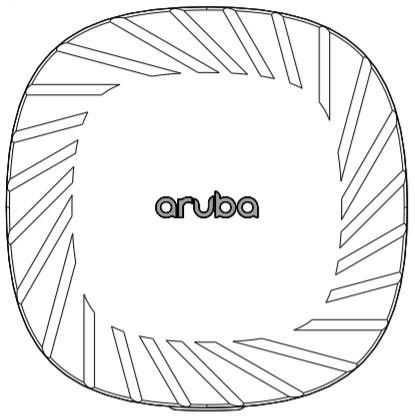

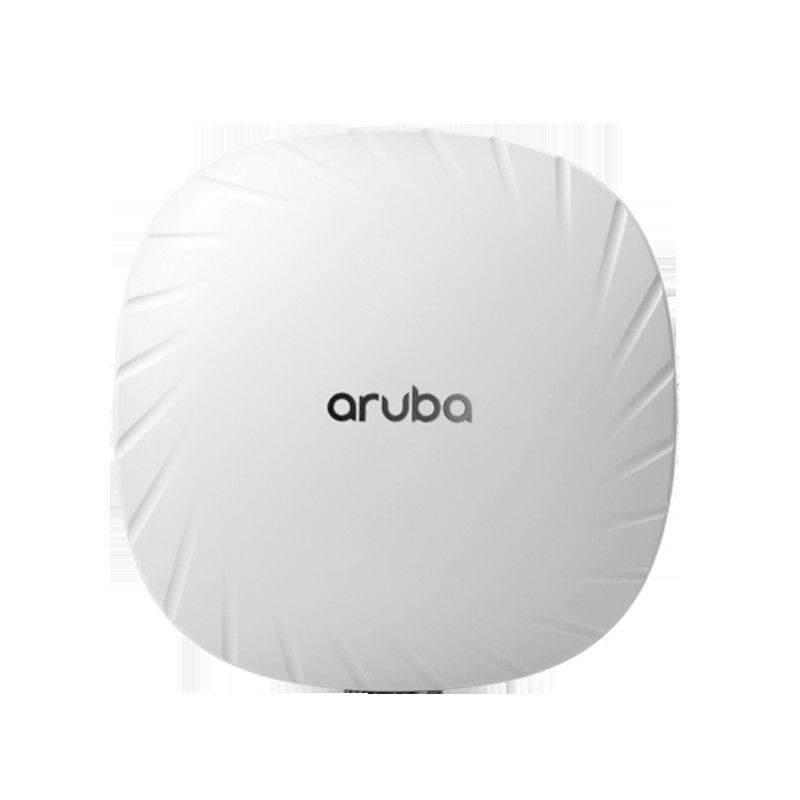

Dual Radio 510 Series Campus AP 515 Aruba Wifi 6 802.11ax Internal Antenns Unified AP

نقطه دسترسی Wi-Fi 6 آروبا عملکرد بالایی را ارائه می دهد
اتصال برای هر سازمانی که در حال رشد است
تعداد IoT و الزامات تحرکبا ترکیب
حداکثر سرعت داده تا 2.69 گیگابیت بر ثانیه، آنها سرعت و سرعت را ارائه می دهند
قابلیت اطمینان مورد نیاز برای هر محیط سازمانی

انواع سخت افزاری
• AP-514: مدل های آنتن خارجی
• AP-515: مدل های آنتن داخلی
مشخصات رادیو وای فای
• نوع AP: داخلی، رادیوی دوگانه، 5GHz 802.11ax 4x4 MIMO و
2.4 گیگاهرتز 802.11ax 2x2 MIMO
• رادیو 5 گیگاهرتز:
- چهار جریان فضایی تک کاربر (SU) MIMO تا
نرخ داده بی سیم 4.8 گیگابیت بر ثانیه به 4SS HE160 فردی
دستگاه های سرویس گیرنده 802.11ax (حداکثر)
- دو جریان فضایی تک کاربر (SU) MIMO تا
نرخ داده بی سیم 1.2 گیگابیت بر ثانیه به 2SS HE80 فردی
دستگاه های مشتری 802.11ax (معمولی)
- چهار جریان فضایی چند کاربر (MU) MIMO تا
سرعت داده بی سیم 4.8 گیگابیت بر ثانیه تا چهار 1SS یا دو 2SS
دستگاه های مشتری با قابلیت DL-MU-MIMO HE160 802.11ax
به طور همزمان (حداکثر)
- چهار جریان فضایی چند کاربر (MU) MIMO تا
نرخ داده بی سیم 2.4 گیگابیت بر ثانیه تا چهار 1SS یا دو 2SS
دستگاه های مشتری با قابلیت DL-MU-MIMO HE80 802.11ax
به طور همزمان (معمولی)
• رادیو 2.4 گیگاهرتز:
- دو جریان فضایی تک کاربر (SU) MIMO تا
نرخ داده بی سیم 574 مگابیت بر ثانیه به مشتری 2SS HE40 802.11ax
دستگاه ها (حداکثر)
- دو جریان فضایی تک کاربر (SU) MIMO تا
نرخ داده بی سیم 287 مگابیت بر ثانیه به مشتری 2SS HE20 802.11ax
دستگاه ها (معمولی)
• پشتیبانی از حداکثر 512 دستگاه مشتری مرتبط در هر رادیو،
و حداکثر 16 BSSID در هر رادیو
• باندهای فرکانسی پشتیبانی شده (مخصوص کشور
محدودیت اعمال می شود):
- 2.400 تا 2.4835 گیگاهرتز ISM
- 5.150 تا 5.250 گیگاهرتز U-NII-1
- 5.250 تا 5.350 گیگاهرتز U-NII-2A
- 5.470 تا 5.725 گیگاهرتز U-NII-2C
- 5.725 تا 5.850 گیگاهرتز U-NII-3/ISM
- 5.850 تا 5.895 گیگاهرتز U-NII-4
• کانال های موجود: بستگی به پیکربندی دارد
حوزه نظارتی
• انتخاب فرکانس پویا (DFS) استفاده را بهینه می کند
طیف RF موجود
- از جمله Zero-Wait DFS (ZWDFS) برای تسریع کانال
تغییر می کند
• فناوری های رادیویی پشتیبانی شده:
- 802.11b: طیف گسترده توالی مستقیم (DSSS)
- 802.11a/g/n/ac: تقسیم فرکانس متعامد
مالتی پلکس (OFDM)
- 802.11ax: چندگانه تقسیم فرکانس متعامد
دسترسی (OFDMA) با حداکثر 16 واحد منبع (برای یک
کانال 80 مگاهرتز)
• انواع مدولاسیون پشتیبانی شده:
- 802.11b: BPSK، QPSK، CCK
- 802.11a/g/n: BPSK، QPSK، 16-QAM، 64-QAM، 256-QAM
(توسعه اختصاصی)
- 802.11ac: BPSK، QPSK، 16-QAM، 64-QAM، 256-QAM،
1024-QAM (توسعه اختصاصی)
- 802.11ax: BPSK، QPSK، 16-QAM، 64-QAM، 256-QAM،
پشتیبانی از 1024-QAM802.11n (HT):
HT20/40
• پشتیبانی از توان عملیاتی بسیار بالا (VHT) 802.11ac:
VHT20/40/80/160
• پشتیبانی از 802.11ax با راندمان بالا (HE): HE20/40/80/160
• نرخ داده پشتیبانی شده (Mbps):
- 802.11b: 1، 2، 5.5، 11
- 802.11a/g: 6، 9، 12، 18، 24، 36، 48، 54
- 802.11n (2.4 گیگاهرتز): 6.5 تا 300 (MCS0 تا MCS15، HT20
به HT40)
- 802.11n (5 گیگاهرتز): 6.5 تا 600 (MCS0 تا MVC31، HT20
به HT40)
- 802.11ac: 6.5 تا 3467 (MCS0 تا MCS9، NSS = 1 تا 4،
VHT20 تا VHT160)
- 802.11ax (2.4 گیگاهرتز): 3.6 تا 574 (MCS0 تا MCS11، NSS = 1
تا 2، HE20 تا HE40)
- 802.11ax (5 گیگاهرتز): 3.6 تا 4803 (MCS0 تا MCS11، NSS = 1
تا 4، HE20 تا HE160)
• تجمع بسته 802.11n/ac/ax: A-MPDU، A-MSDU
• قدرت انتقال: قابل تنظیم در افزایش 0.5 دسی بل
• حداکثر توان انتقال (مجموع، کل هدایت شده).
(محدود شده توسط الزامات قانونی محلی):
- باند 2.4 گیگاهرتز: +21 dBm (18dBm در هر زنجیره)
- باند 5 گیگاهرتز: +24 dBm (18 dBm در هر زنجیره)
- توجه: سطوح توان انتقال هدایت شده آنتن را حذف نمی کند
کسب کردن.برای توان انتقال کل (EIRP)، بهره آنتن را اضافه کنید.
• همزیستی سلولی پیشرفته (ACC) تاثیر را به حداقل می رساند
تداخل شبکه های سلولی
• ترکیب حداکثر نسبت (MRC) برای بهبود
عملکرد گیرنده
• تنوع تاخیر/تغییر چرخه ای (CDD/CSD) برای بهبود
عملکرد RF پایین لینک
• کدگذاری بلوک فضا-زمان (STBC) برای افزایش برد و
پذیرش بهبود یافته
• بررسی برابری با چگالی کم (LDPC) برای خطای بازده بالا
اصلاح و افزایش توان عملیاتی
• شکل دهی پرتو (TxBF) برای افزایش سیگنال
قابلیت اطمینان و برد
• 802.11ax Target Wait Time (TWT) برای پشتیبانی از مصرف کم مصرف
دستگاه های مشتری
• 802.11mc Fine Timing Measurement (FTM) برای دقت
محدوده فاصله
آنتن های وای فای
• AP-514: چهار کانکتور (مونث) RP-SMA برای خارجی
آنتن های دو باند (A0 تا A3، مربوطه
با زنجیره های رادیویی 0 تا 3).بدترین ضرر داخلی
بین رابط رادیویی و کانکتورهای آنتن خارجی
(به دلیل مدار دیپلکس): 1.3dB در 2.4GHz و 1.7dB in
5 گیگاهرتز
• AP-515: چهار رو به پایین دو باند یکپارچه
آنتن های همه جهته برای 4x4 MIMO با پیک
بهره آنتن 4.2dBi در 2.4GHz و 7.5dBi در 5GHz.
آنتن های داخلی برای سقف افقی بهینه شده اند
جهت نصب شده APزاویه شیب پایین برای
حداکثر افزایش تقریباً 30 درجه است.
- ترکیب الگوهای هر یک از آنتن های
رادیوهای MIMO، اوج بهره از هر آنتن موثر
الگوی 3.8dBi در 2.4GHz و 4.6dBi در 5GHz است.

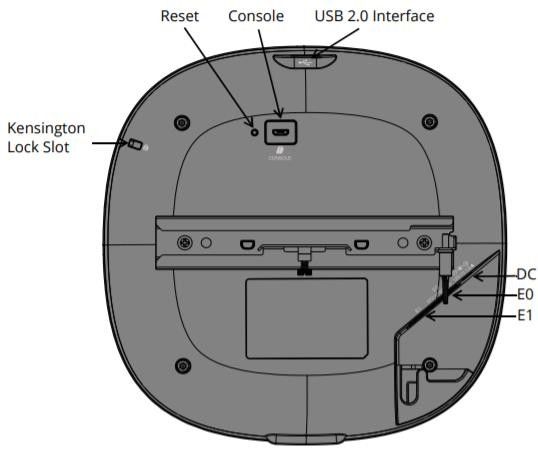

رابط های اضافی
• E0: پورت HPE SmartRate (RJ-45، حداکثر قابل مذاکره
سرعت 2.5 گیگابیت بر ثانیه)
- سرعت لینک سنجش خودکار (100/1000/2500BASE-T)
و MDI/MDX
- سرعت 2.5 گیگابیت بر ثانیه مطابق با NBase-T و
مشخصات 802.3bz
- PoE-PD: 48Vdc (اسمی) 802.3af/at/bt (کلاس 3 یا بالاتر)
- 802.3az اترنت کارآمد انرژی (EEE)
• E1: رابط شبکه اترنت 10/100/1000BASE-T (RJ-45)
- سرعت پیوند با سنجش خودکار و MDI/MDX
- 802.3az اترنت کارآمد انرژی (EEE)
• پشتیبانی از تجمع پیوند (LACP) بین هر دو شبکه
پورت برای افزونگی و افزایش ظرفیت
• رابط برق DC: 12Vdc (اسمی، +/- 5%)، می پذیرد
دوشاخه دایره ای 2.1mm/5.5mm مثبت مرکز با
طول 9.5 میلی متر
• رابط میزبان USB 2.0 (اتصال نوع A)
- قابلیت تامین منبع تا 1A / 5W به یک دستگاه متصل
• بلوتوث 5 و رادیو Zigbee (802.15.4) (2.4GHz)
- بلوتوث 5: توان انتقال تا 8dBm (کلاس 1) و
-95dBm حساسیت دریافت می کند
- Zigbee: تا 8dBm قدرت انتقال و -97dBm دریافت
حساسیت
- آنتن همه جهته پلاریزه عمودی یکپارچه
با نزولی تقریبا 30 درجه و حداکثر بهره 3.5dBi
(AP-515) یا 4.9dBi (AP-514)
• نشانگرهای بصری (دو ال ای دی چند رنگ): برای سیستم و
وضعیت رادیو
• دکمه تنظیم مجدد: تنظیم مجدد کارخانه، کنترل حالت LED (عادی/خاموش)
• رابط کنسول سریال (اختصاصی، micro-B USB
جک فیزیکی)
• اسلات امنیتی کنزینگتون
منابع برق و مصرف برق
• AP از برق مستقیم DC و Power over پشتیبانی می کند
اترنت (PoE؛ در پورت E0)
• وقتی هر دو منبع برق در دسترس هستند، برق DC مصرف می شود
اولویت نسبت به PoE
• منابع برق به طور جداگانه فروخته می شوند.سفارش را ببینید
بخش اطلاعات زیر برای جزئیات
• وقتی با DC یا 802.3at (کلاس 4) / 802.3bt (کلاس
5) PoE، AP بدون محدودیت عمل خواهد کرد.
• هنگامی که توسط 802.3af (کلاس 3) PoE و با IPM تغذیه می شود
ویژگی فعال است، AP در حالت نامحدود راه اندازی می شود،
اما بسته به بودجه PoE ممکن است محدودیت هایی اعمال کند
و قدرت واقعیچه محدودیت‌های IPM باید اعمال شود، و در
چه سفارشی، قابل برنامه ریزی است.
• کارکردن AP با یک PoE 802.3af (کلاس 3 یا پایین تر).
منبع و IPM غیرفعال پشتیبانی نمی شود (به جز AP
صحنه سازی؛هیچ رادیویی فعال نخواهد شد).
• حداکثر (بدترین حالت) مصرف برق:
- برق DC: 16.0 وات
- انرژی PoE (802.3af، IPM فعال): 13.5W
- انرژی PoE (802.3at/bt): 20.8W
- تمام شماره های بالا بدون دستگاه USB خارجی هستند
متصل.هنگام تامین بودجه کامل برق 5 وات
برای چنین دستگاهی، توان افزایشی (بدترین حالت).
مصرف برای AP تا 5.7 وات (با انرژی PoE) یا
5.5 وات (با برق DC).
• حداکثر (بدترین حالت) مصرف برق در حالت بیکار:
12.6W (PoE) یا 9.7W (DC)
• حداکثر (بدترین حالت) مصرف برق در خواب عمیق
حالت: 5.9W (PoE) یا 1.5W (DC)
جزئیات نصب
یک براکت نصب از قبل در پشت آن نصب شده است
APاین براکت برای ایمن کردن AP در هر یک از (فروخته شده) استفاده می شود
به طور جداگانه) کیت های نصب؛بخش اطلاعات سفارش را ببینید
زیر برای جزئیات
مشخصات مکانیکی
• ابعاد/وزن (AP-515؛ واحد، به استثنای براکت نصب):
- 200mm (W) x 200mm (D) x 46mm (H)/
7.9 اینچ (W) x 7.9 اینچ (D) x 1.8 اینچ (H)
- 810 گرم / 28.5 اونس
• ابعاد/وزن (AP-515؛ حمل و نقل):
- 230 میلی‌متر (W) x 220 میلی‌متر (D) × 72 میلی‌متر (H)/
9.1 اینچ (W) x 8.7 اینچ (D) x 2.8 اینچ (H)
- 1010 گرم / 35.5 اونس
مشخصات محیطی
• شرایط عملیاتی
- دما: 0C تا +50C/+32F تا +122F
- رطوبت: 5% تا 93% غیر متراکم
- AP برای استفاده در فضاهای جابجایی هوا رتبه بندی شده است
- محیط های ETS 300 019 class 3.2
• شرایط نگهداری و حمل و نقل
- دما: -40C تا +70C/-40F تا +158F
- رطوبت: 5% تا 93% غیر متراکم
- محیط های ETS 300 019 کلاس 1.2 و 2.3
قابلیت اطمینان
میانگین زمان بین شکست (MTBF): 560000 ساعت (64 سال) در +25 درجه سانتیگراد
دمای عملیاتی
انطباق با مقررات
• FCC/ISED
• دارای علامت CE
• دستورالعمل RED 2014/53/EU
• دستورالعمل EMC 2014/30/EU
• دستورالعمل ولتاژ پایین 2014/35/EU
• UL/IEC/EN 60950
• EN 60601-1-1، EN60601-1-2
• گواهینامه های راه آهن (فقط AP-515):
- EN 50155:2017 - برنامه های راه آهن
- EN 50121-1:2017 - راه آهن EMC
- EN 50121-3-2 - راه آهن EMC
- EN 50121-4:2016 - مصونیت راه آهن
- IEC 61373 ed2: 2008 - شوک و لرزش راه آهن
برای اطلاعات بیشتر مقررات مربوط به کشور و
تاییدیه، لطفا به نماینده آروبا خود مراجعه کنید.

شماره مدل های نظارتی
• AP-514: APIN0514
• AP-515: APIN0515
گواهینامه ها
• رتبه بندی پلنوم UL2043
• اتحاد Wi-Fi:
- گواهی Wi-Fi a، b، g، n، ac، ax
- WPA، WPA2 و WPA3 - Enterprise با گزینه CNSA،
شخصی (SAE)، پیشرفته باز (OWE)
- WMM، WMM-PS، W-Fi Agile Multiband
- پاسپورت (انتشار 2)
- مکان وای فای
• بلوتوث SIG
ضمانتنامه
ضمانت مادام العمر محدود سخت افزار آروبا.
حداقل نرم افزار سیستم عامل
نسخه ها
• ArubaOS و Aruba InstantOS 8.4.0.0 (با برخی از
محدودیت های).برای عملکرد نامحدود، از 8.6.0.0 یا بالاتر استفاده کنید.
• ArubaOS 10.0.0.0
