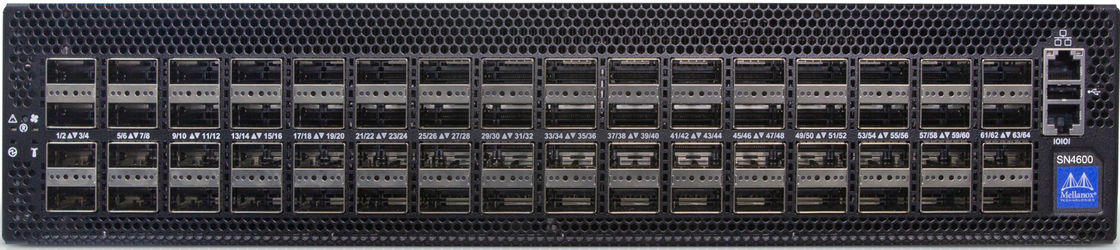

سوئیچ شبکه مبتنی بر Spectrum-3 Mellanox Sn4600c سوئیچ شبکه باز MSN4600 - CS2F با اونیکس
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MSN4600-CS2F |
| مدرک: | br-sn4000-series.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| بنادر:: | 64 QSFP28 | میزان انتقال: | 1/10/25/50/100/200GbE در هر پورت |
|---|---|---|---|
| عمل: | LACP ، STACKABLE ، پشتیبانی VLAN | حالت ارتباطی: | دوتایی کامل و نیمه دوتایی |
| ظرفیت سوئیچ: | 25.6tb/s | فناوری: | اترنت |
| عمل: | 1/10/25/50/100/200GbE در هر پورت | وزن سیستم: | 14.64 کیلوگرم |
| ابعاد سیستم: | 88 میلی متر (ح) x 428mm (w) x 566.4mm (d) | رک: | 1U قفسه سوار |
| برجسته کردن: | Spectrum-3 mellanox sn4600c,سوئیچ melanox sn4600c,سوئیچ شبکه باز Sn4600c |
||
توضیحات محصول

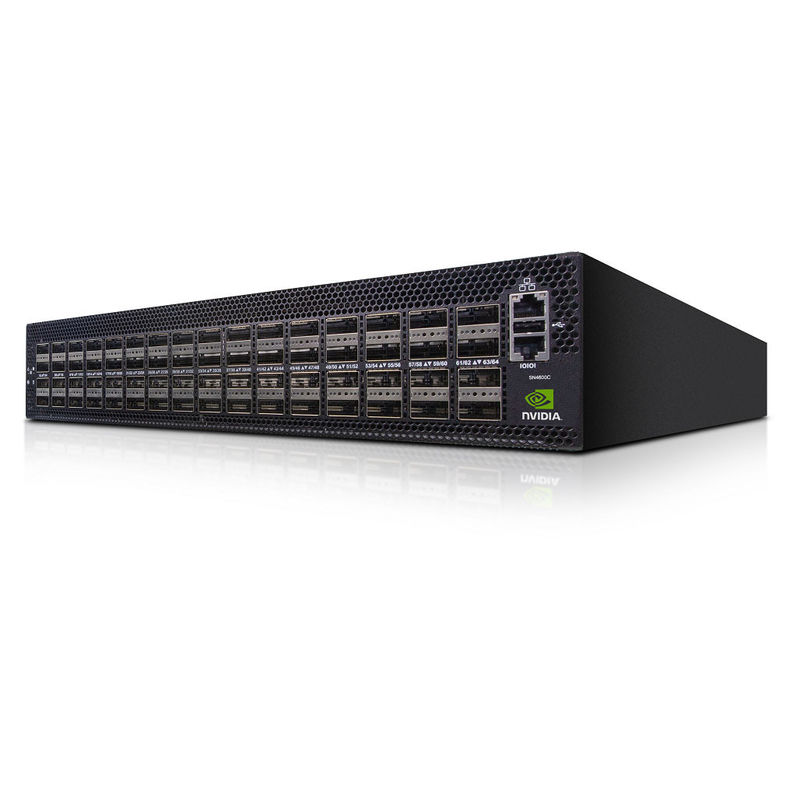

NVIDIA Spectrum MSN4600-CS2F سوئیچ مرکز داده 100GbE
1. MSN4600-CS2F خلاصه محصول
MSN4600-CS2F یک اترنت باز با عملکرد بالا استسوئیچ شبکهطراحی شده برای برنامه های کاربردی مدرن مرکز داده و برگ. بخشی از سری NVIDIA Spectrum SN4000، این پلت فرم 2U 64 پورت اتصال 100GbE را ارائه می دهد،که توسط اسپیکترم 3 ASIC کار می کنداین سیستم ظرفیت سوئیچینگ غیر مسدود کننده 6.4 Tb / s را ارائه می دهد و از طیف انعطاف پذیر سرعت پورت از 10G تا 100G پشتیبانی می کند، که آن را برای ابر مقیاس پذیر، شرکت،و محیط های محاسباتی با عملکرد بالا. اينSN 2000مجموعه معادل انعطاف پذیری، دید و عملکرد استثنایی را برای زیرساخت های شبکه ای تقاضا می کند.
2ویژگی های کلیدی
- پورت های 64 × QSFP28 که از سرعت 10/25/40/50/100GbE پشتیبانی می کنند
- 6.4 Tb/s ظرفیت سوئیچ دو طرفه
- پوشه بسته 64 MB به طور کامل به اشتراک گذاشته شده
- تله متري با سرعت سخت افزاري با WJH (چه اتفاقي افتاد؟)
- پشتیبانی از چندین گزینه NOS از جمله Cumulus Linux و ONIE
- منابع برق و فن های قابل تعویض گرم برای دسترسی بالا
- معماری اترنت باز برای کاهش قفل فروشنده
3تکنولوژی های اصلی
MSN4600-CS2F از ASIC Spectrum-3 NVIDIA استفاده می کند که شامل فن آوری های پیشرفته ای از جمله:
- مسیریابی و پل گذاری VXLAN با پردازش تک گذر
- پشتیبانی از RoCE (RDMA over Converged Ethernet) برای برنامه های کم تاخیر
- خط لوله قابل برنامه ریزی با بازرسی عمیق بسته (تا 512 بایت)
- تله متری شبکه در باند (INT) و تله متری جریان
- شمارنده های جریان 512K و هیستوگرام های شتاب دهنده سخت افزاری
- پشتیبانی از ECMP (128 راه) و LAG چند شاسی
4اصول کار
درسوئیچ شبکهدر یک معماری سوئیچینگ cut-through کار می کند، که تاخیر را به حداقل می رساند در حالی که عملکرد نرخ خط را حفظ می کند.تضمین تخصیص منصفانه پهنای باند و جلوگیری از مسدود کردن سر خطسوئیچ از هر دو لایه 2 و لایه 3 پشتیبانی می کند، با ویژگی های پیشرفته ای که در سخت افزار برای عملکرد بهینه اجرا می شود.طراحی اترنت باز به اپراتورها اجازه می دهد سیستم عامل شبکه خود را انتخاب کنند، که بر روی پردازنده x86 سوئیچ اجرا می شود و از طریق درایورهای استاندارد با ASIC ارتباط برقرار می کند.
5کاربردها و استفاده ها
MSN4600-CS2F برای:
- معماری های ستون فقرات و برگ مرکز داده
- زیرساخت های ابری و مراکز داده در مقیاس بالا
- خوشه های محاسباتی با عملکرد بالا
- بار کاری هوش مصنوعی و یادگیری ماشین
- شبکه های منطقه ذخیره سازی (SAN) و زیرساخت های بیش از حد متقابل
- خدمات مالی و محیط های معاملاتی با فرکانس بالا
6مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| مدل | MSN4600-CS2F |
| پیکربندی پورت | 64 × QSFP28 (100GbE) |
| ظرفیت تغییر | 6.4 Tb/s |
| نرخ انتقال | 8.4 Bpps |
| پکیج بافر | 64 MB به اشتراک گذاشته شده |
| منابع برق | 2 (1+1 اضافی) ، قابل تعویض در حال گرم شدن |
| خنک کننده | 3 فن (N + 1 اضافی) ، قابل تعویض گرم |
| ابعاد (HxWxD) | 3.46" x 16.85" x 22.3" (2U) |
| وزن | 28.5 پوند (12.9 کیلوگرم) |
| سیستم عامل | NVIDIA Onyx (پیش از نصب) |
7مزیت ها و نقاط فروش
- نسبت قیمت / عملکرد بهتر در مقایسه با جایگزین های اختصاصی
- انعطاف پذیری پروتکل کامل با معماری اترنت باز
- قابلیت های پیشرفته تله متری برای رفع مشکلات سریع
- تاخیر کم ثابت در تمام سرعت های پورت
- طراحی آینده ای که از پروتکل ها و سرعت های نوظهور پشتیبانی می کند
- پشتیبانی جامع از RoCE برای برنامه های مستقیم GPU
- قابلیت اطمینان ثابت در محیط های پرطلب مرکز داده
8خدمات و پشتیبانی
تمام سوئیچ های NVIDIA Spectrum شامل یک گارانتی سخت افزاری محدود 1 ساله با 14 روز کاری تعمیر می شوند.خدمات اختیاری شامل تعویض روز کاری بعدی و ارسال 4 ساعت تکنسینتیم فنی ما خدمات مشاوره و پشتیبانی 24/7 را ارائه می دهد، تضمین حداقل زمان توقف و عملکرد بهینهسوئیچ شبکهزیرساخت هاSN 2000این سری توسط شبکه پشتیبانی جهانی ما با تخصص در شبکه های مرکز داده پشتیبانی می شود.
9سوالات متداول
س: چه سیستم عامل های شبکه ای در MSN4600-CS2F پشتیبانی می شوند؟
A: سوئیچ از NVIDIA Onyx (پیش نصب شده) ، Cumulus Linux، SONiC و هر NOS سازگار با ONIE پشتیبانی می کند.
س: آیا پورت های 100GbE می توانند به سرعت های پایین تر تقسیم شوند؟
A: بله، هر پورت QSFP28 می تواند به پیکربندی های 4x10G، 4x25G یا 2x50G با استفاده از کابل های مناسب شکسته شود.
سوال: مصرف برق این سوئیچ چقدر است؟
A: مصرف برق معمولی 450W با هر دو منبع برق فعال است، که بر اساس استفاده از پورت و گیرنده ها متفاوت است.
س: آیا این سوئیچ از قدرت اضافی پشتیبانی می کند؟
جواب: بله، شامل دو منبع برق قابل تعویض گرم با 1 + 1 افزوده است.
سوال: چه چیزی باعث می شهسوئیچ شبکهبا گزینه های سنتی فرق داره؟
A: طراحی اترنات باز قفل فروشنده را از بین می برد، انعطاف پذیری بیشتری را فراهم می کند و به طور معمول از راه حل های اختصاصی هزینه بهتری را ارائه می دهد.
10احتیاط های مهم
- اطمینان از فاصله کافی برای جریان هوا در اطراف سوئیچ (حداقل 3 اینچ جلو و عقب)
- بررسی سازگاری فرستنده ها و کابل ها قبل از استفاده
- احتیاط های تخلیه الکترواستاتیک (ESD) را در طول نصب دنبال کنید
- حفظ دمای کار بین 0 تا 40 درجه سانتیگراد و رطوبت بین 5 تا 85 درصد
- اطمینان از زمین گیری مناسب قفسه و تجهیزات
- فقط از اپتیک ها و کابل های واجد شرایط NVIDIA برای عملکرد تضمین شده استفاده کنید
- مطابق با استانداردهای ایمنی: CB، CE، cTUVus، CU؛ استانداردهای EMC: CE، ICES، FCC، RCM، VCCI
