NVIDIA Spectrum SN3000 MSN3700-CS2F: سوئیچ شبکه باز 100GbE با چگالی بالا

1خلاصه ی محصول

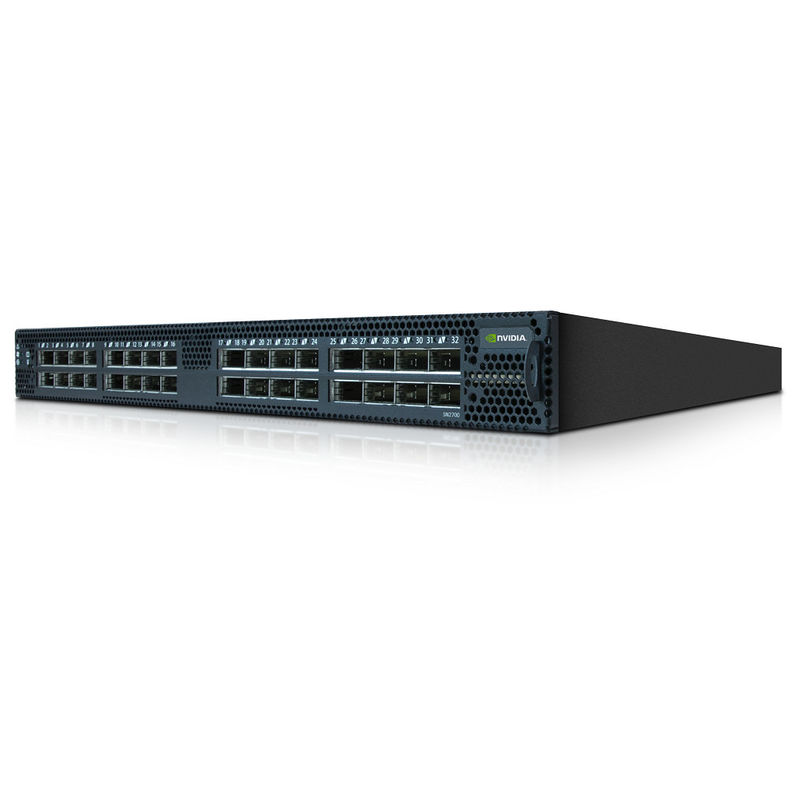

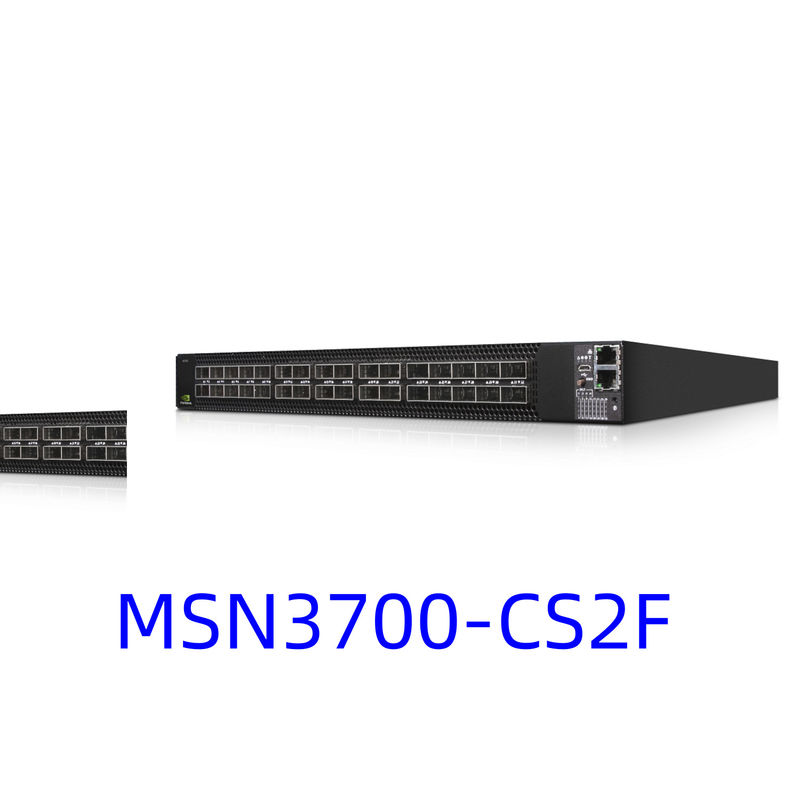

MSN3700-CS2F یک سوئیچ شبکه فاکتور فرم 1U از سری Spectrum SN3000 NVIDIA است.ارائه 32 پورت از اتصال 100GbE با انعطاف پذیری برای تقسیم کردن پورت ها برای اتصال سرور 10/25GbE. این سوئیچ اترنت باز که بر روی معماری ASIC Spectrum-2 ساخته شده است، 6.4Tb / s از خروجی غیر مسدود کننده را فراهم می کند و آن را یک راه حل ایده آل برای مستقر شدن مرکز داده مدرن و برگ می کند.با پشتیبانی از چندین سیستم عامل از جمله NVIDIA Onyx، این سوئیچ شبکه انعطاف پذیری و عملکرد بی نظیر را برای ابرها، شرکت ها و محیط های محاسباتی با عملکرد بالا ارائه می دهد.

2ویژگی های کلیدی

• 32 پورت X QSFP28 که از سرعت های 100GbE، 50GbE، 40GbE و 25GbE پشتیبانی می کنند
• قابلیت تقسیم پورت برای پشتیبانی از حداکثر 128 x 10/25GbE
• 6.4Tb/s ظرفیت سوئیچ با 4.76 میلیارد بسته در ثانیه سرعت انتقال
• قطعه قطعه با تاخیر 425ns ثابت
• پوشه بسته 42MB به طور کامل برای جذب انفجار به اشتراک گذاشته شده است
• منبع برق دوگانه متناوب گرم (AC) با N + 1 fan redundancy
• با سیستم عامل شبکه NVIDIA Onyx نصب شده است

3تکنولوژی های پیشرفته

سری SN3000 شامل ASIC Spectrum-2 NVIDIA با پشتیبانی از:

• RoCE (RDMA over Converged Ethernet) برای شبکه های مستقیم GPU
• مسیریابی و پل گذاری VXLAN با شتاب سخت افزاری
• تله متری پیشرفته با تکنولوژی What Just Happened (WJH)
• تله متری شبکه در باند برای نظارت در زمان واقعی
• خط لوله قابل برنامه ریزی با بازرسی عمیق بسته (تا 512 بایت)
• استانداردهای اترنت باز از جمله ONIE برای انعطاف پذیری سیستم عامل شبکه

4معماری عملیاتی

MSN3700-CS2F از یک معماری پوشه بسته کاملا مشترک استفاده می کند که به طور پویا حافظه را در تمام پورت ها اختصاص می دهد، توزیع پهنای باند عادلانه را تضمین می کند و از مسدود کردن سر خط جلوگیری می کند.سوئیچ در حالت برش کار می کنداین رویکرد تاخیر را به حداقل می رساند در حالی که عملکرد نرخ خط را حفظ می کند.اسپکترم-2 ASIC پردازش بسته ها در یک گذر، حتی برای عملیات پیچیده ای مانند VXLAN و ترجمه آدرس شبکه.

5سناریوهای تعبیه

• لایه ستون فقرات مرکز داده که از اتصال پارچه 100GbE پشتیبانی می کند
• سوئیچ برگ با چگالی بالا برای اتصال سرور 25GbE
• شبکه های خوشه ای AI / ML با پشتیبانی RoCE برای NVIDIA GPUDirect
• زیرساخت های ابری با شبکه های پوشش VXLAN
• پارچه های ذخیره سازی با پشتیبانی NVMe over Fabrics (NVMe-oF)
• شبکه های معاملاتی مالی که نیاز به تاخیر کم و پردازش بالا دارند

6مشخصات فنی

7مزیت های رقابتی

• تراکم بندر پیشرو در صنعت در فاکتور فرم 1U
• پوشه بسته به طور کامل به اشتراک گذاشته شده، تخصیص پهنای باند عادلانه را تضمین می کند
• قابلیت های پیشرفته تله متری زمان متوسط به وضوح را کاهش می دهد
• طراحی اترنت باز از قفل فروشنده جلوگیری می کند
• مقیاس برتر VXLAN با تونل های 10 برابر بیشتر از رقبا
• سرعت پورت انعطاف پذیر از 1GbE تا 100GbE با استفاده از کابل های شکسته
• پشتیبانی جامع RoCE برای بار های کاری مستقیم GPU

8خدمات و پشتیبانی

MSN3700-CS2F با یک گارانتی سخت افزاری استاندارد 1 ساله محدود با 14 روز کاری ارائه می شود. خدمات پشتیبانی فوق العاده اختیاری شامل تعویض روز کاری بعدی،ارسال تکنسین 4 ساعتهNVIDIA خدمات حرفه ای برای طراحی، پیاده سازی و بهینه سازی زیرساخت های شبکه ارائه می دهد.

9سوالات متداول

سوال: آیا این سوئیچ می تواند با سایر سیستم عامل های شبکه استفاده شود؟
A: بله، در حالی که از قبل با NVIDIA Onyx نصب شده است، سوئیچ از هر سیستم عامل شبکه ای سازگار با ONIE از جمله Cumulus Linux و SONIC پشتیبانی می کند.

س: چه نوع فرستنده و کابل هایی پشتیبانی می شوند؟
A: سوئیچ از طیف گسترده ای از DAC، AOC و فرستنده های فیبر از جمله 100GbE SR4، LR4، CWDM4 و PSM4 پشتیبانی می کند.

س: آیا این سوئیچ برای استفاده از RoCE مناسب است؟
ج: بله، ASIC Spektrum-2 پشتیبانی قوی RoCE را با کنترل ازدحام و ویژگی های انزوا ترافیک فراهم می کند.

سوال: مصرف برق سوئیچ چیست؟
A: مصرف برق معمولی 300W با حداکثر مصرف 400W بسته به پیکربندی پورت و استفاده است.

10. يادداشت هاي نصب و عمليات

• اطمینان از فاصله کافی برای جریان هوا در اطراف سوئیچ
• بررسی سازگاری فرستنده ها و کابل ها قبل از استفاده
• کار در شرایط محیطی مشخص شده (0°C تا 40°C، رطوبت 5-85%)
• در طول نصب اقدامات احتیاطی ESD مناسب را دنبال کنید
• با استانداردهای ایمنی از جمله CB، CE، cTUVus و CU مطابقت دارد
• انطباق EMC شامل گواهینامه های FCC، ICES، RCM و VCCI است
