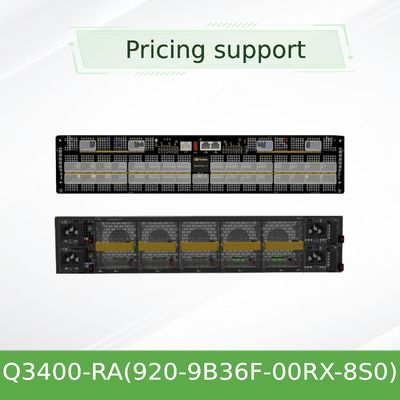

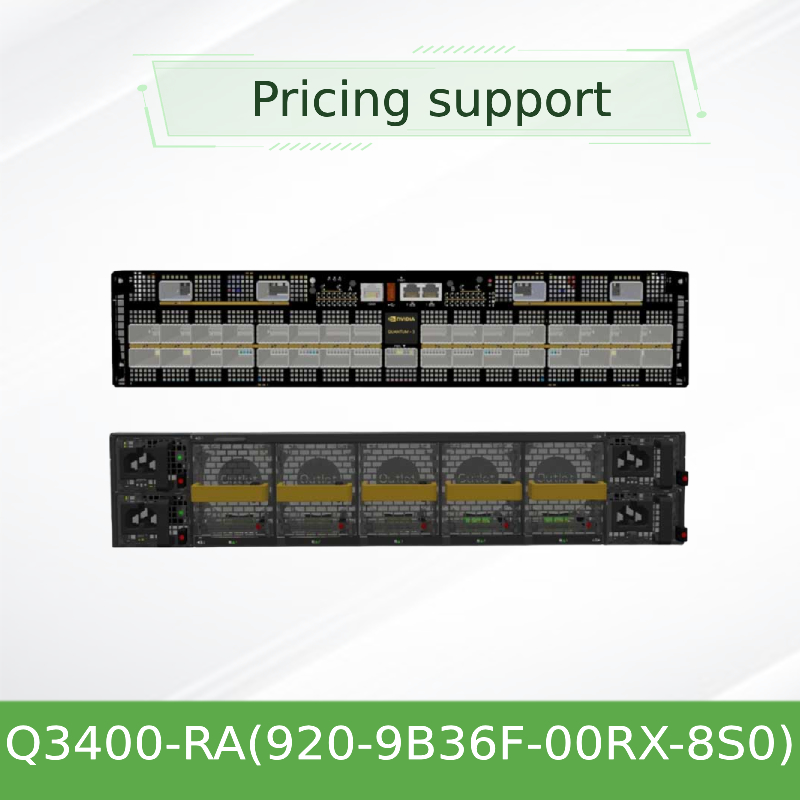

سوئیچ اینفینی‌بند XDR مبتنی بر Quantum-3 Q3400-RA 920-9B36F-00RX-8S0 4U با 144 پورت XDR بر روی 72 محفظه OSFP و 8 منبع تغذیه
جزئیات محصول:
| نام تجاری: | Mellanox |
| Model Number: | Q3400-RA(920-9B36F-00RX-8S0) |
| مدرک: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| شماره شماره: | Q3400-RA 920-9B36F-00RX-8S0 | میزان انتقال: | 800 گیگابایت |
|---|---|---|---|
| درگاه: | 72 | عمل: | LACP ، STACKABLE ، پشتیبانی VLAN |
| فناوری: | بی نهایت | حداکثر سرعت: | XDR |
| بسته حمل و نقل: | بسته بندی | مشخصات: | 43.6*433.2*590.6 میلی متر |
| علامت تجاری: | غوغا | منشاء: | چین |
| برجسته کردن: | 144 پورت XDR سوئیچ Infiniband,920-9B36F-00RX-8S0 سوئیچ Infiniband,سوئیچ 4U Infiniband,920-9B36F-00RX-8S0 Infiniband Switch,4U Infiniband Switch |
||
توضیحات محصول
سیستم سوئیچ انفینی باند NVIDIA Quantum-3 Q3400-RA XDR 800Gb/s
NVIDIA Q3400-RA یک سیستم سوئیچ InfiniBand با عملکرد بالا و 4U است که برای نسل بعدی AI و مراکز داده HPC طراحی شده است.اين سوئيچ شبکه اي يک سوئيچ پيشرو در صنعت 115.2 Tb / s ترافيک کل از طریق 144 بندر 800Gb / s غیر مسدود. برای مقیاس پذیری بزرگ، تاخیر بسیار کم و بهره وری قدرت استثنایی طراحی شده است.که آن را به یک راه حل ستون فقرات ایده آل برای خوشه های مقیاس بزرگ و پارچه های آموزش هوش مصنوعی تبدیل می کند..
نکات کلیدی فروش
- عملکرد بی نظیر: 144 پورت 800Gb / s InfiniBand برای پهنای باند کل 115.2 Tb / s.
- ASIC کوانتوم-3: از تکنولوژی SerDes 200Gb / s برای رادیکس و کارایی برتر استفاده می کند.
- مدیریت پیشرفته: دارای یک پورت اختصاصی مدیریت شبکه پارچه (FNM) برای کنترل ساده از طریق NVIDIA UFM است.
- طراحی قوی: فاکتور فرم 4U با منابع برق اضافی و گرم قابل تعویض و خنک کننده برای حداکثر قابلیت اطمینان.
- آینده-ثابت: پشتیبانی از قابلیت های روتر اختیاری برای گسترش خوشه چند سایت و طیف گسترده ای از توپولوژی های شبکه.
ویژگی ها
- سیستم سوئیچ 4U InfiniBand با پیکربندی ثابت
- 144 پورت XDR 800Gb / s در 72 قفس OSFP
- خنک کننده هوا با جریان هوا از جلو به عقب (C2P)
- 8 منبع برق متناوب گرم (200-240V AC)
- 10 واحد فن قابل تعویض گرم
- پورتهای مدیریت اختصاصی: FNM (OSFP) ، MGT (RJ45) ، کنسول (RJ45) ، USB
- پشتیبانی از NVIDIA SHARP TM، مسیریابی سازگاری و انزوا عملکرد
تکنولوژی
Q3400-RAسوئیچ شبکهتوسط سوئیچ NVIDIA Quantum-3 ASIC استفاده می شود که از تکنولوژی SerDes 200Gb / s در هر خط استفاده می کند. از استاندارد XDR InfiniBand پشتیبانی می کند،که با سرعت 200Gb/s در هر خط کار می کند و کد 64b/66b را برای سرعت داده های موثر 800Gb/s در هر پورت دارد.این سیستم همچنین از سازگاری عقب با سرعت های NDR (400Gb / s) ، HDR (200Gb / s) ، EDR (100Gb / s) ، FDR (56Gb / s) و QDR (40Gb / s) پشتیبانی می کند.این شامل ویژگی های پیشرفته ای مانند پروتکل جمع آوری و کاهش سلسله مراتب مقیاس پذیر NVIDIA (SHARP) برای عملیات جمعی شتاب دهنده است..
اصل کار
درSN 2000سوئیچ سری به عنوان یک سوئیچ با رادیکس بالا و غیر مسدود کننده کار می کند. بسته های داده از طریق قفس های OSFP در پانل جلو وارد می شوند. ASIC کوانتوم-3 سوئیچ بسته، مسیریابی،و پردازش پیشرفته (مانند SHARP تخلیه) در سرعت خط. سیستم مدیریت NVOS (NVIDIA Operating System) را اجرا می کند که کنترل کامل بر روی ساختار سوئیچ، پیکربندی و نظارت از طریق رابط های مدیریت در باند یا خارج از باند را فراهم می کند.پورت جداگانه FNM یک مسیر اختصاصی برای ترافیک مدیریت پارچه فراهم می کند، اطمینان از پورت های داده به طور کامل برای بار کار محاسبات استفاده می شود.
کاربرد و استفاده
NVIDIASN 2000Q3400-RA برای سخت ترین محیط های محاسباتی با عملکرد بالا و هوش مصنوعی طراحی شده است. کاربردهای اصلی آن عبارتند از:
- خوشه های آموزش هوش مصنوعی: اتصال هزاران GPU برای آموزش مدل در مقیاس بزرگ.
- محاسبات با عملکرد بالا (HPC): به عنوان ستون فقرات پهنای باند بالا در توپولوژی های درخت چربی یا dragonfly + برای شبیه سازی های علمی.
- زیرساخت هایپرکونورژ (HCI): ارائه ستون فقرات با تاخیر پایین و خروجی بالا برای برنامه های کاربردی فشرده داده.
- مراکز داده ابری: ساخت پارچه های کارآمد و مقیاس پذیر برای ارائه دهندگان خدمات ابری.
- خوشه های چند سایت: استفاده از قابلیت های مسیریابی اختیاری آن برای اتصال خوشه ها در مکان های مختلف جغرافیایی.
جدول مشخصات
| ویژگی | مشخصات |
|---|---|
| مدل | Q3400-RA |
| فاکتور فرم | 4U Rackmount |
| ASIC رو عوض کن | NVIDIA Quantum-3 |
| پورت های داده | 144 x XDR 800Gb/s InfiniBand |
| پورت های سخت افزاری | 72 × OSFP قفس ها |
| حداکثر خروجی | 115.2 Tb/s |
| بندر های مدیریت | FNM (OSFP) ، 2x MGT (RJ45) ، کنسول (RJ45) ، USB 2.0 |
| منابع برق | 8 قابل تعویض گرم، 2000W (200-240V AC) |
| خنک کننده | 10 فن های قابل تعویض گرم، جریان هوا C2P |
| قدرت معمولی | ~2.9 kW (با کابل های منفعل) |
| ابعاد (HxWxD) | 7" x 17.24" x 33.5" (177.8mm x 438mm x 850mm) |
| وزن | ~60 کیلوگرم (با 8 PSU) |
مزایا و نقاط فروش
- تراکم و عملکرد پیشرو در صنعت:بالاترین تراکم پورت و خروجی را در یک فاکتور فرم 4U ارائه می دهد، کاهش حجم مرکز داده و هزینه هر پورت.
- امنيت بدون سازش:دارای افزونه سخت افزاری کامل (PSU ها، فن ها) و مدیریت حرارتی قوی برای عملیات 24/7 در محیط های سخت است.
- حفاظت از سرمایه گذاری:سازگاری عقب با نسل های قبلی InfiniBand (NDR، HDR، EDR) از سرمایه گذاری زیرساخت های موجود محافظت می کند.
- قابلیت های پیشرفته هوش مصنوعی و HPC:پشتیبانی بومی از NVIDIA SHARP به طور چشمگیری بار های کاری هوش مصنوعی و HPC را با تخلیه عملیات جمعی از CPU تسریع می کند.
- مدیریت ساده پارچه:پورت FNM اختصاصی، که با NVIDIA UFM کار می کند، بدون مصرف پورت های داده، دید و کنترل بی نظیر را فراهم می کند.
خدمات و پشتیبانی
ما پشتیبانی جامع برای تمام محصولات خود را، از جملهسوئیچ شبکهخدمات ما شامل:
- گارانتی:گارانتی استاندارد سازنده با گزینه های پوشش گسترده.
- در دسترس بودن:انبار بزرگ در انبار تضمین حمل و نقل سریع و زمان تحویل کوتاه است.
- پشتیبانی فنی:24/7 مشاوره مشتری و پشتیبانی فنی از تیم باتجربه ما.
- سازماني لجستيك هاي جهاني:حمل و نقل قابل اعتماد در سراسر جهان با پیگیری کامل و پشتیبانی گمرکی.
سوالات متداول (FAQ)
سوال: تفاوت بین مدل های Q3200-RA و Q3400-RA چیست؟
A: Q3400-RA یک سوئیچ 4U بزرگ با 144 پورت است. Q3200-RA یک شاسی 2U است که شامل دو سوئیچ 36 پورت مستقل است، در مجموع 72 پورت،ایده آل برای ادغام با زیرساخت های موجود NDR/HDR.
س: چه نوع فرستنده و کابل هایی با این سوئیچ سازگار هستند؟
ج: سیستم از کانکتورهای OSFP استفاده می کند و از طیف گسترده ای از NVIDIA رسمی و گیرنده های نوری شخص ثالث و کابل های DAC / AOC برای سرعت از 40G تا 800G پشتیبانی می کند.پورتهای غیر استفاده شده باید با کلاه های حرارتی فراهم شده پوشانده شوند..
س: آیا این سوئیچ می تواند در یک محیط InfiniBand مخلوط استفاده شود؟
ج: بله.SN 2000Q3400-RA از مذاکره خودکار پشتیبانی می کند و با دستگاه های NDR، HDR، EDR، FDR و QDR InfiniBand سازگار است.
س: تغییر مسیر چگونه مدیریت می شود؟
A: توسط سیستم عامل NVOS NVIDIA مدیریت می شود که می تواند از طریق پورت های مدیریت اختصاصی اترنت (MGT) ، کنسول سریال،یا پورت مدیریت شبکه پارچه (FNM) برای ادغام با NVIDIA UFM.
سوال: پیکربندی تخفیف برق چیست؟
A: این سیستم دارای 8 اسلات منبع برق است. حداقل 2 PSU برای کار نیاز دارد اما برای افزوده N + N طراحی شده است. همه PSU ها قابل تعویض گرم هستند.
احتیاط ها
- نصب:باید به صورت افقی در یک قفسه استاندارد 19 اینچی نصب شود. حداقل 8 سانتی متر (3 اینچ) از فاصله دور سوراخ های تهویه را تضمین کنید.
- محیط زیست:برای محیط های کنترل شده مرکز داده طراحی شده است. دمای کار: 0 °C تا 35 °C (با جریان هوا C2P).
- ایمنی:این واحد سنگین است (~ 60 کیلوگرم). برای نصب از یک لیفت مکانیکی استفاده کنید. قبل از سرویس تمام سیم های برق را قطع کنید.
- سازگاری الکترومغناطیسی (EMC):با استانداردهای CE، FCC، VCCI، ICES و RCM مطابقت دارد.
- سازگاری:برای استفاده از رابط های مدیریت (به عنوان مثال کابل کنسول) فقط از کابل های تامین شده یا گواهینامه شده NVIDIA استفاده کنید تا از مشکلات ارتباطی I2C جلوگیری شود.
