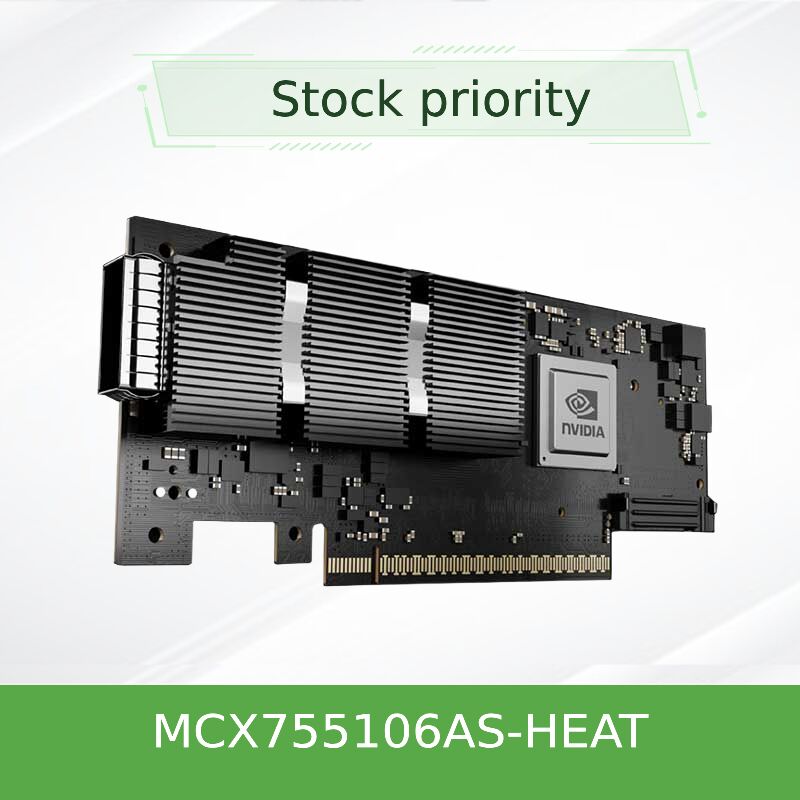

NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s آداپتور هوشمند InfiniBand
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MCX755106AS-HEAT (900-9X7AH-0078-DTZ) |
| مدرک: | Connectx-7 infiniband.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل شماره: | MCX755106AS-HEAT (900-9X7AH-0078-DTZ) | پورت ها: | 2-پورت |
|---|---|---|---|
| تکنولوژی: | بی نهایت | نوع رابط: | OSFP56 |
| مشخصات: | 16.7cm x 6.9cm | مبدا: | هند / اسرائیل / چین |
| نرخ انتقال: | 200 گرم | رابط میزبان: | gen3 x16 |
| برجسته کردن: | آداپتور InfiniBand NVIDIA ConnectX-7,کارت شبکه Mellanox 400Gb/s,آداپتور هوشمند با پشتیبانی NDR,400Gb/s Mellanox network card,Smart adapter with NDR support |
||
توضیحات محصول
آداپتور هوشمند InfiniBand انویدیا ConnectX-7 MCX755106AS-HEAT NDR با سرعت 400 گیگابیت بر ثانیه
مدل پرچمدار PCIe Gen5 x16 InfiniBand و RoCE دو پورت 400G. آداپتور شبکه RDMA با تأخیر فوقالعاده کم 400 گیگابیت بر ثانیه که برای کارخانههای هوش مصنوعی، خوشههای HPC و مراکز داده ابری مقیاس بزرگ طراحی شده است. ConnectX-7 MCX755106AS-HEAT محاسبات درون شبکه، تخلیه امنیتی سختافزاری و مجازیسازی پیشرفته را برای تسریع محاسبات علمی مدرن و زیرساختهای نرمافزار محور ادغام میکند.
مرور کلی محصول
خانواده ConnectX-7 انویدیا با پهنای باند تا 400 گیگابیت بر ثانیه در هر پورت، عملکردی پیشگامانه را ارائه میدهد و از هر دو پروتکل InfiniBand (NDR/HDR/EDR) و اترنت (تا 400GbE) پشتیبانی میکند. مدل MCX755106AS-HEAT دارای رابط میزبان PCIe Gen5 (تا x32 خط)، تراکم دو پورت 400 گیگابیت بر ثانیه، قابلیت چند میزبان و موتورهای پیشرفته برای GPUDirect RDMA، شتابدهی NVMe-oF و رمزنگاری درون خطی است. این آداپتور که برای آموزش هوش مصنوعی، شبیهسازی و تجزیه و تحلیل بیدرنگ طراحی شده است، سربار CPU را کاهش داده و در عین حال توان عملیاتی و امنیت دادهها را به حداکثر میرساند.
با حافظه داخلی برای تخلیه رله، شتابدهی جمعی SHARP و تخلیه ASAP2 SDN، ConnectX-7 سرورهای استاندارد را به گرههای شبکه با کارایی بالا با لرزش نزدیک به صفر و زمانبندی با دقت نانوثانیه (IEEE 1588v2 کلاس C) تبدیل میکند.
ویژگیهای کلیدی
- آماده برای NDR InfiniBand و 400GbE - تا 400 گیگابیت بر ثانیه در هر پورت، پیکربندی دو پورت با پهنای باند تجمعی 800 گیگابیت بر ثانیه؛ از NDR، HDR، EDR InfiniBand و 400/200/100/50/25/10GbE پشتیبانی میکند.
- PCIe Gen5 x16 (تا 32 خط) - رابط میزبان با توان عملیاتی بالا با نکات پردازش TLP، ATS، PASID و SR-IOV.
- محاسبات درون شبکه - تخلیه سختافزاری عملیات جمعی (SHARP)، پروتکل رله، تخلیه بافر انفجاری.
- GPUDirect RDMA و GPUDirect Storage - مسیر داده مستقیم GPU به NIC، تسریع یادگیری عمیق و تجزیه و تحلیل دادهها.
- موتورهای امنیتی سختافزاری - رمزنگاری/رمزگشایی IPsec/TLS/MACsec درون خطی (AES-GCM 128/256 بیتی) + بوت امن با ریشه اعتماد سختافزاری.
- شتابدهی پیشرفته ذخیرهسازی - NVMe-oF (روی فابریک/TCP)، تخلیه NVMe/TCP، تحویل امضای T10-DIF، iSER، NFS روی RDMA، SMB Direct.
- ASAP2 SDN و شتابدهی VirtIO - تخلیه OVS، کپسولهسازی VXLAN/GENEVE/NVGRE، ردیابی اتصال و تجزیهکننده قابل برنامهریزی.
- زمانبندی دقیق - PTP (IEEE 1588v2) با دقت 12 نانوثانیه، SyncE، زمانبندی فعال با زمان، زمانبندی بستهها.
فناوری: درون ConnectX-7
ConnectX-7 که بر اساس فرآیند 7 نانومتری ساخته شده است، چندین موتور شتابدهنده سختافزاری را ادغام میکند که CPU را تخلیه کرده و عملکرد قطعی را ارائه میدهند. ستونهای کلیدی فناوری عبارتند از:
- RDMA روی اترنت همگرا (RoCE) - RoCE بدون نیاز به تنظیمات برای فابریکهای اترنت با تأخیر کم.
- حمل و نقل پویا متصل (DCT) و XRC - ارتباطات MPI و HPC کارآمد.
- صفحهبندی درخواستی (ODP) و ثبت حافظه کاربر (UMR) - مدیریت حافظه را برای برنامههای در مقیاس بزرگ ساده میکند.
- پروتکل کاهش مقیاسپذیر سلسله مراتبی (SHARP) - کاهش داده در شبکه برای عملیات جمعی MPI.
- فناوری چند میزبان - امکان اشتراکگذاری یک آداپتور توسط حداکثر 4 میزبان مستقل را فراهم میکند و استفاده از سرور را بهینه میکند.
- مدیریت PLDM و SPDM - بهروزرسانی میانافزار، نظارت و گواهی دستگاه برای امنیت سازمانی.
استقرار معمول
- خوشههای هوش مصنوعی و یادگیری ماشین - آموزش در مقیاس بزرگ با NCCL، UCX و GPUDirect RDMA.
- شبیهسازی و تحقیقات HPC - مدلسازی آب و هوا، ژنومیک، دینامیک مولکولی که نیاز به MPI با تأخیر کم دارند.
- ابر مقیاس بزرگ و SDDC - شبکهسازی پوششی، شتابدهی NFV، چند مستأجر امن (SR-IOV).
- سیستمهای ذخیرهسازی سازمانی - تخلیه هدف NVMe-oF و سیستمهای فایل توزیع شده (Lustre، GPUDirect Storage).
- لبه 5G و مخابرات - زیرساختهای حساس به زمان با PTP کلاس C و امنیت MACsec.
سازگاری
سیستمعاملها و مجازیسازی: درایورهای داخلی برای لینوکس (RHEL، اوبونتو، Rocky Linux)، ویندوز سرور، VMware ESXi (SR-IOV) و کوبرنتیز (پلاگینهای CNI). بهینهسازی شده برای NVIDIA HPC-X، UCX، OpenMPI، MVAPICH، MPICH، OpenSHMEM، NCCL و UCC.
سازگاری سختافزاری: اسلاتهای استاندارد PCIe Gen5 (مکانیکی x16، الکتریکی x16/x32). با پلتفرمهای سرور اصلی از HPE، Supermicro، و سیستمهای NVIDIA DGX تأیید شده است.
قابلیت همکاری: کاملاً مطابق با مشخصات انجمن تجارت InfiniBand 1.5، IEEE 802.3 برای اترنت و مشخصات PCI-SIG Gen5.
مشخصات - ConnectX-7 MCX755106AS-HEAT
| پارامتر | جزئیات |
|---|---|
| مدل محصول | MCX755106AS-HEAT |
| فرم فاکتور | PCIe HHHL (نیمه ارتفاع، نیمه طول)، براکت FHHL اختیاری |
| رابط میزبان | PCIe Gen5.0 x16 (تا 32 خط، پشتیبانی از انشعاب و چند میزبان) |
| پروتکلهای شبکه | InfiniBand (NDR/HDR/EDR) و اترنت (400GbE، 200GbE، 100GbE، 50GbE، 25GbE، 10GbE) |
| پیکربندی پورت | دو پورت QSFP-DD (2x 400 گیگابیت بر ثانیه NDR، 800 گیگابیت بر ثانیه تجمعی) |
| سرعتهای InfiniBand | NDR 400 گیگابیت بر ثانیه در هر پورت، HDR 200 گیگابیت بر ثانیه، EDR 100 گیگابیت بر ثانیه، FDR (سازگار) |
| سرعتهای اترنت | 400/200/100/50/25/10GbE NRZ/PAM4 |
| حافظه داخلی | حافظه درون شبکه یکپارچه برای تخلیه رله و بافر انفجاری |
| تخلیههای امنیتی | IPsec، TLS، MACsec درون خطی (AES-GCM 128/256 بیتی)، بوت امن، رمزگذاری فلش |
| تخلیههای ذخیرهسازی | NVMe-oF (TCP/فابریک)، NVMe/TCP، T10-DIF، SRP، iSER، NFS روی RDMA، SMB Direct |
| زمانبندی و همگامسازی | IEEE 1588v2 PTP (دقت 12 نانوثانیه)، SyncE، PPS قابل برنامهریزی، زمانبندی فعال با زمان |
| مجازیسازی | SR-IOV، شتابدهی VirtIO، تخلیه VXLAN/NVGRE/GENEVE، ردیابی اتصال (فایروال L4) |
| مدیریت | NC-SI، MCTP روی SMBus/PCIe، PLDM (مانیتور/میانافزار/FRU/Redfish)، SPDM، فلش SPI، JTAG |
| بوت از راه دور | بوت InfiniBand، iSCSI، UEFI، PXE |
| مصرف برق | به طور عمومی مشخص نشده است - آداپتور دو پورت با کارایی بالا نیاز به جریان هوای کافی دارد؛ لطفاً قبل از سفارش تأیید کنید |
| دمای عملیاتی | 0 درجه سانتیگراد تا 55 درجه سانتیگراد (با خنککننده مناسب شاسی) |
توجه: برخی پارامترها ممکن است بسته به میانافزار و پیکربندی سیستم متفاوت باشند. برای اعتبارسنجی خاص با مستندات انویدیا مشورت کنید یا با Starsurge تماس بگیرید.
مزایا - ساخته شده برای مراکز داده مدرن
کمترین هزینه کل مالکیت CPU را از وظایف شبکه، ذخیرهسازی و امنیتی تخلیه میکند - هزینههای برق و خنککننده را به ازای هر گیگابیت بر ثانیه کاهش میدهد.
پهنای باند آماده برای آینده PCIe Gen5 و NDR 400G در هر پورت، گلوگاهها را برای سرورهای GPU نسل بعدی و خوشههای هوش مصنوعی از بین میبرد.
امنیت سازمانی رمزنگاری درون خطی سختافزاری (IPsec/TLS/MACsec) و زنجیره اعتماد امن، انطباق (FIPS، DoD) را برآورده میکند.
ادغام بیدرنگ سازگاری کامل با توزیعهای اصلی، هایپروایزرها و پلتفرمهای ارکستراسیون کانتینر.
سوالات متداول (FAQ)
س: آیا MCX755106AS-HEAT با سوئیچهای InfiniBand و اترنت سازگار است؟
بله. ConnectX-7 از عملیات دو پروتکلی پشتیبانی میکند؛ میتوانید از آن در حالت InfiniBand (فابریک NDR) یا حالت اترنت (RoCE) استفاده کنید. آداپتور به طور خودکار تشخیص میدهد یا از طریق میانافزار قابل پیکربندی است.
س: آیا این مدل دو پورت از GPUDirect Storage در هر دو پورت به طور همزمان پشتیبانی میکند؟
قطعاً. GPUDirect Storage و GPUDirect RDMA به طور کامل در هر دو پورت پشتیبانی میشوند و امکان انتقال مستقیم داده بین حافظه ذخیرهسازی و GPU را بدون بافرهای پرش CPU فراهم میکنند.
س: چه گزینههای انشعاب PCIe برای MCX755106AS-HEAT در دسترس است؟
این دستگاه از انشعاب استاندارد (x16، x8/x8) و NVIDIA Multi-Host پشتیبانی میکند که امکان استفاده از حداکثر 4 میزبان مستقل را با پلتفرمهای سوئیچ PCIe مناسب فراهم میکند.
س: آیا میتوانم از این آداپتور برای تخلیه NVMe/TCP استفاده کنم؟
بله. تخلیه سختافزاری برای NVMe روی TCP، استفاده از CPU را کاهش داده و تأخیر را برای ذخیرهسازی نرمافزار محور بهبود میبخشد.
س: آخرین میانافزار و درایورها را کجا میتوانم پیدا کنم؟
درایورها در هستههای اصلی لینوکس (MLNX_OFED) گنجانده شدهاند. ابزارهای رسمی انویدیا Mellanox (mlxconfig، flint) از بهروزرسانیهای میانافزار پشتیبانی میکنند. Starsurge همچنین بستههای میانافزار سفارشی ارائه میدهد.
احتیاطها و نکات سفارش
- اطمینان حاصل کنید که مادربرد سرور دارای اسلات PCIe Gen5 با خنککننده کافی است (جریان هوای فعال برای عملیات 400G توصیه میشود).
- برای پیکربندیهای چند میزبان، پشتیبانی پلتفرم و الزامات کابلکشی را تأیید کنید (ممکن است به کابلهای اسپلیتر نیاز باشد).
- ماژولهای نوری / کابلهای DAC به طور جداگانه فروخته میشوند؛ برای انطباق از فرستندههای نوری تأیید شده انویدیا استفاده کنید.
- حداکثر مصرف برق توسط انویدیا منتشر نشده است؛ طراحی حرارتی معمول فرض میکند که در بار سنگین برای مدل دو پورت در محدوده 30 تا 40 وات باشد، لطفاً با راهنمای حرارتی شاسی خود تأیید کنید.
- برای ویژگیهای رمزنگاری (تخلیه IPsec/TLS)، ممکن است مجوزهای اضافی لازم باشد؛ لطفاً با فروش تأیید کنید.
ماتریس سازگاری (ساده شده)
| جزء / اکوسیستم | پشتیبانی شده | یادداشتها |
|---|---|---|
| NVIDIA DGX H100 / GH200 | بله | با پیکربندی دو پورت تأیید شده است |
| VMware vSphere / ESXi | بله (SR-IOV) | پشتیبانی درایور گنجانده شده است |
| هسته لینوکس 5.x+ | بله (داخلی) | MLNX_OFED توصیه میشود |
| Windows Server 2022 | بله | RDMA / RoCE بومی |
| Kubernetes / CNI | بله | Multus، SR-IOV CNI |
| OpenMPI / MVAPICH | بله | بهینهسازی شده برای افعال InfiniBand |
چک لیست خریدار - پذیرش ConnectX-7
- پلتفرم میزبان را بررسی کنید: اسلات PCIe Gen5 (یا Gen4 با سازگاری رو به عقب اما پهنای باند محدود).
- نوع کابل را تأیید کنید: 400G NDR (OSFP/QSFP-DD) یا اسپلیتر برای 2x200G در هر پورت.
- خنککننده را تأیید کنید: آداپتور دو پورت با توان بالا به حداقل 350 LFM جریان هوا نیاز دارد.
- برای ویژگیهای امنیتی: تأیید کنید که آیا بوت امن و تخلیه رمزنگاری مورد نیاز است (مدل HEAT شامل ریشه اعتماد سختافزاری و موتورهای درون خطی کامل است).
- پشته نرمافزار: سازگاری نسخه درایور داخلی یا MLNX_OFED با هسته/سیستم عامل شما.
