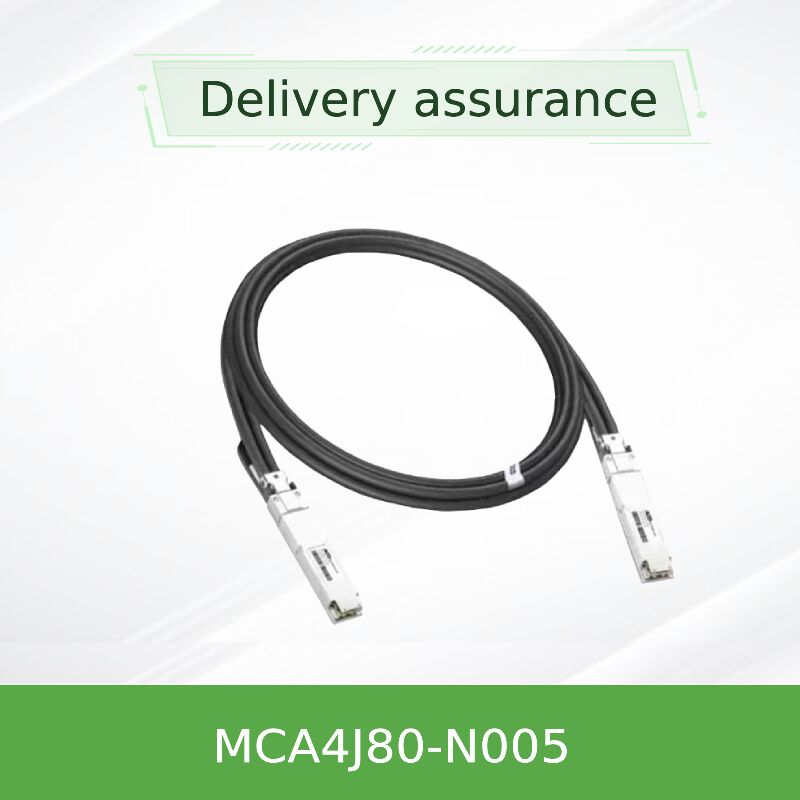

NVIDIA MCA4J80-N005 800Gb / s OSFP دو پورت به 2x400Gb / s OSFP InfiniBand Active Copper Cable (ACC)
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MCA4J80-N005 (980-9I602-00N005) |
| مدرک: | MCA4J80-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | تکنولوژی: | بی نهایت |
| تایپ کنید: | کابل Mellanox DAC | طول کابل: | 5 متر |
| نام: | کابل Mellanox DAC کابل مس فعال IB TWIN PORT NDR 800GB/S OSFP 5 متر MCA4J80-N005 | کلمه کلیدی: | کابل Mellanox DAC |
توضیحات محصول
NVIDIA MCA4J80-N005 800Gb / s OSFP دو پورت به 2x400Gb / s OSFP InfiniBand Active Copper Cable (ACC)
اتصال NDR با تراکم بالا. 5 متر به طول می رسد. تاخیر بسیار کم. 1.5 وات در هر طرف.
NVIDIA MCA4J80-N005 یک کابل مس فعال OSFP دو پورت 800Gb / s است که برای محیط های InfiniBand NDR و Ethernet طراحی شده است. با استفاده از 8 کانال 100G-PAM4 ،این دستگاه پهنای باند 2x400Gb/s را ارائه می دهد.، ایده آل برای اتصال سوئیچ به سوئیچ و سوئیچ به DGX H100. با هادی های 26AWG و تعادل بهینه،این ACC 5m شکاف بین DAC های منفعل و راه حل های نوری را برطرف می کند، هزینه پایین و یکپارچگی سیگنال قوی برای مراکز داده ای سخت.
خلاصه ی محصول
سری NVIDIA MCA4J80 کابل های مس فعال OSFP دو پورت 800Gb / s را برای نسل بعدی پارچه های NDR InfiniBand و Spectrum-4 Ethernet ارائه می دهد.MCA4J80-N005 (مجموعه 5 متر) از جفت های مس 26AWG ضخیم تر با IC های برابر کننده قبل از تاکید در هر دو سر استفاده می کند، انتقال قابل اعتماد فراتر از محدودیت های DAC منفعل را امکان پذیر می کند در حالی که تاخیر بسیار پایین و مصرف انرژی تنها 1.5W در هر کانکتور را حفظ می کند.هر کابل برای کاهش صدا و بازتاب سیگنال در کارخانه تنظیم شده است، و EEPROM شناسایی کامل محصول و داده های تشخیصی را به سیستم میزبان ارائه می دهد. برای محدوده کوتاه تر (<3m) ، NVIDIA جایگزین های DAC منفعل را ارائه می دهد؛سری ACC عملکرد را برای 3m بهینه می کند، 4 متري و 5 متري
ویژگی های کلیدی
- پهنای باند کل 800Gb/sدو پورت OSFP به 2x400Gb / s OSFP، 8 خط @ 100G-PAM4 در هر پورت.
- 5-متری (26AWG)برای اتصال بالا و کنار قفسه مناسب است.
- قدرت بسیار کمحداکثر 1.5 وات در هر انتها، به طور قابل توجهی کمتر از کابل های نوری فعال است.
- قابل وصل کردن گرم و سازگار با RoHSجاکت LSZH، بدون هالوجن، بدون سرب
- عملیات بدون پروتکلبه طور خودکار برای InfiniBand یا Ethernet بسته به سوئیچ متصل تنظیم می شود.
- یکپارچگی سیگنال قوی✅ یک برابر کننده یکپارچه و تنظیم در طول کاهش بازتاب و ISI.
- رابط مدیریت I2Cبر اساس SFF‐8636، وضعیت و شناسایی کابل را در زمان واقعی فراهم می کند.
- دمای کار 0°C تا +70°Cمناسب برای محیط های شرکت و مرکز داده ابر.
تکنولوژی و طراحی
MCA4J80-N005 متعلق به خانواده NVIDIA (Active Copper Cable) (ACC) است. یک طراحی ترکیبی است که کابل های مس منفعل را با مدارهای تعادل فعال ترکیب می کند. بر خلاف DAC های منفعل،ACC یک IC برابر کننده قبل از تأکید را در هر خانه کانکتور ادغام می کند، که از دست دادن فرکانس بالا در طول طولانی تر مس را جبران می کند. این امکان را برای فاصله های تا 5 متر فراهم می کند در حالی که نرخ خطای بیت را مطابق با مشخصات InfiniBand NDR حفظ می کند.مدل سازی 100G-PAM4 در هر خط، کارایی طیف را به حداکثر می رساند، و فاکتور فرم OSFP دو پورت قابلیت شکستن را ارائه می دهد: یک پورت 800Gb / s به دو پورت 400Gb / s مستقل متصل می شود، اتصال به سوئیچ های کوانتوم -2 یا سیستم های DGX H100 را ساده می کند.تست های سختگیرانه کابل های NVIDIA باعث می شود تا قابلیت دوام آن ها را داشته باشید.، از دست دادن ورودی کم، و عایق crosstalk عالی.
ماموریت های معمول
- سوئیچ InfiniBand Quantum-2 به سوئیچ Quantum-2- ساخت پارچه های NDR غیر مسدود کننده تا 5 متر بین گره های برگ / ستون فقرات.
- انتقال کوانتوم-2 به سیستم های DGX H100 / HGX H100- اتصال مستقیم برای خوشه های GPU که نیاز به سرعت بالا و تاخیر کم دارند.
- اسپیکترم-4 Ethernet switch to switch یا uplinks سرور- 800Gb / s Ethernet برای شبکه های پشتیبان AI / ML.
- محاسبات با عملکرد بالا (HPC) و تجزیه و تحلیل ذخیره سازی- اتصال قابل اعتماد نقطه به نقطه در داخل قفسه ها
سازگاری
MCA4J80-N005 ACC کاملا با سوئیچ های NVIDIA Quantum‐2 InfiniBand، سوئیچ های Spectrum‐4 Ethernet و سیستم عامل های سرور DGX H100 سازگار است.همچنین با هر قفس OSFP استاندارد که از حالت های 800G NDR یا 2x400G پشتیبانی می کند کار می کند، با توجه به OSFP MSA Rev. 1.12 و رابط مدیریت SFF‐8636. کابل به طور خودکار پروتکل پیوند (InfiniBand vs Ethernet) را بر اساس سمت سوئیچ تشخیص می دهد،بدون نیاز به پیکربندی دستیبرای محیط های 400G یا 200G قدیمی، با نماینده NVIDIA خود برای گزینه های آداپتور یا DAC منفعل تماس بگیرید.
ماتریس سازگاری
| پلتفرم / خانواده سوئیچ | نوع پورت | سرعت پشتیبانی شده | طول واجد شرایط |
|---|---|---|---|
| NVIDIA Quantum‐2 QM9700 / QM9790 | OSFP 800G NDR | 800Gb/s (2x400G breakout) | 5 متر |
| NVIDIA Spectrum‐4 SN5600 / SN5700 | OSFP 800G اترنت | 800 گیگابایت در ثانیه | 5 متر |
| NVIDIA DGX H100 (8-GPU) | OSFP 400G (دو پورت) | 2x400Gb/s در هر کابل | 3 متر (سطح/پنجاب دار) و 5 متر |
| سوئیچ های 800G شخص ثالث (OSFP MSA) | OSFP | 800G / 2x400G | بررسی اعتبار |
مشخصات فنی
| پارامتر | مشخصات (MCA4J80-N005) |
|---|---|
| نام محصول | NVIDIA Active Copper Cable، InfiniBand دو پورت NDR، تا 800Gb/s، OSFP، 5m |
| PN سفارش | MCA4J80-N005 |
| نرخ داده | 800Gb/s (8 خط @ 100G-PAM4 در هر پورت؛ مجموع 2x400Gb/s) |
| نوع کانکتور | OSFP دو پورت تا 2x OSFP (سنگ فعال) |
| طول کابل | 5 متر (طول ≥2m ±50mm) |
| اندازه گيري سيم | 26 AWG، 2x8 جفت |
| قطر بیرونی | 8.9 ± 0.03 میلی متر |
| کمترین شعاع خم (تنها) | 5x قطر کابل (~44.5 mm) |
| کمترین شعاع خم (تکرار شده) | 10x قطر کابل (~ 89 mm) |
| ولتاژ منبع برق | 3.135 ولت ️ 3.465 ولت (3.3 ولت اسمی) |
| حداکثر قدرت در هر انتها | 1.5 وات |
| دمای محیط کار | 0°C تا +70°C |
| دمای ذخیره سازی | -40°C تا +85°C |
| رطوبت نسبی (کار) | ۵ تا ۸۵٪ (غیر فشرده سازی) |
| مقاومت مشخص | 100 Ω اسمی (90-110 Ω محدوده) |
| انطباق قانونی | RoHS، REACH، CE، FCC کلاس A، UKCA، VCCI، RCM، TUV، CB |
| مواد ژاکت | LSZH (هالوجن بدون دود کم) |
| قابل وصل کردن گرم | بله، مطابقت با OSFP MSA |
راهنمای انتخاب: سری MCA4J80
| PN سفارش | طول | AWG | توضیحات / ویژگی ویژه |
|---|---|---|---|
| MCA4J80-N003 | 3 متر | 30 AWG | کابل صاف استاندارد، 800Gb/s ACC |
| MCA4J80-N004 | 4 متر | 30 AWG | دسترسی گسترده، ساخت 30AWG |
| MCA4J80-N005 | 5 متر | 26 AWG | اندازه گيري ضخيم تر براي 5 متر، براي سوئيچ به سوئيچ بهینه |
| MCA4J80-N003-FLT | 3 متر | 30 AWG | نوع بالای صاف برای DGX H100 |
| MCA4J80-N003-FTF | 3 متر | 30 AWG | مسطح تا بالدار، فاکتور شکل مکانیکی خاص |
مزایای نسبت به DAC غیر فعال و کابل های نوری فعال
- مقرون به صرفههزینه پایین تر از کابل های نوری فعال (AOC) در حالی که دسترسی طولانی تری نسبت به DAC منفعل فراهم می کند.
- حداقل تاخیر:تاخير کمتر از يک ميکرو ثانيه به خاطر برابري آنالوگ، هيچ پروتکل دوباره اجرا نشده.
- بهره وری انرژی:1.5W در هر انتها در مقابل 3-5W معمول برای ماژول های نوری.
- قابلیت اطمینان:هيچ مشکلي با آلودگی نوري وجود نداره، در محیط هاي ارتعاش بالا قابل تحمله.
- ساده سازی استفاده:دستکاری مس استاندارد، بدون تمیز کردن یا نگرانی های قطبی.
خدمات و پشتیبانی
شرکت هنگ کنگ استارسرج گروه شرکت محدود زنجیره تامین کامل و پشتیبانی فنی برای راه حل های شبکه NVIDIA را فراهم می کند. تیم ما در اعتباربخشی پیکربندی، بررسی سازگاری،خدمات RMA پس از فروشبرای قیمت گذاری حجم، توصیه طول کابل و ادغام با پارچه های موجود InfiniBand/Ethernet با متخصصان سخت افزار شبکه ما تماس بگیرید.ما ارائه می دهیم تحویل جهانی با ارسال سریع از انبار های منطقه ای.
سوالات متداول (FAQ)
- سوال: آیا MCA4J80-N005 با پورت های استاندارد 400G QSFP سازگار است؟
A: نه، از کانکتورهای OSFP استفاده می کند. برای پورت های 400G QSFP، QSFP112 یا آداپتورهای OSFP به QSFP را در نظر بگیرید. این کابل برای قفس های OSFP بومی طراحی شده است که از 800G یا 2x400G پشتیبانی می کند. - سوال: تفاوت بین ACC و DAC چیست؟
A: DAC منفعل دارای الکترونیک فعال نیست؛ ACC IC های برابر کننده را برای گسترش طول به 5 متر در حالی که حفظ یکپارچگی سیگنال و تاخیر بسیار کم را ادغام می کند. - س: آیا کابل از اترنت و همچنین InfiniBand پشتیبانی می کند؟
A: بله. نرم افزار ACC پروتکل پیوند را به طور خودکار تشخیص می دهد - سوال: آیا می توانم از این کابل برای تغییر به سرور در فاصله ۵ متر استفاده کنم؟
ج: حداکثر طول نامی 5 متر است؛ برای مسافت های طولانی تر، کابل های نوری فعال (AOC) یا گیرنده های نوری مورد نیاز است. - سوال: آیا محدوده محدودی برای شعاع خم در نزدیکی کانکتور وجود دارد؟
A: بله، شعاع خم شدن مونتاژ (نزدیک کانکتور) 10 برابر قطر کابل است. دستورالعمل های مدیریت کابل NVIDIA را برای جلوگیری از کاهش عملکرد دنبال کنید.
اقدامات احتیاطی برای دست زدن و دستورالعمل های ESD
- همیشه هنگام دست زدن به کابل ها و قرار دادن آنها در قفس های OSFP از بند مچ دست های ESD استفاده کنید.
- برای جلوگیری از آسیب به رسانا، از کمترین شعاع خم (قطر 5 برابر؛ قطر 10 برابر) تجاوز نکنید.
- پوشش های حفاظتی گرد و غبار باید تا زمان نصب در محل خود باقی بمانند تا از آلودگی جلوگیری شود.
- به پوشش کابل فشار بیش از حد وارد نکنید و یا آن را بکشید؛ از براکت های مناسب برای مدیریت کابل استفاده کنید.
- کار در دمای مورد نظر (0°C تا +70°C) برای اطمینان از عملکرد قابل اعتماد برابر کننده.
فهرست چک خریدار MCA4J80-N005
- ✓ نوع پورت سوئیچ را تایید کنید: OSFP 800G NDR یا قابلیت شکستن 2x400G.
- ✓ طول کابل مورد نیاز را بررسی کنید: حداکثر 5 متر برای این نوع ACC.
- ✓ محدوده دمای محیط کار را بررسی کنید (0-70 درجه سانتیگراد دمای مورد).
- ✓ اطمینان حاصل کنید که فضای مناسب شعاع خم در قفسه ها (≥45mm یک خم).
- ✓ برای اتصالات DGX H100، بررسی کنید که آیا گزینه سطح صاف (MCA4J80-N003-FLT) برای 3m مورد نیاز است؛ برای 5m، استاندارد N005 با مسیریابی مناسب سازگار است.
