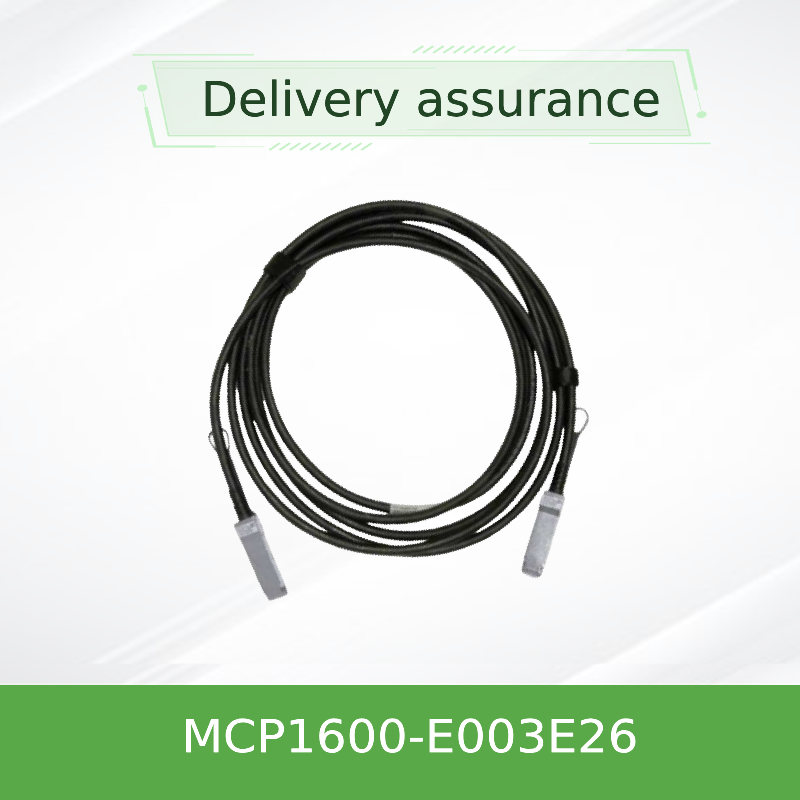

Mellanox MCP1600-E003E26 100Gb/s کابل DAC غیرفعال QSFP28 – 3 متر، 26 AWG، InfiniBand EDR و 100GbE سازگار

جزئیات محصول:

نام تجاری: Mellanox
شماره مدل: MCP1600-E003E26
مدرک: PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf

پرداخت:

مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiate
جزئیات بسته بندی: جعبه بیرونی
زمان تحویل: بر اساس موجودی
شرایط پرداخت: T/T
قابلیت ارائه: تهیه توسط پروژه/دسته
بهترین قیمت مخاطب

اطلاعات تکمیلی
در دسترس بودن: سهام گارانتی: 1 سال
وضعیت: نو و اصل تکنولوژی: بی نهایت
تایپ کنید: کابل AOC Mellanox طول کابل: 3 متر
نام: کابل DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG کابل شبکه Infiniban کلمه کلیدی: کابل Mellanox DAC
برجسته کردن:

کابل DAC ملانوکس QSFP28 کابل 3 متر

,

100 گیگابیت بر ثانیه InfiniBand EDR

,

کابل DAC سازگار با انویدیا 100 گیگابایت

توضیحات محصول

Mellanox MCP1600-E003E26 100Gb/s QSFP28 کابل DAC منفعل 3m، 26 AWG، InfiniBand EDR و 100GbE سازگار
100Gb/s QSFP28 DIRECT ATTACH CAPER CABLE (کابل مس مستقیم اتصال)
کابل DAC منفعل برای 100Gb / s InfiniBand EDR و اترنت • 3 متر • 26 AWG • قدرت کم • تاخیر بسیار کم
نرخ داده تا 100 گیگابایت در ثانیه
کانکتور QSFP28 به QSFP28
طول 3.0 متر (9.8 فوت)
AWG 26
نوع مس غیرفعال
شماره بخش MCP1600-E003E26
تولید کننده NVIDIA® / Mellanox®
پروتکل InfiniBand EDR / 100GbE
قدرت ≤ 0.1 W (غیرفعال)
محدوده دمای از صفر تا هفتاد درجه
رعایت RoHS، SFF-8665، SFF-8636
ژاکت LSZH (هالوجن بدون دود کم)
خلاصه ی محصول
درMellanox ® MCP1600-E003E26یک کابل مس QSFP28 با عملکرد بالا و مقرون به صرفه است که برای برنامه های 100Gb / s InfiniBand EDR و Ethernet طراحی شده است.جایگزین انرژی کارآمد برای فیبر نوری برای اتصال های کوتاه مدت در مراکز داده و محیط های محاسبات با عملکرد بالا (HPC).
این مجموعه کابل مس منفعل شامل چهار جفت مس با سرعت بالا است که هرکدام با سرعت تا 25 گیگابایت در ثانیه کار می کنند تا سرعت داده های مجموعی 100 گیگابایت در ثانیه را ارائه دهند. بدون اجزای فعال،این کمترین تاخیر ممکن و مصرف انرژی نزدیک به صفر را ارائه می دهد، که آن را برای اتصال بالا از قفسه (ToR) و قفسه های مجاور ایده آل می کند.
هر کانکتور QSFP28 شامل یک EEPROM است که اطلاعات شناسایی محصول و پیکربندی را ذخیره می کند، که سیستم میزبان می تواند از طریق رابط مدیریت I2C سازگار با SFF-8636 بخواند.کابل قابل وصل کردن گرم است، مطابق با RoHS ، و دارای یک ژاکت LSZH (کم دود صفر هالوجن) است.
ویژگی های کلیدی
  • تا 100 گیگابایت در ثانیه سرعت داده های جمع آوری شده
  • فاکتور فرم QSFP28 سازگار با SFF-8665
  • طراحی منفعل - بدون اجزای فعال، مصرف انرژی اضافی صفر
  • ولتاژ واحد 3.3 ولت
  • دمای اتاق کار: 0°C تا 70°C
  • برای نصب و تعویض آسان
  • مطابق با RoHS و ژاکت LSZH برای ایمنی
  • رابط مدیریت I2C مطابق با SFF-8636
تکنولوژی و ساخت و ساز
MCP1600-E003E26 یک کابل مس دو محوری غیرفعال است. آن را به طور مستقیم سیگنال های الکتریکی را بین پورت های QSFP28 بدون هیچ گونه شرایط سیگنال، تکرار یا تقویت انتقال می دهد.این رویکرد منفعل چندین مزیت کلیدی را ارائه می دهد:
  • تاخير بسيار کم:زیر 100 ns معمول است، برای HPC و تجارت مالی حیاتی است.
  • مصرف انرژی ناچیز:کمتر از 0.1 وات مصرف می کند و بار حرارتی مرکز داده را کاهش می دهد.
  • صداقت سیگنال بالا:مقاومت دیفرانسیل 100 Ω و محافظ بهینه سازی شده از دست دادن crosstalk و ورودی را به حداقل می رسانند.
ساخت کابل از 26 رسانای مس AWG با یک ژاکت LSZH با دوام استفاده می کند. گج 26 AWG ضخیم تر در حالی که یکپارچگی سیگنال را حفظ می کند ، از دسترسی های طولانی تر پشتیبانی می کند.هر کابل در طول تولید به شدت آزمایش می شود تا عملکرد خارج از جعبه و دوام طولانی مدت را تضمین کند، با نرخ خطا بیت (BER) بهتر از 1E-15 هنگامی که با سیستم های Mellanox استفاده می شود.
سازگاری
MCP1600-E003E26 کاملا با استانداردهای صنعت مطابقت دارد و با طیف گسترده ای از تجهیزات شبکه قابل همکاری است:
  • استانداردها:SFF-8665 (QSFP28) ، SFF-8636 (مواصفات مدیریت) ، IEEE 802.3bj (100GBASE-CR4) ، InfiniBand EDR
  • سازگار با:سوئیچ ها، آداپتورها و سیستم های NVIDIA® / Mellanox®؛ همچنین با سایر پورت های QSFP28 سازگار با MSA سازگار است
  • EEPROM:برنامه ریزی شده با اطلاعات محصول بر اساس SFF-8636; نام فروشنده: NVIDIA, OUI: 00-02-C9
يادداشت:برای بهترین عملکرد و سازگاری، توصیه می کنیم قبل از سفارش، سازگاری با سوئیچ یا مدل سرور خاص خود را بررسی کنید.
مشخصات
حداکثر امتیازات مطلق
پارامتر دقیقه مکس واحدها
ولتاژ تغذیه -0.3 3.6 V
ولتاژ ورودی داده -0.3 3.6 V
ولتاژ ورودی کنترل -0.3 3.6 V
مشخصات عملیاتی
پارامتر دقیقه نوع مکس واحدها
ولتاژ تغذیه (Vcc) 3.135 3.3 3.465 V
مصرف برق ... ... 0.1 W
دمای اتاق کار 0 ... 70 °C
رطوبت نسبی کار 5 ... 85 %
برق و مکانیک
پارامتر دقیقه نوع مکس واحدها
مقاومت مشخص 90 100 110 Ω
تاخیر در تکثیر ... ... 4.5 ns/m
* تاخیر گسترش فقط برای مرجع است.
راهنمای انتخاب
سری MCP1600 ارائه می دهد طیف وسیعی از طول و سیم گز برای متناسب با نیازهای مختلف استقرار:
شماره بخش طول AWG توضیحات
MCP1600-E003E26 3.0 متر 26 3 متر، سیاه، 26AWG
MCP1600-E00AE30 0.5 متر 30 0.5 متري، سياه، 30AWG
MCP1600-E001E30 1.0 متر 30 1 متر، سیاه، 30AWG
MCP1600-E01AE30 1.5 متر 30 1.5 متري، سياه، 30AWG
MCP1600-E002E30 2.0 متر 30 2 متر، سیاه، 30AWG
MCP1600-E02AE26 2.5 متر 26 2.5 متري، سياه، 26AWG
MCP1600-E004E26 4.0 متر 26 4 متري، سياه، 26AWG
MCP1600-E005E26 5.0 متر 26 5 متري، سياه، 26AWG
توجه: x = دسترسی (متری) ، y = اندازه سیم (AWG).
چرا MCP1600-E003E26 را انتخاب می کنید؟
✓ مقرون به صرفه
هزینه پایین تر از فرستنده های نوری برای پیوندهای کوتاه مدت.
✓ بهره وری از انرژی
مصرف < 0.1 وات، کاهش هزینه های برق و خنک سازی مرکز داده.
✓ تاخیر بسیار کم
ایده آل برای محیط های HPC، AI و تجارت مالی.
✓ قابل اعتماد و با دوام
تست سختگیرانه و ژاکت LSZH عمر طولانی را تضمین می کند.
✓ پلگ اند پلی
کانکتورهای QSFP28 قابل اتصال گرم با EEPROM برای ادغام آسان.
✓ مبتنی بر استانداردها
SFF-8665، SFF-8636، مطابق با RoHS برای قابلیت همکاری گسترده.
خدمات و پشتیبانی
  • گارانتی:گارانتی محدود 1 ساله سخت افزار شامل تعمیر یا تعویض قطعات (بر اساس سیاست اصلی سازنده).
  • پشتیبانی فنی:تيم تجاربيمون پيش فروش و بعد از فروش کمک هاي فني را فراهم ميکنند تا از راه اندازي بدون مشکل مطمئن بشيم.
  • تحویل جهانی:حمل و نقل در سراسر جهان با شرکای لجستیکی قابل اعتماد.
  • سفارشی سازی:طول کابل های سفارشی و برنامه نویسی EEPROM برای سفارشات حجم بزرگ در دسترس است (لطفاً پرسید).
پرسش های مکرر
سوال: حداکثر فاصله برای یک کابل DAC منفعل چیست؟
A: DAC های منفعل به طور معمول برای مسافت های تا 5 متر توصیه می شوند. MCP1600-E003E26 3 متر است و یکپارچگی سیگنال مطلوب را در این محدوده فراهم می کند.
سوال: آیا این کابل با سوئیچ های 100GbE از فروشندگان دیگر سازگار است؟
A: بله، این سازگار با MSA است و با اکثر پورت های استاندارد QSFP28 همکاری می کند. با این حال، توصیه می کنیم سازگاری را با مدل سوئیچ خاص خود بررسی کنید.
س: منظور از "پسیو" برای این کابل چیست؟
A: غیرفعال به این معنی است که کابل دارای هیچ قطعات الکترونیکی فعال (توسعه دهنده ها، ریتیمرها) نیست.ارائه کمترین تاخیر و مصرف انرژی ممکن.
سوال: تفاوت بین نسخه های 30 AWG و 26 AWG چیست؟
A: تعداد AWG پایین تر نشان دهنده هادی های ضخیم تر است که طول کابل های طولانی تر را امکان پذیر می کند. نسخه 30 AWG برای کابل های کوتاه تر (تا 2 متر) استفاده می شود ، در حالی که 26 AWG از دسترسی های طولانی تر (تا 5 متر) پشتیبانی می کند.MCP1600-E003E26 از 26 AWG برای عملکرد قابل اعتماد 3 متر استفاده می کند.
احتیاط ها
  • شعاع خم:کمترین شعاع خم یک بار 5 × قطر بیرونی کابل (حدود 47 میلی متر برای 26 AWG) است؛ شعاع خم تکراری 10 × قطر بیرونی (حدود 94 میلی متر) است.
  • دستکاری کانکتور:از کشیدن خانه کانکتور اجتناب کنید؛ برای جدا کردن از آن از برگه کشاندن استفاده کنید.
  • دمای کار:خارج از محدوده دمای مورد نیاز 0°C تا 70°C کار نکنید.
  • احتیاط های ESD:برای جلوگیری از آسیب به اجزای حساس، از روش های استاندارد دستکاری ESD پیروی کنید.
معرفی شرکت
شرکت هنگ کنگ Starsurge Group Co.یک ارائه دهنده مبتنی بر فناوری سخت افزار شبکه، خدمات فناوری اطلاعات و راه حل های ادغام سیستم است. این شرکت در سال 2008 تاسیس شد و به مشتریان در سراسر جهان با محصولات از جمله سوئیچ های شبکه،NIC ها، نقاط دسترسی بی سیم، کنترل کننده ها، کابل ها و تجهیزات مرتبط شبکه.
با پشتیبانی یک تیم فروش و فنی با تجربه، Starsurge از صنایع مانند دولت، مراقبت های بهداشتی، تولید، آموزش، امور مالی و شرکت پشتیبانی می کند.این شرکت همچنین راه حل های IoT را ارائه می دهد، سیستم های مدیریت شبکه، توسعه نرم افزار سفارشی، پشتیبانی چند زبانی و تحویل جهانی.
با یک رویکرد مشتری اول، Starsurge بر کیفیت قابل اعتماد، خدمات پاسخگو و راه حل های سفارشی متمرکز است که به مشتریان کمک می کند تا زیرساخت های شبکه ای کارآمد، مقیاس پذیر و قابل اعتماد بسازند.
لیست بررسی خریدار
✅ طول کابل مورد نیاز را تأیید کنید (3 متر برای این مدل).
✅ بررسی کنید که سوئیچ/سرور از رابط های QSFP28 پشتیبانی می کند.
✅ بررسی کنید که آیا DAC منفعل برای فاصله شما مناسب است (≤5 m توصیه می شود).
✅ اطمینان حاصل کنید که محدوده دمای کار با محیط شما مطابقت دارد.
✅ سازگاری فروشنده را تأیید کنید (NVIDIA/Mellanox توصیه می شود).
✅ مقیاس پذیری آینده و تراکم پورت را در نظر بگیرید.
