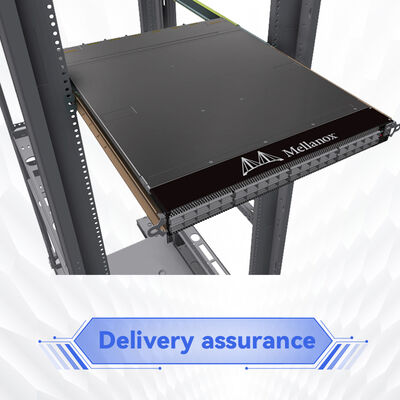

NVIDIA Quantum-2 MQM9700-NS2R 400Gb / s InfiniBand Switch ️ NDR 64 پورت ، جریان هوا C2P ، مدیریت در هواپیما
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| مدرک: | MQM9700 series.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| شماره مدل: | MQM9700-NS2F (920-9B210-00FN-0M0) | نام تجاری: | غوغا |
|---|---|---|---|
| اتصال ارتباطی: | 400 گیگابیت بر ثانیه | نام: | سوئیچ شبکه InfiniBand MQM9700-NS2F Mellanox 1U NDR 400Gb/S برای سرور |
| کلمه کلیدی: | سوئیچ شبکه Mellanox | پیکربندی بندری: | 64x 400g ، 32x OSFP |
| برجسته کردن: | NVIDIA Quantum-2 InfiniBand سوئیچ 400Gb / s,سوئیچ NDR InfiniBand 64 پورت,C2P جریان هوا InfiniBand سوئیچ |
||
توضیحات محصول
سوئیچ InfiniBand انویدیا Quantum-2 MQM9700-NS2R با سرعت 400 گیگابیت بر ثانیه
سوئیچ InfiniBand MQM9700-NS2R با سرعت 400 گیگابیت بر ثانیه - سوئیچ مدیریت شده 64 پورتی NDR با توان عملیاتی تجمعی 51.2 ترابیت بر ثانیه، جریان هوای C2P (کانکتور به پاور) و مدیر زیرشبکه داخلی.
مرور کلی محصول

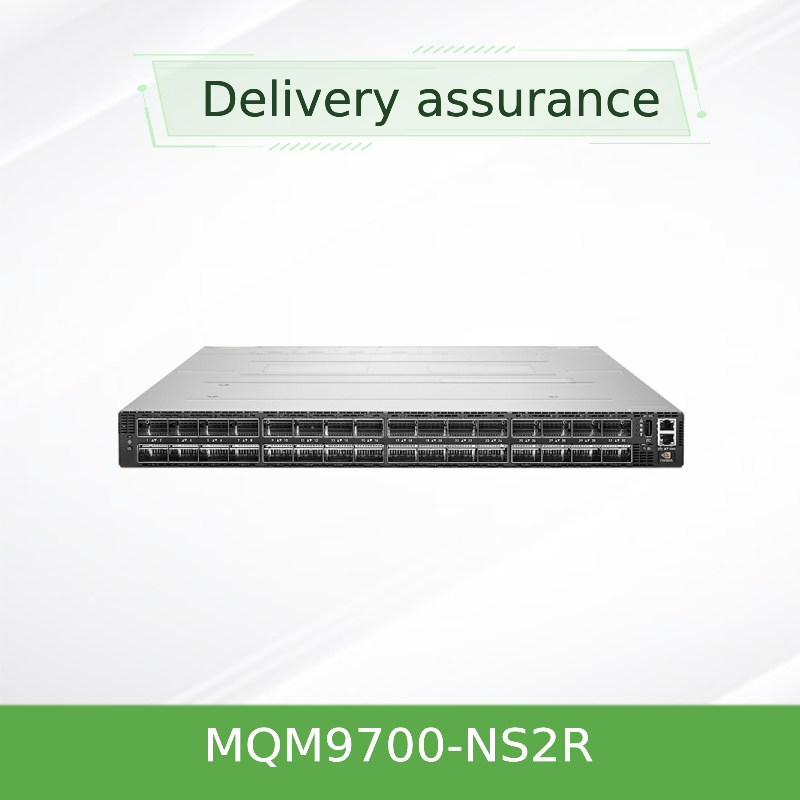

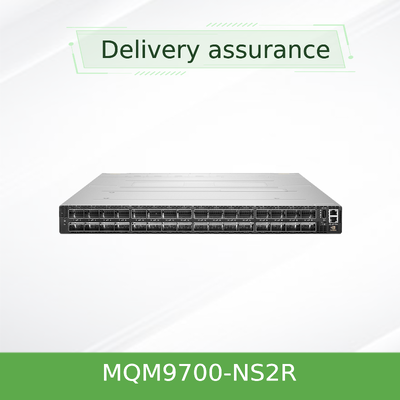

MQM9700-NS2R یک سوئیچ ثابت کاملاً مدیریت شده 400 گیگابیت بر ثانیه InfiniBand از سری NVIDIA Quantum-2 است که دارای جریان هوای کانکتور به پاور (C2P) و یک مدیر زیرشبکه داخلی برای استقرار ساده است. این سوئیچ 32 پورت OSFP را ارائه میدهد که هر کدام قادر به سرعت 400 گیگابیت بر ثانیه هستند (یا 128 پورت با سرعت 200 گیگابیت بر ثانیه با فناوری تقسیم پورت)، و توان عملیاتی دوطرفه تجمعی 51.2 ترابیت بر ثانیه را ارائه میدهد. با مدیریت داخلی، محاسبات درون شبکهای SHARPv3 و کنترل پیشرفته ازدحام، MQM9700-NS2R برای کلاسترهای HPC، هوش مصنوعی و سازمانی در مقیاس متوسط تا بزرگ که نیاز به مدیریت مستقل و جریان هوای C2P دارند، ایدهآل است.
ویژگیهای کلیدی
- 64 پورت غیر مسدود کننده 400 گیگابیت بر ثانیه (32 کانکتور OSFP)
- 51.2 ترابیت بر ثانیه توان عملیاتی دوطرفه تجمعی
- فناوری تقسیم پورت: تا 128 پورت @ 200 گیگابیت بر ثانیه
- محاسبات درون شبکهای SHARPv3 – 32 برابر شتابدهنده هوش مصنوعی
- تأخیر زیر میکروثانیه با مسیریابی تطبیقی
- فابریک خود ترمیم، QoS و کنترل ازدحام
- مدیر زیرشبکه داخلی – مدیریت تا 2000 گره
- منبع تغذیه 1+1 افزونه قابل تعویض داغ (200-240 ولت متناوب)
- جریان هوای C2P (کانکتور به پاور) – فنهای قابل تعویض داغ
- MLNX-OS با رابطهای CLI، WebUI، SNMP و JSON
- سازگار با نسخههای قبلی HDR، EDR و FDR
فناوری: معماری NVIDIA Quantum-2

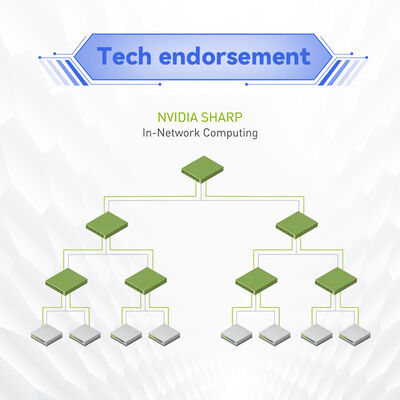

پلتفرم Quantum-2 فناوری نسل سوم SHARP (SHARPv3) را ادغام میکند و امکان تجمیع داده در شبکه را فراهم میآورد که حرکت داده را کاهش داده و آموزش هوش مصنوعی و شبیهسازیهای HPC را تسریع میبخشد. همراه با دسترسی مستقیم به حافظه از راه دور (RDMA) و پروتکل تجمیع و کاهش مقیاسپذیر سلسله مراتبی انویدیا، MQM9700-NS2R عملکرد برنامه را در حین عبور داده از فابریک به طور چشمگیری بهبود میبخشد. مدیر زیرشبکه داخلی مدیریت کامل شاسی را از طریق رابطهای CLI، WebUI، SNMP یا JSON فراهم میکند و استقرار و عملیات را ساده میسازد.
استقرار معمول
- کلاسترهای هوش مصنوعی و یادگیری ماشین – آموزش در مقیاس بزرگ با شتابدهنده GPU با SHARPv3
- محاسبات با کارایی بالا (HPC) – شبیهسازیهای تحقیقاتی، مدلسازی آب و هوا و ژنومیک
- ستون فقرات و برگ مرکز داده – فابریکهای InfiniBand 400G برای ذخیرهسازی و محاسبات با تأخیر کم
- سازمان و ابر – شبکههای مقیاسپذیر و چند مستأجر با مدیریت زیرشبکه داخلی
- دولت و آموزش – آزمایشگاههای تحقیقاتی و مراکز ابررایانه
سازگاری
| قطعه / اکوسیستم | پشتیبانی |
|---|---|
| سرعت InfiniBand | NDR 400 گیگابیت بر ثانیه، سازگار با نسخههای قبلی HDR، EDR، FDR |
| کابلکشی | مس پسیو/اکتیو یا فیبر اکتیو؛ کانکتورهای OSFP |
| مدیریت | مدیر زیرشبکه داخلی، MLNX-OS، CLI، WebUI، SNMP، JSON-RPC |
| توپولوژیها | Fat Tree، SlimFly، DragonFly+، Torus چندبعدی |
| سیستمعاملها | لینوکس، ویندوز (با پشته InfiniBand)، VMware |
| GPU / شتابدهندهها | سرورهای GPU NVIDIA HGX، DGX و سرورهای شخص ثالث |
مشخصات فنی
| پارامتر | MQM9700-NS2R |
|---|---|
| پورتها / سرعت | 64 پورت 400 گیگابیت بر ثانیه (32 کانکتور OSFP)؛ تا 128 پورت @ 200 گیگابیت بر ثانیه با تقسیم |
| توان عملیاتی تجمعی | 51.2 ترابیت بر ثانیه دوطرفه |
| نرخ بسته | >66.5 میلیارد بسته در ثانیه (BPPS) |
| فرم فاکتور | رک مونت 1U، 43.6 x 438 x 660.4 میلیمتر |
| وزن | 14.5 کیلوگرم |
| منبع تغذیه | 1+1 افزونه، قابل تعویض داغ، 200-240 ولت متناوب، 80+ Gold، ENERGY STAR |
| خنککننده | جریان هوای کانکتور به پاور (C2P)، فنهای قابل تعویض داغ |
| مدیریت | مدیر زیرشبکه داخلی (تا 2000 گره) |
| پورتهای مدیریت | 1x USB 3.0، 1x USB (I2C)، 1x RJ45، 1x RJ45 (UART) |
| CPU / حافظه | x86 Coffee Lake i3، 8 گیگابایت DDR4 SO-DIMM، 16 گیگابایت M.2 SSD |
| نرمافزار | MLNX-OS (مدیریت کامل شاسی) |
| دمای عملیاتی | 0 تا 40 درجه سانتیگراد |
| رطوبت (عملیاتی) | 10% تا 85% بدون میعان |
| ارتفاع | تا 3050 متر |
| ایمنی / EMC | RoHS، CB، cTUVus، CE، CU؛ FCC، VCCI، ICES، RCM |
| گارانتی | 1 سال (گزینههای تمدید موجود است) |
راهنمای انتخاب
| شماره قطعه قابل سفارش | توضیحات | جریان هوا | مدیریت |
|---|---|---|---|
| MQM9700-NS2R | 64 پورت 400 گیگابیت بر ثانیه، 32 OSFP، مدیریت شده، جریان هوای C2P | کانکتور به پاور (C2P) | مدیر زیرشبکه داخلی |
| MQM9700-NS2F | 64 پورت 400 گیگابیت بر ثانیه، مدیریت شده، جریان هوای P2C | جلو به عقب (P2C) | مدیر زیرشبکه داخلی |
| MQM9790-NS2R | 64 پورت 400 گیگابیت بر ثانیه، مدیریت نشده، جریان هوای C2P | کانکتور به پاور | خارجی (UFM) |
| MQM9790-NS2F | 64 پورت 400 گیگابیت بر ثانیه، مدیریت نشده، جریان هوای P2C | جلو به عقب | خارجی (UFM) |
MQM9700-NS2R برای استقرارهایی که نیاز به راهحل مدیریت مستقل با مدیر زیرشبکه داخلی، تا 2000 گره و جریان هوای کانکتور به پاور دارند، توصیه میشود. برای فابریکهای بزرگتر یا ویژگیهای پیشرفته UFM، سری QM9790 با مدیریت خارجی را در نظر بگیرید.
مزایا
- تراکم بینظیر: 64 پورت 400G در 1U – فضای رک و توان مصرفی به ازای هر پورت را کاهش میدهد.
- شتابدهی درون شبکهای: SHARPv3 حرکت داده را کاهش داده و بارهای کاری هوش مصنوعی/یادگیری ماشین را تا 32 برابر تسریع میبخشد.
- توپولوژیهای انعطافپذیر: از Fat Tree، DragonFly+، Torus و موارد دیگر برای هر طرح کلاستر پشتیبانی میکند.
- مدیریت ساده شده: مدیر زیرشبکه داخلی عملیات خارج از جعبه را برای حداکثر 2000 گره فعال میکند و زمان راهاندازی را کاهش میدهد.
- انعطافپذیری جریان هوای C2P: با مراکز داده با جریان هوای معکوس (کانکتور به پاور) برای مدیریت حرارتی بهینه مطابقت دارد.
- حفاظت از سرمایهگذاری: سازگار با نسخههای قبلی HDR/EDR و آیندهنگر برای NDR200/400.
سوالات متداول
تفاوت بین MQM9700 و MQM9790 چیست؟
MQM9700 شامل یک مدیر زیرشبکه داخلی است و به طور کامل خارج از جعبه برای حداکثر 2000 گره مدیریت میشود. MQM9790 به صورت خارجی مدیریت میشود و از NVIDIA UFM برای مدیریت پیشرفته فابریک استفاده میکند که برای محیطهای بزرگتر و پویاتر ایدهآل است.
جریان هوای C2P به چه معناست؟
جریان هوای C2P (کانکتور به پاور) به این معنی است که هوا از سمت کانکتور وارد شده و از سمت منبع تغذیه خارج میشود. این برعکس P2C (جلو به عقب) است و در مراکز داده با پیکربندیهای خاص هات-ایسل/کولد-ایسل استفاده میشود.
آیا میتوانم از MQM9700-NS2R با زیرساخت InfiniBand HDR موجود استفاده کنم؟
بله، سوئیچ با سرعتهای HDR، EDR و FDR سازگار است و امکان ارتقاء تدریجی را فراهم میکند.
از چه کابلکشی پشتیبانی میشود؟
کانکتورهای OSFP از کابلهای مسی پسیو/اکتیو و فیبر اکتیو پشتیبانی میکنند. هم ماژولهای نوری و هم کابلهای اتصال مستقیم قابل استفاده هستند.
آیا سوئیچ از عملیات 200 گیگابیت بر ثانیه پشتیبانی میکند؟
بله، با استفاده از فناوری تقسیم پورت NVIDIA، MQM9700-NS2R میتواند تا 128 پورت با سرعت 200 گیگابیت بر ثانیه ارائه دهد.
احتیاطها
- اطمینان حاصل کنید که دمای محیط عملیاتی بین 0 تا 40 درجه سانتیگراد باقی بماند.
- فقط از ماژولها و کابلهای نوری تأیید شده NVIDIA برای عملکرد بهینه استفاده کنید.
- جهت جریان هوا (C2P) باید با محیط نصب مطابقت داشته باشد – چیدمان هات-ایسل/کولد-ایسل رک را تأیید کنید.
- منافذ فن را مسدود نکنید؛ حداقل 5 سانتیمتر فاصله در هر دو طرف حفظ کنید.
- منبع تغذیه باید الزامات 200-240 ولت متناوب را برآورده کند؛ اتصال به زمین الزامی است.
درباره گروه Hong Kong Starsurge
گروه Hong Kong Starsurge Co., Limited که در سال 2008 تأسیس شد، یک ارائهدهنده راهحلهای سختافزار شبکه، خدمات IT و یکپارچهسازی سیستم مبتنی بر فناوری است. با تیمی مجرب از فروش و فنی، ما به صنایعی از جمله دولت، بهداشت، تولید، آموزش، مالی و سازمانی خدمات ارائه میدهیم. Starsurge راهحلهای IoT، سیستمهای مدیریت شبکه، توسعه نرمافزار سفارشی، پشتیبانی چند زبانه و تحویل جهانی را ارائه میدهد. رویکرد مشتریمدار ما کیفیت قابل اعتماد، خدمات پاسخگو و راهحلهای سفارشی را تضمین میکند که به مشتریان در ساخت زیرساخت شبکه کارآمد و مقیاسپذیر کمک میکند.
با Starsurge همکاری کنید – ما قیمتهای رقابتی، حمل و نقل سریع و پشتیبانی مهندسی اختصاصی برای NVIDIA، Mellanox و سایر برندهای پیشرو شبکه ارائه میدهیم.
حقایق کلیدی
| پورتها | 64 عدد 400 گیگابیت بر ثانیه (32 OSFP) |
| توان عملیاتی | 51.2 ترابیت بر ثانیه |
| نرخ بسته | >66.5 BPPS |
| مدیریت | مدیر زیرشبکه داخلی (2000 گره) |
| جریان هوا | C2P (کانکتور به پاور) |
| گارانتی | 1 سال |
ماتریس سازگاری
| دسته بندی | محصولات / استانداردهای سازگار |
|---|---|
| سرورهای GPU | NVIDIA DGX-2، DGX A100، سرورهای مبتنی بر HGX، گرههای GPU شخص ثالث |
| ذخیرهسازی | NVMe از طریق InfiniBand، Lustre، WekaIO، IBM Spectrum Scale |
| مدیریت | مدیر زیرشبکه داخلی، MLNX-OS، OpenSM، SNMP |
| انواع کابل | OSFP به OSFP، OSFP به QSFP (با آداپتور)، اپتیکال اکتیو، DAC |
چک لیست خریدار
- جهت جریان هوا (C2P) را با چیدمان هات-ایسل/کولد-ایسل مرکز داده خود تأیید کنید – این یک مدل جریان هوای معکوس است.
- مدیر زیرشبکه داخلی تا 2000 گره را پشتیبانی میکند – اندازه کلاستر را در این محدوده تأیید کنید.
- الزامات ورودی برق (200-240 ولت متناوب) و افزونگی را تأیید کنید.
- طول و انواع کابلهای OSFP (مس/فیبر) را برای فواصل رک خود بررسی کنید.
- در صورت نیاز برای استقرار حیاتی، گارانتی تمدید شده یا پشتیبانی در محل را درخواست کنید.
