NVIDIA Mellanox MFP7E20-N010 200G QSFP56 SR4 گیرنده نوری MPO-12 APC 50m OM4
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E20-N010 |
| مدرک: | MFP7E20-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل شماره: | MFP7E20-N010 | شکل مواد: | سیم گرد |
|---|---|---|---|
| قدرت کششی مجاز: | 1000N <10000N | گواهی: | RoHS, CE, ISO9001, VDE, CCC |
| مواد غلاف: | پی وی سی | طول: | 10 متر |
| نرخ داده: | 400 گیگابایت در ثانیه | مبدا: | هند / اسرائیل / چین |
| برجسته کردن: | گیرنده NVIDIA Mellanox 200G QSFP56,ماژول نوری Mellanox MFP7E20-N010 SR4,گیرنده QSFP56 SR4 MPO-12 APC |
||
توضیحات محصول
خلاصه ی محصول

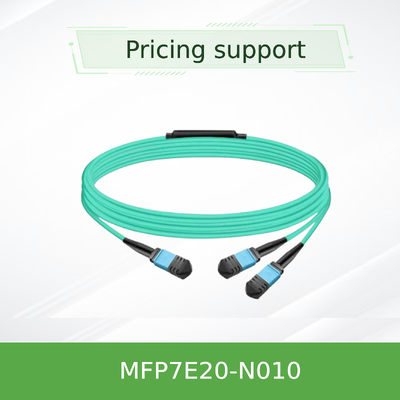

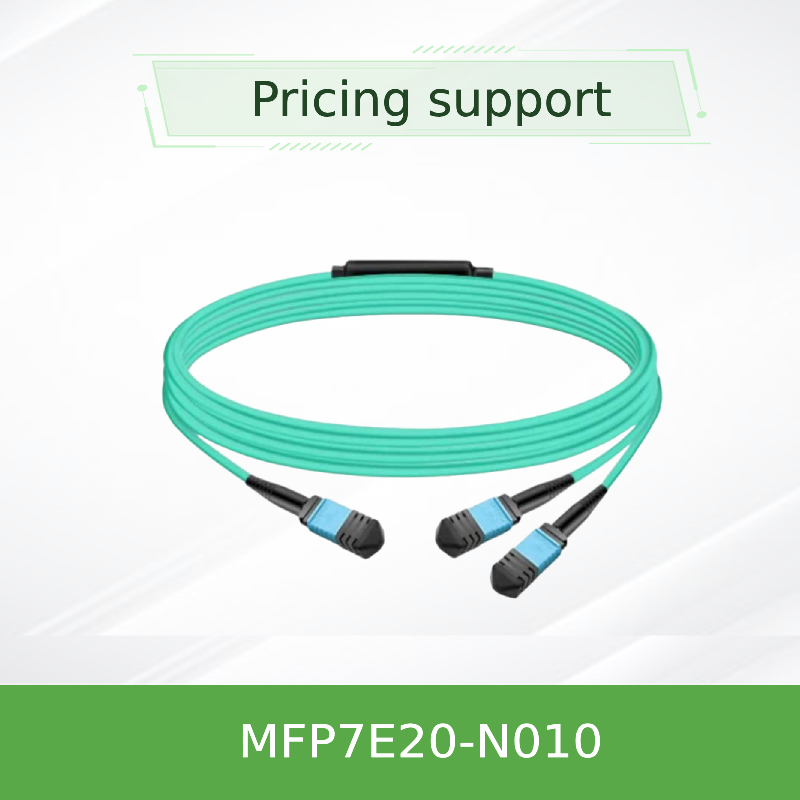

درMellanox MFP7E20-N010یک کابل تقسیم کننده نوری منفعل است که یک رابط دو پورت OSFP 800G را به دو پیوند مستقل 200G / 400G تبدیل می کند.استفاده از 8 فیبر چند حالت فعال (50/125μm) در MPO-12/APC به دو MPO-12/APC، این یک راه حل کم هزینه و کم ضرر برای اتصال سوئیچ های بالا به آداپتورهای ConnectX-7 و DPU های BlueField-3 فراهم می کند.تضمین عملکرد پایدار در پیوندهای PAM4 با سرعت بالا.
ویژگی های کلیدی
- توانایی نفوذ:1× MPO-12/APC به 2× MPO-12/APC برای خروجی های دوگانه 200G/400G
- فیبر چند حالت:50/125μm OM3 (≤30m) / OM4 (≤50m) با ژاکت Aqua LSZH
- سیم کشی متقاطع نوع B:به طور مستقیم TX را به RX برای جفت گیری مستقیم گیرنده متصل می کند
- از دست دادن کم ورودی:≤0.35 dB + 0.0004 × L (dB) در هر صفحه ی انتهای اتصال
- پولیش APC (8°):کاهش بازتاب نوری به ≥35 دی سی بی از دست دادن بازگشت
- قفل کردن با فشار:آزاد کردن سریع، نصب آسان در بنادر متراکم
- انطباقTelcordia GR-1435, IEC 61754-7, RoHS, کلاس 1 ایمنی لیزر
- حمایت از پروتکل:InfiniBand HDR، 200G/400G اترنت، NVLink
تکنولوژی و طراحی
MFP7E20-N010 از مهندسی نوری دقیق NVIDIA استفاده می کند. کانکتورهای MPO-12/APC دارای سوراخ های تراز هستند که با پین های راهنمای گیرنده جفت می شوند و تراز فیبر دقیق را تضمین می کنند.پولیش زاویه 8 درجه منعکس کننده های فرسنل را از بین می برد که می تواند باعث تحریف سیگنال در مدل PAM4 شود. هر کابل برای از دست دادن ورودی ، از دست دادن بازگشت و قطبیت در کارخانه آزمایش می شود. ژاکت LSZH (دخان کم صفر هالوجن) انتشار سموم را در سناریوهای آتش کاهش می دهد ،که آن را برای محیط های مرکز داده مناسب می کند.
ماموریت های معمول
- تغییر به سرور:اتصال سوئیچ های NVIDIA Spectrum-4 یا Quantum-2 به NIC های ConnectX-7 و DPU های BlueField-3 در قفسه های محاسباتی / ذخیره سازی
- 400G به 2 × 200G شکستن:استفاده با گیرنده های دو پورت OSFP DR8 برای تقسیم به دو پیوند 200G برای سرورهای دوگانه
- محاسبات با عملکرد بالا (HPC):اتصال با تاخیر کم برای خوشه های آموزش هوش مصنوعی و ذخیره سازی توزیع شده
- مرکز اطلاعات:پیوندهای کوتاه مدت (تا 50 متر) با یکپارچه سازی پنل پچ
سازگاری
فرستنده ها:NVIDIA MMA4Z00-NS (OSFP دوقلو) ، MMA4Z00-NS400 (OSFP) ، MMA1Z00-NS400 (QSFP112) - همه با رابط MPO-12/APC.
سوئیچ ها / آداپتورها:NVIDIA Spectrum-4، Quantum-2، ConnectX-7، BlueField-3، و هر پورت 400G/200G که OSFP/QSFP112 را با MPO-12/APC قبول می کند.
نوع فیبر:OM3 (≤30m) یا OM4 (≤50m).
سوئیچ ها / آداپتورها:NVIDIA Spectrum-4، Quantum-2، ConnectX-7، BlueField-3، و هر پورت 400G/200G که OSFP/QSFP112 را با MPO-12/APC قبول می کند.
نوع فیبر:OM3 (≤30m) یا OM4 (≤50m).
يادداشت:نمی توان آن را با کانکتورهای UPC (آبی) مخلوط کرد - فقط APC.
مشخصات فنی
| پارامتر | ارزش |
|---|---|
| نوع محصول | کابل تقسیم کننده نوری غیرفعال، MPO-12/APC به 2×MPO-12/APC |
| تعداد فیبر | 8 عضو فعال (4 TX + 4 RX) + 4 عضو غیرفعال |
| نوع فیبر | 50/125μm multimode OM3 (≤30m) / OM4 (≤50m) |
| پولش کانکتور | زاویه تماس فیزیکی (APC) ، 8° |
| ضایعات ورودی (به ازای هر طرف) | ≤0.35 دی بی + 0.0004×L (L در متر) |
| بازده از دست دادن | ≥35 دبیل |
| دمای کار | از 0 °C تا 70 °C |
| دمای ذخیره سازی | -40 °C تا 85 °C |
| رطوبت (غیر فشرده سازی) | 10٪ تا 85٪ RH |
| مواد ژاکت | LSZH (هالوجن صفر دود کم) ، Aqua، OFNR |
| حداقل شعاع خم | 30 میلی متر (در هر نقطه از کابل) |
| قطر کابل | 3.0 ± 0.2 میلی متر |
| توپولوژی سیم کشی | نوع B (crossover) |
| مقررات | لیزرهای CB، cTUVus، CE، FCC کلاس A، ICES، RCM، VCCI، کلاس 1 (IEC 60825-1) |
| طول (N010) | 10 متر (طول سفارشی در دسترس است) |
راهنمای انتخاب
| شماره سفارش بخش | توضیحات | طول |
|---|---|---|
| MFP7E20-N003 | MMF، MPO-12 APC به 2×MPO-12 APC | 3 متر |
| MFP7E20-N005 | MMF، MPO-12 APC به 2×MPO-12 APC | 5 متر |
| MFP7E20-N007 | MMF، MPO-12 APC به 2×MPO-12 APC | 7 متر |
| MFP7E20-N010 | MMF، MPO-12 APC به 2×MPO-12 APC | 10 متر |
| MFP7E20-N015 | MMF، MPO-12 APC به 2×MPO-12 APC | 15 متر |
| MFP7E20-N020 | MMF، MPO-12 APC به 2×MPO-12 APC | 20 متر |
| MFP7E20-N030 | MMF، MPO-12 APC به 2×MPO-12 APC | 30 متر |
| MFP7E20-N050 | MMF، MPO-12 APC به 2×MPO-12 APC | 50 متر |
برای طول هایی که ذکر نشده اند، لطفا با تیم فروش ما برای گزینه های سفارشی تماس بگیرید.
مزیت های اصلی
- از لحاظ فضا کارآمد:طراحی Breakout استفاده از پورت را در سوئیچ های با چگالی بالا کاهش می دهد
- تماميت سيگنال برتر:پولیش APC و تراز دقیق فیروول نرخ خطای بیت پایین تر در PAM4
- محکم و قابل اعتماد:آزمایش شده در کارخانه برای IL / RL، چرخه حرارتی و مقاومت کششی
- محیط زیست آگاه:کت LSZH با استانداردهای سختگیرانه ایمنی آتش و محیط زیست مطابقت دارد
- آماده براي آينده:پشتیبانی از 200G در هر خط، مقیاس پذیر به 800G با OSFP دو پورت
ماتریس سازگاری
| نوع گیرنده | پیکربندی پورت | نرخ داده |
|---|---|---|
| NVIDIA MMA4Z00-NS (OSFP) | دو پورت، 2×MPO-12 APC | 800G (2×400G) |
| NVIDIA MMA4Z00-NS400 (OSFP) | یک پورت، MPO-12 APC | 400G |
| NVIDIA MMA1Z00-NS400 (QSFP112) | یک پورت، MPO-12 APC | 400G |
| OSFP/QSFP112 شخص ثالث | رابط MPO-12 APC | 200G/400G (بررسی IL) |
حقایق کلیدی
شماره قسمت:MFP7E20-N010
نوع کانکتور:MPO-12/APC (زنان)
نسبت شکستن:1 → 2 (دوبل 200G/400G)
حداکثر دسترسی:50 متر (OM4) ، 30 متر (OM3)
هسته فیبر:50/125μm مولتی مد
پروتکل ها:اترنت، InfiniBand، NVLink
لیست بررسی خریدار
- تایید کنید که پورت فرستنده شما MPO-12/APC (نه UPC) است
- بررسی طول کابل مورد نیاز (N010 = 10m)
- مطمئن شوید که کارخانه فیبر شما OM3 یا OM4 چند حالت است
- بررسی کنید که سوئیچ / آداپتور شما از قطب نوع B پشتیبانی می کند
- بودجه ضایعات ورودی لینک خود را بررسی کنید (از جمله پنل های پچ)
پرسش های مکرر
سوال: تفاوت بین MFP7E20-N010 و کابل استاندارد MPO-12 چیست؟
A: این یک کابل تقسیم کننده 1 تا 2 با کراس اوور نوع B است که به طور خاص برای تقسیم یک گیرنده OSFP 800G دو پورت به دو پیوند 200G / 400G طراحی شده است. کابل های استاندارد MPO معمولاً مستقیم هستند.
سوال: آیا می توانم از این کابل با فرستنده های 100G یا 40G استفاده کنم؟
A: نه، برای سیگنال 200G / 400G PAM4 بهینه شده است. ممکن است الزامات از دست دادن ورودی را برای نوری NRZ قدیمی برآورده نکند.
سوال: حداکثر فاصله پشتیبانی شده چیست؟
A: 50 متر بر روی فیبر OM4 (با دو اتصال پنل پچ). برای OM3، حد 30 متر است.
س: آیا کابل با QSFP-DD یا SFP-DD سازگار است؟
A: این رابط با گیرنده های MPO-12/APC است؛ QSFP-DD و SFP-DD به طور معمول از کانکتورهای مختلف (به عنوان مثال MPO-16 یا LC) استفاده می کنند. لطفا نوع گیرنده خود را تأیید کنید.
اقدامات احتیاطی
- نگه داشتن پوشک های گرد و غبار بر روی کانکتورها تا زمان نصب برای جلوگیری از آلودگی
- همیشه تمیز کردن هر دو فیروول کابل و گیرنده گیرنده با یک پاک کننده نوری تایید شده قبل از جفت گیری
- کابل را محکم تر از شعاع حداقل 30 میلی متر خم نکنید
- از قرار گرفتن در معرض مایعات یا حلال ها اجتناب کنید؛ ژاکت LSZH در برابر همه مواد مقاوم نیست
- رعایت احتیاط های استاندارد ESD در هنگام دست زدن (اگرچه کابل منفعل است، آن را به گیرنده های حساس ESD متصل می کند)
