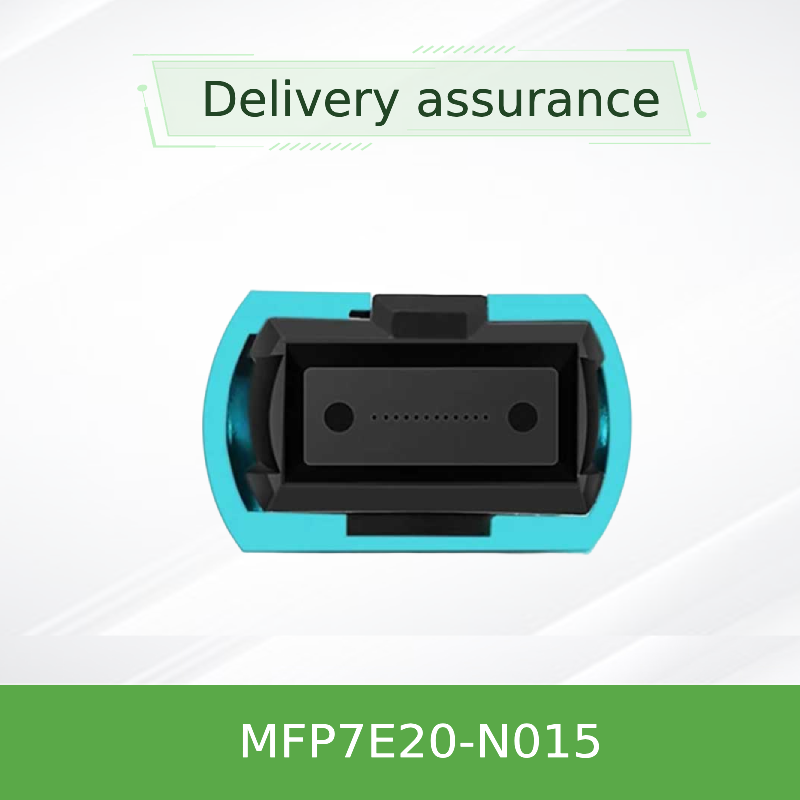

NVIDIA MFP7E20-N015 1:2 کابل تقسیم کننده 800G به 2x400G MPO-12/APC OM4, 15m
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E20-N015 |
| مدرک: | MFP7E20-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل شماره: | MFP7E20-N015 | شکل مواد: | سیم گرد |
|---|---|---|---|
| قدرت کششی مجاز: | 1000N <10000N | گواهی: | RoHS, CE, ISO9001, VDE, CCC |
| مواد غلاف: | پی وی سی | طول: | 15 متر |
| نرخ داده: | 400 گیگابایت در ثانیه | مبدا: | هند / اسرائیل / چین |
| برجسته کردن: | کابل تقسیم کننده NVIDIA 800G تا 400G,کابل فیبر MPO-12 APC OM4,کابل تقسیم کننده 15 متری Nvidia MPO |
||
توضیحات محصول
کابل اسپلیتر نوری پسیو Mellanox MFP7E20-N015 رابط فرستنده و گیرنده OSFP 800G دو پورتی را به دو لینک مستقل 200G/400G تبدیل می کند. با استفاده از 8 فیبر مالتی مود فعال (50/125 میکرومتر) در پیکربندی شکاف MPO-12/APC به دوگانه MPO-12/APC، راه حلی مقرون به صرفه و با افت کم برای اتصال سوئیچ های بالای رک به آداپتورهای ConnectX-7 و DPU های BlueField-3 ارائه می دهد. پولیش تماس فیزیکی زاویه دار (APC) بازتاب های برگشتی را به حداقل می رساند و از عملکرد پایدار در لینک های PAM4 با سرعت بالا اطمینان حاصل می کند.
- قابلیت شکاف: 1× MPO-12/APC به 2× MPO-12/APC برای خروجی های دوگانه 200G/400G
- فیبر مالتی مود: 50/125 میکرومتر OM3 (≤30 متر) / OM4 (≤50 متر) با روکش آکوا LSZH
- سیم کشی متقاطع نوع B: مستقیماً TX را به RX برای جفت شدن مستقیم فرستنده و گیرنده متصل می کند
- افت درج کم: ≤0.35 دسی بل + 0.0004×L (دسی بل) در هر سطح انتهایی کانکتور
- پولیش APC (8 درجه): بازتاب نوری برگشتی را به اتلاف بازگشتی ≥35 دسی بل کاهش می دهد
- قفل فشاری-کششی: آزادسازی سریع، نصب آسان در پورت های متراکم
- انطباق: Telcordia GR-1435، IEC 61754-7، RoHS، ایمنی لیزر کلاس 1
- پشتیبانی پروتکل: InfiniBand HDR، 200G/400G Ethernet، NVLink
MFP7E20-N015 از مهندسی نوری دقیق NVIDIA بهره می برد. کانکتورهای MPO-12/APC دارای سوراخ های تراز هستند که با پین های راهنمای فرستنده و گیرنده جفت می شوند و از تراز دقیق فیبر اطمینان حاصل می کنند. پولیش زاویه دار 8 درجه ای از بازتاب های فرسنل که می تواند باعث اعوجاج سیگنال در مدولاسیون PAM4 شود، جلوگیری می کند. هر کابل برای افت درج، اتلاف بازگشتی و قطبیت در کارخانه آزمایش می شود. روکش LSZH (دود کم، هالوژن صفر) انتشار مواد سمی را در سناریوهای آتش سوزی کاهش می دهد و آن را برای محیط های مراکز داده مناسب می کند.
- سوئیچ به سرور: سوئیچ های NVIDIA Spectrum-4 یا Quantum-2 را به کارت های شبکه ConnectX-7 و DPU های BlueField-3 در رک های محاسباتی/ذخیره سازی متصل کنید
- شکاف 400G به 2×200G: برای دو سرور با فرستنده و گیرنده های OSFP DR8 دو پورتی استفاده کنید تا به دو لینک 200G تقسیم شود
- محاسبات با کارایی بالا (HPC): اتصال با تأخیر کم برای خوشه های آموزش هوش مصنوعی و ذخیره سازی توزیع شده
- بین رک های مرکز داده: لینک های برد کوتاه (تا 50 متر) با ادغام پنل پچ
فرستنده و گیرنده ها: NVIDIA MMA4Z00-NS (دوگانه OSFP)، MMA4Z00-NS400 (OSFP)، MMA1Z00-NS400 (QSFP112) - همه با رابط MPO-12/APC.
سوئیچ ها / آداپتورها: NVIDIA Spectrum-4، Quantum-2، ConnectX-7، BlueField-3، و هر پورت 400G/200G که OSFP/QSFP112 با MPO-12/APC را می پذیرد.
نوع فیبر: مالتی مود OM3 (≤30 متر) یا OM4 (≤50 متر). روکش آکوا. قابل اختلاط با کانکتورهای UPC (آبی نیست) - فقط APC.
| پارامتر | مقدار |
|---|---|
| نوع محصول | کابل اسپلیتر نوری پسیو، MPO-12/APC به 2×MPO-12/APC |
| تعداد فیبر | 8 فعال (4 TX + 4 RX) + 4 عضو استحکام غیرفعال |
| نوع فیبر | 50/125 میکرومتر مالتی مود OM3 (≤30 متر) / OM4 (≤50 متر) |
| پولیش کانکتور | تماس فیزیکی زاویه دار (APC)، 8 درجه |
| افت درج (در هر انتها) | ≤0.35 دسی بل + 0.0004×L (L بر حسب متر) |
| اتلاف بازگشتی | ≥35 دسی بل |
| دمای عملیاتی | 0 درجه سانتیگراد تا 70 درجه سانتیگراد |
| دمای ذخیره سازی | -40 درجه سانتیگراد تا 85 درجه سانتیگراد |
| رطوبت (غیر متراکم) | 10% - 85% RH |
| جنس روکش | LSZH (دود کم، هالوژن صفر)، آکوا، OFNR |
| حداقل شعاع خمش | 30 میلی متر (در هر نقطه از کابل) |
| قطر کابل | 3.0 ± 0.2 میلی متر |
| توپولوژی سیم کشی | نوع B (متقاطع) |
| مقررات | CB، cTUVus، CE، FCC کلاس A، ICES، RCM، VCCI، لیزر کلاس 1 (IEC 60825-1) |
| طول (N015) | 15 متر |
| شماره قطعه سفارش | توضیحات | طول |
|---|---|---|
| MFP7E20-N003 | MMF، MPO-12 APC به 2×MPO-12 APC | 3 متر |
| MFP7E20-N005 | MMF، MPO-12 APC به 2×MPO-12 APC | 5 متر |
| MFP7E20-N007 | MMF، MPO-12 APC به 2×MPO-12 APC | 7 متر |
| MFP7E20-N010 | MMF، MPO-12 APC به 2×MPO-12 APC | 10 متر |
| MFP7E20-N015 | MMF، MPO-12 APC به 2×MPO-12 APC | 15 متر |
| MFP7E20-N020 | MMF، MPO-12 APC به 2×MPO-12 APC | 20 متر |
| MFP7E20-N030 | MMF، MPO-12 APC به 2×MPO-12 APC | 30 متر |
| MFP7E20-N050 | MMF، MPO-12 APC به 2×MPO-12 APC | 50 متر |
برای طول های ذکر نشده، لطفاً برای گزینه های سفارشی با تیم فروش ما تماس بگیرید.
| نوع فرستنده و گیرنده | پیکربندی پورت | نرخ داده |
|---|---|---|
| NVIDIA MMA4Z00-NS (OSFP) | دو پورت، 2×MPO-12 APC | 800G (2×400G) |
| NVIDIA MMA4Z00-NS400 (OSFP) | تک پورت، MPO-12 APC | 400G |
| NVIDIA MMA1Z00-NS400 (QSFP112) | تک پورت، MPO-12 APC | 400G |
| OSFP/QSFP112 شخص ثالث | رابط MPO-12 APC | 200G/400G (تأیید IL) |
- تأیید کنید که پورت فرستنده و گیرنده شما MPO-12/APC است (نه UPC)
- طول کابل مورد نیاز را تأیید کنید (N015 = 15 متر)
- اطمینان حاصل کنید که زیرساخت فیبر شما مالتی مود OM3 یا OM4 است
- بررسی کنید که سوئیچ/آداپتور شما از قطبیت نوع B پشتیبانی می کند
- بودجه افت درج لینک خود را مرور کنید (شامل پنل های پچ)
- درپوش های گرد و غبار را تا لحظه نصب روی کانکتورها نگه دارید تا از آلودگی جلوگیری شود
- همیشه قبل از اتصال، هم فرول کابل و هم پذیرنده فرستنده و گیرنده را با یک پاک کننده نوری تأیید شده تمیز کنید
- کابل را کمتر از حداقل شعاع 30 میلی متر خم نکنید
- از قرار گرفتن در معرض مایعات یا حلال ها خودداری کنید؛ روکش LSZH در برابر همه مواد مقاوم شیمیایی نیست
- هنگام نگهداری، اقدامات احتیاطی استاندارد ESD را رعایت کنید (اگرچه کابل پسیو است، اما به فرستنده و گیرنده های حساس به ESD متصل می شود)
