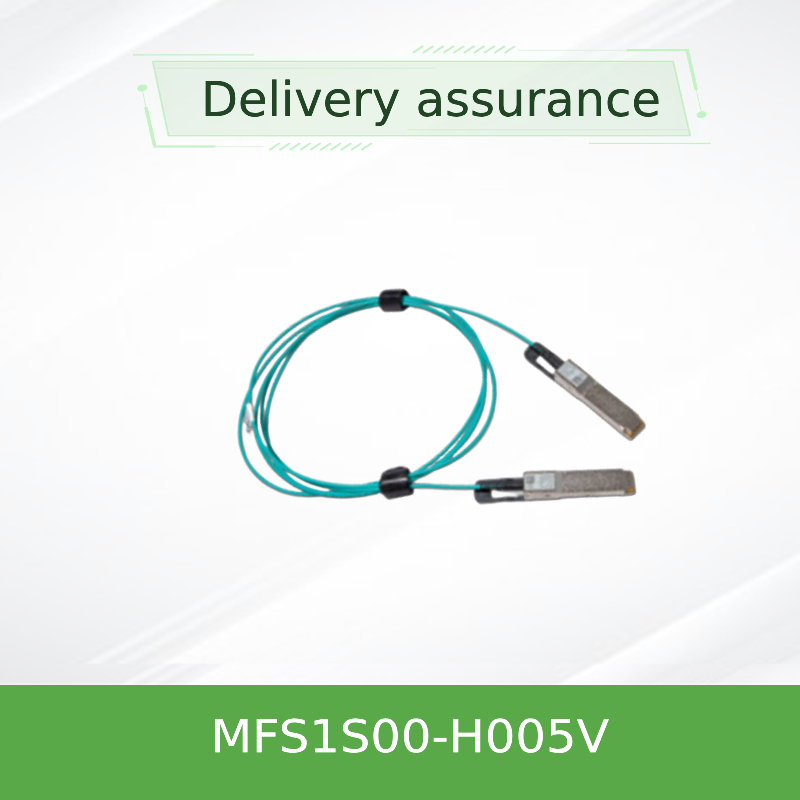

NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC 200Gb / s InfiniBand HDR و اترنت
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFS1S00-H005V |
| مدرک: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | تکنولوژی: | بی نهایت |
| تایپ کنید: | کابل AOC Mellanox | طول کابل: | 5 متر |
| مدل: | MFS1S00-H005V | نام: | کابل AOC ملانوکس MFS1S00-H005V کابل نوری فعال تا 200 گیگابیت بر ثانیه IB HDR QSFP56 5 متر |
| کلمه کلیدی: | کابل AOC Mellanox | ||
| برجسته کردن: | کابل AOC NVIDIA QSFP56 MMF,کابل HDR 200Gb/s InfiniBand,کابل نوری اترنت QSFP56 |
||
توضیحات محصول
NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC
کابل نوری فعال فیبر چند حالت مبتنی بر VCSEL برای InfiniBand HDR و 200GbE ️ طول 5m
خلاصه ی محصول
NVIDIA MFS1S00-H005V یک کابل نوری فعال 200Gb / s QSFP56 با عملکرد بالا (AOC) است که برای اتصال های کوتاه مدت در مراکز داده طراحی شده است.ویژگی های زمان بندی مجدد قابل انتخاب در هر خط، و اتصال قابل اعتماد و انرژی کارآمد را برای InfiniBand HDR و سیستم های 200 گیگابیت اترنت فراهم می کند.
ویژگی های کلیدی
- سرعت داده: تا 200Gb/s (4×50Gb/s PAM4)
- پشتیبانی پروتکل: InfiniBand HDR، 200GbE
- دامنه: تا 100 متر از طریق فیبر چند حالت
- قدرت کم: 5.0W معمولی در هر طرف (با زمان بندی مجدد)
- قابل وصل شدن گرم: فاکتور فرم QSFP56، سازگار با SFF-8665
- مدیریت: SFF-8636 رابط I2C با DDM
- قابل برنامه ریزی: Rx آمپلیتود خروجی و پیش تاکید
- انطباق: RoHS، کلاس 1 ایمنی لیزر
تکنولوژی و طراحی
MFS1S00-H005V از فناوری VCSEL (Vertical Cavity Surface-Emitting Laser) در طول موج 850nm استفاده می کند ، همراه با فیبر چند حالت با سرعت بالا.هر خط دارای زمان بندی مستقل برای هر دو مسیر ارسال و دریافت استاین کابل شامل نظارت دیجیتال تشخیصی (DDM) برای ردیابی در زمان واقعی قدرت نوری، درجه حرارت، ولتاژ و جریان تعصب است.
ماموریت های معمول
- پارچه های HDR InfiniBand: اتصال سوئیچ ها به سرورها و ذخیره سازی در خوشه های HPC
- جمع آوری 200GbE: اتصال سوئیچ های SN3700 و SN4600 در معماری های بالا یا برگ ستون فقرات
- اتصال های متقابل مرکز داده: ارتباطات کوتاه مدت (تا 100 متر) بین قفسه ها یا در یک ردیف
- خوشه های آموزش هوش مصنوعی/ML: اتصال کم تاخیر و پهنای باند بالا برای سیستم های مبتنی بر GPU
سازگاری
سوئیچ ها: NVIDIA Spectrum SN3700، سری SN4600 و سایر سوئیچ های مجهز به QSFP56 که از 200G InfiniBand یا Ethernet پشتیبانی می کنند.
آداپتورها / DPU ها: ConnectX-6، ConnectX-7، BlueField-2/3 با پورت های QSFP56.
پروتکل ها: InfiniBand HDR (100G/200G) و 200GbE (IEEE 802.3bs).
سازگاری به سیستم بستگی دارد؛ برای پیکربندی های معتبر، به گزارش صلاحیت محصول در سطح سیستم مراجعه کنید.
مشخصات
| پارامتر | ارزش |
|---|---|
| نوع محصول | کابل نوری فعال (AOC) ، QSFP56 |
| نرخ داده | 200Gb/s (4×50Gb/s PAM4) |
| نوع فیبر | چند حالت (MMF) |
| طول موج | 850nm VCSEL |
| دامنه (OM3/OM4) | تا 100 متر |
| ولتاژ تغذیه | 3.3 ولت (3.135 ولت) |
| پراکندگی قدرت (به هر انتها، با بازپرداخت) | 5.0W معمول |
| دمای محیط کار | از 0 °C تا 70 °C |
| دمای ذخیره سازی | -40 °C تا 85 °C |
| رطوبت نسبی (کار) | ۵٪ ۸۵٪ |
| نوع کانکتور | QSFP56 (متوافق با SFF-8665) |
| رابط مدیریت | I2C (SFF-8636) |
| تشخیص دیجیتال (DDM) | Tx/Rx قدرت، دمای، ولتاژ، جریان انحراف |
| مقررات | لیزرهای CB، cTUVus، CE، FCC کلاس A، ICES، RCM، VCCI، کلاس 1 |
| طول (H005V) | 5 متر |
راهنمای انتخاب
| شماره سفارش بخش | توضیحات | طول |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC، IB HDR / 200GbE | 3 متر |
| MFS1S00-H005V | 200G QSFP56 AOC، IB HDR / 200GbE | 5 متر |
| MFS1S00-H010V | 200G QSFP56 AOC، IB HDR / 200GbE | 10 متر |
| MFS1S00-H015V | 200G QSFP56 AOC، IB HDR / 200GbE | 15 متر |
| MFS1S00-H020V | 200G QSFP56 AOC، IB HDR / 200GbE | 20 متر |
| MFS1S00-H030V | 200G QSFP56 AOC، IB HDR / 200GbE | 30 متر |
| MFS1S00-H050V | 200G QSFP56 AOC، IB HDR / 200GbE | 50 متر |
| MFS1S00-H100V | 200G QSFP56 AOC، IB HDR / 200GbE | 100 متر |
برای طول های دیگر یا گزینه های سفارشی، لطفا با تیم فروش ما تماس بگیرید.
مزایا
- دامنه گسترده: به طور قابل توجهی طولانی تر از DAC های مس منفعل، تا 100 متر
- مصرف انرژی کم: 5.0W در هر طرف بودجه انرژی کل مرکز داده را کاهش می دهد
- انتخاب نرخ انعطاف پذیر: از حالت های NRZ (EDR) و PAM4 (HDR) از طریق انتخاب نرخ پشتیبانی می کند
- یکپارچگی سیگنال قوی: برابر سازی قابل برنامه ریزی و زمان بندی مجدد عملکرد قابل اعتماد پیوند را تضمین می کند
- راه اندازی آسان: فاکتور فرم QSFP56 قابل اتصال گرم با قفل فشار
پرسش های مکرر
سوال: تفاوت بین AOC و DAC چیست؟
A: یک AOC (کابل نوری فعال) از فیبر نوری با گیرنده های یکپارچه برای دستیابی به محدوده طولانی تر (تا 100 متر) نسبت به DAC های مس منفعل (معمولا ≤5 متر) استفاده می کند.در حالی که وزن کمتری و ایمنی EMI بهتر را ارائه می دهد.
سوال: آیا می توانم از این کابل با سوئیچ های 100G یا 40G استفاده کنم؟
A: بله، می تواند در حالت NRZ (25.78125 Gb / s) برای برنامه های 100G یا 40G کار کند، اما برای 200G PAM4 بهینه شده است.
سوال: شعاع خم شدن این کابل چقدر است؟
ج: حداقل شعاع خم 30 میلی متر است.
س: آیا کابل قابل وصل شدن گرم است؟
A: بله، کاملاً قابل وصل شدن گرم است و از وارد کردن/از بین بردن زنده بدون خاموش کردن سیستم میزبان پشتیبانی می کند.
اقدامات احتیاطی
- نگه داشتن حفاظ گرد و غبار در کانکتورها تا نصب برای جلوگیری از آلودگی
- قبل از جفت گیری از پاک کننده های اتصال نوری تایید شده استفاده کنید تا از دست دادن کم ورودی اطمینان حاصل شود
- اجتناب از خم کردن کابل محکم تر از شعاع خم حداقل 30 میلی متر
- رعایت احتیاط های استاندارد ESD در طول نصب و دستکاری
- از اتصال دهنده ها نکشید؛ برای قرار دادن یا خارج کردن از آن از کشنده یا قفل استفاده کنید.
