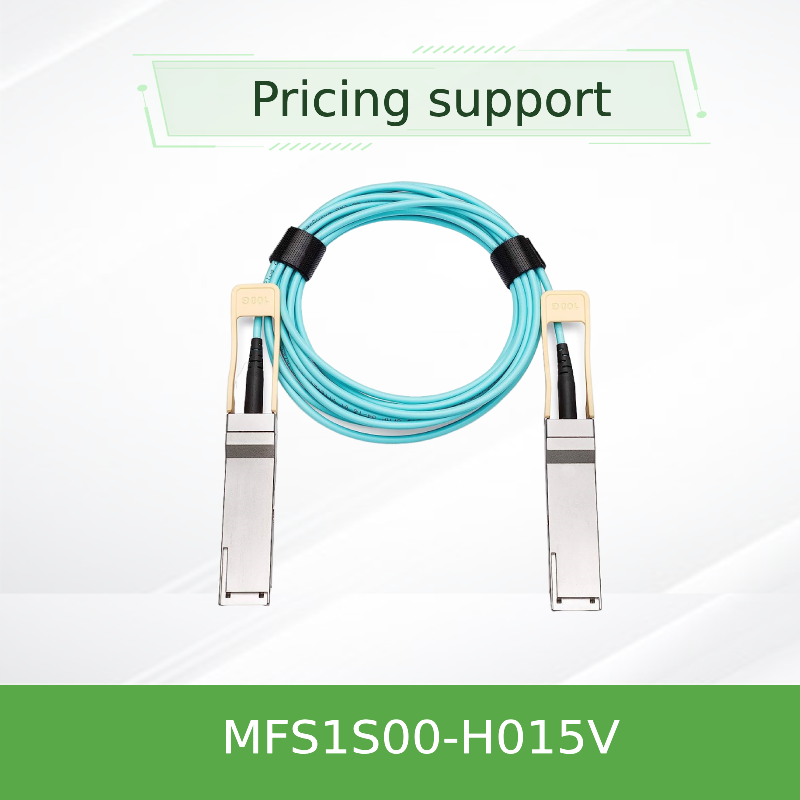

200G QSFP56 کابل نوری فعال برای NVIDIA SN3700/SN4600 سوئیچ MFS1S00-H015V
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFS1S00-H015V |
| مدرک: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | تکنولوژی: | بی نهایت |
| تایپ کنید: | کابل AOC Mellanox | طول کابل: | 15 متر |
| مدل: | MFS1S00-H015V | ||
| برجسته کردن: | کابل نوری 200G QSFP56 برای سوئیچ های NVIDIA,کابل نوری فعال QSFP56 با گارانتی,کابل نوری سازگار با NVIDIA SN3700 SN4600 |
||
توضیحات محصول
کابل نوری فعال 200G QSFP56 برای سوئیچ های NVIDIA SN3700/SN4600
درNVIDIA MFS1S00-H015Vیک کابل نوری فعال (AOC) 200Gb/s QSFP56 با عملکرد بالا است که برای اتصال های کوتاه مدت در مراکز داده طراحی شده است.این AOC فیبر چند حالت مبتنی بر VCSEL از 4 × 50Gb / s PAM4 پشتیبانی می کند و قابلیت اطمینان را فراهم می کند، اتصال انرژی کارآمد برای InfiniBand HDR و سیستم های 200 گیگابیت اترنت.
خلاصه ی محصول
NVIDIA MFS1S00-H015V یک کابل نوری فعال مبتنی بر QSFP56 VCSEL است که پهنای باند 200Gb / s را از طریق فیبر چند حالت فراهم می کند.هرکدام با سرعت تا 50Gb/s با مدل سازی PAM4 کار می کنند.این کابل کاملا با استانداردهای SFF-8665 و SFF-8636 مطابقت دارد و از نصب و مدیریت I2C در حالی که صرفه جویی در قدرت معمولی 5.0W در هر انتهای با فعال کردن زمان مجدد پشتیبانی می کند.
ویژگی های کلیدی
- نرخ داده:تا 200Gb/s (4× 50Gb/s PAM4)
- حمایت از پروتکل:InfiniBand HDR، 200GbE
- محدوده:تا 100 متر از طریق فیبر چند حالت
- قدرت کم:5.0W معمولی در هر طرف (با زمان بندی مجدد)
- قابل وصل کردن گرم:فاکتور فرم QSFP56، مطابق با SFF-8665
- مدیریت:رابط SFF-8636 I2C با DDM
- قابل برنامه ریزی:آمپلیتود خروجی Rx و تأکید قبلی
- انطباقRoHS، کلاس 1 ایمنی لیزر
تکنولوژی و طراحی
MFS1S00-H015V از فناوری VCSEL (Vertical Cavity Surface-Emitting Laser) در طول موج 850nm همراه با فیبر چند حالت با سرعت بالا استفاده می کند.هر خط دارای زمان بندی مستقل برای هر دو مسیر ارسال و دریافت استاین کابل شامل نظارت دیجیتال تشخیصی (DDM) برای ردیابی در زمان واقعی قدرت نوری، درجه حرارت، ولتاژ و جریان تعصب است.با برنامه ریزی قابل Tx مساوات و Rx آمپلیت خروجی / پیش تاکید برای تنظیم دقیق.
ماموریت های معمول
- پارچه های HDR InfiniBand:اتصال سوئیچ ها به سرورها و ذخیره سازی در خوشه های HPC
- جمع آوری 200GbE:سوئیچ های SN3700 و SN4600 در معماری های بالا یا برگ ستون فقرات
- ارتباطات مرکز اطلاعات:اتصال کوتاه مدت (تا 100 متر) بین قفسه ها یا در یک ردیف
- گروه های آموزشی هوش مصنوعی/ML:اتصال کم تاخیر و پهنای باند بالا برای سیستم های مبتنی بر GPU
سازگاری
سوئیچ ها:NVIDIA Spectrum SN3700، سری SN4600 و سایر سوئیچ های مجهز به QSFP56 که از 200G InfiniBand یا Ethernet پشتیبانی می کنند.
آداپتورها / DPU ها:ConnectX-6، ConnectX-7، BlueField-2/3 با پورت های QSFP56
پروتکل ها:InfiniBand HDR (100G/200G) و 200GbE (IEEE 802.3bs).
آداپتورها / DPU ها:ConnectX-6، ConnectX-7، BlueField-2/3 با پورت های QSFP56
پروتکل ها:InfiniBand HDR (100G/200G) و 200GbE (IEEE 802.3bs).
سازگاری به سیستم بستگی دارد؛ برای پیکربندی های معتبر، به گزارش صلاحیت محصول در سطح سیستم مراجعه کنید.
مشخصات
| پارامتر | ارزش |
|---|---|
| نوع محصول | کابل نوری فعال (AOC) ، QSFP56 |
| نرخ داده | 200Gb/s (4× 50Gb/s PAM4) |
| نوع فیبر | چند حالت (MMF) |
| طول موج | 850nm VCSEL |
| دامنه (OM3/OM4) | تا 100 متر |
| ولتاژ تغذیه | 3.3V (3.135V - 3.465V) |
| پراکندگی قدرت (به هر انتها، با بازپرداخت) | 5.0W معمول |
| دمای محیط کار | از 0 °C تا 70 °C |
| دمای ذخیره سازی | -40 °C تا 85 °C |
| رطوبت نسبی (کار) | ۵ تا ۸۵ درصد |
| نوع کانکتور | QSFP56 (متوافق با SFF-8665) |
| رابط مدیریت | I2C (SFF-8636) |
| تشخیص دیجیتال (DDM) | Tx/Rx قدرت، دمای، ولتاژ، جریان انحراف |
| مقررات | لیزرهای CB، cTUVus، CE، FCC کلاس A، ICES، RCM، VCCI، کلاس 1 |
| طول (H015V) | 15 متر |
راهنمای انتخاب
| شماره سفارش بخش | توضیحات | طول |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC، IB HDR / 200GbE | 3 متر |
| MFS1S00-H005V | 200G QSFP56 AOC، IB HDR / 200GbE | 5 متر |
| MFS1S00-H010V | 200G QSFP56 AOC، IB HDR / 200GbE | 10 متر |
| MFS1S00-H015V | 200G QSFP56 AOC، IB HDR / 200GbE | 15 متر |
| MFS1S00-H020V | 200G QSFP56 AOC، IB HDR / 200GbE | 20 متر |
| MFS1S00-H030V | 200G QSFP56 AOC، IB HDR / 200GbE | 30 متر |
| MFS1S00-H050V | 200G QSFP56 AOC، IB HDR / 200GbE | 50 متر |
| MFS1S00-H100V | 200G QSFP56 AOC، IB HDR / 200GbE | 100 متر |
برای طول های دیگر یا گزینه های سفارشی، لطفا با تیم فروش ما تماس بگیرید.
مزایا
- دامنه گسترده:به طور قابل توجهی طولانی تر از DAC های مس منفعل، تا 100 متر
- مصرف انرژی کم:5.0W در هر انتهای کاهش بودجه انرژی مرکز داده
- انتخاب انعطاف پذیر نرخ:از حالت های NRZ (EDR) و PAM4 (HDR) از طریق انتخاب نرخ پشتیبانی می کند
- صداقت سیگنال قوی:تعادل قابل برنامه ریزی و زمان بندی مجدد عملکرد قابل اعتماد پیوند را تضمین می کند
- راه اندازی آسان:فاکتور فرم QSFP56 قابل اتصال گرم با قفل فشار و کشش
خدمات و پشتیبانی
به عنوان یک شریک مجاز NVIDIA Mellanox، گروه ستارزورج هنگ کنگ ارائه می دهد:
- مشاوره فنی قبل از فروش برای طراحی پارچه InfiniBand و Ethernet
- لجستیک جهانی با ردیابی در زمان واقعی و پشتیبانی از گمرکی
- گارانتی استاندارد یک ساله در برابر نقص های سازمانی
- توصیه های سازگاری نرم افزار برای سوئیچ و آداپتور NVIDIA
- پشتیبانی چند زبانی (انگلیسی، چینی، کانتونی) از طریق ایمیل یا تلفن
پرسش های مکرر
سوال: تفاوت بین AOC و DAC چیست؟
A: یک AOC (کابل نوری فعال) از فیبر نوری با گیرنده های یکپارچه برای دستیابی به محدوده طولانی تر (تا 100 متر) نسبت به DAC های مس منفعل (معمولا ≤5 متر) استفاده می کند.در حالی که وزن کمتری و ایمنی EMI بهتر را ارائه می دهد.
سوال: آیا می توانم از این کابل با سوئیچ های 100G یا 40G استفاده کنم؟
A: بله، می تواند در حالت NRZ (25.78125 Gb / s) برای برنامه های 100G یا 40G کار کند، اما برای 200G PAM4 بهینه شده است.
سوال: شعاع خم شدن این کابل چقدر است؟
ج: حداقل شعاع خم 30 میلی متر است.
س: آیا کابل قابل وصل شدن گرم است؟
A: بله، کاملاً قابل وصل شدن گرم است و از وارد کردن/از بین بردن زنده بدون خاموش کردن سیستم میزبان پشتیبانی می کند.
اقدامات احتیاطی
- نگه داشتن حفاظ گرد و غبار در کانکتورها تا نصب برای جلوگیری از آلودگی
- قبل از جفت گیری از پاک کننده های اتصال نوری تایید شده استفاده کنید تا از دست دادن کم ورودی اطمینان حاصل شود
- اجتناب از خم کردن کابل محکم تر از شعاع خم حداقل 30 میلی متر
- رعایت احتیاط های استاندارد ESD در طول نصب و دستکاری
- از اتصال دهنده ها نکشید؛ برای قرار دادن یا خارج کردن از آن از کشنده یا قفل استفاده کنید.
در مورد گروه ستارگان هنگ کنگ
شرکت هنگ کنگ Starsurge Group Co.یک ارائه دهنده مبتنی بر فناوری از سخت افزار شبکه، خدمات فناوری اطلاعات و راه حل های ادغام سیستم است. از سال 2008، ما به مشتریان در سراسر جهان با تجهیزات شبکه ای از جمله سوئیچ ها، NIC ها،نقاط دسترسی بی سیم، کنترل کننده ها ، کابل ها و ماژول های نوری. تیم های فروش و فنی با تجربه ما از صنایع متنوعی مانند دولت ، مراقبت های بهداشتی ، تولید ، آموزش ، امور مالی و شرکت پشتیبانی می کنند.ما راه حل های سفارشی را ارائه می دهیم، لجستیک جهانی و پشتیبانی چند زبانی - همه بر اساس تعهد اول مشتری به قابلیت اطمینان، عملکرد و مقیاس پذیری ساخته شده است.
حقایق کلیدی
- شماره قسمت:MFS1S00-H015V
- فاکتور شکل:QSFP56 (SFF-8665)
- نرخ داده:200Gb/s (4×50G PAM4)
- محدوده:تا 100 متر (OM4)
- پروتکل ها:InfiniBand HDR، 200GbE
- قدرت:5.0W معمولاً در هر طرف
ماتریس سازگاری
| نوع دستگاه | سیستم عامل های پشتیبانی شده |
|---|---|
| سوئیچ های InfiniBand | سری NVIDIA Quantum-2، SB7800، SB7900 |
| سوئیچ های اترنت | NVIDIA Spectrum SN3700، SN4600، SN4700 |
| آداپتورها / DPU ها | ConnectX-6، ConnectX-7، BlueField 2/3 |
| شخص ثالث | سوئیچ های مجهز به QSFP56 که از 200G پشتیبانی می کنند (بررسی انطباق) |
لیست بررسی خریدار
- تایید کنید که پورت سوئیچ / آداپتور شما از QSFP56 و 200G PAM4 یا NRZ پشتیبانی می کند
- بررسی طول کابل مورد نیاز (H015V = 15m)
- مطمئن شوید که سیستم شما از پروتکل مورد نیاز (InfiniBand HDR یا 200GbE) پشتیبانی می کند
- بررسی بودجه قدرت و خنک کننده برای ماژول QSFP56
- بررسی گزارش صلاحیت در سطح سیستم برای پیکربندی های معتبر
