کابل مسی پسیو اینفینیباند EDR انویدیا ملانوکس MCP1600-E003E26 100G QSFP28 DAC
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MCP1600-E003E26 |
| مدرک: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| گارانتی: | 1 سال | نام: | کابل DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG کابل شبکه Infiniban |
|---|---|---|---|
| طول کابل: | 3 متر | کلمه کلیدی: | کابل Mellanox DAC |
| وضعیت: | نو و اصل | تایپ کنید: | کابل AOC Mellanox |
| در دسترس بودن: | سهام | تکنولوژی: | بی نهایت |
| برجسته کردن: | کابل DAC انویدیا ملانوکس 100G QSFP28,کابل مسی پسیو اینفینیباند EDR,کابل ملانوکس MCP1600-E003E26 100G |
||
توضیحات محصول

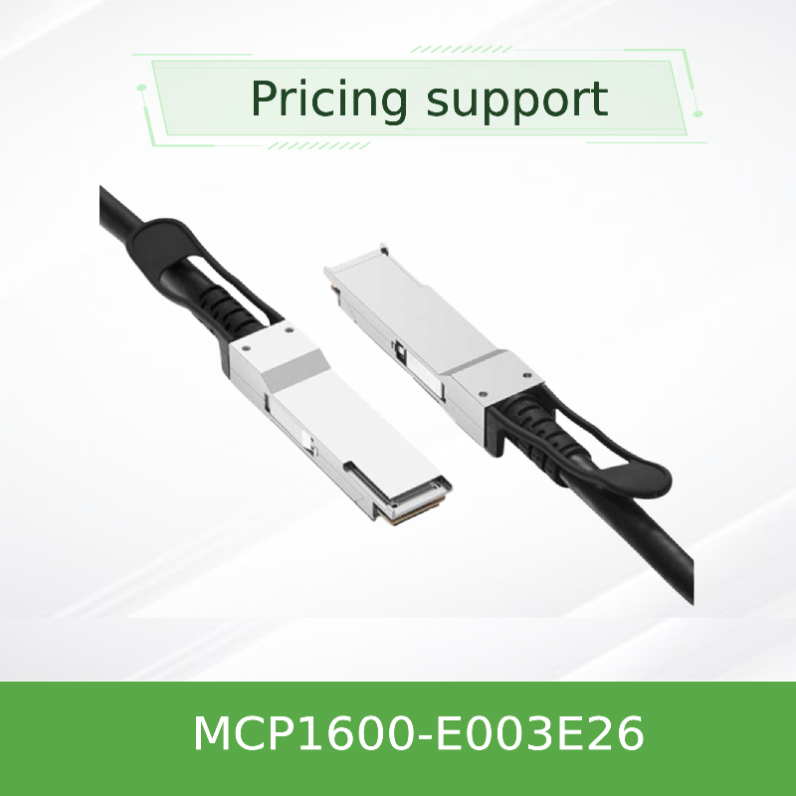

NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR کابل مس منفعل
NVIDIA Mellanox QSFP28 DAC 100Gb / s DAC منفعل برای InfiniBand EDR و 100GbE - 3m، 26AWG، LSZH
خلاصه ی محصول
درNVIDIA Mellanox MCP1600-E003E26یک کابل مس QSFP28 است که عرض باند 100Gb/s را بر روی چهار جفت مس با سرعت بالا فراهم می کند که هرکدام با سرعت 25Gb/s کار می کنند. این کابل کاملا با استانداردهای SFF‐8665 و SFF‐8636 سازگار است.پشتیبانی از نصب و مدیریت I2C با EEPROM یکپارچه برای شناسایی محصولبا مصرف برق معمولی تنها 0.1W، این یک راه حل بسیار انرژی کارآمد و مقرون به صرفه برای پیوندهای کوتاه مدت (تا 5m) در محیط های InfiniBand EDR و 100GbE را ارائه می دهد.
ویژگی های کلیدی
- نرخ داده:تا 100Gb/s (4× 25Gb/s NRZ)
- حمایت از پروتکل:InfiniBand EDR، 100GbE
- قدرت بسیار کم:0.1W مصرف معمولی
- قابل وصل کردن گرم:فاکتور فرم QSFP28، سازگار با SFF‐8665
- مدیریت:رابط I2C SFF‐8636 با EEPROM
- نرخ خطای بیت:بهتر از 1E-15 با سیستم های Mellanox
- ژاکت:LSZH (هالوجن بدون دود کم) ، سیاه
- انطباقRoHS، LF/HF PCB
تکنولوژی و طراحی
MCP1600‐E003E26 از چهار جفت مس دو محوری محافظت شده استفاده می کند که هرکدام برای پشتیبانی از سیگنال NRZ 25Gb / s با یکپارچگی سیگنال عالی طراحی شده اند.کابل دارای یک گج 26AWG برای تعادل مطلوب بین دسترسی و انعطاف پذیری است، با قطر بیرونی 9.4 میلی متر. ژاکت LSZH تضمین می کند که دود کم و انتشار هالوژن صفر در صورت آتش سوزی، آن را برای محیط های مرکز داده با الزامات سختگیرانه ایمنی ایده آل می کند.هر کابل برای تضمین بهترین عملکرد و دوام در کارخانه آزمایش می شود.
ماموریت های معمول
- پارچه های InfiniBand EDR:اتصال سوئیچ ها به سرورها و ذخیره سازی در خوشه های HPC.
- جمع آوری 100GbE:پیوندهای کوتاه مدت بین سوئیچ های بالا و سرورها
- ارتباطات مرکز اطلاعات:پیوندهای مقرون به صرفه در داخل قفسه ها یا بین قفسه های مجاور (≤5m).
- گروه های آموزشی هوش مصنوعی/ML:اتصال کم تاخیر و پهنای باند بالا برای سیستم های مبتنی بر GPU.
سازگاری
سوئیچ ها:NVIDIA Mellanox Quantum، سری Spectrum و دیگر سوئیچ های مجهز به QSFP28 که از 100G InfiniBand یا Ethernet پشتیبانی می کنند.
آداپتورها / DPU ها:ConnectX‐5، ConnectX‐6، ConnectX‐7، BlueField‐2/3 با پورت های QSFP28
پروتکل ها:InfiniBand EDR (100G) و 100GbE (IEEE 802.3bj).
سازگاری وابسته به سیستم است؛ برای پیکربندی های معتبر، به گزارش صلاحیت محصول در سطح سیستم مراجعه کنید.
آداپتورها / DPU ها:ConnectX‐5، ConnectX‐6، ConnectX‐7، BlueField‐2/3 با پورت های QSFP28
پروتکل ها:InfiniBand EDR (100G) و 100GbE (IEEE 802.3bj).
سازگاری وابسته به سیستم است؛ برای پیکربندی های معتبر، به گزارش صلاحیت محصول در سطح سیستم مراجعه کنید.
مشخصات
| پارامتر | ارزش |
|---|---|
| نوع محصول | کابل مسی اتصال مستقیم غیرفعال (DAC) ، QSFP28 |
| نرخ داده | 100Gb/s (4× 25Gb/s NRZ) |
| اندازه گيري سيم | 26 AWG |
| قطر کابل | 9.4 ± 0.4 میلی متر |
| کمترین شعاع خم (تنها) | ۴۷ میلی متر |
| کمترین شعاع خم (تکرار/جمع سازی) | 94 میلی متر |
| تحمل طول | ±50 میلی متر |
| ولتاژ تغذیه | 3.3V (3.135V - 3.465V) |
| مصرف برق | 0.1W معمول |
| مقاومت مشخص | 100Ω (90-110Ω محدوده) |
| تاخیر در تکثیر | 4.5 ns/m (اطلاعی) |
| دمای محیط کار | از 0 °C تا 70 °C |
| دمای ذخیره سازی | -40 °C تا 85 °C |
| رطوبت نسبی (کار) | ۵ تا ۸۵ درصد |
| نرخ خطا بیت (BER) | < 1E-15 با سیستم های Mellanox |
| مواد ژاکت | LSZH (هالوجن صفر دود کم) ، سیاه |
| نوع کانکتور | QSFP28 (متوافق با SFF-8665) |
| رابط مدیریت | I2C (SFF‐8636) با EEPROM |
| رعایت | RoHS، LF/HF PCB |
| طول (E003E26) | 3 متر |
راهنمای انتخاب
| شماره سفارش بخش | توضیحات | طول | AWG |
|---|---|---|---|
| MCP1600-E00AE30 | 100G QSFP28 DAC، IB EDR | 0.5 متر | 30 |
| MCP1600-E001E30 | 100G QSFP28 DAC، IB EDR | 1.0 متر | 30 |
| MCP1600‐E01AE30 | 100G QSFP28 DAC، IB EDR | 1.5 متر | 30 |
| MCP1600-E002E30 | 100G QSFP28 DAC، IB EDR | 2.0 متر | 30 |
| MCP1600‐E02AE26 | 100G QSFP28 DAC، IB EDR | 2.5 متر | 26 |
| MCP1600-E003E26 | 100G QSFP28 DAC، IB EDR | 3.0 متر | 26 |
| MCP1600-E004E26 | 100G QSFP28 DAC، IB EDR | 4.0 متر | 26 |
| MCP1600-E005E26 | 100G QSFP28 DAC، IB EDR | 5.0 متر | 26 |
توجه: برای طول بیش از 5 متر، لطفا با تیم فروش ما برای گزینه های کابل نوری فعال (AOC) تماس بگیرید.
مزایا
- مقرون به صرفهبه طور قابل توجهی هزینه پایین تر از فرستنده های نوری برای پیوندهای کوتاه مدت.
- قدرت بسیار کم:0مصرف.1W کل بودجه برق مرکز داده را کاهش می دهد.
- تاخیر کم:مس منفعل حداقل تاخیر گسترش (۴٫۵ ns/m) را فراهم می کند.
- عملکرد قابل اطمینان:BER بهتر از 1E-15 با سیستم های Mellanox.
- راه اندازی آسان:فاکتور فرم QSFP28 قابل اتصال گرم با قفل فشار کشیدن.
خدمات و پشتیبانی
به عنوان یک شریک مجاز NVIDIA Mellanox، گروه ستارزورج هنگ کنگ ارائه می دهد:
- مشاوره فنی قبل از فروش برای طراحی پارچه InfiniBand و Ethernet.
- لجستیک جهانی با ردیابی در زمان واقعی و پشتیبانی از گمرکی.
- گارانتی محدود یک ساله برای سخت افزار که شامل تعمیر یا تعویض قطعات است.
- نرم افزار / مشاوره سازگاری برای NVIDIA سوئیچ و آداپتور سیستم عامل.
- پشتیبانی چند زبانی (انگلیسی، چینی، کانتونی) از طریق ایمیل یا تلفن.
پرسش های مکرر
سوال: تفاوت DAC و AOC چیست؟
A: DAC (Direct Attach Copper Cable) از جفت های مس منفعل برای پیوندهای کوتاه مدت (تا 5 متر) استفاده می کند.در حالی که AOC (کابل نوری فعال) از فیبر نوری با گیرنده های یکپارچه برای مسافت های طولانی تر (تا 100 متر) استفاده می کندDAC ها برای پیوندهای کوتاه مقرون به صرفه تر هستند.
س: آیا می توانم از این کابل با پورت های 40G یا 25G استفاده کنم؟
A: کابل برای عملکرد 100G (4 × 25G) بهینه شده است. ممکن است با پورت های 40G یا 25G تنها بدون پیکربندی مناسب مسیر سازگار نباشد.
سوال: حداقل شعاع خم شدن این کابل چقدر است؟
ج: شعاع یک خم 47 میلی متر است. برای خم های تکراری یا مونتاژ، حداقل شعاع 94 میلی متر است.
س: آیا کابل قابل وصل کردن گرم است؟
A: بله، کاملاً قابل وصل کردن گرم است و از قرار دادن / برداشتن زنده بدون خاموش کردن سیستم میزبان پشتیبانی می کند.
س: چه گارانتی ای ارائه می شود؟
A: Mellanox LinkX DAC ها شامل یک سال گارانتی سخت افزاری محدود شامل تعمیر یا تعویض قطعات هستند.
اقدامات احتیاطی
- تا زمان نصب، پوشش های حفاظتی گرد و غبار را روی کانکتورها قرار دهید تا از آلودگی جلوگیری شود.
- از خم کردن کابل بیش از کمترین شعاع خم مشخص شده (۴۷ میلی متر تک، ۹۴ میلی متر تکراری) اجتناب کنید.
- از کانکتورها نکشید؛ برای قرار دادن یا خارج کردن از آن از کشش یا قفل استفاده کنید.
- احتیاط های استاندارد ESD را در طول نصب و دستکاری رعایت کنید.
- اطمینان حاصل کنید که کابل تحت فشار بیش از حد یا نیروهای خرد کننده قرار نگرفته است.
در مورد گروه ستارگان هنگ کنگ
شرکت هنگ کنگ Starsurge Group Co.یک ارائه دهنده مبتنی بر فناوری از سخت افزار شبکه، خدمات فناوری اطلاعات و راه حل های ادغام سیستم است. از سال 2008، ما به مشتریان در سراسر جهان با تجهیزات شبکه از جمله سوئیچ ها، NIC ها،نقاط دسترسی بی سیم، کنترل کننده ها ، کابل ها و ماژول های نوری. تیم های فروش و فنی با تجربه ما از صنایع متنوعی مانند دولت ، مراقبت های بهداشتی ، تولید ، آموزش ، امور مالی و شرکت پشتیبانی می کنند.ما راه حل های سفارشی را ارائه می دهیم، لجستیک جهانی و پشتیبانی چند زبانی - همه بر اساس تعهد اول مشتری به قابلیت اطمینان، عملکرد و مقیاس پذیری ساخته شده است.
حقایق کلیدی
شماره قسمت:MCP1600-E003E26
فاکتور شکل:QSFP28 (SFF-8665)
نرخ داده:100Gb/s (4×25G NRZ)
طول:3.0 متر
اندازه سیم:26 AWG
پروتکل ها:InfiniBand EDR، 100GbE
قدرت:0.1W معمول
ژاکت:LSZH، سیاه
فاکتور شکل:QSFP28 (SFF-8665)
نرخ داده:100Gb/s (4×25G NRZ)
طول:3.0 متر
اندازه سیم:26 AWG
پروتکل ها:InfiniBand EDR، 100GbE
قدرت:0.1W معمول
ژاکت:LSZH، سیاه
ماتریس سازگاری
| نوع دستگاه | سیستم عامل های پشتیبانی شده |
|---|---|
| سوئیچ های InfiniBand | NVIDIA Mellanox Quantum، سری SB7800، SB7900 |
| سوئیچ های اترنت | NVIDIA Mellanox Spectrum SN2000، SN3000, سری SN4000 |
| آداپتورها / DPU ها | ConnectX‐5، ConnectX‐6، ConnectX‐7، BlueField‐2/3 |
| شخص ثالث | سوئیچ های مجهز به QSFP28 که از 100G پشتیبانی می کنند (بررسی انطباق) |
لیست بررسی خریدار
- تایید کنید که پورت سوئیچ/آداپتور شما از QSFP28 و 100G NRZ پشتیبانی می کند.
- طول کابل مورد نیاز را بررسی کنید (E003E26 = 3.0m).
- اطمینان حاصل کنید که سیستم شما از پروتکل مورد نیاز (InfiniBand EDR یا 100GbE) پشتیبانی می کند.
- بررسی کنید که طول کابل (26 AWG) با الزامات مکانیکی مسیر شما مطابقت دارد.
- بررسی گزارش صلاحیت سیستم برای پیکربندی های معتبر.
