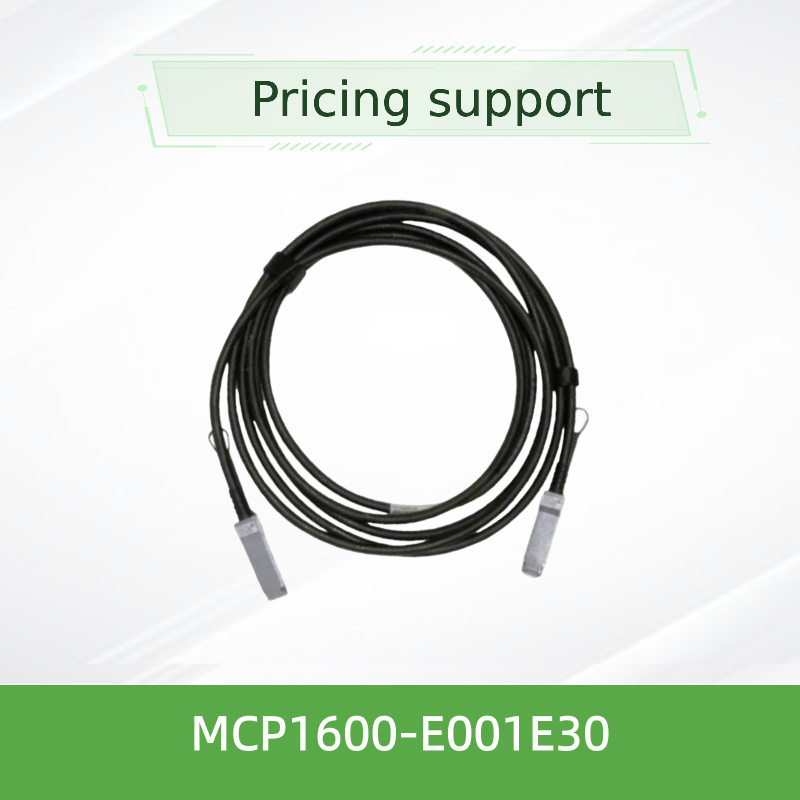

کابل مس 100G QSFP28 برای سوئیچ های Mellanox MCP1600-E001E30
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MCP1600-E001E30 |
| مدرک: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | تکنولوژی: | بی نهایت |
| تایپ کنید: | کابل AOC Mellanox | طول کابل: | 3 متر |
| نام: | کابل DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG کابل شبکه Infiniban | کلمه کلیدی: | کابل Mellanox DAC |
| برجسته کردن: | کابل 100G QSFP28 DAC برای Mellanox,کابل QSFP28 سازگار با سوئیچ Mellanox,1m کابل مس QSFP28 متصل مستقیم |
||
توضیحات محصول
کابل NVIDIA Mellanox QSFP28 DAC 100Gb/s
کابل مسی اتصال مستقیم QSFP28 100G MCP1600-E001E30 - کابل مسی اتصال مستقیم غیرفعال برای InfiniBand EDR و 100GbE – 1 متر، 30AWG، LSZH
مرور کلی محصول
NVIDIA Mellanox MCP1600-E001E30 یک کابل مسی غیرفعال QSFP28 است که پهنای باند تجمعی 100 گیگابیت بر ثانیه را از طریق چهار جفت مسی پرسرعت، که هر کدام با سرعت 25 گیگابیت بر ثانیه کار می‌کنند، فراهم می‌کند. این کابل کاملاً با استانداردهای SFF-8665 و SFF-8636 مطابقت دارد، از نصب قابل اتصال در حین کار و مدیریت I²C با EEPROM یکپارچه برای شناسایی محصول پشتیبانی می‌کند. با مصرف برق معمول تنها 0.1 وات، یک راه حل بسیار کم مصرف و مقرون به صرفه برای لینک‌های کوتاه برد (تا 5 متر) در محیط‌های InfiniBand EDR و 100GbE ارائه می‌دهد.
ویژگی‌های کلیدی
- نرخ داده: تا 100 گیگابیت بر ثانیه (4 * 25 گیگابیت بر ثانیه NRZ)
- پشتیبانی پروتکل: InfiniBand EDR، 100GbE
- مصرف برق فوق‌العاده کم: مصرف معمول 0.1 وات
- قابل اتصال در حین کار: فرم فاکتور QSFP28، مطابق با SFF-8665
- مدیریت: رابط I²C SFF-8636 با EEPROM
- نرخ خطای بیت: بهتر از 1E-15 با سیستم‌های Mellanox
- روکش کابل: LSZH (دود کم، هالوژن صفر)، مشکی
- انطباق: RoHS، PCB LF/HF
فناوری و طراحی
MCP1600-E001E30 از چهار جفت مسی محافظت شده دوقطبی محوری استفاده می‌کند که هر کدام برای پشتیبانی از سیگنال‌دهی 25 گیگابیت بر ثانیه NRZ با یکپارچگی سیگنال عالی مهندسی شده‌اند. کابل دارای گیج 30AWG برای حداکثر انعطاف‌پذیری در فضاهای تنگ، با قطر خارجی 7.1 میلی‌متر است. روکش LSZH در صورت آتش‌سوزی، دود کم و انتشار هالوژن صفر را تضمین می‌کند و آن را برای محیط‌های مراکز داده با الزامات ایمنی سخت‌گیرانه ایده‌آل می‌سازد. هر کابل به صورت کارخانه‌ای تست شده تا بهترین عملکرد و دوام را از ابتدا تضمین کند.
استقرار معمول
- فابریک‌های InfiniBand EDR: اتصال سوئیچ‌ها به سرورها و ذخیره‌سازی در خوشه‌های HPC
- تجمیع 100GbE: لینک‌های کوتاه برد بین سوئیچ‌های بالای رک و سرورها
- اتصالات مراکز داده: لینک‌های مقرون به صرفه در داخل رک‌ها یا بین رک‌های مجاور (≤5 متر)
- خوشه‌های آموزش هوش مصنوعی/یادگیری ماشین: اتصال با تأخیر کم و پهنای باند بالا برای سیستم‌های مبتنی بر GPU
سازگاری
سوئیچ‌ها: NVIDIA Mellanox Quantum، سری Spectrum و سایر سوئیچ‌های مجهز به QSFP28 که از 100G InfiniBand یا اترنت پشتیبانی می‌کنند.
آداپتورها / DPUها: ConnectX-5، ConnectX-6، ConnectX-7، BlueField-2/3 با پورت‌های QSFP28.
پروتکل‌ها: InfiniBand EDR (100G) و 100GbE (IEEE 802.3bj).
سازگاری وابسته به سیستم است؛ برای پیکربندی‌های تأیید شده به گزارش صلاحیت محصول در سطح سیستم مراجعه کنید.
مشخصات
| پارامتر | مقدار |
|---|---|
| نوع محصول | کابل مسی اتصال مستقیم غیرفعال (DAC)، QSFP28 |
| نرخ داده | 100 گیگابیت بر ثانیه (4 * 25 گیگابیت بر ثانیه NRZ) |
| گیج سیم | 30 AWG |
| قطر کابل | 7.1 ± 0.35 میلی‌متر |
| حداقل شعاع خمش (تک) | 35.5 میلی‌متر |
| حداقل شعاع خمش (تکراری/مونتاژ) | 71 میلی‌متر |
| تلرانس طول | ±25 میلی‌متر |
| ولتاژ تغذیه | 3.3 ولت (3.135 ولت – 3.465 ولت) |
| مصرف برق | 0.1 وات معمول |
| امپدانس مشخصه | 100 اهم (محدوده 90–110 اهم) |
| تأخیر انتشار | 4.5 نانوثانیه بر متر (اطلاعاتی) |
| دمای کیس در حال کار | 0 درجه سانتی‌گراد تا 70 درجه سانتی‌گراد |
| دمای ذخیره‌سازی | –40 درجه سانتی‌گراد تا 85 درجه سانتی‌گراد |
| رطوبت نسبی (در حال کار) | 5% – 85% |
| نرخ خطای بیت (BER) | < 1E-15 با سیستم‌های Mellanox |
| جنس روکش کابل | LSZH (دود کم، هالوژن صفر)، مشکی |
| نوع کانکتور | QSFP28 (مطابق با SFF-8665) |
| رابط مدیریت | I²C (SFF-8636) با EEPROM |
| انطباق | RoHS، PCB LF/HF |
| طول (E001E30) | 1 متر |
راهنمای انتخاب
| شماره قطعه سفارش | توضیحات | طول | AWG |
|---|---|---|---|
| MCP1600-E00AE30 | کابل مسی اتصال مستقیم QSFP28 100G، IB EDR | 0.5 متر | 30 |
| MCP1600-E001E30 | کابل مسی اتصال مستقیم QSFP28 100G، IB EDR | 1.0 متر | 30 |
| MCP1600-E01AE30 | کابل مسی اتصال مستقیم QSFP28 100G، IB EDR | 1.5 متر | 30 |
| MCP1600-E002E30 | کابل مسی اتصال مستقیم QSFP28 100G، IB EDR | 2.0 متر | 30 |
| MCP1600-E02AE26 | کابل مسی اتصال مستقیم QSFP28 100G، IB EDR | 2.5 متر | 26 |
| MCP1600-E003E26 | کابل مسی اتصال مستقیم QSFP28 100G، IB EDR | 3.0 متر | 26 |
| MCP1600-E004E26 | کابل مسی اتصال مستقیم QSFP28 100G، IB EDR | 4.0 متر | 26 |
| MCP1600-E005E26 | کابل مسی اتصال مستقیم QSFP28 100G، IB EDR | 5.0 متر | 26 |
توجه: برای طول‌های بیش از 5 متر، لطفاً برای گزینه‌های کابل نوری فعال (AOC) با تیم فروش ما تماس بگیرید.
مزایا
- مقرون به صرفه: هزینه به طور قابل توجهی کمتر از فرستنده‌های نوری برای لینک‌های کوتاه برد
- مصرف برق فوق‌العاده کم: مصرف 0.1 وات بودجه برق کلی مرکز داده را کاهش می‌دهد
- تأخیر کم: مس غیرفعال تأخیر انتشار حداقل (4.5 نانوثانیه بر متر) را فراهم می‌کند
- عملکرد قابل اعتماد: BER بهتر از 1E-15 با سیستم‌های Mellanox
- استقرار آسان: فرم فاکتور QSFP28 قابل اتصال در حین کار با قفل فشاری
خدمات و پشتیبانی
به عنوان شریک مجاز NVIDIA Mellanox، Hong Kong Starsurge Group ارائه می‌دهد:
- مشاوره پیش از فروش فنی برای طراحی فابریک InfiniBand و اترنت
- لجستیک جهانی با ردیابی بی‌درنگ و پشتیبانی ترخیص گمرکی
- گارانتی محدود 1 ساله سخت‌افزار که تعمیر یا تعویض قطعات را پوشش می‌دهد
- مشاوره سفت‌افزار/سازگاری برای پلتفرم‌های سوئیچ و آداپتور NVIDIA
- پشتیبانی چند زبانه (انگلیسی، ماندارین، کانتونی) از طریق ایمیل یا تلفن
سوالات متداول
س: تفاوت بین DAC و AOC چیست؟
پاسخ: DAC (کابل مسی اتصال مستقیم) از جفت‌های مسی غیرفعال برای لینک‌های کوتاه برد (تا 5 متر) استفاده می‌کند، در حالی که AOC (کابل نوری فعال) از فیبر نوری با فرستنده‌های یکپارچه برای فواصل طولانی‌تر (تا 100 متر) استفاده می‌کند. DACها برای لینک‌های کوتاه مقرون به صرفه‌تر هستند.
س: آیا می‌توانم از این کابل با پورت‌های 40G یا 25G استفاده کنم؟
پاسخ: کابل برای عملکرد 100G (4*25G) بهینه شده است. ممکن است بدون پیکربندی صحیح خطوط، با پورت‌های فقط 40G یا 25G سازگار نباشد.
س: حداقل شعاع خمش این کابل چقدر است؟
پاسخ: شعاع خمش تکی 35.5 میلی‌متر است. برای خم‌های تکراری یا مونتاژ، حداقل شعاع 71 میلی‌متر است.
س: آیا کابل قابل اتصال در حین کار است؟
پاسخ: بله، کاملاً قابل اتصال در حین کار است و از درج/حذف زنده بدون خاموش کردن سیستم میزبان پشتیبانی می‌کند.
س: چه گارانتی ارائه می‌شود؟
پاسخ: کابل‌های DAC Mellanox LinkX شامل گارانتی محدود سخت‌افزار 1 ساله برای تعمیر یا تعویض قطعات هستند.
احتیاطات نگهداری
- درپوش‌های محافظ گرد و غبار را تا زمان نصب روی کانکتورها نگه دارید تا از آلودگی جلوگیری شود
- از خم کردن کابل سفت‌تر از حداقل شعاع خمش مشخص شده (35.5 میلی‌متر تکی، 71 میلی‌متر تکراری) خودداری کنید
- برای درج/حذف، روی کانکتورها فشار نیاورید؛ از زبانه کششی یا قفل استفاده کنید
- هنگام نصب و نگهداری، اقدامات احتیاطی استاندارد ESD را رعایت کنید
- اطمینان حاصل کنید که کابل تحت کشش یا فشارهای له شدگی بیش از حد قرار نمی‌گیرد
درباره Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited یک ارائه‌دهنده پیشرو در زمینه سخت‌افزار شبکه، خدمات IT و راه‌حل‌های یکپارچه‌سازی سیستم است که مبتنی بر فناوری است. از سال 2008، ما با تجهیزات شبکه از جمله سوئیچ‌ها، کارت‌های شبکه، نقاط دسترسی بی‌سیم، کنترل‌کننده‌ها، کابل‌ها و ماژول‌های نوری به مشتریان در سراسر جهان خدمات ارائه داده‌ایم. تیم‌های فروش و فنی باتجربه ما از صنایع متنوعی مانند دولتی، بهداشت و درمان، تولید، آموزش، مالی و سازمانی پشتیبانی می‌کنند. ما راه‌حل‌های سفارشی، لجستیک جهانی و پشتیبانی چند زبانه را ارائه می‌دهیم – همه بر اساس تعهد اولویت مشتری به قابلیت اطمینان، عملکرد و مقیاس‌پذیری.
حقایق کلیدی
شماره قطعه: MCP1600-E001E30
فرم فاکتور: QSFP28 (SFF-8665)
نرخ داده: 100 گیگابیت بر ثانیه (4 * 25G NRZ)
طول: 1.0 متر
گیج سیم: 30 AWG
پروتکل‌ها: InfiniBand EDR، 100GbE
توان: 0.1 وات معمول
روکش کابل: LSZH، مشکی
ماتریس سازگاری
| نوع دستگاه | پلتفرم‌های پشتیبانی شده |
|---|---|
| سوئیچ‌های InfiniBand | NVIDIA Mellanox Quantum، سری SB7800، SB7900 |
| سوئیچ‌های اترنت | NVIDIA Mellanox Spectrum سری SN2000، SN3000، SN4000 |
| آداپتورها / DPUها | ConnectX-5، ConnectX-6، ConnectX-7، BlueField-2/3 |
| شخص ثالث | سوئیچ‌های مجهز به QSFP28 که از 100G پشتیبانی می‌کنند (سازگاری را تأیید کنید) |
چک لیست خریدار
- تأیید کنید که پورت سوئیچ/آداپتور شما از QSFP28 و 100G NRZ پشتیبانی می‌کند
- طول کابل مورد نیاز را تأیید کنید (E001E30 = 1.0 متر)
- اطمینان حاصل کنید که سیستم شما از پروتکل مورد نیاز (InfiniBand EDR یا 100GbE) پشتیبانی می‌کند
- بررسی کنید که گیج کابل (30 AWG) الزامات مسیریابی مکانیکی شما را برآورده می‌کند
- گزارش صلاحیت سطح سیستم را برای پیکربندی‌های تأیید شده بررسی کنید
