NVIDIA MFA1A00-C015 کابل نوری فعال 100G QSFP28 MMF AOC 100GbE
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFA1A00-C015 |
| مدرک: | MFA1A00-xxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | زمان سرب: | با توجه به سهام |
| تکنولوژی: | اترنت | حداکثر سرعت: | 100 گرم |
| طول: | 15 متر | نوع رابط: | QSFP28 |
| برجسته کردن: | کابل نوری فعال NVIDIA QSFP28,کابل نوری 100GbE MMF,NVIDIA 100G AOC با ضمانت |
||
توضیحات محصول

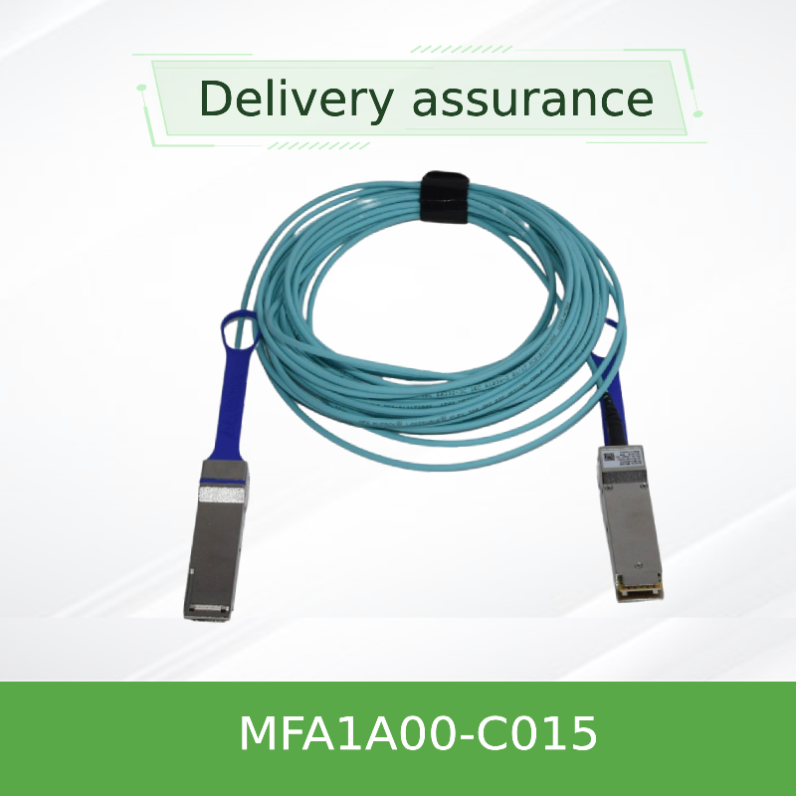

کابل نوری فعال NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC
کابل نوری فعال QSFP28 با کارایی بالا 100 گیگابیت بر ثانیه که برای اتصالات کوتاه تا متوسط در مراکز داده طراحی شده است و از سیستم‌های 100 گیگابیت اترنت و InfiniBand EDR پشتیبانی می‌کند.
مرور کلی محصول
NVIDIA MFA1A00-C015 یک کابل نوری فعال مبتنی بر VCSEL QSFP28 است که پهنای باند تجمعی 100 گیگابیت بر ثانیه را از طریق فیبر چند حالته ارائه می‌دهد. این کابل چهار فرستنده و گیرنده نوری مستقل را در هر انتها ادغام می‌کند که هر کدام با مدولاسیون NRZ با سرعت حداکثر 25.78 گیگابیت بر ثانیه کار می‌کنند. این کابل کاملاً مطابق با استانداردهای SFF-8665 و SFF-8636، از نصب قابل تعویض در حین کار و مدیریت I²C با مصرف برق معمول فقط 2.2 وات در هر انتها پشتیبانی می‌کند.
ویژگی‌های کلیدی
- نرخ داده: تا 100 گیگابیت بر ثانیه (4 × 25.78 گیگابیت بر ثانیه NRZ)
- پشتیبانی پروتکل: 100GbE، InfiniBand EDR
- برد: تا 100 متر از طریق فیبر چند حالته
- مصرف برق کم: 2.2 وات معمول در هر انتها (با بازتنظیم)
- فرم فاکتور QSFP28 قابل تعویض در حین کار، مطابق با SFF-8665
- رابط I²C SFF-8636 با نظارت تشخیصی دیجیتال
- دامنه خروجی Rx و پیش‌تأکید قابل برنامه‌ریزی، اکولایزر ورودی Tx
- مطابق با RoHS، ایمنی لیزر کلاس 1
فناوری و طراحی
MFA1A00-C015 از فناوری VCSEL در طول موج 850 نانومتر همراه با فیبر چند حالته با سرعت بالا استفاده می‌کند. هر کانال دارای بازتنظیم مستقل برای مسیرهای ارسال و دریافت است که یکپارچگی سیگنال برتر را امکان‌پذیر می‌سازد. این کابل نظارت تشخیصی دیجیتال را برای ردیابی بلادرنگ توان نوری، دما، ولتاژ و جریان بایاس ادغام می‌کند. اکولایزیشن قابل برنامه‌ریزی Tx و دامنه خروجی/پیش‌تأکید Rx امکان تنظیم دقیق برای شرایط مختلف برد میزبان را فراهم می‌کند. روکش LSZH ایمنی را در محیط‌های مرکز داده تضمین می‌کند.
استقرار معمول
- مراکز داده 100GbE: اتصال سوئیچ‌های بالای رک به سرورها و سیستم‌های ذخیره‌سازی
- شبکه‌های InfiniBand EDR: خوشه‌های محاسباتی با کارایی بالا که به اتصالات با تأخیر کم نیاز دارند
- ارائه‌دهندگان خدمات ابری: اتصال 100G مقرون به صرفه برای ابرهای عمومی و خصوصی
- خوشه‌های آموزش هوش مصنوعی/یادگیری ماشین: اتصالات با پهنای باند بالا و تأخیر کم برای سیستم‌های مبتنی بر GPU
- شبکه‌های پردیس سازمانی: اتصالات تجمیع بین سوئیچ‌های توزیع و هسته
سازگاری
سوئیچ‌ها: سری NVIDIA Spectrum، سری NVIDIA Quantum و سایر سوئیچ‌های مجهز به QSFP28 که از 100GbE یا InfiniBand EDR پشتیبانی می‌کنند.
آداپتورها / DPUها: ConnectX-5، ConnectX-6، ConnectX-7، BlueField-2/3 با پورت‌های QSFP28.
پروتکل‌ها: 100GbE (IEEE 802.3bm) و InfiniBand EDR.
سازگاری وابسته به سیستم است؛ برای پیکربندی‌های تأیید شده به گزارش صلاحیت سطح سیستم مراجعه کنید.
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| نوع محصول | کابل نوری فعال (AOC)، QSFP28 |
| نرخ داده | 100 گیگابیت بر ثانیه (4 × 25.78 گیگابیت بر ثانیه NRZ) |
| نوع فیبر | چند حالته (MMF) |
| طول موج | VCSEL 850 نانومتر |
| برد (OM3/OM4) | تا 100 متر |
| ولتاژ تغذیه | 3.3 ولت (3.135 ولت - 3.465 ولت) |
| اتلاف توان (در هر انتها، بدون بازتنظیم) | 1.5 وات معمول / 1.8 وات حداکثر |
| اتلاف توان (در هر انتها، با بازتنظیم) | 2.2 وات معمول / 2.5 وات حداکثر |
| دمای کیس عملیاتی | 0 درجه سانتیگراد تا 70 درجه سانتیگراد |
| دمای ذخیره‌سازی | -40 درجه سانتیگراد تا 85 درجه سانتیگراد |
| رطوبت نسبی (عملیاتی) | 5% - 85% |
| نوع کانکتور | QSFP28 (مطابق با SFF-8665) |
| رابط مدیریت | I²C (SFF-8636) با DDM |
| تشخیص دیجیتال (DDM) | توان Tx/Rx، دما، ولتاژ، جریان بایاس |
| نرخ خطای بیت (BER) | < 1E-15 (PRBS31، IEEE 802.3bm) |
| مقررات | CB، cTUVus، CE، FCC کلاس A، ICES، RCM، VCCI، لیزر کلاس 1 |
| طول (C015) | 15 متر |
مصرف برق بسته به پیکربندی بازتنظیم متفاوت است. برای نرخ‌های بیت پایین‌تر (بدون بازتنظیم)، مصرف برق کاهش می‌یابد.
راهنمای انتخاب
| شماره قطعه سفارش | توضیحات | طول | پروتکل |
|---|---|---|---|
| MFA1A00-E001 | AOC QSFP28 100G، IB EDR | 1 متر | InfiniBand EDR |
| MFA1A00-E003 | AOC QSFP28 100G، IB EDR | 3 متر | InfiniBand EDR |
| MFA1A00-E005 | AOC QSFP28 100G، IB EDR | 5 متر | InfiniBand EDR |
| MFA1A00-E010 | AOC QSFP28 100G، IB EDR | 10 متر | InfiniBand EDR |
| MFA1A00-C015 | AOC QSFP28 100G، 100GbE | 15 متر | 100GbE |
| MFA1A00-C020 | AOC QSFP28 100G، 100GbE | 20 متر | 100GbE |
| MFA1A00-C030 | AOC QSFP28 100G، 100GbE | 30 متر | 100GbE |
| MFA1A00-C050 | AOC QSFP28 100G، 100GbE | 50 متر | 100GbE |
| MFA1A00-C100 | AOC QSFP28 100G، 100GbE | 100 متر | 100GbE |
برای انواع InfiniBand EDR، از سری MFA1A00-Exxx استفاده کنید. برای 100GbE، از سری MFA1A00-Cxxx استفاده کنید. طول‌های دیگر در صورت درخواست موجود است.
مزایا
- برد توسعه یافته: به طور قابل توجهی طولانی‌تر از DACهای مسی پسیو، تا 100 متر
- مصرف برق کم: 2.2 وات در هر انتها بودجه برق مرکز داده را کاهش می‌دهد
- پشتیبانی نرخ انعطاف‌پذیر: بازتنظیم قابل انتخاب از نرخ‌های 25G و پایین‌تر پشتیبانی می‌کند
- یکپارچگی سیگنال قوی: اکولایزیشن قابل برنامه‌ریزی و بازتنظیم عملکرد مطمئن لینک را تضمین می‌کند
- استقرار آسان: فرم فاکتور QSFP28 قابل تعویض در حین کار با قفل فشاری
- تشخیص دیجیتال: نظارت بلادرنگ بر سلامت و عملکرد لینک
سوالات متداول
س: تفاوت AOC و DAC چیست؟
پاسخ: AOC (کابل نوری فعال) از فیبر نوری با فرستنده و گیرنده‌های ادغام شده برای دستیابی به برد طولانی‌تر (تا 100 متر) نسبت به DACهای مسی پسیو (معمولاً ≤5 متر) استفاده می‌کند، در حالی که وزن کمتر و ایمنی EMI بهتری را ارائه می‌دهد.
س: آیا می‌توانم از این کابل با سوئیچ‌های InfiniBand EDR استفاده کنم؟
پاسخ: بله، سری MFA1A00 از هر دو نوع InfiniBand EDR (سری E) و 100GbE (سری C) پشتیبانی می‌کند. برای EDR، از انواع MFA1A00-EXXX استفاده کنید.
س: تفاوت سری C و سری E چیست؟
پاسخ: سری C برای برنامه‌های 100GbE بهینه شده است، در حالی که سری E برای InfiniBand EDR بهینه شده است. هر دو از سخت‌افزار فیزیکی یکسانی استفاده می‌کنند اما ممکن است پیکربندی‌های فریم‌ور متفاوتی داشته باشند.
س: حداقل شعاع خمش این کابل چقدر است؟
پاسخ: حداقل شعاع خمش 30 میلی‌متر است.
س: آیا کابل قابل تعویض در حین کار است؟
پاسخ: بله، کاملاً قابل تعویض در حین کار است و از درج/حذف زنده بدون خاموش کردن سیستم میزبان پشتیبانی می‌کند.
س: مصرف برق بدون بازتنظیم چقدر است؟
پاسخ: بدون بازتنظیم، مصرف برق 1.5 وات معمول در هر انتها است که آن را برای برنامه‌های با سرعت پایین‌تر یا حساس به توان ایده‌آل می‌کند.
احتیاط‌های نگهداری
- کلاهک‌های محافظ گرد و غبار را روی کانکتورها تا زمان نصب نگه دارید تا از آلودگی جلوگیری شود
- قبل از جفت‌سازی از پاک‌کننده‌های کانکتور نوری تأیید شده استفاده کنید تا از افت درج کم اطمینان حاصل شود
- از خم کردن کابل سفت‌تر از حداقل شعاع خمش 30 میلی‌متر خودداری کنید
- هنگام نصب و نگهداری، اقدامات احتیاطی استاندارد ESD را رعایت کنید
- برای درج/حذف، روی کانکتورها نکشید؛ از زبانه کششی یا قفل استفاده کنید
درباره گروه Hong Kong Starsurge
Hong Kong Starsurge Group Co., Limited یک ارائه‌دهنده فناوری‌محور سخت‌افزار شبکه، خدمات IT و راه‌حل‌های یکپارچه‌سازی سیستم است. از سال 2008، ما به مشتریان در سراسر جهان با تجهیزات شبکه از جمله سوئیچ‌ها، کارت‌های شبکه، نقاط دسترسی بی‌سیم، کنترل‌کننده‌ها، کابل‌ها و ماژول‌های نوری خدمات ارائه داده‌ایم. تیم‌های فروش و فنی باتجربه ما از صنایع متنوعی مانند دولت، بهداشت، تولید، آموزش، مالی و سازمانی پشتیبانی می‌کنند. ما راه‌حل‌های سفارشی، لجستیک جهانی و پشتیبانی چند زبانه را ارائه می‌دهیم - همه بر اساس تعهد مشتری‌مدار به قابلیت اطمینان، عملکرد و مقیاس‌پذیری.
حقایق کلیدی
| شماره قطعه | MFA1A00-C015 |
| فرم فاکتور | QSFP28 (SFF-8665) |
| نرخ داده | 100 گیگابیت بر ثانیه (4 × 25G NRZ) |
| طول | 15 متر |
| پروتکل | 100GbE |
| توان (با بازتنظیم) | 2.2 وات معمول / انتها |
| برد | تا 100 متر |
| روکش | LSZH، آبی |
ماتریس سازگاری
| نوع دستگاه | پلتفرم‌های پشتیبانی شده |
|---|---|
| سوئیچ‌های اترنت | سری NVIDIA Spectrum SN2000/SN3000/SN4000، سوئیچ‌های 100G شخص ثالث |
| سوئیچ‌های InfiniBand | سری NVIDIA Quantum، SB7800، SB7900 (با انواع سری E) |
| آداپتورها / DPUها | ConnectX-5، ConnectX-6، ConnectX-7، BlueField-2/3 |
| شخص ثالث | سوئیچ‌های مجهز به QSFP28 که از 100G پشتیبانی می‌کنند (سازگاری را تأیید کنید) |
چک لیست خریدار
- تأیید کنید که پورت سوئیچ/آداپتور شما از QSFP28 و 100G NRZ پشتیبانی می‌کند
- طول کابل مورد نیاز را تأیید کنید (C015 = 15 متر)
- اطمینان حاصل کنید که سیستم شما از پروتکل مورد نیاز (100GbE یا InfiniBand EDR) پشتیبانی می‌کند
- تعیین کنید که آیا بازتنظیم برای برنامه شما لازم است (به طور پیش‌فرض برای 100G فعال است)
- بودجه توان و خنک‌کننده ماژول QSFP28 را بررسی کنید
- گزارش صلاحیت سطح سیستم را برای پیکربندی‌های تأیید شده مرور کنید
