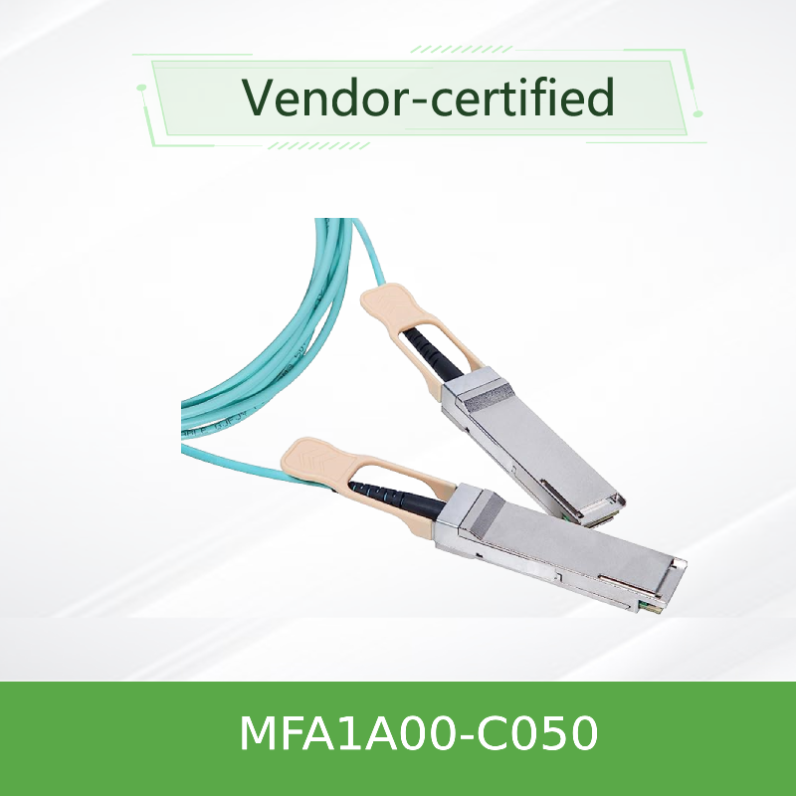

کابل نوری فعال NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC با سرعت 100 گیگابیت بر ثانیه و طول 50 متر
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFA1A00-C050 |
| مدرک: | MFA1A00-xxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | زمان سرب: | با توجه به سهام |
| تکنولوژی: | اترنت | طول: | 5 متر |
| ولتاژ تغذیه: | -0.3-3.6 | ولتاژ ورودی داده: | -0.3-4.465 |
| برجسته کردن: | کابل نوری فعال NVIDIA 100G QSFP28 MMF AOC,کابل نوری فعال 100 گیگابیت بر ثانیه 50 متری,کابل انویدیا با عملکرد 100 گیگابیت بر ثانیه |
||
توضیحات محصول
کابل نوری فعال NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC
کابل نوری فعال QSFP28 با کارایی بالا 100 گیگابیت بر ثانیه که برای اتصالات میان‌برد در مراکز داده طراحی شده است. از مدولاسیون NRZ 4× 25 گیگابیت بر ثانیه با بازسازی سیگنال قابل انتخاب در هر کانال برای اتصال قابل اعتماد و کم‌مصرف در سیستم‌های 100 گیگابیت اترنت و InfiniBand EDR پشتیبانی می‌کند.
مرور کلی محصول
NVIDIA MFA1A00-C050 یک کابل نوری فعال مبتنی بر VCSEL QSFP28 است که پهنای باند تجمعی 100 گیگابیت بر ثانیه را از طریق فیبر چند حالته ارائه می‌دهد. این نسخه 50 متری تعادل بهینه‌ای از برد و هزینه را ارائه می‌دهد و دارای چهار فرستنده و گیرنده نوری مستقل در هر انتها است که با مدولاسیون NRZ با سرعت حداکثر 25.78 گیگابیت بر ثانیه کار می‌کنند. کاملاً مطابق با استانداردهای SFF-8665 و SFF-8636، از نصب قابل تعویض در حین کار و مدیریت I²C با مصرف برق معمول تنها 2.2 وات در هر انتها در صورت فعال بودن بازسازی سیگنال پشتیبانی می‌کند.
ویژگی‌های کلیدی
- نرخ داده: حداکثر 100 گیگابیت بر ثانیه (4× 25.78 گیگابیت بر ثانیه NRZ)
- پشتیبانی پروتکل: 100GbE، InfiniBand EDR
- برد: حداکثر 100 متر از طریق فیبر چند حالته
- مصرف برق کم: 2.2 وات معمول در هر انتها (با بازسازی سیگنال)
- قابل تعویض در حین کار: فرم فاکتور QSFP28، مطابق با SFF-8665
- مدیریت: رابط SFF-8636 I²C با DDM
- قابل برنامه‌ریزی: دامنه خروجی Rx و پیش‌تأکید، اکولایزر ورودی Tx
- انطباق: RoHS، ایمنی لیزر کلاس 1
فناوری و طراحی
MFA1A00-C050 از فناوری VCSEL (لیزر ساطع‌کننده سطح حفره عمودی) در طول موج 850 نانومتر همراه با فیبر چند حالته با سرعت بالا استفاده می‌کند. هر کانال دارای بازسازی سیگنال مستقل برای مسیرهای ارسال و دریافت است که یکپارچگی سیگنال برتر را امکان‌پذیر می‌سازد. این کابل نظارت تشخیصی دیجیتال (DDM) را برای ردیابی بلادرنگ توان نوری، دما، ولتاژ و جریان بایاس ادغام می‌کند. اکولایزیشن قابل برنامه‌ریزی Tx و دامنه خروجی/پیش‌تأکید Rx امکان تنظیم دقیق برای شرایط مختلف برد میزبان را فراهم می‌کند. روکش LSZH (دود کم، بدون هالوژن) ایمنی را در محیط‌های مرکز داده تضمین می‌کند.
استقرار معمول
- مراکز داده 100GbE: اتصال سوئیچ‌های بالای رک به سرورها و سیستم‌های ذخیره‌سازی در سراسر ردیف‌ها
- شبکه‌های InfiniBand EDR: خوشه‌های محاسباتی با کارایی بالا که به اتصالات میان‌برد نیاز دارند
- ارائه‌دهندگان خدمات ابری: اتصال 100G مقرون به صرفه برای ابرهای عمومی و خصوصی
- خوشه‌های آموزش هوش مصنوعی/یادگیری ماشین: اتصالات پهنای باند بالا و تأخیر کم برای سیستم‌های مبتنی بر GPU
- شبکه‌های پردیس سازمانی: پیوندهای تجمیع بین سوئیچ‌های توزیع و هسته
سازگاری
سوئیچ‌ها: سری NVIDIA Spectrum، سری NVIDIA Quantum و سایر سوئیچ‌های مجهز به QSFP28 که از 100GbE یا InfiniBand EDR پشتیبانی می‌کنند.
آداپتورها / DPUها: ConnectX-5، ConnectX-6، ConnectX-7، BlueField-2/3 با پورت‌های QSFP28.
پروتکل‌ها: 100GbE (IEEE 802.3bm) و InfiniBand EDR.
سازگاری وابسته به سیستم است؛ برای پیکربندی‌های تأیید شده به گزارش صلاحیت محصول در سطح سیستم مراجعه کنید.
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| نوع محصول | کابل نوری فعال (AOC)، QSFP28 |
| نرخ داده | 100 گیگابیت بر ثانیه (4× 25.78 گیگابیت بر ثانیه NRZ) |
| نوع فیبر | چند حالته (MMF) |
| طول موج | VCSEL 850 نانومتر |
| برد (OM3/OM4) | حداکثر 100 متر |
| ولتاژ تغذیه | 3.3 ولت (3.135 ولت - 3.465 ولت) |
| اتلاف توان (در هر انتها، بدون بازسازی سیگنال) | 1.5 وات معمول / 1.8 وات حداکثر |
| اتلاف توان (در هر انتها، با بازسازی سیگنال) | 2.2 وات معمول / 2.5 وات حداکثر |
| دمای کیس در حال کار | 0 درجه سانتی‌گراد تا 70 درجه سانتی‌گراد |
| دمای ذخیره‌سازی | -40 درجه سانتی‌گراد تا 85 درجه سانتی‌گراد |
| رطوبت نسبی (در حال کار) | 5% - 85% |
| نوع کانکتور | QSFP28 (مطابق با SFF-8665) |
| رابط مدیریت | I²C (SFF-8636) با DDM |
| تشخیص دیجیتال (DDM) | توان Tx/Rx، دما، ولتاژ، جریان بایاس |
| نرخ خطای بیت (BER) | < 1E-15 (PRBS31، IEEE 802.3bm) |
| مقررات | CB، cTUVus، CE، FCC کلاس A، ICES، RCM، VCCI، لیزر کلاس 1 |
| طول (C050) | 50 متر |
مصرف برق بسته به پیکربندی بازسازی سیگنال متفاوت است. برای نرخ‌های بیت پایین‌تر (بدون بازسازی سیگنال)، مصرف برق کاهش می‌یابد.
راهنمای انتخاب
| شماره قطعه سفارش | توضیحات | طول | پروتکل |
|---|---|---|---|
| MFA1A00-E001 | کابل نوری 100G QSFP28، IB EDR | 1 متر | InfiniBand EDR |
| MFA1A00-E003 | کابل نوری 100G QSFP28، IB EDR | 3 متر | InfiniBand EDR |
| MFA1A00-E005 | کابل نوری 100G QSFP28، IB EDR | 5 متر | InfiniBand EDR |
| MFA1A00-E010 | کابل نوری 100G QSFP28، IB EDR | 10 متر | InfiniBand EDR |
| MFA1A00-C015 | کابل نوری 100G QSFP28، 100GbE | 15 متر | 100GbE |
| MFA1A00-C020 | کابل نوری 100G QSFP28، 100GbE | 20 متر | 100GbE |
| MFA1A00-C030 | کابل نوری 100G QSFP28، 100GbE | 30 متر | 100GbE |
| MFA1A00-C050 | کابل نوری 100G QSFP28، 100GbE | 50 متر | 100GbE |
| MFA1A00-C100 | کابل نوری 100G QSFP28، 100GbE | 100 متر | 100GbE |
برای نسخه‌های InfiniBand EDR، از سری MFA1A00-Exxx استفاده کنید. برای 100GbE، از سری MFA1A00-Cxxx استفاده کنید. طول‌های دیگر در صورت درخواست موجود است.
مزایا
- برد توسعه یافته: طول 50 متر انعطاف‌پذیری را برای اتصالات رک به رک و ردیف به ردیف فراهم می‌کند
- مصرف برق کم: 2.2 وات در هر انتها (با بازسازی سیگنال) بودجه برق کلی مرکز داده را کاهش می‌دهد
- پشتیبانی نرخ انعطاف‌پذیر: بازسازی سیگنال قابل انتخاب از نرخ‌های بیت 25G و پایین‌تر پشتیبانی می‌کند
- یکپارچگی سیگنال قوی: اکولایزیشن و بازسازی سیگنال قابل برنامه‌ریزی، عملکرد لینک قابل اعتماد را تضمین می‌کند
- استقرار آسان: فرم فاکتور QSFP28 قابل تعویض در حین کار با قفل فشاری
- تشخیص دیجیتال: نظارت بلادرنگ بر سلامت و عملکرد لینک
خدمات و پشتیبانی
به عنوان یک شریک مجاز NVIDIA، گروه Hong Kong Starsurge ارائه می‌دهد:
- مشاوره پیش‌فروش فنی برای معماری شبکه 100G و طراحی کابل‌کشی
- لجستیک جهانی با ردیابی بلادرنگ و پشتیبانی ترخیص گمرکی
- پوشش گارانتی استاندارد سخت‌افزار NVIDIA
- مشاوره سفت‌افزار و سازگاری برای پلتفرم‌های سوئیچ و آداپتور NVIDIA
- پشتیبانی چند زبانه (انگلیسی، ماندارین، کانتونی) از طریق ایمیل یا تلفن
سوالات متداول
س: تفاوت بین AOC و DAC چیست؟
پاسخ: AOC (کابل نوری فعال) از فیبر نوری با فرستنده و گیرنده‌های یکپارچه برای دستیابی به برد طولانی‌تر (تا 100 متر) نسبت به DACهای مسی پسیو (معمولاً ≤5 متر) استفاده می‌کند، در حالی که وزن کمتر و ایمنی EMI بهتری را ارائه می‌دهد.
س: آیا می‌توانم از این کابل با سوئیچ‌های InfiniBand EDR استفاده کنم؟
پاسخ: بله، سری MFA1A00 از هر دو InfiniBand EDR (سری E) و 100GbE (سری C) پشتیبانی می‌کند. برای EDR، از نسخه‌های MFA1A00-Exxx استفاده کنید.
س: تفاوت بین سری C و سری E چیست؟
پاسخ: سری C برای برنامه‌های 100GbE بهینه شده است، در حالی که سری E برای InfiniBand EDR بهینه شده است. هر دو از سخت‌افزار فیزیکی یکسانی استفاده می‌کنند اما ممکن است پیکربندی‌های سفت‌افزاری متفاوتی داشته باشند.
س: حداقل شعاع خمش این کابل چقدر است؟
پاسخ: حداقل شعاع خمش 30 میلی‌متر است.
س: آیا کابل قابل تعویض در حین کار است؟
پاسخ: بله، کاملاً قابل تعویض در حین کار است و از درج/حذف زنده بدون خاموش کردن سیستم میزبان پشتیبانی می‌کند.
س: حداکثر فاصله برای این کابل چقدر است؟
پاسخ: سری MFA1A00 تا 100 متر را از طریق فیبر چند حالته OM3/OM4 پشتیبانی می‌کند. نسخه C050 50 متر است.
احتیاطات نگهداری
- کلاهک‌های محافظ گرد و غبار را روی کانکتورها تا زمان نصب نگه دارید تا از آلودگی جلوگیری شود
- قبل از جفت‌سازی از پاک‌کننده‌های کانکتور نوری تأیید شده استفاده کنید تا از افت درج کم اطمینان حاصل شود
- از خم کردن کابل با شعاع کمتر از حداقل شعاع خمش 30 میلی‌متر خودداری کنید
- هنگام نصب و نگهداری، اقدامات احتیاطی استاندارد ESD را رعایت کنید
- به کانکتورها فشار وارد نکنید؛ از زبانه کششی یا قفل برای درج/حذف استفاده کنید
درباره گروه Hong Kong Starsurge
Hong Kong Starsurge Group Co., Limited یک ارائه‌دهنده راه‌حل‌های سخت‌افزار شبکه، خدمات IT و یکپارچه‌سازی سیستم مبتنی بر فناوری است. از سال 2008، ما به مشتریان در سراسر جهان با تجهیزات شبکه از جمله سوئیچ‌ها، کارت‌های شبکه، نقاط دسترسی بی‌سیم، کنترل‌کننده‌ها، کابل‌ها و ماژول‌های نوری خدمات ارائه داده‌ایم. تیم‌های فروش و فنی باتجربه ما از صنایع متنوعی مانند دولت، بهداشت، تولید، آموزش، مالی و سازمانی پشتیبانی می‌کنند. ما راه‌حل‌های سفارشی، لجستیک جهانی و پشتیبانی چند زبانه را ارائه می‌دهیم - همه بر اساس تعهد مشتری‌مدار به قابلیت اطمینان، عملکرد و مقیاس‌پذیری.
حقایق کلیدی
شماره قطعه: MFA1A00-C050
فرم فاکتور: QSFP28 (SFF-8665)
نرخ داده: 100 گیگابیت بر ثانیه (4×25G NRZ)
طول: 50 متر
پروتکل: 100GbE
توان (با بازسازی سیگنال): 2.2 وات معمول / انتها
برد: حداکثر 100 متر
روکش: LSZH، آبی
ماتریس سازگاری
| نوع دستگاه | پلتفرم‌های پشتیبانی شده |
|---|---|
| سوئیچ‌های اترنت | سری NVIDIA Spectrum SN2000/SN3000/SN4000، سوئیچ‌های 100G شخص ثالث |
| سوئیچ‌های InfiniBand | سری NVIDIA Quantum، SB7800، SB7900 (با نسخه‌های سری E) |
| آداپتورها / DPUها | ConnectX-5، ConnectX-6، ConnectX-7، BlueField-2/3 |
| شخص ثالث | سوئیچ‌های مجهز به QSFP28 که از 100G پشتیبانی می‌کنند (سازگاری را تأیید کنید) |
چک لیست خریدار
- تأیید کنید که پورت سوئیچ/آداپتور شما از QSFP28 و 100G NRZ پشتیبانی می‌کند
- طول کابل مورد نیاز را تأیید کنید (C050 = 50 متر)
- اطمینان حاصل کنید که سیستم شما از پروتکل مورد نیاز (100GbE یا InfiniBand EDR) پشتیبانی می‌کند
- تعیین کنید که آیا بازسازی سیگنال برای برنامه شما لازم است (به طور پیش‌فرض برای 100G فعال است)
- بودجه توان و خنک‌کننده ماژول QSFP28 را بررسی کنید
- گزارش صلاحیت سطح سیستم را برای پیکربندی‌های تأیید شده مرور کنید
