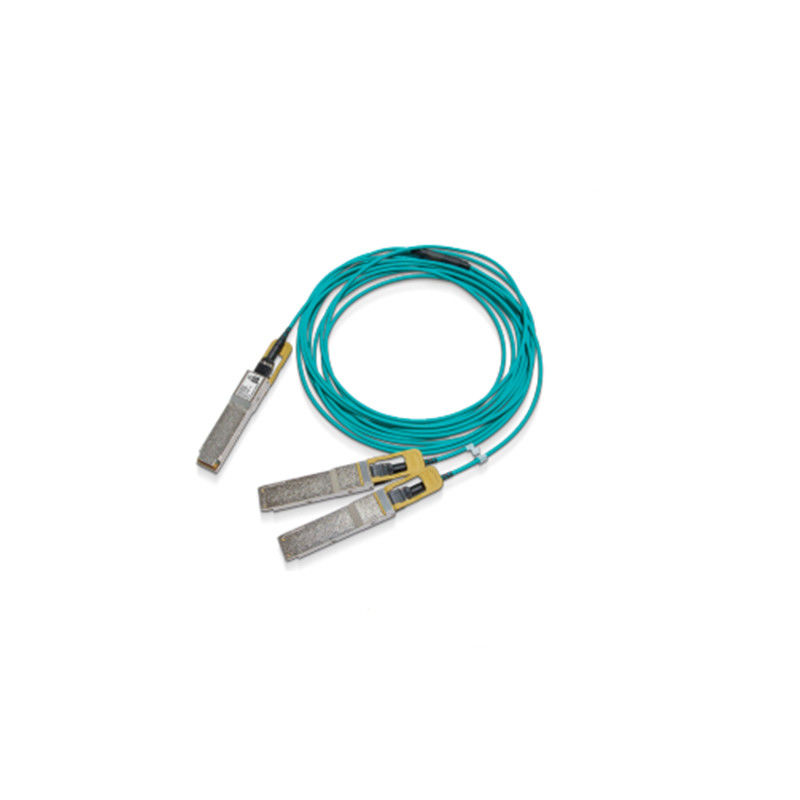

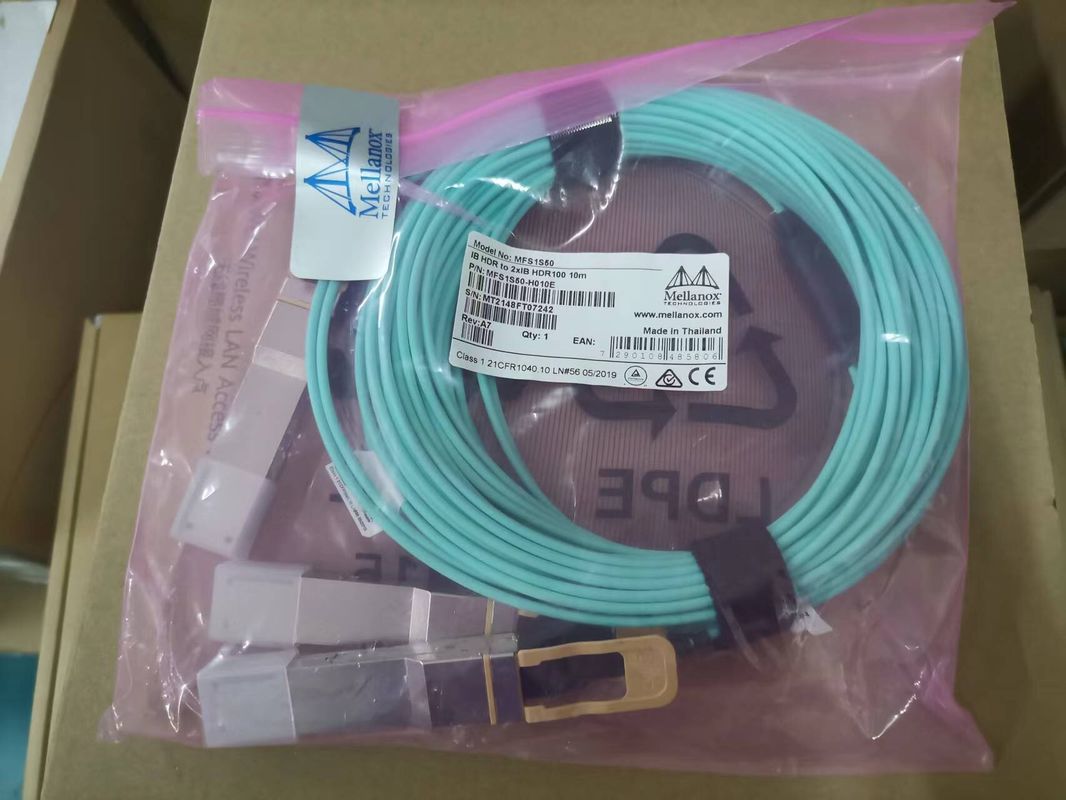

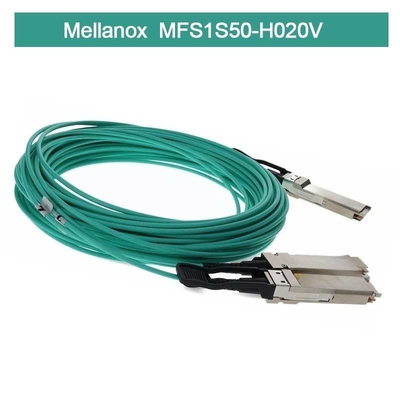

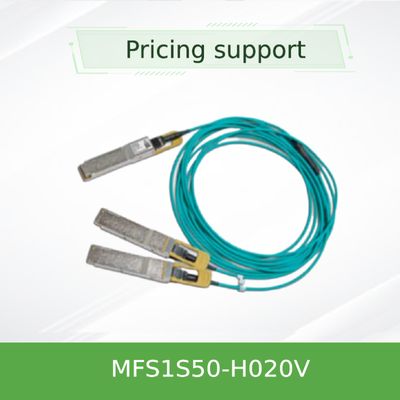

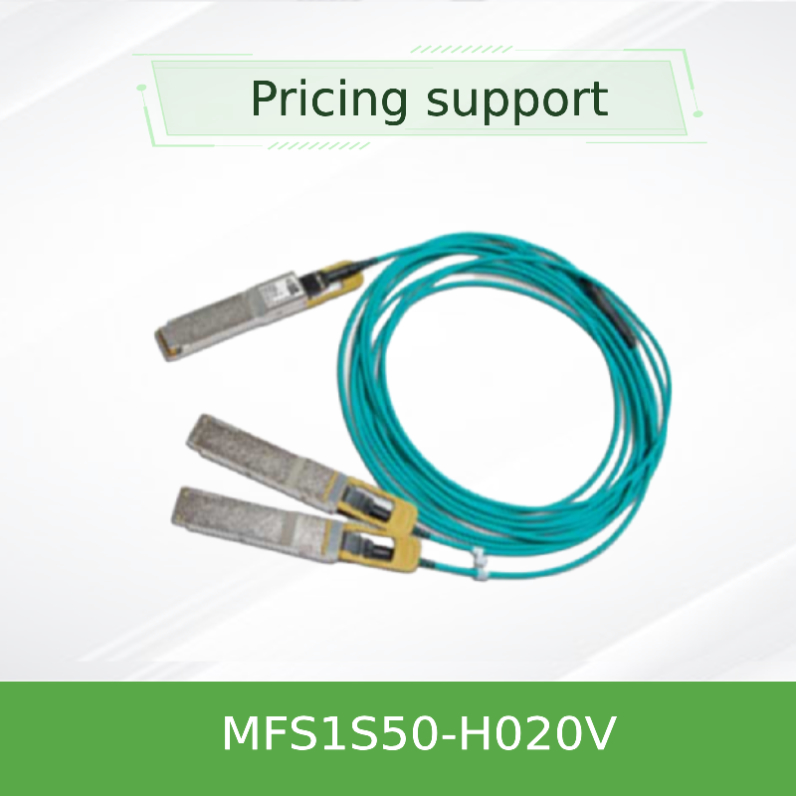

IB HDR MMF Splitter Mellanox AOC Cable MFS1S50-H020V (QSFP56 تا 2xQSFP56)
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFS1S50-H005E |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | 7-10 روز کاری |
| شرایط پرداخت: | T/T، Western Union، MoneyGram Xtransfer |
| قابلیت ارائه: | 10000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| Availability: | stock | Warranty: | 1 Year |
|---|---|---|---|
| condition: | new and original | Technology: | InfiniBand |
| data rate: | Up to 200Gb/s | Connector Type: | QSFP56 |
| HDR Systems: | Supports 200Gb InfiniBand | power supply: | 3.3V |
| I2C: | Yes | Cable color: | Aqua |
| برجسته کردن: | HDR MMF Mellanox AOC,کابل شکاف Mellanox AOC,MFS1S50-H005E |
||
توضیحات محصول
200Gb/s HDR تا 2x100Gb/s HDR100 ((QSFP56 تا 2xQSFP56) MMFActive Optical Splitter Cable
Mellanox® MFS1S50-H020V یک QSFP56 VCSEL مبتنی بر (لایزر ساطع عمودی) است.کابل شیک کننده اپتیکال (AOC) 200Gb/s تا 2 x 100Gb/s که برای استفاده در سیستم های InfiniBand HDR (High Data Rate) 200Gb/s طراحی شده است.
کابل MFS1S50-H020V با SFF-8665 برای راه حل QSFP56 سازگار است.این اتصال بین واحدهای سیستم را با یک کانکتور 200Gb / s در یک طرف و دو کانکتور 100Gb / s جداگانه در طرف دیگر فراهم می کند، مانند سوئیچ و دو سرور. کابل سیگنال های داده را از هر یک از 4 MMF (Multi Mode Fiber) زوج در یک پایان QSFP56 به جفت دوگانه هر یک از QSFP56 multiport پایان متصل می کند.هر انتهای کابل QSFP56 شامل یک EEPROM است که اطلاعات نظارت بر محصول و وضعیت را فراهم می کند.، که می تواند توسط سیستم میزبان خوانده شود.
تست های دقیق تولید بهترین تجربه نصب خارج از جعبه، عملکرد و دوام را تضمین می کند.
راه حل های کابل فیبر فعال با کیفیت منحصر به فرد Mellanox، اتصال انرژی کارآمد را برای اتصال های متقابل مرکز داده فراهم می کند. آنها پهنای باند پورت، تراکم و قابلیت تنظیمات بالاتر را با هزینه پایین امکان پذیر می کنند,و کاهش نیاز به انرژی در مراکز داده.
NVIDIA® MFS1S50-H020V یک QSFP56 مبتنی بر VCSEL (لیزر ساطع عمودی) است.کابل شیک کننده اپتیکال (AOC) 200Gb/s تا 2 x 100Gb/s که مقرون به صرفه است و برای استفاده در سیستم های 200Gb/s InfiniBand (IB) HDR (High Data Rate) طراحی شده است..
کابل MFS1S50-H020V با SFF-8665 برای راه حل QSFP56 سازگار است.این اتصال بین واحدهای سیستم را با یک کانکتور 200Gb / s در یک طرف و دو کانکتور 100Gb / s جداگانه در طرف دیگر فراهم می کند، مانند سوئیچ و دو سرور. کابل سیگنال های داده را از هر یک از 4 MMF (Multi Mode Fiber) زوج در یک پایان QSFP56 به جفت دوگانه هر یک از QSFP56 multiport پایان متصل می کند.هر انتهای کابل QSFP56 شامل یک EEPROM است که اطلاعات نظارت بر محصول و وضعیت را فراهم می کند.، که می تواند توسط سیستم میزبان خوانده شود.MFS1S50-H020V
راه حل های کابل با کیفیت منحصر به فرد NVIDIA اتصال انرژی کارآمد را برای اتصال های متقابل مرکز داده فراهم می کند. این باعث می شود پهنای باند پورت بالاتر، تراکم و قابلیت تنظیم با هزینه پایین،و کاهش نیاز به قدرت در مراکز داده.MFS1S50-H020V
تست های دقیق تولید بهترین تجربه نصب خارج از جعبه، عملکرد و دوام را تضمین می کند.
MFS1S50-H020Vاطلاعات سفارش
|
شماره سفارش بخش
|
توضیحات
|
|---|---|
| MFS1S50-H003V | کابل نوری فعال NVIDIA، 200Gb/s تا 2x100Gb/s IB HDR، QSFP56 تا 2xQSFP56، 3m |
| MFS1S50-H005V | کابل نوری فعال NVIDIA، 200Gb/s تا 2x100Gb/s IB HDR، QSFP56 تا 2xQSFP56، 5m |
| MFS1S50-H010V | کابل نوری فعال NVIDIA، 200Gb/s تا 2x100Gb/s IB HDR، QSFP56 تا 2xQSFP56، 10m |
| MFS1S50-H015V | کابل نوری فعال NVIDIA، 200Gb/s تا 2x100Gb/s IB HDR، QSFP56 تا 2xQSFP56، 15m |
| MFS1S50-H020V | کابل نوری فعال NVIDIA، 200Gb/s تا 2x100Gb/s IB HDR، QSFP56 تا 2xQSFP56، 20m |
| MFS1S50-H030V | کابل نوری فعال NVIDIA، 200Gb/s تا 2x100Gb/s IB HDR، QSFP56 تا 2xQSFP56، 30m |
حداکثر مشخصات مطلق
حداکثر قدرت مطلق، محدوده ای است که از آن می توان آسیب به دستگاه جلوگیری کرد.
کار طولانی مدت بین مشخصات عملیاتی و حداکثر امتیاز مطلق در نظر گرفته نشده و ممکن است باعث تخریب دائمی دستگاه شود.
حداکثر امتیازات مطلق
|
پارامتر
|
دقیقه
|
مکس
|
واحدها
|
|---|---|---|---|
| ولتاژ تغذیه | -0.3 | 3.6 | V |
| ولتاژ ورودی داده | -0.3 | 3.465 | V |
| ولتاژ ورودی کنترل | -0.3 | 4.0 | V |
| آستانه خسارت | 3.4 | --- | دی بی ام |
مشخصات محیط زیست
این جدول مشخصات زیست محیطی محصول را نشان می دهد.
|
پارامتر
|
دقیقه
|
مکس
|
واحدها
|
|---|---|---|---|
| دمای ذخیره سازی | -40 | 85 | °C |
مشخصات عملیاتی
این بخش محدوده مقادیر برای عملکرد عادی را نشان می دهد. فیلتر کردن منبع تغذیه صفحه میزبان باید مطابق با توصیه های کمیته SFF طراحی شود.
|
پارامتر
|
دقیقه
|
نوع
|
مکس
|
واحدها
|
یادداشت ها
|
|---|---|---|---|---|---|
| ولتاژ تغذیه (V)سی سی) | 3.135 | 3.3 | 3.465 | V | --- |
| مصرف برق 200 گیگابایت در ثانیه | --- | 4.5 | 5.0 | W | --- |
| مصرف برق 100Gb/s | --- | 3.0 | 3.5 | W | --- |
| تحمل سر و صدا تغذیه (10Hz 10MHz) | 66 | --- | --- | mVpp | --- |
| دمای اتاق کار | 0 | --- | 70 | °C | --- |
| رطوبت نسبی کار | 5 | --- | 85 | % | --- |
مشخصات الکتریکی
|
پارامتر (به هر خط)
|
دقیقه
|
نوع
|
مکس
|
واحدها
|
|---|---|---|---|---|
| نرخ سیگنال | -100 ppm | 53.125 | +100 ppm | GBd |
| سوئیچ ورودی دیفرانسیل داده در TP1a | TBD | --- | 900 | mVpp |
| سوئیچ خروجی دیفرانسیل داده در TP4 | --- | --- | 900 | mVpp |
| ESMW نزدیک به پایان | 0.265 | --- | --- | UI |
| ارتفاع چشم نزدیک به پایان خروجی | 70 | --- | --- | mVpp |
| زمان انتقال خروجی، 20٪ تا 80٪ | 9.5 | --- | --- | ps |
يادداشت:
- دامنه های ساعت چندگانه فقط در سمت خط Rx پشتیبانی می شود. طرف میزبان Rx فقط یک دامنه ساعت را پشتیبانی می کند.
- قفل CDR QSFP Tx فقط می تواند در صورت انتقال داده های خط 4 Tx رخ دهد.
تخلیه الکترواستاتیک (ESD)
این محصول با سطوح ESD در محیط های عملیاتی مرکز داده سازگار است و مطابق با استانداردهای ذکر شده در بخش انطباق با مقررات گواهی شده است.این محصول با پوشه های محافظ در تمام کانکتورها برای محافظت از آن در طول حمل و نقل ارسال می شوددر دستکاری و کار عادی کابل های با سرعت بالا و گیرنده های نوری، ESD در هنگام قرار دادن در قفس QSFP سرور / سوئیچ نگران کننده است.احتیاط های استاندارد در مورد استفاده از ESD باید رعایت شود.این موارد شامل استفاده از بند مچ دست / بند کفش زمین شده و کف ESD در هر جایی که کابل / گیرنده استخراج / وارد می شود.تخلیه های الکتروستاتیک به خارج از شاسی تجهیزات میزبان پس از نصب تحت الزامات ESD در سطح سیستم قرار می گیرند..
دستکاری و تمیز کردن
گیرنده می تواند در اثر قرار گرفتن در معرض افزایش جریان و وقایع ولتاژ بالا آسیب ببیند. مراقب باشید که قرار گرفتن در معرض شرایط تعریف شده در حداکثر امتیاز مطلق را محدود کنید.رعایت احتیاط های معمول برای استفاده از دستگاه های حساس به تخلیه الکتروستاتیک. فرستنده با پوشش گرد و غبار در هر دو پورت الکتریکی و نوری عرضه می شود. پوشش در پورت نوری باید همیشه در محل باشد زمانی که هیچ کابل فیبر متصل نیست.کانکتور نوری دارای یک سطح کانکتور درهم شکسته است که در هر زمان که آن را بدون کابل و یا کاپ است در معرض.
قبل از قرار دادن کابل فیبر، کانکتور کابل را تمیز کنید تا از آلودگی آن جلوگیری شود. پوشش گرد و غبار اطمینان می دهد که اپتیک ها تمیز باقی می مانند و نیازی به تمیز کردن اضافی نیست.در صورت آلودگی، از ابزار و روش های تمیز کردن استاندارد استفاده کنید. مایعات نباید استفاده شود.
ما یک فروشگاه تمام راه حل را برای شبکه سازی فراهم می کنیم. از سخت افزار (اسویچ ها، NIC ها، اتصال های بین المللی) تا نرم افزار (OS، مدیریت، فرم ویئر) و پشتیبانی،مجموعه گسترده ما نیازهای شبکه شما را برآورده می کندفراتر از شبکه، اکوسیستم ما سازگاری با سایر محصولات NVIDIA و همچنین پیشنهادات شرکای کلیدی و سازندگان OEM را تضمین می کند.
Offload + Performance for Server and Storage. چه سرعت بخشیدن به برنامه ها با InfiniBand یا RoCE، و یا جدا کردن بار های کلیدی از طریق DPU، نرم افزار ما تعریف شده،ارائه های تسریع شده سخت افزاری به شما امکان می دهد منابع محاسباتی و ذخیره سازی خود را به برنامه ها اختصاص دهید، نه مدیریت شبکه.
قابلیت همکاری
برای پیکربندی که با AOCs آزمایش شده است، لطفا به گزارش صلاحیت محصول سطح سیستم (SLP) مراجعه کنید.
نرخ انتخاب
AOC از نرخ انتخاب پشتیبانی می کند که با نوشتن به ثبت 0x57-0x58 کنترل می شود. دو بیت برای هر خط گیرنده در بایت 0x57 (87dec،Rxn_Rate_Select) و دو بیت برای هر خط فرستنده در بایت 0x58 (88dec, Txn_Rate_Select) برای مشخص کردن حداکثر چهار بیت ریت، همانطور که در SFF-8636 Rev 2 تعریف شده است.9.2 جدول 6-5 XN_RATE_SELECT ENCODINGS. همه چهار خط باید دارای همان مقدار انتخاب نرخ باشند.
جدول زیر نرخ برای هر تنظیم نرخ انتخاب شده را مشخص می کند.
نرخ انتخاب رمزگذاری
|
نرخ ارزش را انتخاب کنید
|
نرخ عملیاتی (GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
مشخصات مکانیکی
|
پارامتر |
ارزش | واحدها | |
|---|---|---|---|
| قطر | 3 +/- 0.2 | mm | |
| حداقل شعاع خم | 30 | mm | |
| تحمل طول | طول کمتر از 5 متر | +300 /-0 | mm |
| 5 متر ≤ طول < 50 متر | +500 / -0 | ||
| 50 متر ≤ طول | +1000 /-0 | ||
| رنگ کابل | آب | --- | |
