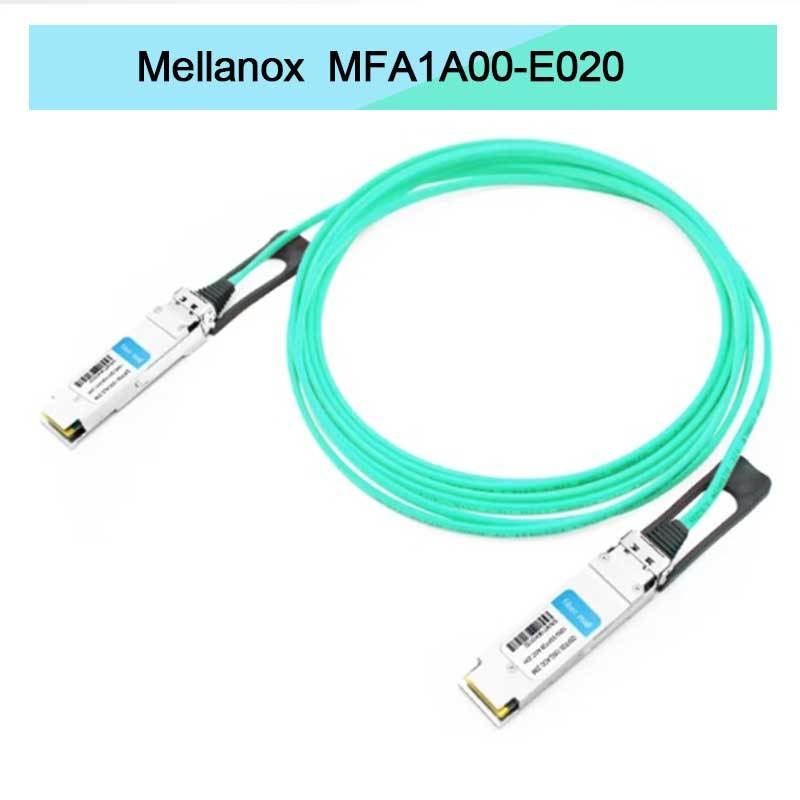

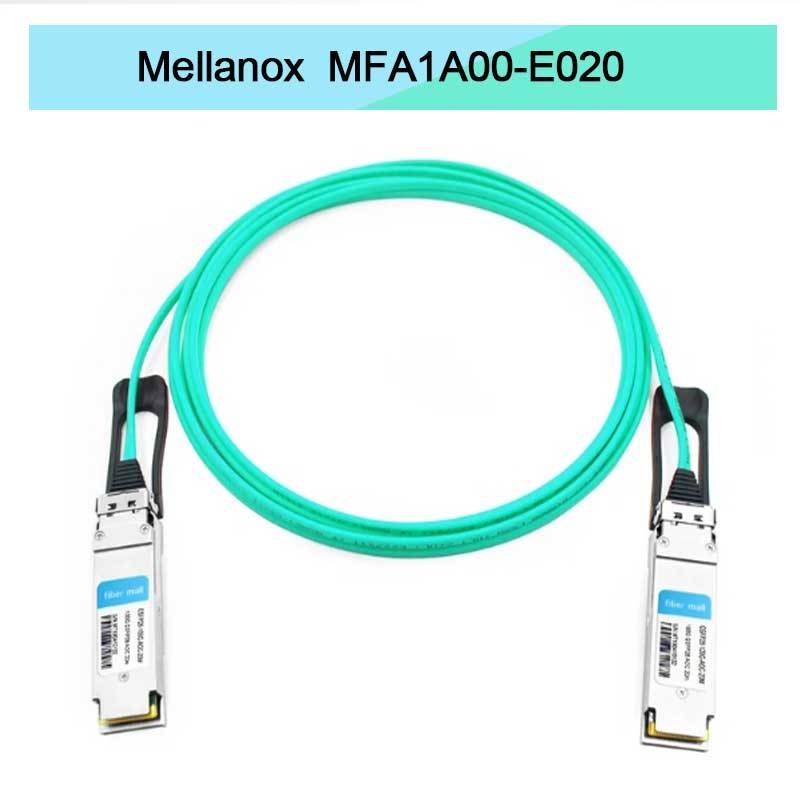

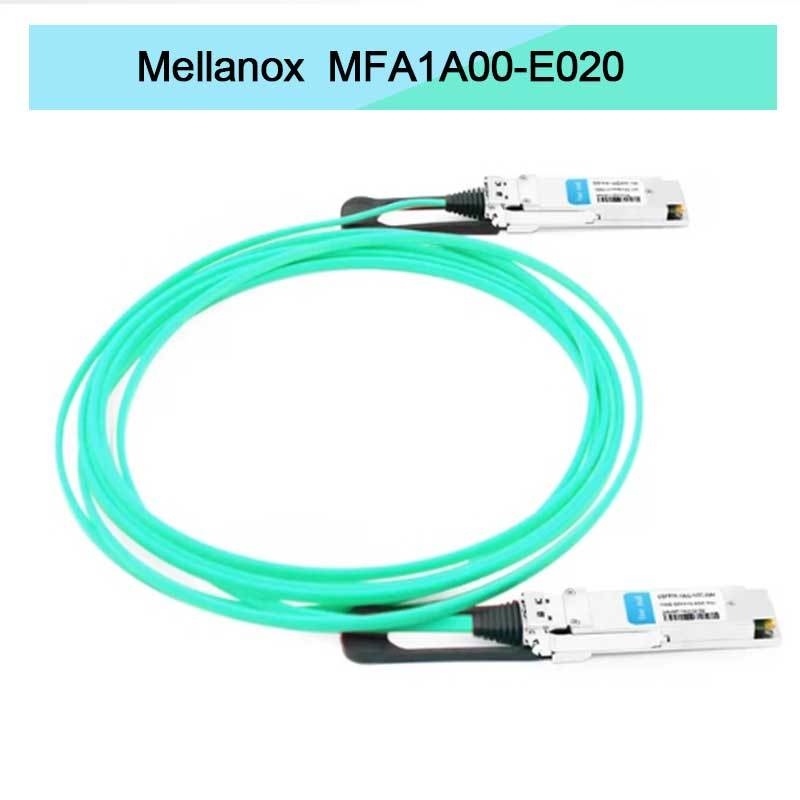

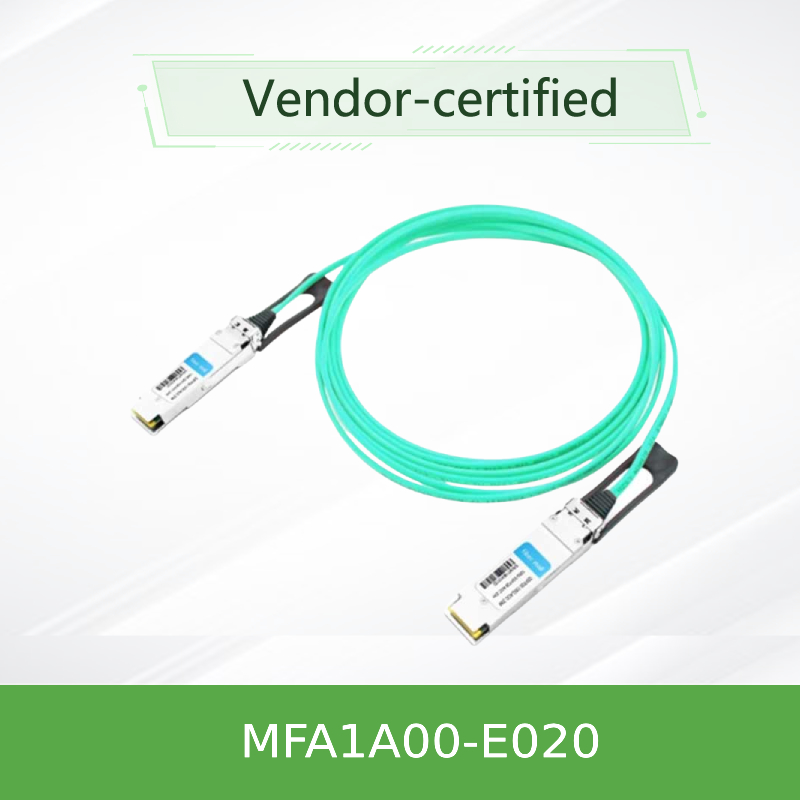

کابل نوری فعال NVIDIA MFA1A00-E020 100Gb/s QSFP28

1خلاصه ی محصول

NVIDIA® MFA1A00-E020 یک کابل نوری فعال QSFP28 با عملکرد بالا است که برای برنامه های 100Gb / s InfiniBand EDR و Ethernet طراحی شده است.کابل فیبر نورییک دامنه 20 متری قوی را ارائه می دهد، که به طور قابل توجهی از راه حل های مس منفعل در محیط های مرکز داده بهتر است.هرکدام قادر به انتقال داده با سرعت تا 26 گیگابایت در ثانیه هستندطراحی شده برای تراکم پورت بالا و راحتی گرم-pluggable، اینکابل فیبر غیرفعالجایگزین قابلیت تنظیم و بهره وری انرژی برتر را ارائه می دهد، که آن را به یک انتخاب ایده آل برای اتصال های پیشرفته مدرن تبدیل می کند.

2ویژگی های کلیدی

• نرخ داده تا 100 گیگابایت در ثانیه برای برنامه های پهنای باند بالا
• فاکتور فرم QSFP28 قابل اتصال گرم برای نصب و نگهداری آسان
• آمپلیتود خروجی گیرنده قابل برنامه ریزی و تاکید قبلی برای یکپارچگی سیگنال
• زمان بندی مجدد قابل انتخاب در هر خط برای عملکرد بهینه شده در 26 گیگابایت در ثانیه
• مصرف انرژی کم: 2.2W معمولی در هر طرف (با زمان بندی مجدد)
• دامنه تا 100 متر با فیبر چند حالت
• مطابق با SFF-8665، SFF-8636 و استاندارد RoHS
• نظارت دیجیتال تشخیصی (DDM) برای ردیابی عملکرد در زمان واقعی

3تکنولوژی و استانداردهای اصلی

MFA1A00-E020 از تکنولوژی لیزر پرتاب کننده سطح عمودی (VCSEL) برای اطمینان از انتقال قابل اعتماد داده استفاده می کند.از جمله SFF-8665 برای رابط QSFP28 و SFF-8636 برای رابط مدیریت I2C. اينکابل فیبر نوریاز پروتکل های 100GbE Ethernet و InfiniBand EDR پشتیبانی می کند، که قابلیت همکاری گسترده ای را تضمین می کند. نرم افزار پیشرفته آن امکان نظارت پیشرفته تشخیصی دیجیتال (DDM) را فراهم می کند،ارائه بینش در مورد دمای، ولتاژ، انحراف لیزر و سطوح قدرت نوری.

4اصول کار

این کابل نوری فعال با تبدیل سیگنال های الکتریکی از سیستم میزبان به سیگنال های نوری از طریق فرستنده های VCSEL یکپارچه کار می کند.این سیگنال های نوری سپس از طریق فیبر چند حالت منتقل می شونددر انتهای گیرنده، آشکارسازهای نوری سیگنال ها را به داده های الکتریکی تبدیل می کنند. کابل دارای قابلیت های بازسازی مجدد (CDR) در هر خط برای اصلاح جیتر و تحریف سیگنال است.تضمین یکپارچگی داده ها در مسافت های طولانیاین رویکرد یکپارچه نیاز به فرستنده های جداگانه و کابل های پچ را از بین می برد، پیوند را ساده می کند و قابلیت اطمینان را افزایش می دهد.کابل فیبر غیرفعالراه حل جایگزین یک راه حل کامل است.

5سناریوهای کاربرد

MFA1A00-E020 برای محیط های محاسباتی با عملکرد بالا که نیاز به تاخیر کم و پهنای باند بالا دارند طراحی شده است.

• اتصال مرکز اطلاعات:معماری ستون فقرات، سوئیچینگ بالا (ToR) و اتصال سرور به سوئیچ.
• محاسبات با عملکرد بالا (HPC):خوشه ها و ابر رایانه ها با استفاده از InfiniBand EDR.
• زیرساخت ابر:ارائه دهندگان خدمات ابری در مقیاس بزرگ که نیاز به اتصال سرور با سرعت بالا دارند.
• شبکه های سازمانی:شبکه های هسته ای و شبکه های منطقه ذخیره سازی (SAN)

6مشخصات و اطلاعات سفارش

7مزیت ها و نقاط فروش

اينکابل فیبر نوریاز روش های سنتی متمایز است.کابل فیبر غیرفعالراه حل ها و محصولات رقابتی از طریق چند مزیت کلیدی:

• دسترسي برتر و عملکرد:ارائه می دهد 100 متری قابل اعتماد، به مراتب فراتر از محدودیت های کابل های DAC منفعل.
• راه حل یکپارچهاز بین بردن مشکلات سازگاری و نگرانی از از دست دادن ورودی مرتبط با فرستنده های جداگانه و کابل های پچ.
• تشخيص هاي بهبود يافتهDDM جامع امکان نظارت فعال و مدیریت شبکه را فراهم می کند و زمان خرابی را کاهش می دهد.
• بهره وری انرژی:مصرف انرژی کمتر در هر بندر در مقایسه با بسیاری از راه حل های جایگزین، کاهش هزینه های عملیاتی.
• کیفیت دقیق:آزمایشات گسترده تولید را برای اطمینان از عملکرد برتر و دوام طولانی مدت درست از جعبه انجام می دهد.

8خدمات و پشتیبانی

ما پشتیبانی جامع برای تمام محصولات خود را ارائه می دهیم. این شامل یک دوره گارانتی استاندارد است. تیم فنی ما مشاوره 24/7 و پشتیبانی را برای کمک به ادغام و رفع مشکل ارائه می دهد.ما موجودی های زیادی داریم، که به ما امکان می دهد زمان تحویل قابل اعتماد را برای سفارشات کوچک و حجم بزرگ ارائه دهیم.

9سوالات متداول (FAQ)

س: آیا این کابل قابل وصل شدن گرم است؟
A: بله، فاکتور فرم QSFP28 برای کار گرم قابل اتصال طراحی شده است، اجازه می دهد تا نصب و برداشتن بدون خاموش کردن سیستم.

سوال: تفاوت بین AOC و DAC منفعل چیست؟
پاسخ: یک کابل نوری فعال (AOC) مانند این از فیبر نوری استفاده می کند و دارای الکترونیک داخلی برای پردازش سیگنال است، که اجازه می دهد تا به مدت طولانی تر (تا 100 متر) و وزن کمتری برسد.یک کابل مس (DAC) غیرفعال مستقیم متصل سنگین تر است، محدوده کوتاه تری دارد (~ 5-7m) ، و حاوی اجزای فعال نیست.

سوال: آیا این کابل از تشخیص دیجیتال (DDM/DOM) پشتیبانی می کند؟
A: بله، دارای نظارت کامل تشخیصی دیجیتال (DDM) مطابق با SFF-8636 است، که داده های زمان واقعی در مورد دمای، ولتاژ، قدرت TX / RX و جریان سوگیری لیزر را فراهم می کند.

س: این کابل با چه سیستم هایی سازگار است؟
A: با هر سوئیچ، روتر یا کارت رابط شبکه ای که دارای پورت QSFP28 است و از پروتکل های 100GbE یا InfiniBand EDR پشتیبانی می کند سازگار است. همیشه از راهنمای سازگاری سیستم خود مشورت کنید.

10احتیاط های مهم

• اطمینان حاصل کنید که پورت QSFP28 دستگاه میزبان برای پروتکل مناسب (100GbE یا InfiniBand EDR) فعال است.
• برای جلوگیری از آسیب دائمی به فیبر های داخلی از حداقل شعاع خم 30 میلی متر تجاوز نکنید.
• استفاده و نگهداری کابل در محدوده دمای مشخص شده و رطوبت (0 °C تا 70 °C در حال کار؛ رطوبت 5٪ تا 85٪).
• این تجهیزات با محدودیت های کلاس A FCC مطابقت دارد. ممکن است باعث تداخل رادیویی در مناطق مسکونی شود؛ کاهش مسئولیت کاربر است.
• ماژول لیزر به عنوان محصول لیزر کلاس I IEC 60825-1 طبقه بندی شده است که در شرایط عادی کار ایمن است.
