مشخصات محصول MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC
معرفی

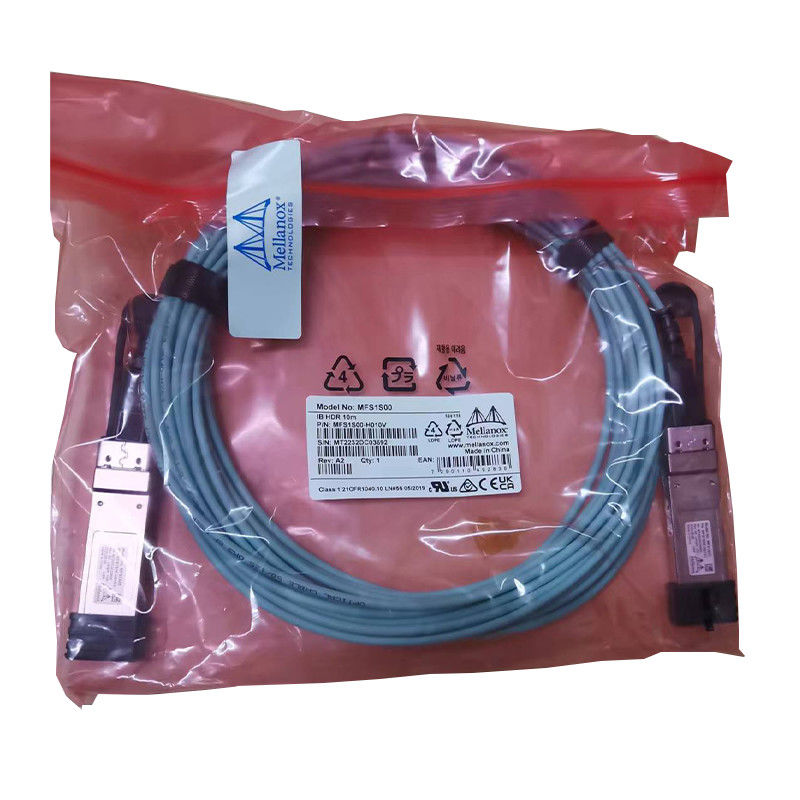

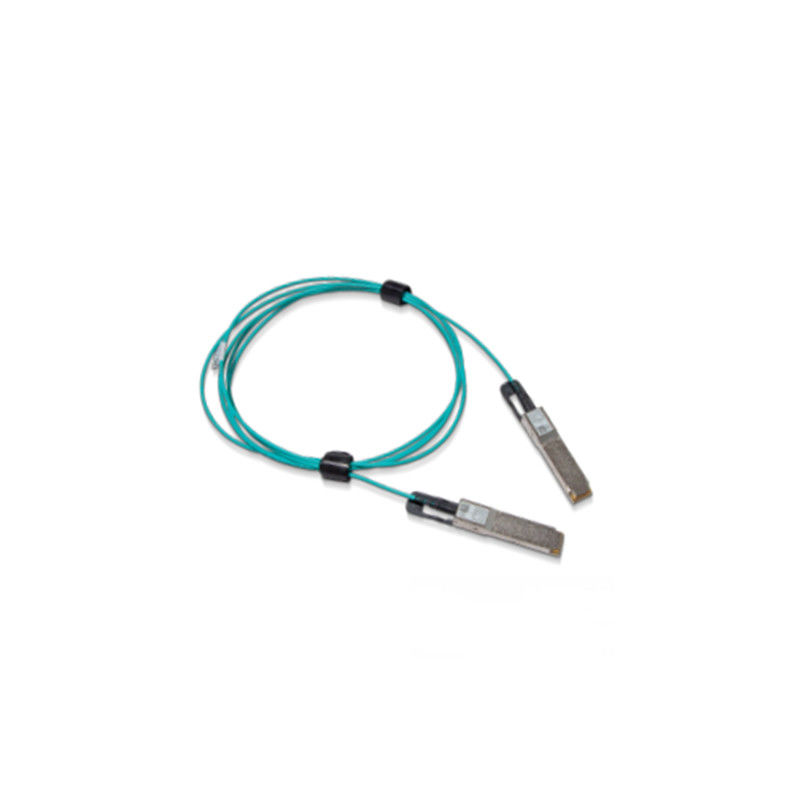

NVIDIA® MFS1S00 یک کابل نوری فعال (AOC) مبتنی بر QSFP56 VCSEL (لیزر ساطع کننده سطح حفره عمودی) است که برای استفاده در سیستم‌های InfiniBand (IB) HDR (نرخ داده بالا) با سرعت 200 گیگابیت بر ثانیه طراحی شده است.
MFS1S00 AOC تراکم پورت و پیکربندی بالایی را ارائه می دهد و دسترسی بسیار طولانی تری نسبت به کابل های مسی غیرفعال در مراکز داده دارد.از آنجایی که AOC قابل اتصال گرم است، نصب و تعویض آن آسان است.
MFS1S00 دارای یک پورت استاندارد QSFP56 سازگار با SFF-8665 در سمت الکتریکی به سمت سیستم میزبان است.این شامل چهار فرستنده نوری فیبرهای چند حالته (MMF) در هر انتها است که هر کدام با سرعت داده تا 50 گیگابیت بر ثانیه کار می کنند.
MFS1S00 زمان بندی مجدد قابل انتخاب در هر خط را برای فرستنده ها و گیرنده های نوری تا نرخ 50 گیگابیت بر ثانیه ارائه می دهد.
راه حل های کابل با کیفیت منحصر به فرد NVIDIA اتصال کم مصرف را برای اتصالات مرکز داده فراهم می کند.پهنای باند پورت، چگالی و پیکربندی بالاتر را با هزینه کم و کاهش نیاز برق در مراکز داده را امکان پذیر می کند.آزمایش دقیق تولید، بهترین تجربه نصب خارج از جعبه، عملکرد و دوام را تضمین می کند.
| نکات برجسته |
| * سرعت داده تا 200 گیگابیت بر ثانیه |
| * دامنه خروجی Rx قابل برنامه ریزی و پیش تاکید |
| * اکولایزر ورودی Tx قابل برنامه ریزی |
| * زمانبندی مجدد قابل انتخاب |
| * پورت QSFP28 سازگار با SFF-8665 |
| * یک منبع تغذیه 3.3 ولت |
| * اتلاف توان 2.2 وات (تایپ، هر انتهای با زمان بندی مجدد) |
| * BER کم |
| * طول تا 100 متر |
| * قابل اتصال گرم |
| * سازگار با RoHS |
| * رابط مدیریت I2C سازگار با SFF-8636 |
حداکثر مطلق مشخصات
حداکثر مطلق امتیازهایی هستند که بیش از آن ممکن است آسیب به دستگاه رخ دهد.
کارکرد طولانی مدت بین مشخصات عملیاتی و حداکثر امتیازات مطلق در نظر گرفته نشده است و ممکن است باعث تخریب دائمی دستگاه شود.
مشخصات محیطی
این جدول مشخصات محیطی محصول را نشان می دهد.
مشخصات عملیاتی
این بخش محدوده مقادیر برای عملکرد عادی را نشان می دهد.فیلتر منبع تغذیه برد میزبان باید مطابق با مشخصات کمیته SFF طراحی شود.
- بازخوانی دمای داخلی از طریق DDMI تا 75 درجه سانتیگراد مجاز است.
مشخصات برق
یادداشت:
- دامنه های ساعت چندگانه فقط در Rx سمت خط پشتیبانی می شوند.سمت میزبان Rx فقط از یک دامنه ساعت پشتیبانی می کند.
- قفل QSFP Tx CDR تنها زمانی رخ می دهد که Tx Lane 1 در حال انتقال داده باشد
- قابلیت همکاری
برای پیکربندی های آزمایش شده با AOC، لطفاً به گزارش صلاحیت محصول سطح سیستم (SLP) مراجعه کنید.
انتخاب امتیاز
AOC از انتخاب نرخ پشتیبانی می کند، که با نوشتن در رجیسترهای 0x57-0x58 کنترل می شود.دو بیت برای هر خط گیرنده در بایت 0x57 (87dec، Rxn_Rate_Select) و دو بیت برای هر خط فرستنده در بایت 0x58 (88dec، Txn_Rate_Select) اختصاص داده می شود تا حداکثر چهار بیت ریت، همانطور که در SFF-82692 Re تعریف شده است، مشخص شود. -5 کدگذاری XN_RATE_SELECT.هر چهار خط باید دارای یک مقدار انتخاب نرخ باشند.
جدول زیر نرخ هر تنظیم انتخاب نرخ را مشخص می کند.
نرخ رمزگذاری را انتخاب کنید
| مدل |
شرح |
| MFS1S00-H005V |
کابل DAC ملانوکس AOC 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
کابل شکست ملانوکس 200 گیگابایت 100 گیگابایت 25 گیگابایت 40 گیگابایت 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
کابل مسی غیرفعال melanox 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
کابل های اینفینی باند ملانوکس 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
کابل کنسول 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
کابل فیبر فعال 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
کابل hdr 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
کابل اسپلیتر ملانوکس 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
کابل های melanox edr 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
کابل اتصال پرسرعت 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
کابل اتصال سریع 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
کابل اترنت 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30 QSFP28 QSFP56 |
| MFS1S00-H005V |
کابل InfiniBand 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
کابل hdr 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
