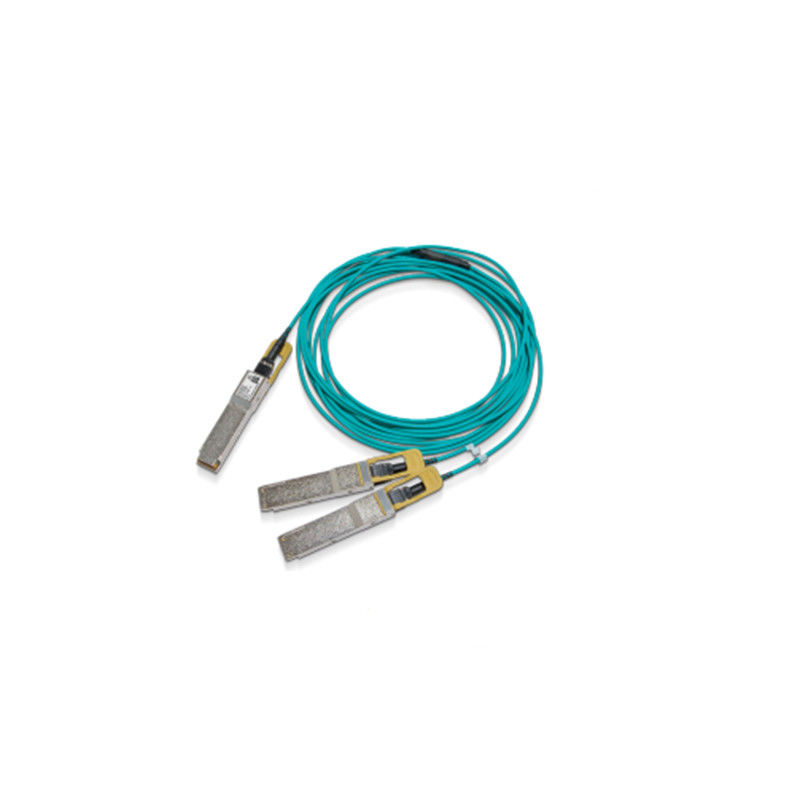

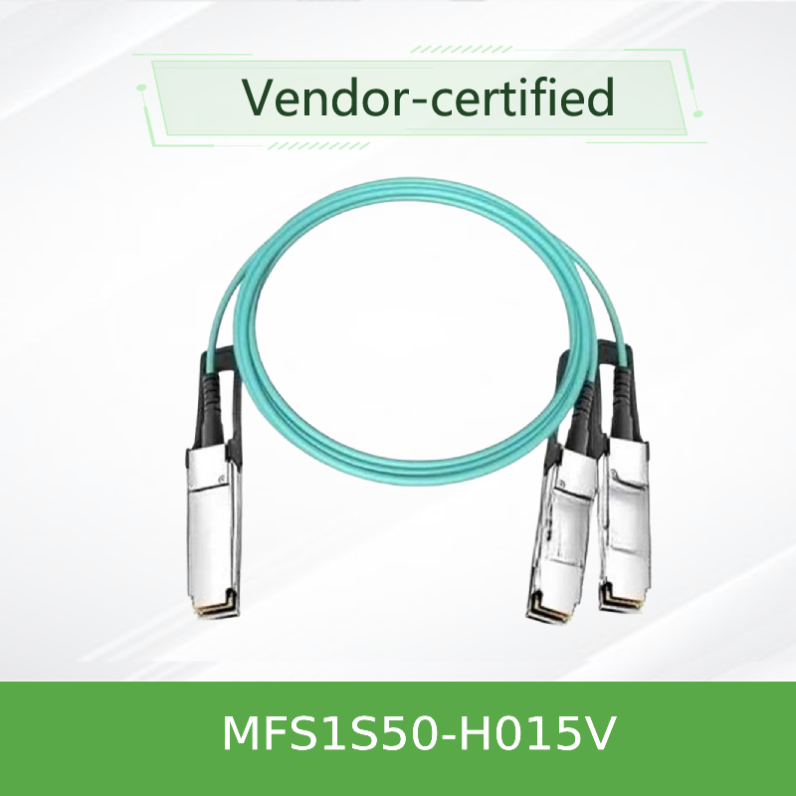

200 گیگابیت بر ثانیه HDR تا 2x100 گیگابیت بر ثانیه HDR100 (QSFP56 تا 2xQSFP56) کابل اسپلیتر نوری MMFActive

Mellanox® MFS1S50-HxxxE مبتنی بر QSFP56 VCSEL (لیزر ساطع کننده سطح حفره عمودی)، مقرون به صرفه 200 گیگابیت بر ثانیه تا 2 × 100 گیگابیت بر ثانیه کابل تقسیم کننده نوری فعال (AOC) است که برای استفاده در داده های 200 گیگابایتی و گیگابایتی (HiHB/Hb) طراحی شده است. ) سیستم های.

کابل MFS1S50-HxxxE با SFF-8665 برای راه حل قابل اتصال QSFP56 مطابقت دارد.این اتصال بین واحدهای سیستم را با یک کانکتور 200 گیگابیت بر ثانیه در یک طرف و دو کانکتور جداگانه 100 گیگابیت بر ثانیه در طرف دیگر، مانند یک سوئیچ و دو سرور، فراهم می کند.این کابل سیگنال های داده را از هر یک از 4 جفت MMF (Fiber چند حالته) در انتهای تک QSFP56 به جفت دوگانه هر یک از انتهای چند پورت QSFP56 متصل می کند.هر انتهای کابل QSFP56 شامل یک EEPROM است که اطلاعات نظارت بر محصول و وضعیت را ارائه می دهد که می تواند توسط سیستم میزبان خوانده شود.

آزمایش دقیق تولید، بهترین تجربه نصب خارج از جعبه، عملکرد و دوام را تضمین می کند.

راه حل های کابل فیبر فعال با کیفیت منحصر به فرد ملانوکس، اتصال کم مصرف را برای اتصالات مرکز داده فراهم می کند.آنها پهنای باند پورت، چگالی و پیکربندی بالاتر را با هزینه کم و کاهش نیاز برق در مراکز داده را امکان پذیر می کنند.

NVIDIA® MFS1S50 مبتنی بر QSFP56 VCSEL (لیزر ساطع کننده سطح حفره عمودی)، مقرون به صرفه 200Gb/s تا 2 x 100Gb/s کابل اسپلیتر نوری فعال (AOC) است که برای استفاده در 200Gb/s (IB) HDRB و Infini طراحی شده است. سیستم های نرخ داده بالا)

کابل MFS1S50 با SFF-8665 برای راه حل قابل اتصال QSFP56 مطابقت دارد.این اتصال بین واحدهای سیستم را با یک کانکتور 200 گیگابیت بر ثانیه در یک طرف و دو کانکتور جداگانه 100 گیگابیت بر ثانیه در طرف دیگر، مانند یک سوئیچ و دو سرور، فراهم می کند.این کابل سیگنال های داده را از هر یک از 4 جفت MMF (Fiber چند حالته) در انتهای تک QSFP56 به جفت دوگانه هر یک از انتهای چند پورت QSFP56 متصل می کند.هر انتهای کابل QSFP56 شامل یک EEPROM است که اطلاعات نظارت بر محصول و وضعیت را ارائه می دهد که می تواند توسط سیستم میزبان خوانده شود.

راه حل های کابلی با کیفیت منحصر به فرد NVIDIA اتصال کم مصرف را برای اتصالات مرکز داده فراهم می کند.پهنای باند پورت، چگالی و پیکربندی بالاتر را با هزینه کم و کاهش نیاز برق در مراکز داده را امکان پذیر می کند.

آزمایش دقیق تولید، بهترین تجربه نصب خارج از جعبه، عملکرد و دوام را تضمین می کند.

ترتیب اطلاعات

حداکثر مطلق مشخصات

حداکثر مطلق امتیازهایی هستند که بیش از آن ممکن است آسیب به دستگاه رخ دهد.

کارکرد طولانی مدت بین مشخصات عملیاتی و حداکثر امتیازات مطلق در نظر گرفته نشده است و ممکن است باعث تخریب دائمی دستگاه شود.

اعتبار حداکثر مطلق

مشخصات محیطی

این جدول مشخصات محیطی محصول را نشان می دهد.

مشخصات عملیاتی

این بخش محدوده مقادیر برای عملکرد عادی را نشان می دهد.فیلتر منبع تغذیه برد میزبان باید مطابق با مشخصات کمیته SFF طراحی شود.

مشخصات برق

یادداشت:

• دامنه های ساعت چندگانه فقط در Rx سمت خط پشتیبانی می شوند.سمت میزبان Rx فقط از یک دامنه ساعت پشتیبانی می کند.
• قفل QSFP Tx CDR تنها زمانی رخ می دهد که Tx Lane 4 در حال انتقال داده باشد.

تخلیه الکترواستاتیک (ESD)

این محصول با سطوح ESD در محیط های عملیاتی معمولی مرکز داده سازگار است و مطابق با استانداردهای ذکر شده در بخش انطباق با مقررات گواهی شده است.این محصول با کلاه های محافظ روی تمام کانکتورها ارسال می شود تا در هنگام حمل از آن محافظت کند.در جابجایی و کارکرد معمولی کابل‌های پرسرعت و فرستنده‌های نوری، ESD در هنگام قرار دادن در قفس QSFP سرور/سوئیچ نگران‌کننده است.بنابراین، اقدامات احتیاطی استاندارد ESD باید رعایت شود.اینها شامل استفاده از بند مچ/کفش زمینی و کف ESD در هر جایی که کابل/فرستنده گیرنده خارج/قرار می‌شود، می‌شود.تخلیه های الکترواستاتیکی در قسمت بیرونی شاسی تجهیزات میزبان پس از نصب منوط به الزامات ESD در سطح سیستم است.

جابجایی و تمیز کردن

فرستنده و گیرنده ممکن است در اثر قرار گرفتن در معرض نوسانات جریان و رویدادهای ولتاژ بیش از حد آسیب ببیند.مراقب باشید قرار گرفتن در معرض شرایطی را که در حداکثر مطلق رتبه‌بندی‌ها تعریف شده‌اند، محدود کنید.اقدامات احتیاطی معمولی را برای دستگاه های حساس به تخلیه الکترواستاتیک رعایت کنید.فرستنده و گیرنده با درپوش های گرد و غبار در هر دو درگاه الکتریکی و نوری ارسال می شود.درپوش پورت نوری همیشه باید در جای خود باشد، زمانی که کابل فیبر متصل نیست.کانکتور نوری دارای یک سطح رابط فرورفته است که هر زمان که کابل یا درپوش نداشته باشد، در معرض دید قرار می گیرد.

قبل از وارد کردن کابل فیبر، کانکتور کابل را تمیز کنید تا از آلودگی آن جلوگیری شود.درپوش گرد و غبار تضمین می کند که اپتیک تمیز می ماند و نیازی به تمیز کردن اضافی نیست.در صورت آلودگی، باید از ابزارها و روش های استاندارد تمیز کردن استفاده شود.مایعات نباید اعمال شود.

قابلیت همکاری

برای پیکربندی های تست شده با AOC لطفا به گزارش صلاحیت محصول سطح سیستم (SLP) مراجعه کنید.

انتخاب امتیاز

AOC از انتخاب نرخ پشتیبانی می کند، که با نوشتن در رجیسترهای 0x57-0x58 کنترل می شود.دو بیت برای هر خط گیرنده در بایت 0x57 (87dec، Rxn_Rate_Select) و دو بیت برای هر خط فرستنده در بایت 0x58 (88dec، Txn_Rate_Select) اختصاص داده می شود تا حداکثر چهار بیت ریت، همانطور که در SFF-82692 Re تعریف شده است، مشخص شود. -5 کدگذاری XN_RATE_SELECT.هر چهار خط باید دارای یک مقدار انتخاب نرخ باشند.

جدول زیر نرخ هر تنظیم انتخاب نرخ را مشخص می کند.

نرخ رمزگذاری را انتخاب کنید

مشخصات مکانیکی

وزن سبک، جریان هوای بالا، دسترسی طولانی
کابل های LinkX AOC به دلیل قیمت پایین و ارزش بالا و افزایش قابلیت اطمینان آنها نسبت به فرستنده و گیرنده های متصل به طور گسترده در ابر و ابر رایانه ها استفاده می شود.AOCهای LinkX با همان پیکربندی‌های تقسیم‌کننده مانند کابل‌های مسی متصل مستقیم (DAC) مطابقت دارند، اما سبک‌تر، انعطاف‌پذیرتر هستند، جریان هوای بیشتری را امکان‌پذیر می‌کنند و از فاصله‌های بلندتری پشتیبانی می‌کنند که تا ۳۰ تا ۱۰۰ متر گسترش می‌یابد.AOC ها به طور گسترده برای پیوند دادن سیستم های هوش مصنوعی مبتنی بر GPU NVIDIA به شبکه های اترنت و پارچه های ذخیره سازی اترنت (ESF) استفاده می شوند.

ویژگی های کلیدی
از 30 تا 100 متر می رسد
لینک نوری با کمترین هزینه و کم مصرف
یک مجموعه کابل کامل بدون اتصالات نوری
در پیکربندی مشابه کابل های DAC موجود است
ارائه محصول گسترده 25/50/100/200/400G برای هر نیاز
تست شده و دارای گواهینامه NVIDIA GPU، DGX™، EGX™، و سیستم های DPU







سوالات متداول

Q1. چه چیزی می توانید از ما بخرید؟

A: Mellanox، Aruba، Rukus، محصولات با نام تجاری Extreme، از جمله سوئیچ، کارت شبکه، کابل، دسترسی

نقطه و غیره

Q2. در مورد تاریخ تحویل چطور؟

A: معمولا 3-5 روز کاری طول می کشد.برای مدل های خاص، لطفا برای بررسی موجودی با ما تماس بگیرید.در پایان،

مشاوره واقعی باید پیروز شود. ما تمام تلاش خود را برای ارائه در اسرع وقت انجام خواهیم داد.

Q3. شرایط گارانتی شما چیست؟

A: ما 12 ماه زمان گارانتی را ارائه می دهیم.

Q4. در مورد روش حمل و نقل چطور؟

A: ما از Fedex / DHL / UPS / TNT و سایر محموله های هوایی استفاده می کنیم، محموله های دریایی نیز قابل اجرا هستند.در یک کلام،

ما می توانیم هر محموله ای را که شما می خواهید انجام دهیم.

Q5. آیا می توانم چند نمونه بگیرم؟

A: بله، سفارش نمونه برای بررسی کیفیت و تست بازار در دسترس است.شما فقط باید هزینه نمونه را بپردازید

و هزینه اکسپرس

Q6. نقاط قوت اصلی شما چیست؟

پاسخ: عرضه دست اول، محصولات اصلی و جدید با قیمت مناسب و پس از فروش عالی.
