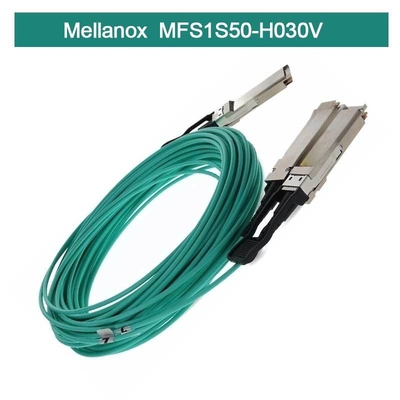

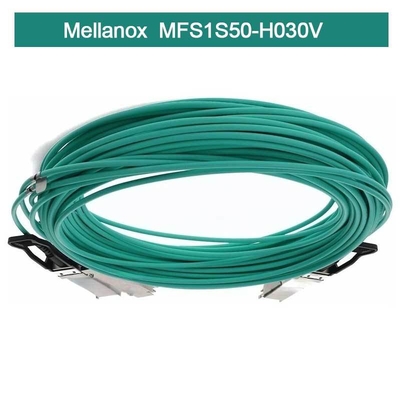

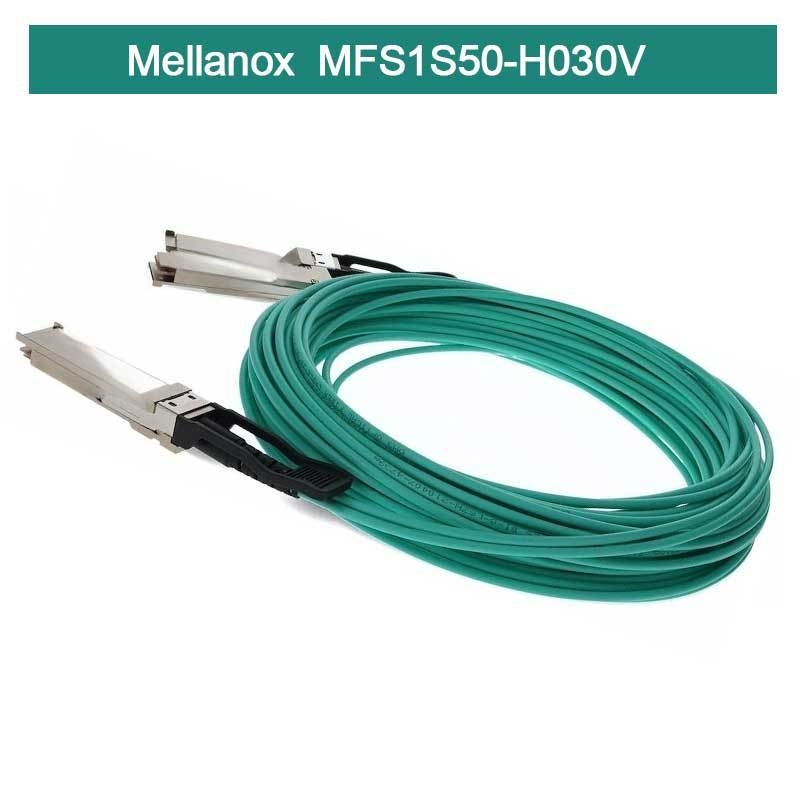

Infiniband Mellanox AOC MFS1S50-H030V VPI HDR & ETH 2x100Gb/S 30M QSFP56 جدید و اصلی
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFS1S50-H030V |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | 7-10 روز |
| شرایط پرداخت: | T/T، Western Union، MoneyGram Xtransfer |
| قابلیت ارائه: | 10000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| Availability: | stock | Warranty: | 1 Year |
|---|---|---|---|
| condition: | new and original | Technology: | InfiniBand |
| data rate: | Up to 200Gb/s | Connector Type: | QSFP56 |
| Output transition time, 20% to 80%: | 9.5ps | Near-end output eye height: | 70mVpp |
| Near-end ESMW: | 0.265UI | Differential data output swing at TP4: | 900mVpp |
| برجسته کردن: | کابل HDR100 ملانوکس اینفینی باند,کابل ETH ملانوکس اینفینی باند,کابل اسپلیتر HDR100 ملانوکس |
||
توضیحات محصول

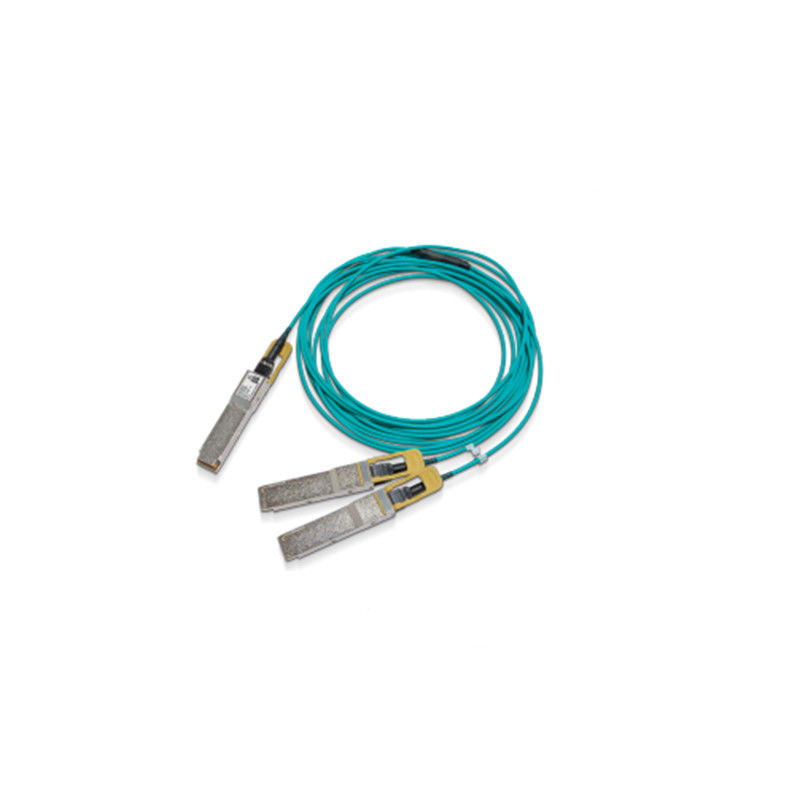

کابل تقسیم کننده نوری فعال 200 گیگابیت بر ثانیه HDR به 2x100 گیگابیت بر ثانیه HDR100 (QSFP56 به 2xQSFP56) MMF
Mellanox® MFS1S50-HxxxE یک کابل تقسیم کننده نوری فعال (AOC) 200 گیگابیت بر ثانیه به 2 x 100 گیگابیت بر ثانیه مبتنی بر VCSEL (لیزر ساطع کننده سطح حفره عمودی) با هزینه کم است که برای استفاده در سیستم های 200 گیگابیت بر ثانیه InfiniBand HDR (نرخ داده بالا) طراحی شده است.
کابل MFS1S50-HxxxE با SFF-8665 برای راه حل قابل اتصال QSFP56 سازگار است. این اتصال بین واحدهای سیستم را با یک کانکتور 200 گیگابیت بر ثانیه در یک طرف و دو کانکتور 100 گیگابیت بر ثانیه جداگانه در طرف دیگر، مانند یک سوئیچ و دو سرور، فراهم می کند. کابل سیگنال های داده را از هر یک از 4 جفت MMF (فیبر چند حالته) در انتهای QSFP56 واحد به جفت دوتایی هر یک از انتهای چند پورت QSFP56 متصل می کند. هر انتهای QSFP56 کابل شامل یک EEPROM است که اطلاعات نظارت بر محصول و وضعیت را ارائه می دهد که می تواند توسط سیستم میزبان خوانده شود.
تست تولید دقیق، بهترین تجربه نصب، عملکرد و دوام را تضمین می کند.
راه حل های کابل فیبر فعال با کیفیت منحصر به فرد Mellanox’ اتصال کم مصرف را برای اتصالات مرکز داده فراهم می کند. آنها پهنای باند، تراکم و قابلیت پیکربندی بالاتری را با هزینه کم و نیاز به انرژی کمتر در مراکز داده امکان پذیر می کنند.
NVIDIA® MFS1S50 یک کابل تقسیم کننده نوری فعال (AOC) 200 گیگابیت بر ثانیه به 2 x 100 گیگابیت بر ثانیه مبتنی بر VCSEL (لیزر ساطع کننده سطح حفره عمودی) با هزینه کم است که برای استفاده در سیستم های 200 گیگابیت بر ثانیه InfiniBand (IB) HDR (نرخ داده بالا) طراحی شده است.
کابل MFS1S50 با SFF-8665 برای راه حل قابل اتصال QSFP56 سازگار است. این اتصال بین واحدهای سیستم را با یک کانکتور 200 گیگابیت بر ثانیه در یک طرف و دو کانکتور 100 گیگابیت بر ثانیه جداگانه در طرف دیگر، مانند یک سوئیچ و دو سرور، فراهم می کند. کابل سیگنال های داده را از هر یک از 4 جفت MMF (فیبر چند حالته) در انتهای QSFP56 واحد به جفت دوتایی هر یک از انتهای چند پورت QSFP56 متصل می کند. هر انتهای QSFP56 کابل شامل یک EEPROM است که اطلاعات نظارت بر محصول و وضعیت را ارائه می دهد که می تواند توسط سیستم میزبان خوانده شود.
اطلاعات سفارش
|
شماره قطعه سفارش
|
شرح
|
|---|---|
| MFS1S50-H003V | کابل نوری فعال NVIDIA، 200 گیگابیت بر ثانیه به 2x100 گیگابیت بر ثانیه IB HDR، QSFP56 به 2xQSFP56، 3 متر |
| MFS1S50-H005V | کابل نوری فعال NVIDIA، 200 گیگابیت بر ثانیه به 2x100 گیگابیت بر ثانیه IB HDR، QSFP56 به 2xQSFP56، 5 متر |
| MFS1S50-H010V | کابل نوری فعال NVIDIA، 200 گیگابیت بر ثانیه به 2x100 گیگابیت بر ثانیه IB HDR، QSFP56 به 2xQSFP56، 10 متر |
| MFS1S50-H015V | کابل نوری فعال NVIDIA، 200 گیگابیت بر ثانیه به 2x100 گیگابیت بر ثانیه IB HDR، QSFP56 به 2xQSFP56، 15 متر |
| MFS1S50-H020V | کابل نوری فعال NVIDIA، 200 گیگابیت بر ثانیه به 2x100 گیگابیت بر ثانیه IB HDR، QSFP56 به 2xQSFP56، 20 متر |
| MFS1S50-H030V | کابل نوری فعال NVIDIA، 200 گیگابیت بر ثانیه به 2x100 گیگابیت بر ثانیه IB HDR، QSFP56 به 2xQSFP56، 30 متر |
مشخصات حداکثر مطلق
رتبه بندی های حداکثر مطلق فراتر از آنهایی هستند که ممکن است به دستگاه آسیب وارد شود.
عملکرد طولانی مدت بین مشخصات عملیاتی و رتبه بندی های حداکثر مطلق در نظر گرفته نشده است و ممکن است باعث تخریب دائمی دستگاه شود.
تخلیه الکترواستاتیک (ESD)
این محصول با سطوح ESD در محیط های عملیاتی مرکز داده معمولی سازگار است و مطابق با استانداردهای ذکر شده در بخش انطباق نظارتی گواهی شده است. این محصول با درپوش های محافظ روی تمام کانکتورها برای محافظت از آن در هنگام حمل و نقل عرضه می شود. در جابجایی و عملکرد معمولی کابل های پرسرعت و فرستنده گیرنده های نوری، ESD در هنگام قرار دادن در قفس QSFP سرور/سوئیچ نگران کننده است. از این رو، اقدامات احتیاطی استاندارد ESD باید رعایت شود. این موارد شامل استفاده از بندهای مچ/کفش ارت دار و کف ESD در هر جایی که کابل/فرستنده گیرنده استخراج/وارد می شود. تخلیه های الکترواستاتیک به قسمت بیرونی شاسی تجهیزات میزبان پس از نصب، مشمول الزامات ESD در سطح سیستم هستند.
جابجایی و تمیز کردن
فرستنده گیرنده ممکن است در اثر قرار گرفتن در معرض نوسانات جریان و رویدادهای ولتاژ بیش از حد آسیب ببیند. مراقب باشید تا قرار گرفتن در معرض شرایط تعریف شده در رتبه بندی های حداکثر مطلق محدود شود. اقدامات احتیاطی معمول را برای دستگاه های حساس به تخلیه الکترواستاتیک رعایت کنید. فرستنده گیرنده با درپوش های گرد و غبار هم روی پورت الکتریکی و هم روی پورت نوری عرضه می شود. درپوش روی پورت نوری باید همیشه در جای خود باشد، زمانی که هیچ کابل فیبری متصل نیست. کانکتور نوری دارای یک سطح کانکتور فرورفته است که هر زمان که کابل یا درپوش نداشته باشد، در معرض دید قرار می گیرد.
قبل از قرار دادن کابل فیبر، کانکتور کابل را تمیز کنید تا از آلودگی آن جلوگیری شود. درپوش گرد و غبار تضمین می کند که اپتیک تمیز باقی می ماند و نیازی به تمیز کردن اضافی نیست. در صورت آلودگی، باید از ابزارها و روش های تمیز کردن استاندارد استفاده شود. نباید مایعات اعمال شود.
قابلیت همکاری
برای پیکربندی های آزمایش شده با AOC ها، لطفاً به گزارش صلاحیت محصول در سطح سیستم (SLP) مراجعه کنید.
انتخاب نرخ
AOC از انتخاب نرخ پشتیبانی می کند که با نوشتن در رجیسترهای 0x57-0x58 کنترل می شود. دو بیت برای هر خط گیرنده در بایت 0x57 (87dec، Rxn_Rate_Select) و دو بیت برای هر خط فرستنده در بایت 0x58 (88dec، Txn_Rate_Select) برای تعیین حداکثر چهار نرخ بیت، همانطور که در SFF-8636 Rev 2.9.2 جدول 6-5 XN_RATE_SELECT ENCODINGS تعریف شده است، اختصاص داده شده است. همه چهار خط باید مقدار انتخاب نرخ یکسانی داشته باشند.
جدول زیر نرخ را برای هر تنظیم انتخاب نرخ مشخص می کند.
کدگذاری های انتخاب نرخ
|
مقدار انتخاب نرخ
|
نرخ عملیاتی (GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
کابل های LinkX AOC در فرم فاکتور کوچک قابل اتصال (SFP) و فرم فاکتور کوچک چهارگانه قابل اتصال (QSFP) و در نرخ های خط 10 و 25G غیر بازگشتی به صفر (NRZ) و 50G-4-سطحی پالس-دامنه-مدولاسیون (PAM4) موجود هستند. با 100 درصد تست کارخانه ای در پیکربندی های end-to-end، همه کابل های LinkX AOC BER بسیار پایینی را در مقایسه با استانداردهای صنعت و رقبا ارائه می دهند. این امر عملکرد و قابلیت اطمینان سیستم را بهبود می بخشد و یکپارچگی سیگنال بهینه را با بهترین عملکرد end-to-end تضمین می کند.
وزن سبک، جریان هوای بالا، برد طولانی
کابل های LinkX AOC به دلیل پیشنهاد کم هزینه و با ارزش و افزایش قابلیت اطمینان نسبت به فرستنده گیرنده های متصل به کانکتور، به طور گسترده در ابر و ابر رایانه ها استفاده می شوند. LinkX AOC ها با همان پیکربندی های تقسیم کننده کابل های مسی متصل مستقیم (DAC) مطابقت دارند، اما سبک تر، انعطاف پذیرتر هستند، امکان جریان هوای بیشتر را فراهم می کنند و از بردهای طولانی تر، تا 30 تا 100 متر پشتیبانی می کنند. AOC ها به طور گسترده برای اتصال سیستم های هوش مصنوعی مبتنی بر NVIDIA GPU به شبکه های اترنت و پارچه های ذخیره سازی اترنت (ESF) استفاده می شوند.
سوالات متداول
Q1. چه چیزی می توانید از ما بخرید؟
A: محصولات با نام تجاری Mellanox، Aruba، Rukus، Extreme، از جمله سوئیچ ها، کارت های شبکه، کابل ها، دسترسی
Point و غیره
Q2. در مورد تاریخ تحویل چطور؟
A: معمولاً 3-5 روز کاری طول می کشد. برای مدل های خاص، لطفاً با ما تماس بگیرید تا موجودی را بررسی کنیم. در پایان،
مشاوره واقعی باید غالب باشد. ما تمام تلاش خود را می کنیم تا در اسرع وقت تحویل دهیم.
Q3. شرایط گارانتی شما چیست؟
A: ما 12 ماه زمان گارانتی ارائه می دهیم.
Q4. در مورد روش حمل و نقل چطور؟
A: ما از Fedex/DHL/UPS/TNT و سایر حمل و نقل های هوایی استفاده می کنیم، حمل و نقل دریایی نیز قابل اجرا است. به یک کلام،
ما می توانیم هر حمل و نقلی را که می خواهید انجام دهیم.
Q5. آیا می توانم چند نمونه بگیرم؟
A: بله، سفارش نمونه برای بررسی کیفیت و تست بازار در دسترس است. شما فقط باید هزینه نمونه را بپردازید
و هزینه اکسپرس.
Q6. نقاط قوت اصلی شما چیست؟
A: عرضه دست اول، محصولات اصلی و جدید با قیمت مناسب و خدمات پس از فروش عالی.
