NETCONNECT دسته 6 پانل پیچ بدون محافظ 1U قابل نصب روی قفسه 24 پورت ANSI/TIA-568.2-D سازگار با IEEE 802.3bt سازگار
جزئیات محصول:
| نام تجاری: | Commscope |
| شماره مدل: | 760237024 |
| مدرک: | 760237024 _ .pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| سبک پنل: | مستقیم | دسته ANSI/TIA: | 6 |
|---|---|---|---|
| نوع کابل: | بی هدف | رنگ: | مشکی |
| نوع هادی: | جامد | سرگردان | ماژول ها، کمیت: | 4 |
| برجسته کردن: | پچ پنل قابل نصب در رک 1U,پنل ماژول توزیع مطابق با ANSI/TIA-568.2-D,پنل پچ شبکه سازگار با IEEE 802.3bt,ANSI/TIA-568.2-D Compliant Distribution Module Panel,IEEE 802.3bt Compatible Network Patch Panel |
||
توضیحات محصول

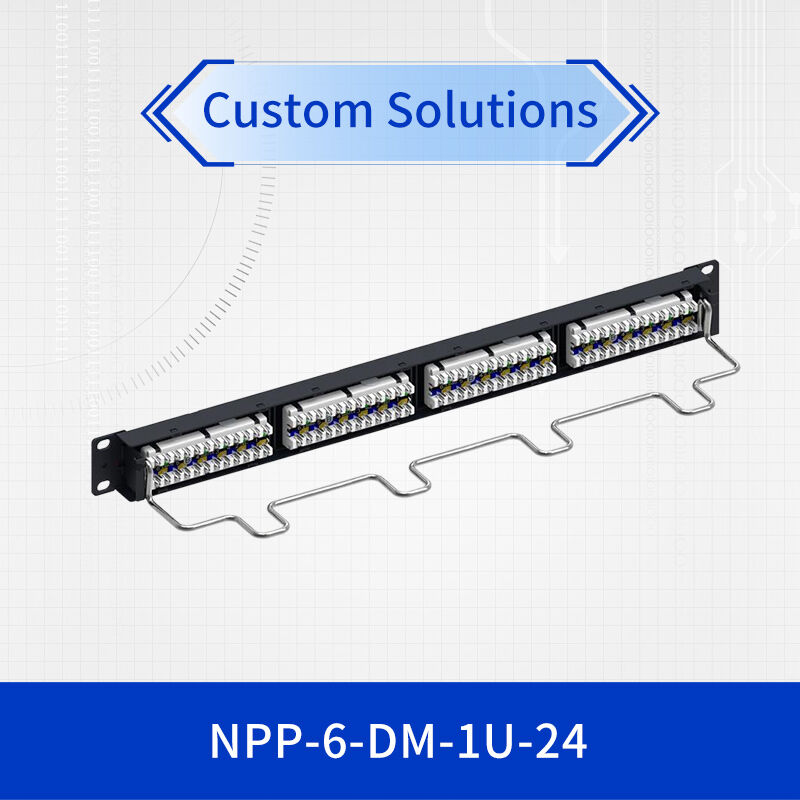

NETCONNECT دسته 6 پانل ماژول توزیع بدون محافظ، 1U، 24 پورت
خلاصه ی محصول
NETCONNECT نشان دهنده یک پنل پچ بدون محافظ درجه 6 با عملکرد بالا است که برای محیط های شبکه سازی مدرن شرکت طراحی شده است.این ماژول توزیع قابل نصب 1U 24 پورت اتصال قابل اعتماد را در حالی که بهینه سازی استفاده از فضای قفسه ارائه می دهد. این پنل پیچ به منظور برآورده کردن استانداردهای سختگیرانه صنعت طراحی شده است تا عملکرد ثابت را برای هر دو برنامه های داده و تحویل برق تضمین کند.
ویژگی های کلیدی و مزایای آن
طراحی تراکم بالا
24 پورت در یک فضای 1U حداکثر بهره وری قفسه را در حالی که دسترسی برای مدیریت کابل را حفظ می کند.
سازگاری جهانی
از هر دو رسانای جامد و رشته ای از 22-24 AWG پشتیبانی می کند و انواع مختلف کابل را در بر می گیرد.
دوام بیشتر
برای 750 چرخه ورودی با تماس های نیکل شده برای قابلیت اطمینان طولانی مدت.
قدرت بر روی اترنت آماده است
کاملا مطابق با IEEE 802.3bt (نوع 4) برای کاربردهای PoE با قدرت بالا.
مشخصات فنی
| مشخصات | جزئیات |
|---|---|
| نوع محصول | پانل ماژول توزیع بدون محافظ، دسته 6 |
| پیکربندی پورت | 24 پورت، 1U فضای قفسه |
| انطباق با استانداردها | ANSI/TIA-568.2-D، ISO/IEC 11801 کلاس E |
| نوع پایان دادن | IDC (تصلح عایق محرک) |
| طرح های سیم کشی | T568A و T568B |
| کابل سازگار | 22-24 AWG، جامد و یا در رشته |
| ابعاد (HxWxD) | 44.45mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| دمای کار | -10°C تا +60°C (14°F تا 140°F) |
| مدت عمر ورودی | حداقل 750 چرخه |
| انطباق PoE | IEEE 802.3bt (نوع 4) سازگار |
مشخصات عملکرد
| پارامتر | مشخصات |
|---|---|
| ولتاژ مقاومت دی الکتریک (مستقیم به تماس) | 1،000 وات @ 60 هرتز |
| ولتاژ مقاومت دی الکتریک (سطح رسانا) | 1500 واکت @ 60 هرتز |
| مقاومت عایق | حداقل 500 MΩ |
| رتبه بندی فعلی | 1.5 A @ 20°C (68°F) |
| نیروی نگهدارنده پلاگ | حداقل 133 N (29.9 lbf) |
کاربرد های توصیه شده
- زیرساخت شبکه شرکت:ایده آل برای سیستم های توزیع اصلی و توزیع متوسط در محیط های شرکت
- استفاده از مراکز داده:مناسب برای اتاق سرور و مرکز داده با پیچ با الزامات چگالی بالا
- شبکه های فعال PoE:پشتیبانی از برنامه های Power over Ethernet از جمله دوربین های IP، نقاط دسترسی و تلفن های VoIP

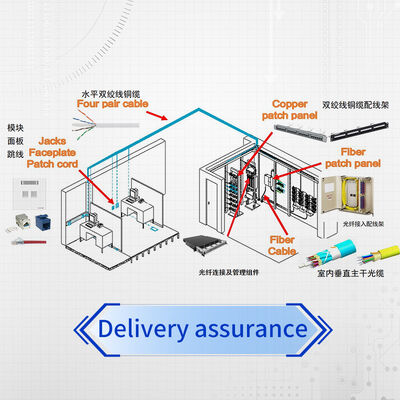

- سیستم های کابل سازی ساختاری:مناسب برای نصب کابل های ساختاری مطابق با TIA-568
- شبکه های ساختمانی تجاری:طراحی شده برای ساختمان های اداری، امکانات آموزشی و محیط مراقبت های بهداشتی
ویژگی های نصب و طراحی
این پانل بسته بندی دسته 6 دارای یک طراحی پانل مستقیم با مدیریت کابل یکپارچه است که نصب منظم در قفسه های استاندارد 19 اینچی را تسهیل می کند.ساخت ضد شعله ترموپلاستیک دوام را تضمین می کند، در حالی که قاب فولاد پوشانده شده با پودر یکپارچگی ساختاری را فراهم می کند. پانل از هر دو طرح سیم کشی T568A و T568B پشتیبانی می کند و انعطاف پذیری را برای نیازهای مختلف نصب ارائه می دهد.
انطباق و گواهینامه
- UL 94 V-0 درجه قابل اشتعال
- RoHS، RoHS انگلستان و RoHS سازگار با چین
- مطابقت با REACH SVHC
- سیستم مدیریت کیفیت ISO 9001:2015
- مطابقت با RCM (امنیت برق و ارتباطات)
پرسش های مکرر
چه نوع کابل هایی با این پنل تطبیق دارند؟
این ماژول توزیع بدون محافظ از هر دو رسانای جامد و رشته ای که از 22 تا 24 AWG هستند ، با قطر کابل بین 0.762mm (0.03in) و 1.168mm (0.046in) پشتیبانی می کند.
آیا این پنل از برنامه های Power over Ethernet پشتیبانی می کند؟
بله، این پنل پچ دسته 6 کاملا با توصیه های IEEE 802.3bt (نوع 4) برای تحویل انرژی ایمن از طریق کابل های LAN مطابقت دارد، زمانی که مطابق با استانداردهای صنعت نصب شود.
مدت عمر انتظار شده این تخته ی چسب چیست؟
پانل برای حداقل 750 چرخه ورودی با پلاگین های سازگار با IEC 60603-7، اطمینان از قابلیت اطمینان طولانی مدت در محیط های مکرر بازسازی شده است.
یادداشت نصب
- اطمینان از تسکین مناسب کشش کابل برای حفظ یکپارچگی پایان
- توصیه های سازنده را برای مدیریت شعاع خم و کابل دنبال کنید
- بررسی سازگاری با زیرساخت های کابل سازی موجود قبل از نصب
- حفظ محدوده مناسب دمای کار برای عملکرد بهینه
- استفاده از ابزار پایان مناسب برای اطمینان از اتصالات IDC قابل اعتماد
