NETCONNECT دسته 6A 24 پورت 1U پانل پیچ قابل نصب در قفسه برای تاسیسات شبکه با چگالی بالا
جزئیات محصول:
| نام تجاری: | Commscope |
| شماره مدل: | 760237032 |
| مدرک: | 760237032 _ .pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| دسته ANSI/TIA: | 6A | نوع کابل: | بی هدف |
|---|---|---|---|
| رنگ: | مشکی | نوع هادی: | جامد | سرگردان |
| ماژول ها، کمیت: | 4 | سبک پنل: | مستقیم |
| برجسته کردن: | پچ پنل Cat6A,پچ پنل 24 پورت,پچ پنل قابل نصب در رک 1U,24 Port Patch Panel,1U Rack-Mountable Patch Panel |
||
توضیحات محصول

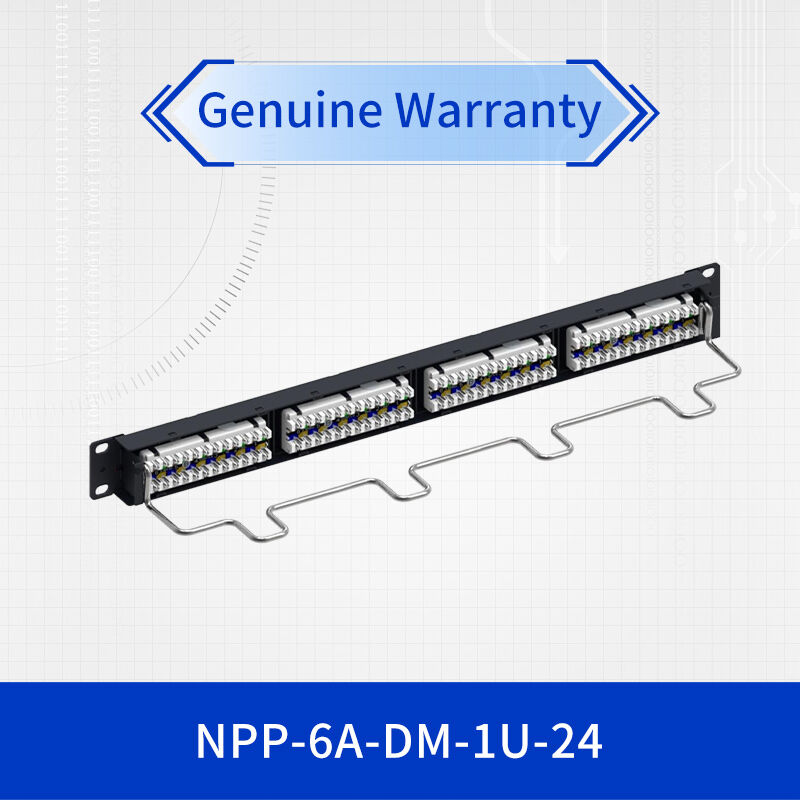

NETCONNECT دسته 6A پانل ماژول توزیع بدون محافظ، 1U، 24 پورت
خلاصه ی محصول
NETCONNECT نسل بعدي از فنون پنل هاي لايه اي بدون محافظ دسته 6A را نشان ميدهاین ماژول توزیع قابل نصب در قفسه 1U عملکرد استثنایی را ارائه می دهد در حالی که سازگاری عقب را با زیرساخت های موجود دسته 6 و 5e حفظ می کندبا 24 پورت در یک فاکتور فرم فشرده 1U، این پنل پچ فضای قفسه را بهینه می کند در حالی که اتصال قابل اعتماد را برای محیط های شبکه ای تقاضا می کند.
ویژگی های پیشرفته و مزایا
عملکرد 10GbE
از 10 گیگابیت اترنت تا 100 متر با پهنای باند 500MHz پشتیبانی می کند که از الزامات دسته 6A فراتر می رود.
طراحی تراکم بالا
24 پورت در یک فضای 1U حداکثر بهره وری قفسه را در حالی که حفظ قابلیت های مدیریت کابل برتر است.
پشتیبانی تقویت شده PoE
کاملا مطابق با IEEE 802.3bt (نوع 4) برای کاربردهای PoE++ با قدرت بالا تا 90W.
حفاظت از صدای فرازمینی
طراحی پیشرفته باعث می شود که صدای فرازمینی برای عملکرد قابل اعتماد 10GbE در تاسیسات با تراکم بالا به حداقل برسد.
مشخصات فنی
| مشخصات | جزئیات |
|---|---|
| نوع محصول | پانل ماژول توزیع بدون محافظ، دسته 6A |
| دسته عملکرد | دسته 6A ANSI/TIA، کلاس EA ISO/IEC |
| پیکربندی پورت | 24 پورت، 1U فضای قفسه |
| استانداردهای انتقال | ANSI/TIA-568.2-D، ISO/IEC 11801 کلاس EA |
| نوع پایان دادن | IDC (تصلح عایق محرک) |
| طرح های سیم کشی | T568A و T568B |
| کابل سازگار | 22-24 AWG، جامد یا رشته (0.762mm - 1.168mm قطر) |
| ابعاد (HxWxD) | 44.45mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| دمای کار | -10°C تا +60°C (14°F تا 140°F) |
| مدت عمر ورودی | حداقل 750 چرخه |
مشخصات عملکرد
| پارامتر | مشخصات |
|---|---|
| پهنای باند | 500 مگاهرتز (کارایی دسته 6A) |
| پشتیبانی از نرخ داده | 10GBASE-T تا 100 متر، 1000BASE-T تا 100 متر |
| ولتاژ مقاومت دی الکتریک | 1,000 Vac تماس به تماس، 1500 Vac سطح رسانا |
| مقاومت عایق | حداقل 500 MΩ |
| رتبه بندی فعلی | 1.5 A @ 20°C (68°F) |
| نیروی نگهدارنده پلاگ | حداقل 133 N (29.9 lbf) |
| انطباق PoE | IEEE 802.3bt (نوع 4) برای تحویل قدرت تا 90W |
کاربرد های توصیه شده
- زیرساخت شبکه 10GbE:ایده آل برای ستون فقرات و کابل افقی که از برنامه های 10 گیگابیت اترنت پشتیبانی می کند
- مراکز داده با چگالی بالا:مناسب برای اتاق های سرور و مراکز داده که نیاز به حداکثر تراکم پورت با عملکرد 10GbE دارند
- قدرت بر شبکه اترنت:پشتیبانی از برنامه های PoE ++ با قدرت بالا از جمله دوربین های PTZ، نقاط دسترسی و مشتریان نازک
- شبکه های دانشگاهی شرکت:طراحی شده برای محیط های شرکتی که نیاز به اتصال 10GbE در آینده دارند
- بهداشت و آموزش:مناسب برای کاربردهای گسترده پهنای باند در محیط های تصویربرداری پزشکی و یادگیری دیجیتال
ویژگی های نصب و طراحی
این پانل پچ دسته 6A دارای طراحی پانل مستقیم با مدیریت کابل یکپارچه است که به طور خاص برای حفظ عملکرد 10GbE در تاسیسات با چگالی بالا طراحی شده است.ساخت ضد شعله ترموپلاستیک با قاب فولادی پوشانده با پودر، دوام و عملکرد قابل اعتماد را تضمین می کند. طراحی پیشرفته پنل به حداقل رساندن crosstalk بیگانه، یک عامل حیاتی برای حفظ عملکرد 10GBASE-T در محیط های کابل بسته بندی شده است.
انطباق و گواهینامه
- UL 94 V-0 درجه قابل اشتعال
- RoHS، RoHS انگلستان و RoHS سازگار با چین
- مطابقت با REACH SVHC
- سیستم مدیریت کیفیت ISO 9001:2015
- مطابقت با RCM (امنیت برق و ارتباطات)
- استانداردهای ایمنی UL و cUL
پرسش های مکرر
تفاوت بین عملکرد دسته 6 و دسته 6A چیست؟
دسته 6A از 10 گیگابیت اترنت تا 100 متر با پهنای باند 500MHz پشتیبانی می کند ، در حالی که دسته 6 به 10GbE تا 55 متر با پهنای باند 250MHz محدود می شود.پانل پچ دسته 6A عملکرد فوق العاده ای را برای 10GbE قابل اعتماد در تاسیسات با تراکم بالا فراهم می کند.
آیا این پنل پشتیبانی از برنامه های PoE با قدرت بالا؟
بله، این پنل پچ دسته 6A کاملا با استانداردهای IEEE 802.3bt (نوع 4) مطابقت دارد.پشتیبانی از برنامه های PoE ++ با تحویل قدرت تا 90W در هر پورت برای دستگاه های پرطلب مانند دوربین های PTZ و نقاط دسترسی با عملکرد بالا.
چه نوع کابل هایی با این پنل بسته بندی دسته 6A سازگار هستند؟
این ماژول توزیع بدون محافظ از هر دو رسانای جامد و رشته ای که از 22 تا 24 AWG می باشد ، با قطر کابل بین 0.762mm (0.03in) و 1.168mm (0.046in) پشتیبانی می کند ،سازگار با کابل استاندارد دسته 6A.
یادداشت نصب
- اطمینان از جدایی و بسته بندی مناسب کابل برای حفظ عملکرد crosstalk خارجی
- استفاده از اجزای گواهینامه 6A در سراسر کانال برای عملکرد تضمین شده 10GbE
- توصیه های سازنده را برای مدیریت شعاع خم و کابل دنبال کنید
- بررسی تکنیک های پایان مناسب برای حفظ ویژگی های مقاومت
- آزمایش کانال های نصب شده برای تأیید مشخصات عملکردی دسته 6A
