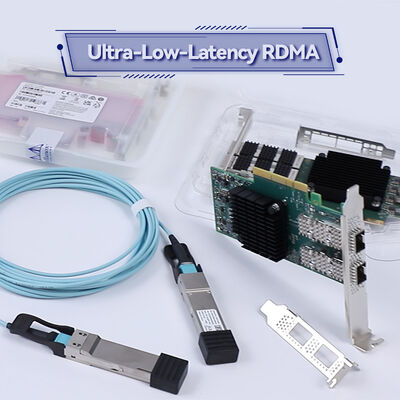

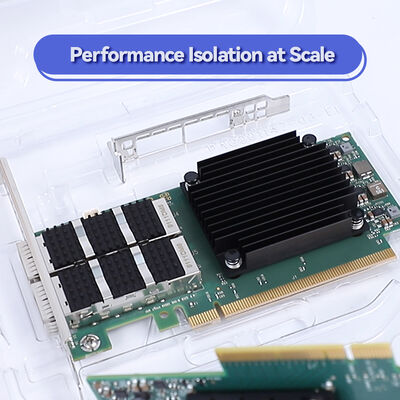

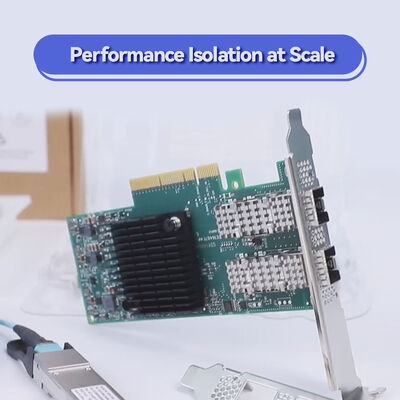

NVIDIA ConnectX-6 MCX653106A-HDAT

200 گیگابایت در ثانیه دو پورت HDR InfiniBand Smart Adapter

این آداپتور PCIe 4.0 x16 215 میلیون پیام / ثانیه و شتاب سخت افزاری مبتنی بر سخت افزار را برای سخت ترین مراکز داده ارائه می دهد.

خلاصه ی محصول

NVIDIA ConnectX-6 MCX653106A-HDAT یک آداپتور هوشمند دو پورت 200Gb / s InfiniBand و Ethernet است که به عنوان سنگ بنای پلت فرم NVIDIA Quantum InfiniBand طراحی شده است.شامل ویژگی های پیشرفته ای مانند دسترسی مستقیم به حافظه از راه دور (RDMA)، NVMe over Fabrics (NVMe-oF) ، و رمزگذاری سطح بلوک برای کاهش شدید هزینه های CPU.این آداپتور مقیاس پذیری و کارایی را برای محاسبات با عملکرد بالا افزایش می دهد، محموله های کاری یادگیری ماشین و زیرساخت های ابر ابر.

ویژگی های کلیدی

• توليد فوق العاده بالا:اتصال 200Gb/s در هر پورت با حداکثر پهنای باند 200Gb/s.
• محاسبات درون شبکه:بارگذاری سخت افزار برای عملیات های جمعی، تطبیق برچسب های MPI، و پروتکل ملاقات.
• رمزگذاری سطح بلوک:رمزگذاری سخت افزاری 256/512 بیتی XTS-AES برای امنیت داده های سازگار با FIPS.
• پشتیبانی از PCIe 4.0:16 GT / s سرعت پیوند با سازگاری کامل با PCIe 3.0/2.0/1.1.
• نرخ پيام:تا 215 میلیون پیام در ثانیه برای عملکرد بسیار کوچک بسته.
• مخزن تخلیه:NVMe-oF هدف و آغازگر تخلیه، T10-DIF، و پشتیبانی از SRP، iSER، NFS RDMA.
• مجازی سازی:SR-IOV با عملکردهای مجازی تا 1K و ASAP2 برای تخلیه OVS.

فناوری محاسبات شبکه ای NVIDIA

ConnectX-6 موتورهای منحصر به فرد In-Network Computing NVIDIA را ادغام می کند و عملیات ارتباطات جمعی (مانند MPI all-reduce) را از CPU به بافت شبکه منتقل می کند.این به شدت تاخیر را کاهش می دهد و چرخه های CPU را برای پردازش برنامه آزاد می کنددر ترکیب با RDMA و نقشه برداری حافظه پیشرفته (UMR) ، آداپتور امکان ارتباط مستقیم GPU RDMA و ارتباط همتا به همتا GPU را در سراسر شبکه فراهم می کند.سرعت بخشیدن به خوشه های آموزش هوش مصنوعی و شبیه سازی های پیچیده.

ماموریت های معمول

• محاسبات با عملکرد بالا (HPC):خوشه های مقیاس بزرگ که شبیه سازی آب و هوا، دینامیک مایعات محاسباتی و دینامیک مولکولی را اجرا می کنند.
• هوش مصنوعی و یادگیری ماشین:آموزش توزیع شده شبکه های عصبی عمیق که نیاز به سرعت بالا و تاخیر کم دارند.
• مرکز اطلاعات شرکت:اهداف ذخیره سازی NVMe-oF، شتاب دیتابیس و زیرساخت مجازی شده.
• ابر هايپراسکل:محیط های چند مستاجر که نیاز به جداسازی مبتنی بر سخت افزار و QoS دارند.
• پلتفرم های خنک شده مایع:سازگاری با سیستم سرور اینتل D50TNP طراحی صفحه سرد برای انکشافات با چگالی بالا.

سازگاری

سیستم و پردازنده:x86 ، قدرت ، بازو ، GPU (با GPUDirect) و سیستم عامل های مبتنی بر FPGA.
سوئیچ ها:به طور کامل با سوئیچ های NVIDIA Quantum InfiniBand تا 200Gb / s و سوئیچ های استاندارد اترنت سازگار است.
کابل ها:کابل های مس منفعل، نوری فعال و DAC با کانکتورهای QSFP56

مشخصات فنی

توجه: مشخصات بر اساس اسناد موجود است. برای جزئیات کامل، لطفا قبل از سفارش تایید کنید.

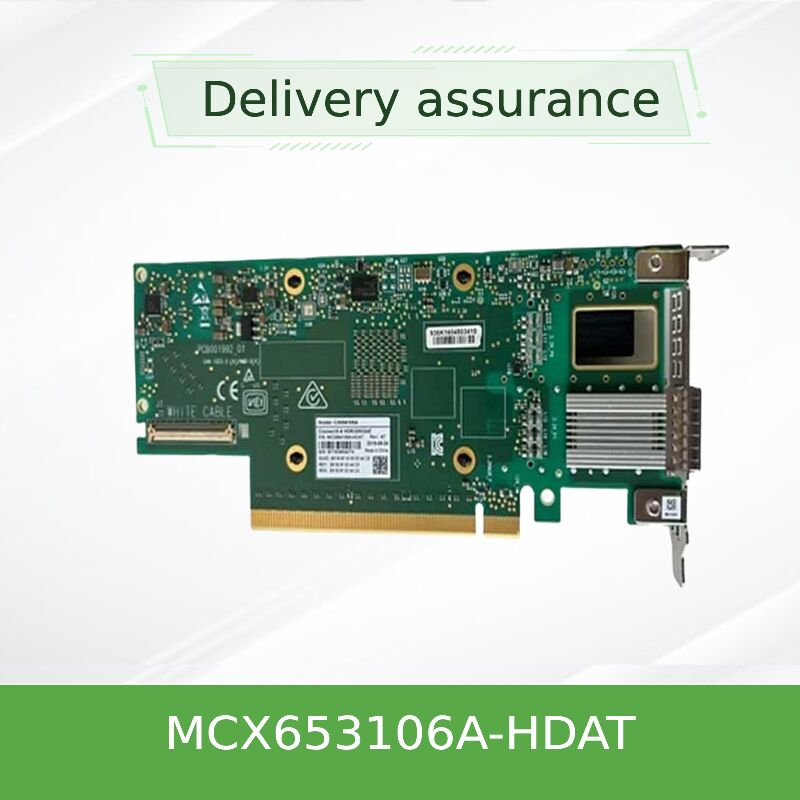

راهنمای انتخاب: MCX653106A-HDAT

این مدل نوع دو پورت QSFP56 در فاکتور فرم ایستاده PCIe است. این مدل از هر دو InfiniBand و Ethernet با سرعت تا 200Gb / s پشتیبانی می کند. برای نیازهای تک پورت، MCX653105A-HDAT را در نظر بگیرید.برای OCP 3.0 شکل عامل، به سری MCX653436A-HDAT مراجعه کنید.

مزایای ConnectX-6 MCX653106A-HDAT

• I/O ثابت در آینده:آمادگی PCIe 4.0 پهنای باند را برای پردازنده های نسل بعدی و GPU ها تضمین می کند.
• امنيت به صورت پيش فرض:رمزگذاری سازگار با FIPS در هواپیما، نیاز به درایوهای خود رمزگذاری شده را از بین می برد.
• تثبیت زیرساخت ها:یک آداپتور هم از InfiniBand و هم از اترنت پشتیبانی می کند و موجودی را ساده می کند.
• ذخیره سازی مقیاس پذیر:تخلیه NVMe-oF کامل بار CPU را در معماری های ذخیره سازی تجزیه شده کاهش می دهد.

خدمات و پشتیبانی

با حمایت از تیم فنی با تجربه گروه استارزورج هنگ کنگ، ما ارائه می دهیم:

• کمک به پیکربندی قبل از فروش برای محیط HPC یا شرکت خاص شما
• حمل و نقل جهانی با ردیابی و بسته بندی امن
• راهنمای به روز رسانی نرم افزار و پشتیبانی از دانلود درایور
• خدمات گارانتی و RMA (این شرایط ممکن است با توجه به منطقه متفاوت باشد).

پرسش های مکرر

سوال: آیا این کارت با سوئیچ های استاندارد اترنت سازگار است؟
A: بله، MCX653106A-HDAT از هر دو InfiniBand و Ethernet پشتیبانی می کند. می تواند در 200/100/50/40/25/10/1GbE کار کند.

سوال: آیا از NVIDIA GPUDirect پشتیبانی می کند؟
پاسخ: مطمئنا. از GPUDirect RDMA و PeerDirect برای ارتباط مستقیم GPU به GPU از طریق شبکه پشتیبانی می کند.

سوال: تفاوت میان MCX653106A-HDAT و MCX653106A-ECAT چیست؟
A: پسوند -HDAT نشان دهنده نوع با سرعت بالا است که از 200 گیگابایت در ثانیه پشتیبانی می کند، در حالی که -ECAT به طور معمول نشان دهنده یک نسخه با سرعت پایین تر (100 گیگابایت در ثانیه) است. همیشه با راهنمای سفارش بررسی کنید.

سوال: آیا می توانم از این کارت در یک اسلات PCIe Gen 3 استفاده کنم؟
جواب: بله، با PCIe Gen 3 سازگار است.0، اما پهنای باند به دلیل آهسته تر بس به ~ 100Gb / s در هر پورت محدود خواهد شد.

اقدامات احتیاطی در نصب

• اطمینان از جریان هوا مناسب؛ آداپتور ممکن است نیاز به خنک سازی فعال در محیط های متراکم داشته باشد.
• استفاده از ماژول ها و کابل های QSFP56 که برای عملکرد 200Gb/s تایید شده اند تا از عدم ثبات پیوند جلوگیری شود.
• اگر از نوع Socket Direct استفاده می کنید، از پشتیبانی از شکاف شکاف PCIe در مادربرد خود چک کنید.
• بودجه قدرت را تأیید کنید: کارت از اسلات PCIe انرژی می گیرد؛ ماژول های نوری با قدرت بالا ممکن است نیاز به توجه به قدرت اضافی داشته باشند.

یک نگاه به حقایق کلیدی

ماتریس سازگاری

لیست بررسی خریدار

• سرور تایید شده دارای یک اسلات PCIe 4.0 x16 رایگان (فزیکی و الکتریکی) است.
• سرعت پارچه InfiniBand را بررسی کنید: این کارت قادر به HDR (200Gb / s) است.
• ماژول های مناسب QSFP56 (SR، LR یا DAC) را برای فاصله خود انتخاب کنید.
• اطمینان حاصل کنید که قدرت و خنک کننده برای کار با سرعت بالا کافی است.
• پشتیبانی از سیستم عامل / درایور را بررسی کنید: RHEL ، Ubuntu ، Windows Server ، و غیره
