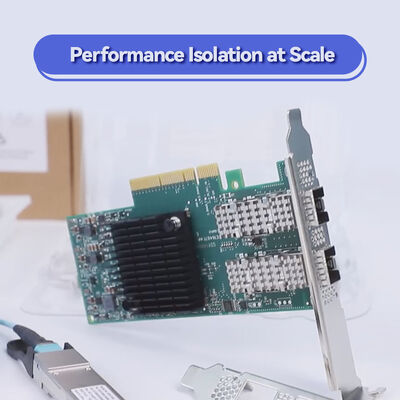

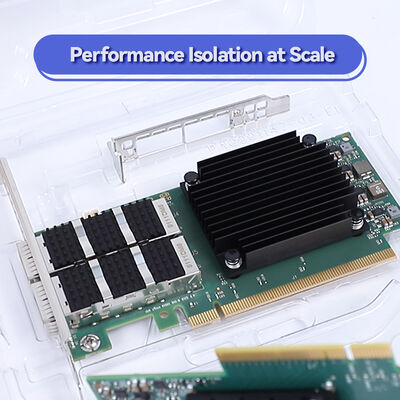

کارت آداپتور NVIDIA ConnectX-4 Lx EN MCX4121A-XCAT - دو پورت 10 گیگابایتی SFP28 با بارگذاری های مجازی سازی RoCE
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MCX4121A-XCAT |
| مدرک: | connectx-4-lx-en-card.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| وضعیت محصولات: | سهام | برنامه: | سرور |
|---|---|---|---|
| وضعیت: | نو و اصل | تایپ کنید: | سیمی |
| حداکثر سرعت: | 25 گیگابایت در ثانیه | نام: | کارت شبکه MCX4121A-XCAT MELLANOX 25Gbps SFP28 QSFP28 برای سرور |
توضیحات محصول
کارت دو پورت SFP28 10GbE ادیپتر اترن• ارائه تاخیر کم، RDMA بر روی اترنت تبدیل شده (RoCE) ، و تخلیه مجازی سازی مبتنی بر سخت افزار.0، پایگاه داده ها و سیستم عامل های ذخیره سازی که نیاز به اتصال 10GbE با سرعت افزوده دارند.
NVIDIA ConnectX-4 Lx ENMCX4121A-XCATیک کارت آداپتور اترنت دو پورت 10GbE است که برای مراکز داده طراحی شده است که نیاز به سرعت بالا، تاخیر زیر میکرو ثانیه و استفاده کارآمد از سرور دارند.بر اساس معماری ConnectX-4 Lx ساخته شده است، این آداپتور از سرعت های 10GbE و 1GbE پشتیبانی می کند، و این یک راه حل انعطاف پذیر برای محیط های شرکت و ابر است.و ارائه مجازی سازی I / O مبتنی بر سخت افزار (SR-IOV). MCX4121A-XCAT شامل RoCE (RDMA بر روی اترنت تبدیل شده) برای دسترسی به حافظه کم تاخیر ، PeerDirect برای شتاب ارتباطات GPU ،و رابط های مدیریت جامع از جمله NC-SI برای ادغام BMC.
دو پورت SFP28 که از سرعت های 10GbE و 1GbE پشتیبانی می کنند. با سوئیچ های استاندارد اترنت کار می کنند.
خدمات RDMA با تاخیر کم و عملکرد بالا در شبکه های لایه 2 و لایه 3
SR-IOV از حداکثر 256 تابع مجازی (VF) و 8 تابع فیزیکی در هر پورت برای جداسازی VM پشتیبانی می کند.
پوشش سخت افزاری برای VXLAN، NVGRE، و GENEVE با حفظ عملکرد بومی.
تخلیه بی حالت TCP/UDP، LSO/LRO، تخلیه چک سوم، RSS/TSS، و همجوشی قطع هوشمند.
NC-SI از طریق MCTP (SMBus / PCIe) برای ادغام BMC، بوت از راه دور از طریق iSCSI، PXE و UEFI.
ConnectX-4 Lx EN ASIC 75 میلیون بسته در هر ثانیه را با سرعت پیام و تاخیر کمتر از یک میکرو ثانیه تحویل می دهد. نوآوری های کلیدی شامل:
- PeerDirect (GPUDirect)حذف کپی های غیر ضروری داده های PCIe بین GPU و CPU، تسریع بار کار HPC و AI.
- حمل و نقل قابل اعتماد متصل (XRC) و حمل و نقل متحرک متصل (DCT)✓ مقیاس RDMA به ده ها هزار گره.
- صفحه نمایش بر اساس تقاضا (ODP)دسترسی به حافظه RDMA بدون ثبت نام، ساده سازی توسعه برنامه.
- کنترل فشرده سازی پیشرفتهIEEE 802.1Qau (QCN) ، ETS، PFC برای پارچه های RoCE بدون ضرر.
میزبان های مجازی سازی با تراکم بالا با اتصال 10GbE، نیاز به هزینه های بالا و نرخ بسته های بالا دارند.
iSCSI، NVMe-oF، و SMB Direct over RoCE برای دسترسی به بلوک / فایل با عملکرد بالا.
RDMA با تاخیر کم پایگاه های داده توزیع شده (به عنوان مثال، Cassandra، MongoDB) و چارچوب های داده بزرگ را تسریع می کند.
PeerDirect امکان ارتباط مستقیم GPU به GPU را بدون دخالت CPU فراهم می کند که برای آموزش هوش مصنوعی ایده آل است.
MCX4121A-XCAT با طیف گسترده ای از سیستم عامل ها سازگار است: RHEL / CentOS ، اوبونتو ، ویندوز سرور ، FreeBSD ، VMware ESXi و Citrix XenServer.کابل های DAC منفعل تا 5 متراین آداپتور به طور یکپارچه با سوئیچ های NVIDIA Spectrum و هر زیرساخت استاندارد مبتنی بر 10GbE / 25GbE ادغام می شود.پشتیبانی نرم افزاری شامل OFED (OpenFabrics Enterprise Distribution) و WinOF-2 برای ویندوز است.
| دسته بندی | مشخصات |
|---|---|
| مدل | MCX4121A-XCAT |
| فاکتور فرم | کارت افزایشی PCIe با مشخصات پایین (14.2 سانتی متر x 6.9 سانتی متر بدون براکت) کشتی هایی با براکت بلند نصب شده ، براکت کوتاه نیز شامل می شود. |
| بندر | 2x SFP28 (10GbE / 1GbE) |
| سرعت های پشتیبانی شده | 10GBE، 1GBE |
| رابط میزبان | PCIe 3.0 x8 (متوافق با x16، x4، x2، x1؛ به صورت خودکار مذاکره می شود) |
| نرخ پیام | 75 میلیون بسته در ثانیه (Mpps) |
| تاخیر | زیر میکرو ثانیه (معمولی) |
| مجازی سازی | SR-IOV: حداکثر 256 تابع مجازی، 8 تابع فیزیکی در هر پورت |
| حمایت از RoCE | بله RDMA بر روی اترنت همگرا (RoCE) |
| تخلیه های فراگیر | VXLAN، NVGRE، GENEVE فشرده سازی سخت افزاری |
| تخلیه پردازنده | TCP/UDP checksum offload، LSO/LRO، RSS، TSS، ورودی و جدا کردن VLAN |
| رابط های مدیریت | NC-SI از طریق MCTP (SMBus/PCIe) ، رابط BMC، مدیریت SDN eSwitch، SPI flash، JTAG |
| راه اندازی از راه دور | PXE، UEFI، iSCSI راه اندازی از راه دور |
| مصرف برق | به طور عمومی مشخص نشده است لطفا قبل از سفارش تایید کنید |
| دمای کار | از 0°C تا 55°C (معمولاً) |
| استانداردها | IEEE 802.3ae (10GbE) ، 802.3az EEE، 802.1Qbb PFC، 802.1Qaz ETS، 1588v2، PCIe Gen 3.0 |
| RoHS | مطابقت دارد |
| OPN (شماره قسمت سفارش) | بندر | حداکثر سرعت | رابط | ویژگی اصلی |
|---|---|---|---|---|
| MCX4121A-XCAT | 2 | 10GbE | SFP28 | دو پورت، مدیریت میزبان، UEFI فعال |
| MCX4111A-XCAT | 1 | 10GbE | SFP28 | یک پورت، پروفایل پایین |
| MCX4121A-ACAT | 2 | 25GbE | SFP28 | دو پورت 25GbE |
| MCX4131A-BCAT | 1 | 40GbE | QSFP28 | واحد پورت 40GbE |
| MCX4131A-GCAT | 1 | 50GbE | QSFP28 | واحد پورت 50GbE |
سرعت خط و تاخیر کم برای سرورهای مجازی و فلزی را ارائه می دهد.
با توزیع های استاندارد لینوکس، ویندوز و VMware ️ بدون قفل فروشنده کار می کند.
VXLAN/NVGRE offloads از منابع CPU محافظت می کند زیرا شبکه های پوششی در همه جا وجود دارند.
هانگ کانگ ستارزورج قیمت رقابتی، پشتیبانی تضمین و تحویل سریع در سراسر جهان را ارائه می دهد.
هنگ کنگ Starsurge پشتیبانی کامل از آداپتورهای NVIDIA / Mellanox را ارائه می دهد ، از جمله بررسی سازگاری ، به روزرسانی نرم افزار و عیب یابی فنی.گارانتی استاندارد با گارانتی سخت افزاری محدود NVIDIA (یک سال بازگشت و تعمیر) مطابقت دارد. گزینه های پشتیبانی گسترده در صورت درخواست در دسترس است. تیم ما می تواند با نصب درایور، تنظیم عملکرد و ادغام در محیط های سرور موجود کمک کند.
| دسته بندی | گزینه های پشتیبانی شده |
|---|---|
| سیستم عامل | RHEL/CentOS، اوبونتو، ویندوز سرور 2016/2019/2022، FreeBSD، VMware ESXi 6.5+، Citrix XenServer |
| سوئیچ | سری NVIDIA Spectrum، سیسکو Nexus، آریستا، جونیپر، هر سوئیچ استاندارد مبتنی بر 10GbE/25GbE |
| کابل ها و اپتیک ها | SFP+ DAC منفعل (تا 5m) ، کابل نوری فعال SFP+، 10GBASE-SR (850nm) ، 10GBASE-LR (1310nm) |
| پروتکل های مدیریت | NC-SI، MCTP از طریق PCIe/SMBus، PLDM برای نظارت و به روزرسانی نرم افزار |
- سرور تایید دارای یک اسلات PCIe x8 (یا بزرگتر) در دسترس است Gen 3.0 یا بالاتر.
- نوع کابل مورد نیاز را تعیین کنید: DAC منفعل، فعال نوری، یا گیرنده های نوری برای فاصله شما.
- دسترسی درایور سیستم عامل را از سایت رسمی NVIDIA/Mellanox بررسی کنید.
- بررسی کنید که آیا سوئیچ شما از ماژول های 10GbE SFP+ پشتیبانی می کند (اکثر سوئیچ های مدرن انجام می دهند).
- برای یکپارچه سازی BMC، اطمینان حاصل کنید که مادربرد شما از NC-SI از طریق SMBus یا PCIe پشتیبانی می کند.
آداپتور دو پورت 25GbE برای نیاز به پهنای باند بالاتر.
48x 25GbE + 12x 100GbE سوئیچ بالای قفسه برای پارچه های برگ / ستون فقرات.
کابل های مسی غیرفعال برای اتصال 10GbE/25GbE
- راهنمای استقرار RoCE برای سری ConnectX-4
- پیکربندی SR-IOV بر روی VMware ESXi با آداپتورهای Mellanox
- VXLAN Hardware Offload بهترین شیوه ها
