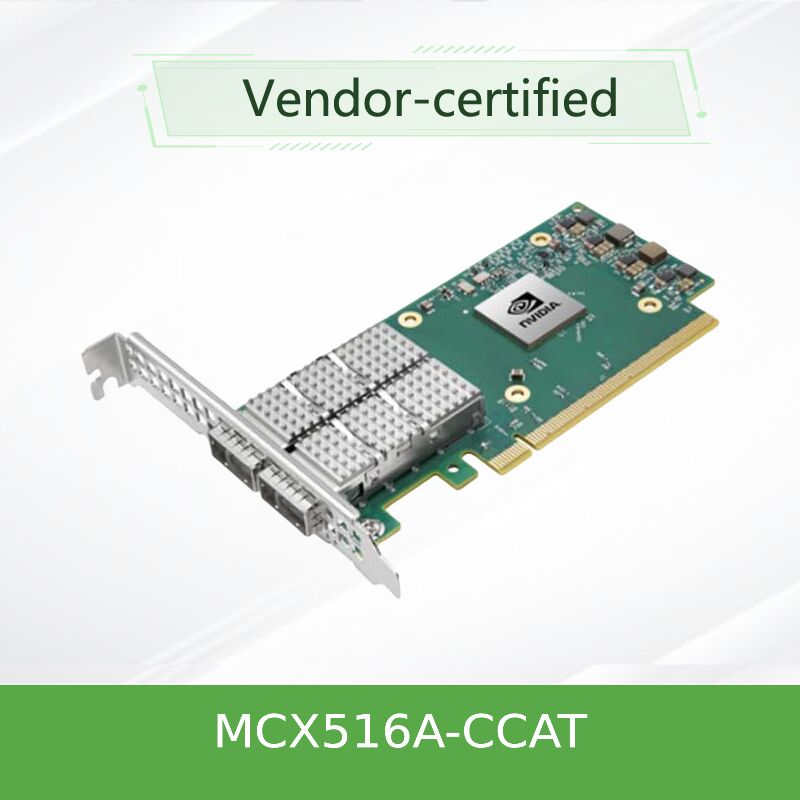

MCX516A-CCAT دو پورت 100GbE ادیپتر اترنتی توسط NVIDIA
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MCX516A-CCAT |
| مدرک: | connectx-5-en-card.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| وضعیت محصولات: | سهام | برنامه: | سرور |
|---|---|---|---|
| نوع رابط:: | شبکه | پورت ها: | دوگانه |
| حداکثر سرعت: | 25 گرم | نوع رابط: | SFP28 |
| تایپ کنید: | سیمی | وضعیت: | نو و اصل |
| زمان گارانتی: | 1 سال | مدل: | MCX516A-CCAT |
| نام: | کارت شبکه Mellanox CX516A ConnectX-5 100GBE MCX516A-CAT DUAL-PORT QSFP28 PCI-E آداپتور | کلمه کلیدی: | کارت شبکه Mellanox |
توضیحات محصول
کارت آداپتور اترنت دو پورت QSFP28 100GbE — ارائه تا 100 گیگابیت بر ثانیه در هر پورت، تأخیر 750 نانوثانیه، 200 میلیون پیام در ثانیه، و تخلیه پیشرفته برنامه. ایده آل برای پلتفرمهای وب 2.0، ابری، ذخیرهسازی، هوش مصنوعی و مخابراتی که به بالاترین پهنای باند و تأخیر کم نیاز دارند.
NVIDIA ConnectX-5 EN MCX516A-CCAT یک کارت آداپتور اترنت دو پورت 100GbE است که برای پرکاربردترین بارهای کاری مراکز داده طراحی شده است. این آداپتور که بر اساس معماری ConnectX-5 ساخته شده است، از چندین سرعت از جمله 100GbE، 50GbE، 40GbE، 25GbE، 10GbE و 1GbE پشتیبانی میکند و مسیرهای مهاجرت بدون درز و انعطافپذیری زیرساخت را فراهم میکند. با تأخیر 750 نانوثانیه، تا 200 میلیون پیام در ثانیه (Mpps) و رابط میزبان PCIe 3.0 x16، MCX516A-CCAT توان عملیاتی پیشرو در صنعت و بهرهوری CPU را ارائه میدهد. قابلیتهای کلیدی شامل RoCE (RDMA over Converged Ethernet)، مجازیسازی SR-IOV با حداکثر 512 تابع مجازی، پردازش بستهها و سوئیچینگ شتابیافته ASAP2 برای تخلیه vSwitch/vRouter، تخلیه هدف NVMe over Fabric، تحویل امضای T10-DIF و تخلیه جامع شبکه پوششی (VXLAN، NVGRE، GENEVE) است. این آداپتور در فرم فاکتور کمحجم PCIe با ویژگیهای مدیریت میزبان پیشرفته موجود است.
دو پورت QSFP28 با پشتیبانی از سرعتهای 100/50/40/25/10/1GbE. سازگار با زیرساختهای با سرعت پایینتر.
تأخیر 750 نانوثانیه، نرخ پیام تا 200 Mpps و 197 Mpps با DPDK برای برنامههای کاربردی دور زدن هسته.
خدمات RDMA با تأخیر کم بر روی شبکههای لایه 2 و لایه 3 برای بارهای کاری ذخیرهسازی و محاسباتی.
تخلیه سختافزاری صفحه داده Open vSwitch (OvS) و vRouter، حفظ انعطافپذیری صفحه کنترل در حالی که عملکرد سرعت سیم را به دست میآورد.
تخلیه هدف NVMe-oF شتابیافته با سختافزار که دسترسی کارآمد به ذخیرهسازی NVMe را با حداقل مداخله CPU امکانپذیر میسازد.
حداکثر 512 تابع مجازی (VF) و 8 تابع فیزیکی در هر پورت، با تضمین کیفیت خدمات (QoS) و جداسازی ماشین مجازی.
کپسولهسازی و جداسازی کپسولهسازی سختافزاری برای تونلهای VXLAN، NVGRE، GENEVE، MPLS و NSH.
تجزیهکننده انعطافپذیر و جداول تطبیق-اقدام که تخلیه سختافزاری را برای پروتکلهای فعلی و آینده امکانپذیر میسازد.
NC-SI روی MCTP، رابط BMC، PLDM برای نظارت و بهروزرسانی میانافزار، بوت از راه دور PXE و UEFI.
تراشه ConnectX-5 EN با موتورهای شتابدهنده پیشرفته، عملکردی رکوردشکن را ارائه میدهد. نوآوریهای کلیدی فناوری عبارتند از:
- PeerDirect (GPUDirect) – کپیهای غیرضروری داده PCIe بین GPU و CPU را حذف میکند و بارهای کاری HPC، هوش مصنوعی و یادگیری ماشین را تسریع میبخشد.
- مسیریابی تطبیقی بر روی حمل و نقل قابل اعتماد – RDMA خارج از ترتیب و مسیریابی تطبیقی را برای استفاده بهینه از شبکه فعال میکند.
- تطبیق تگ و تخلیه ملاقات – تخلیه سختافزاری تطبیق تگ MPI و پروتکل ملاقات، کاهش سربار CPU در خوشههای HPC.
- تخلیه بافر انفجاری – شتابدهی سختافزاری برای پشتیبانگیری پسزمینه در شبیهسازیهای بزرگ و آموزش ML.
- سوئیچ PCIe تعبیه شده – پشتیبانی از حداکثر 8 انشعاب، امکان زنجیرهسازی میزبان و حذف سوئیچهای پشتی را در قفسههای ذخیرهسازی فراهم میکند.
- صفحهبندی در صورت تقاضا (ODP) – دسترسی به حافظه RDMA بدون ثبتنام، سادهسازی توسعه برنامه.
- حمل و نقل قابل اعتماد گسترده (XRC) و حمل و نقل متصل پویا (DCT) – مقیاسبندی RDMA به دهها هزار گره.
- تحویل امضای T10-DIF – حفاظت از یکپارچگی داده مبتنی بر سختافزار برای بارهای کاری ذخیرهسازی با سرعت سیم.
مجازیسازی با چگالی بالا، شبکههای پوششی و تخلیه vSwitch، استفاده از CPU را در حالی که عملکرد سرعت سیم را حفظ میکند، کاهش میدهد.
تخلیه هدف NVMe-oF، T10-DIF و RoCE، ذخیرهسازی بلوکی با کارایی بالا را با تأخیر کمتر از یک میکروثانیه فعال میکند.
PeerDirect GPUDirect، مسیریابی تطبیقی و تخلیه بافر انفجاری، بارهای کاری آموزش توزیع شده را تسریع میبخشد.
تخلیه vSwitch ASAP2، زنجیرهسازی خدمات و قابلیت سختافزاری هیرپین، مجازیسازی تابع شبکه را کارآمد میکند.
تأخیر فوقالعاده کم (750 نانوثانیه) و نرخ پیام بالا (200 Mpps) نیازهای برنامههای مالی را برآورده میکند.
سوئیچ PCIe تعبیه شده به سرورها امکان میدهد بدون سوئیچهای بالای قفسه به هم متصل شوند و TCO را کاهش میدهد.
MCX516A-CCAT با طیف گستردهای از سیستمعاملها سازگار است: RHEL/CentOS، اوبونتو، ویندوز سرور، FreeBSD، VMware ESXi و Citrix XenServer. از اپتیکهای استاندارد QSFP28 100GbE، کابلهای DAC پسیو، کابلهای نوری اکتیو (AOC) و کابلهای شکافته (100GbE به 4x25GbE یا 2x50GbE) پشتیبانی میکند. این آداپتور به طور یکپارچه با سوئیچهای NVIDIA Spectrum و هر زیرساخت استاندارد 25GbE/40GbE/50GbE/100GbE ادغام میشود. پشتیبانی نرمافزاری شامل OFED (OpenFabrics Enterprise Distribution)، DPDK و WinOF-2 برای ویندوز است.
| دسته | مشخصات |
|---|---|
| مدل | MCX516A-CCAT |
| فرم فاکتور | کارت افزودنی PCIe کمحجم. با براکت بلند نصب شده، براکت کوتاه گنجانده شده است. |
| پورتها | 2x QSFP28 (100/50/40/25/10/1GbE) |
| سرعتهای پشتیبانی شده | 100GbE، 50GbE، 40GbE، 25GbE، 10GbE، 1GbE |
| رابط میزبان | PCIe 3.0 x16 (سازگار با x8، x4، x2، x1؛ مذاکره خودکار) |
| نرخ پیام | تا 200 میلیون پیام در ثانیه (Mpps)؛ 197 Mpps با DPDK |
| تأخیر | 750 نانوثانیه (معمولاً برشخورده) |
| مجازیسازی | SR-IOV: حداکثر 512 تابع مجازی، 8 تابع فیزیکی در هر پورت |
| پشتیبانی از RoCE | بله – RDMA over Converged Ethernet (RoCE) |
| تخلیه پوششی | کپسولهسازی/جداسازی کپسولهسازی سختافزاری VXLAN، NVGRE، GENEVE، MPLS، NSH |
| تخلیه vSwitch/vRouter | ASAP2 – تخلیه صفحه داده Open vSwitch (OvS) و vRouter با جداول تطبیق-اقدام انعطافپذیر |
| تخلیه ذخیرهسازی | تخلیه هدف NVMe-oF، تحویل امضای T10-DIF، SRP، iSER، NFS RDMA، SMB Direct |
| ویژگیهای پیشرفته | تطبیق تگ، تخلیه ملاقات، مسیریابی تطبیقی، تخلیه بافر انفجاری، سوئیچ PCIe تعبیه شده، ODP، XRC، DCT |
| تخلیه CPU | تخلیههای بدون حالت TCP/UDP، LSO/LRO، تخلیه چکسام، RSS/TSS، HDS، درج/حذف تگ VLAN/MPLS |
| رابطهای مدیریت | NC-SI روی MCTP (SMBus/PCIe)، رابط BMC، PLDM (نظارت و بهروزرسانی میانافزار)، مدیریت SDN eSwitch، SPI، JTAG |
| بوت از راه دور | PXE، UEFI، بوت از راه دور iSCSI |
| مصرف برق | به طور عمومی مشخص نشده است – لطفاً قبل از سفارش تأیید کنید |
| دمای عملیاتی | 0 درجه سانتیگراد تا 55 درجه سانتیگراد (معمولاً) |
| استانداردها | IEEE 802.3bj/3bm (100GbE)، 802.3by (25/50GbE)، 802.3ba (40GbE)، 802.3ae (10GbE)، 802.1Qbb PFC، 802.1Qaz ETS، 802.1Qau QCN، 1588v2، PCIe Gen 3.0 |
| RoHS | مطابق |
| OPN (شماره قطعه سفارش) | پورتها | حداکثر سرعت | رابط | رابط میزبان | ویژگی کلیدی |
|---|---|---|---|---|---|
| MCX516A-CCAT | 2 | 100GbE | QSFP28 | PCIe 3.0 x16 | دو پورت 100GbE، مدیریت میزبان پیشرفته |
| MCX516A-CDAT | 2 | 100GbE | QSFP28 | PCIe 4.0 x16 | عملکرد پیشرفته ConnectX-5 Ex، PCIe Gen 4.0 |
| MCX512A-ACAT | 2 | 25GbE | SFP28 | PCIe 3.0 x8 | دو پورت 25GbE، فعال شده UEFI |
| MCX516A-GCAT | 2 | 50GbE | QSFP28 | PCIe 3.0 x16 | دو پورت 50GbE، مدیریت میزبان پیشرفته |
| MCX516B-CCAT | 2 | 100GbE | QSFP28 | PCIe 3.0 x16 | نسخه دو پورت 100GbE |
مرکز داده خود را با اتصال 100GbE آیندهنگر کنید و در عین حال سازگاری با عقبگرد به 50/40/25/10/1GbE را حفظ کنید.
200 Mpps بالاترین تراکم پردازش بسته را برای NFV مخابراتی، vSwitch و معاملات با فرکانس بالا امکانپذیر میسازد.
تخلیههای NVMe-oF، T10-DIF، ASAP2 و RoCE به طور چشمگیری استفاده از CPU را کاهش داده و عملکرد برنامه را بهبود میبخشند.
Starsurge هنگ کنگ قیمتهای رقابتی، پشتیبانی گارانتی و تحویل سریع در سراسر جهان را ارائه میدهد.
Starsurge هنگ کنگ پشتیبانی سرتاسری را برای آداپتورهای NVIDIA/Mellanox، از جمله تأیید سازگاری، بهروزرسانی میانافزار و عیبیابی فنی ارائه میدهد. گارانتی استاندارد با گارانتی سختافزار محدود NVIDIA (1 سال بازگشت و تعمیر) مطابقت دارد. گزینههای پشتیبانی تمدید شده در صورت درخواست موجود است. تیم ما میتواند در نصب درایور، تنظیم عملکرد، پیکربندی RoCE و ادغام در محیطهای سرور، ذخیرهسازی و شبکه موجود کمک کند.
| دسته | گزینههای پشتیبانی شده |
|---|---|
| سیستمعاملها | RHEL/CentOS 7/8/9، اوبونتو 18.04+، ویندوز سرور 2016/2019/2022، FreeBSD 12+، VMware ESXi 6.7/7.0/8.0، Citrix XenServer |
| سوئیچها | سری NVIDIA Spectrum SN3000/SN3700، Cisco Nexus 3000/9000، Arista سری 7000، Juniper سری QFX، هر سوئیچ استاندارد 25/40/50/100GbE |
| کابلها و اپتیکها (100GbE) | DAC پسیو QSFP28 (تا 5 متر)، AOC اکتیو QSFP28، 100GBASE-SR4 (MPO، 100 متر)، 100GBASE-LR4 (LC، 10 کیلومتر)، 100GBASE-ER4 (LC، 40 کیلومتر) |
| کابلها و اپتیکها (سرعتهای پایینتر) | کابلهای شکافته QSFP28 به SFP28 (100G به 4x25G)، QSFP+ (40G)، SFP28 (25G)، SFP+ (10G) با آداپتورهای مناسب |
| پروتکلهای مدیریت | NC-SI، MCTP روی PCIe/SMBus، PLDM برای نظارت و بهروزرسانی میانافزار، مدیریت SDN eSwitch |
- تأیید کنید که سرور دارای اسلات PCIe x16 در دسترس است – Gen 3.0 یا بالاتر (PCIe 3.0 x16 پهنای باند کافی برای دو پورت 100GbE را فراهم میکند).
- نوع کابل مورد نیاز را تعیین کنید: DAC پسیو (مسافت کوتاه)، نوری اکتیو (مسافت متوسط) یا فرستندههای نوری (مسافت طولانی) برای عملکرد 100GbE.
- در دسترس بودن درایور سیستمعامل را از سایت رسمی NVIDIA/Mellanox (آخرین درایورهای OFED یا inbox) تأیید کنید.
- اطمینان حاصل کنید که سوئیچ شما از پورتهای QSFP28 100GbE پشتیبانی میکند (بیشتر سوئیچهای اسپاین مدرن این کار را میکنند).
- برای استقرار RoCE، پشتیبانی سوئیچ از DCB (PFC، ETS، ECN) و اطلاعرسانی ازدحام را تأیید کنید.
- برای تخلیه هدف NVMe-oF، سازگاری پشته نرمافزار ذخیرهسازی خود را تأیید کنید.
- برای ادغام BMC، مادربرد خود را که از NC-SI روی SMBus یا PCIe پشتیبانی میکند، تأیید کنید.
ConnectX-5 Ex دو پورت 100GbE با PCIe 4.0 x16 برای عملکرد بهبود یافته.
سوئیچ اسپاین 32x 200GbE برای تجمیع 100GbE/200GbE با چگالی بالا.
کابلهای مسی پسیو اتصال مستقیم برای اتصالات 100GbE تا 5 متر.
سوئیچ بالای قفسه 48x 25GbE + 12x 100GbE برای شبکههای برگ و اسپاین.
- راهنمای استقرار RoCE برای سری ConnectX-5
- راهنمای پیکربندی تخلیه ASAP2 Open vSwitch
- بهترین شیوهها برای NVMe over Fabric با ConnectX-5
- پیکربندی SR-IOV در VMware ESXi با آداپتورهای Mellanox
- مهاجرت 100GbE: برنامهریزی و پیادهسازی
