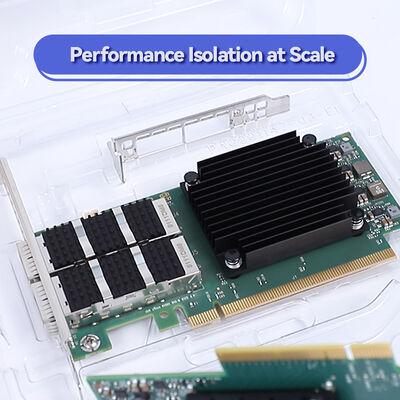

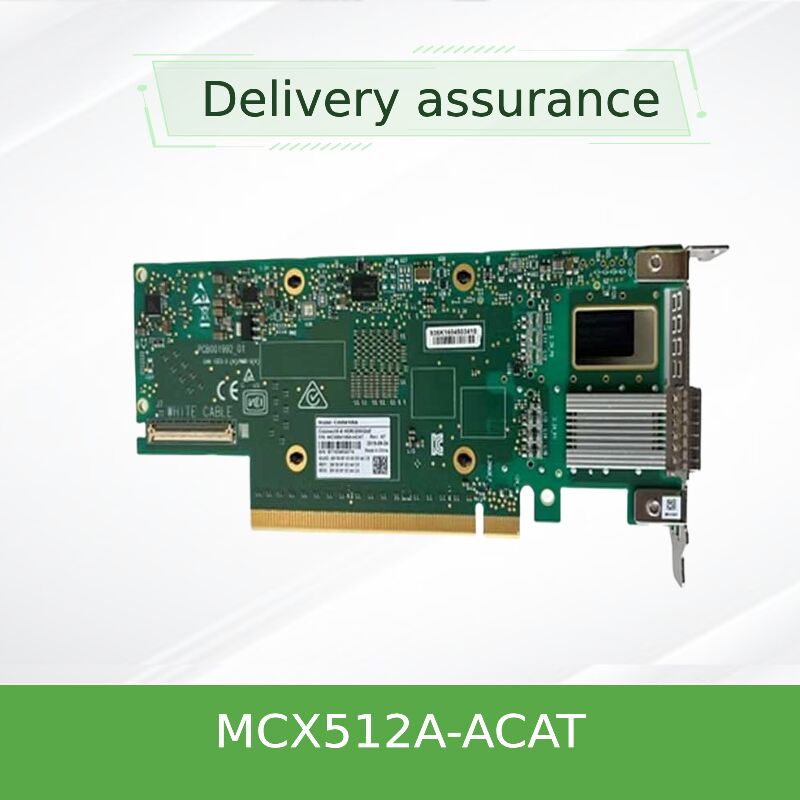

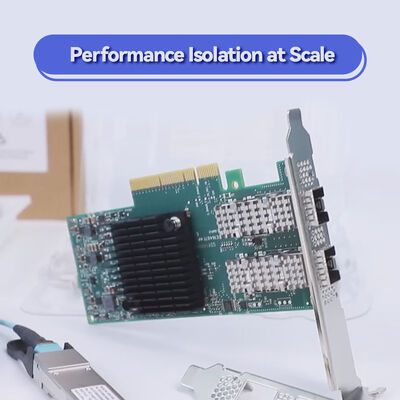

MCX512A-ACAT Mellanox Connectx 5 Dual Port 10 25gbe Sfp28 EN کارت آداپتور PCIe 3.0 X8
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MCX512A-ACAT |
| مدرک: | connectx-5-en-card.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| برنامه: | سرور | نوع رابط:: | شبکه |
|---|---|---|---|
| پورت ها: | دوگانه | حداکثر سرعت: | 25 گرم |
| نوع رابط: | SFP28 | تایپ کنید: | سیمی |
| وضعیت: | نو و اصل | مدل: | MCX512A-ACAT |
| نام: | کارت شبکه ملانوکس MCX512A-ACAT ConnectX-5 کارت آداپتور EN 10/25GbE Dual-Port SFP28 PCIe 3.0 x8 | کلمه کلیدی: | کارت شبکه Mellanox |
توضیحات محصول
کارت آداپتور اترنت دو پورت SFP28 25GbE — ارائه تا 25 گیگابیت بر ثانیه در هر پورت، تأخیر فوقالعاده کم و تخلیه پیشرفته برنامه. ایدهآل برای پلتفرمهای ابری، وب 2.0، ذخیرهسازی، هوش مصنوعی و مجازیسازی که به پهنای باند بالا با کارایی استثنایی CPU نیاز دارند.
NVIDIA ConnectX-5 EN MCX512A-ACAT یک کارت آداپتور اترنت دو پورت 25GbE است که برای مراکز دادهای طراحی شده است که به توان عملیاتی بالا، تأخیر کم و استفاده کارآمد از سرور نیاز دارند. این آداپتور که بر اساس معماری ConnectX-5 ساخته شده است، از سرعتهای 25GbE، 10GbE و 1GbE پشتیبانی میکند و مهاجرت یکپارچه از زیرساخت 10GbE به 25GbE را فراهم میکند. با تأخیر فوقالعاده کم، نرخ پیام بالا و رابط میزبان PCIe 3.0 x8، MCX512A-ACAT عملکرد پیشرو در صنعت را برای محیطهای مجازی و bare-metal ارائه میدهد. قابلیتهای کلیدی شامل RoCE (RDMA over Converged Ethernet)، مجازیسازی SR-IOV با حداکثر 512 تابع مجازی، سوئیچینگ شتابیافته ASAP2 و پردازش بسته برای تخلیه vSwitch/vRouter، تخلیه NVMe over Fabric، انتقال امضای T10-DIF، تخلیه جامع شبکه پوششی (VXLAN، NVGRE، GENEVE) و پشتیبانی UEFI است. این آداپتور در فرم فاکتور PCIe کمحجم موجود است و برای اتصال سرورهای بالای رک ایدهآل است.
دو پورت SFP28 که از سرعتهای 25GbE، 10GbE و 1GbE پشتیبانی میکنند. سازگار با عقبگرد با زیرساخت موجود 10GbE.
تأخیر زیر میکروثانیه و نرخ پیام بالا برای برنامههای حساس به تأخیر مانند HFT و NVMe-oF.
خدمات RDMA با تأخیر کم بر روی شبکههای لایه 2 و لایه 3 برای بارهای کاری ذخیرهسازی و محاسباتی.
تخلیه سختافزاری Open vSwitch (OvS) و صفحه داده vRouter، دستیابی به عملکرد سرعت سیم در حالی که بار CPU را کاهش میدهد.
تخلیه هدف NVMe-oF شتابیافته سختافزاری که دسترسی کارآمد به ذخیرهسازی NVMe را با حداقل دخالت CPU امکانپذیر میسازد.
حداکثر 512 تابع مجازی (VF) و 8 تابع فیزیکی در هر پورت، با تضمین QoS و جداسازی VM.
کپسولهسازی و جداسازی کپسولهسازی سختافزاری برای تونلهای VXLAN، NVGRE، GENEVE، MPLS و NSH.
تجزیهکننده انعطافپذیر و جداول تطبیق-اقدام که تخلیه سختافزاری را برای پروتکلهای فعلی و آینده امکانپذیر میسازد.
NC-SI روی MCTP، رابط BMC، PLDM برای نظارت و بهروزرسانی میانافزار، بوت از راه دور PXE و UEFI.
تراشه ConnectX-5 EN با موتورهای شتابدهنده پیشرفته، عملکردی بیسابقه را ارائه میدهد. نوآوریهای کلیدی فناوری عبارتند از:
- PeerDirect (GPUDirect) – کپیهای غیرضروری داده PCIe بین GPU و CPU را حذف میکند و بارهای کاری HPC، AI و یادگیری ماشین را تسریع میبخشد.
- مسیریابی تطبیقی بر روی حمل و نقل قابل اعتماد – امکان RDMA خارج از ترتیب و مسیریابی تطبیقی را برای استفاده بهینه از فابریک فراهم میکند.
- تطبیق تگ و تخلیه ملاقات – تخلیه سختافزاری تطبیق تگ MPI و پروتکل ملاقات، کاهش سربار CPU در خوشههای HPC.
- تخلیه بافر انفجاری – شتاب سختافزاری برای پشتیبانگیری پسزمینه در شبیهسازیهای بزرگ و آموزش ML.
- سوئیچ PCIe داخلی – پشتیبانی از حداکثر 8 انشعاب، امکان زنجیرهسازی میزبان و حذف سوئیچهای پشتیبان در قفسههای ذخیرهسازی را فراهم میکند.
- صفحهبندی در صورت تقاضا (ODP) – دسترسی به حافظه RDMA بدون ثبتنام، سادهسازی توسعه برنامه.
- حمل و نقل قابل اعتماد گسترده (XRC) و حمل و نقل پویا متصل (DCT) – مقیاسبندی RDMA به دهها هزار گره.
- انتقال امضای T10-DIF – حفاظت از یکپارچگی داده مبتنی بر سختافزار برای بارهای کاری ذخیرهسازی با سرعت سیم.
مجازیسازی با چگالی بالا، شبکههای پوششی و تخلیه vSwitch، استفاده از CPU را در حالی که عملکرد سرعت سیم 25GbE را حفظ میکند، کاهش میدهد.
تخلیه هدف NVMe-oF، T10-DIF و RoCE، ذخیرهسازی بلوکی با کارایی بالا را با تأخیر زیر میکروثانیه امکانپذیر میسازد.
PeerDirect GPUDirect و مسیریابی تطبیقی، بارهای کاری آموزش توزیع شده را با سرعت 25GbE تسریع میکنند.
تخلیه vSwitch ASAP2 و زنجیرهسازی خدمات، مجازیسازی تابع شبکه را کارآمد میسازد.
ارتقاء یکپارچه از 10GbE به 25GbE در حالی که سازگاری با عقبگرد با سوئیچها و کابلهای موجود را حفظ میکنید.
SR-IOV با حداکثر 512 VF، استقرار چگال VM را با جداسازی عملکرد تضمین شده امکانپذیر میسازد.
MCX512A-ACAT با طیف گستردهای از سیستمعاملها سازگار است: RHEL/CentOS، اوبونتو، ویندوز سرور، FreeBSD، VMware ESXi و Citrix XenServer. از اپتیکهای استاندارد SFP28 25GbE، کابلهای DAC پسیو، کابلهای نوری اکتیو (AOC) و پیکربندیهای جداکننده پشتیبانی میکند. این آداپتور به طور یکپارچه با سوئیچهای NVIDIA Spectrum و هر زیرساخت استاندارد 10GbE/25GbE ادغام میشود. پشتیبانی نرمافزاری شامل OFED (OpenFabrics Enterprise Distribution)، DPDK و WinOF-2 برای ویندوز است. پشتیبانی UEFI محیطهای بوت سرور مدرن را امکانپذیر میسازد.
| دسته | مشخصات |
|---|---|
| مدل | MCX512A-ACAT |
| فرم فاکتور | کارت افزودنی PCIe کمحجم. با براکت بلند نصب شده، براکت کوتاه گنجانده شده عرضه میشود. |
| پورتها | 2x SFP28 (25GbE / 10GbE / 1GbE) |
| سرعتهای پشتیبانی شده | 25GbE، 10GbE، 1GbE |
| رابط میزبان | PCIe 3.0 x8 (سازگار با x16، x4، x2، x1؛ مذاکره خودکار) |
| نرخ پیام | تا 200 میلیون پیام در ثانیه (Mpps) |
| تأخیر | زیر میکروثانیه (معمول) |
| مجازیسازی | SR-IOV: تا 512 تابع مجازی، 8 تابع فیزیکی در هر پورت |
| پشتیبانی از RoCE | بله – RDMA over Converged Ethernet (RoCE) |
| تخلیه شبکه پوششی | کپسولهسازی و جداسازی کپسولهسازی سختافزاری VXLAN، NVGRE، GENEVE، MPLS، NSH |
| تخلیه vSwitch/vRouter | ASAP2 – تخلیه صفحه داده Open vSwitch (OvS) و vRouter با جداول تطبیق-اقدام انعطافپذیر |
| تخلیه ذخیرهسازی | تخلیه هدف NVMe-oF، انتقال امضای T10-DIF، SRP، iSER، NFS RDMA، SMB Direct |
| ویژگیهای پیشرفته | تطبیق تگ، تخلیه ملاقات، مسیریابی تطبیقی، تخلیه بافر انفجاری، سوئیچ PCIe داخلی، ODP، XRC، DCT |
| تخلیه CPU | تخلیههای بدون حالت TCP/UDP، LSO/LRO، تخلیه چکسام، RSS/TSS، HDS، درج/حذف تگ VLAN/MPLS |
| رابطهای مدیریت | NC-SI روی MCTP (SMBus/PCIe)، رابط BMC، PLDM (نظارت و بهروزرسانی میانافزار)، مدیریت eSwitch SDN، SPI، JTAG |
| بوت از راه دور | PXE، UEFI، بوت از راه دور iSCSI |
| پشتیبانی از UEFI | بله – فعالسازی UEFI (پلتفرمهای x86 و Arm) |
| مصرف برق | به طور عمومی مشخص نشده است – لطفاً قبل از سفارش تأیید کنید |
| دمای عملیاتی | 0 درجه سانتیگراد تا 55 درجه سانتیگراد (معمول) |
| استانداردها | IEEE 802.3by (25GbE)، 802.3ae (10GbE)، 802.3az EEE، 802.1Qbb PFC، 802.1Qaz ETS، 802.1Qau QCN، 1588v2، PCIe Gen 3.0 |
| RoHS | مطابق |
| OPN (شماره قطعه سفارش) | پورتها | حداکثر سرعت | رابط | رابط میزبان | ویژگی کلیدی |
|---|---|---|---|---|---|
| MCX512A-ACAT | 2 | 25GbE | SFP28 | PCIe 3.0 x8 | دو پورت 25GbE، فعالسازی UEFI، RoCE، ASAP2 |
| MCX512A-ADAT | 2 | 25GbE | SFP28 | PCIe 3.0 x8 | نسخه بهبود یافته ConnectX-5 Ex |
| MCX515A-ACAT | 2 | 25GbE | SFP28 | PCIe 3.0 x16 | مدیریت میزبان بهبود یافته |
| MCX516A-CCAT | 2 | 100GbE | QSFP28 | PCIe 3.0 x16 | دو پورت 100GbE برای اتصال ستون فقرات |
| MCX516A-CDAT | 2 | 100GbE | QSFP28 | PCIe 4.0 x16 | ConnectX-5 Ex 100GbE با PCIe 4.0 |
مرکز داده خود را با 2.5 برابر پهنای باند 10GbE آیندهنگر کنید و در عین حال سازگاری با عقبگرد را حفظ کنید.
200 Mpps بالاترین تراکم پردازش بسته را برای vSwitch، NFV و برنامههای حساس به تأخیر امکانپذیر میسازد.
تخلیههای NVMe-oF، T10-DIF، ASAP2 و RoCE به طور چشمگیری استفاده از CPU را کاهش داده و عملکرد برنامه را بهبود میبخشند.
Starsurge هنگ کنگ قیمتهای رقابتی، پشتیبانی گارانتی و تحویل سریع در سراسر جهان را ارائه میدهد.
Starsurge هنگ کنگ پشتیبانی سرتاسری را برای آداپتورهای NVIDIA/Mellanox، از جمله تأیید سازگاری، بهروزرسانی میانافزار و عیبیابی فنی ارائه میدهد. گارانتی استاندارد با گارانتی سختافزار محدود NVIDIA (1 سال بازگشت و تعمیر) مطابقت دارد. گزینههای پشتیبانی تمدید شده در صورت درخواست در دسترس هستند. تیم ما میتواند در نصب درایور، تنظیم عملکرد، پیکربندی RoCE و ادغام در محیطهای سرور، ذخیرهسازی و شبکه موجود کمک کند.
| دسته | گزینههای پشتیبانی شده |
|---|---|
| سیستمعاملها | RHEL/CentOS 7/8/9، اوبونتو 18.04+، ویندوز سرور 2016/2019/2022، FreeBSD 12+، VMware ESXi 6.7/7.0/8.0، Citrix XenServer |
| سوئیچها | سری NVIDIA Spectrum SN3000/SN3420/SN3700، Cisco Nexus 3000/9000، سری Arista 7000، سری Juniper QFX، هر سوئیچ استاندارد 10/25GbE |
| کابلها و اپتیکها (25GbE) | SFP28 DAC پسیو (تا 5 متر)، SFP28 AOC، 25GBASE-SR (850 نانومتر، تا 100 متر)، 25GBASE-LR (1310 نانومتر، تا 10 کیلومتر) |
| کابلها و اپتیکها (10GbE) | SFP+ DAC پسیو، SFP+ AOC، 10GBASE-SR، 10GBASE-LR |
| پروتکلهای مدیریت | NC-SI، MCTP روی PCIe/SMBus، PLDM برای نظارت و بهروزرسانی میانافزار، مدیریت eSwitch SDN |
- تأیید کنید که سرور دارای اسلات PCIe x8 (یا بزرگتر) در دسترس است – نسل 3.0 یا بالاتر.
- نوع کابل مورد نیاز را تعیین کنید: DAC پسیو (مسافت کوتاه)، نوری اکتیو (مسافت متوسط)، یا فرستندههای نوری (مسافت طولانی) برای عملیات 25GbE.
- در دسترس بودن درایور سیستمعامل را از سایت رسمی NVIDIA/Mellanox (آخرین درایورهای OFED یا inbox) تأیید کنید.
- اطمینان حاصل کنید که سوئیچ شما از پورتهای SFP28 25GbE پشتیبانی میکند (بیشتر سوئیچهای بالای رک مدرن این کار را میکنند).
- برای استقرار RoCE، پشتیبانی سوئیچ از DCB (PFC، ETS، ECN) و اطلاعرسانی ازدحام را تأیید کنید.
- برای تخلیههای هدف NVMe-oF، سازگاری پشته نرمافزار ذخیرهسازی خود را تأیید کنید.
- در صورت ارتقاء از 10GbE، تأیید کنید که اپتیکهای SFP+ موجود را میتوان در حالت 10GbE در این آداپتور استفاده کرد.
- برای بوت UEFI، سازگاری میانافزار سرور را تأیید کنید.
