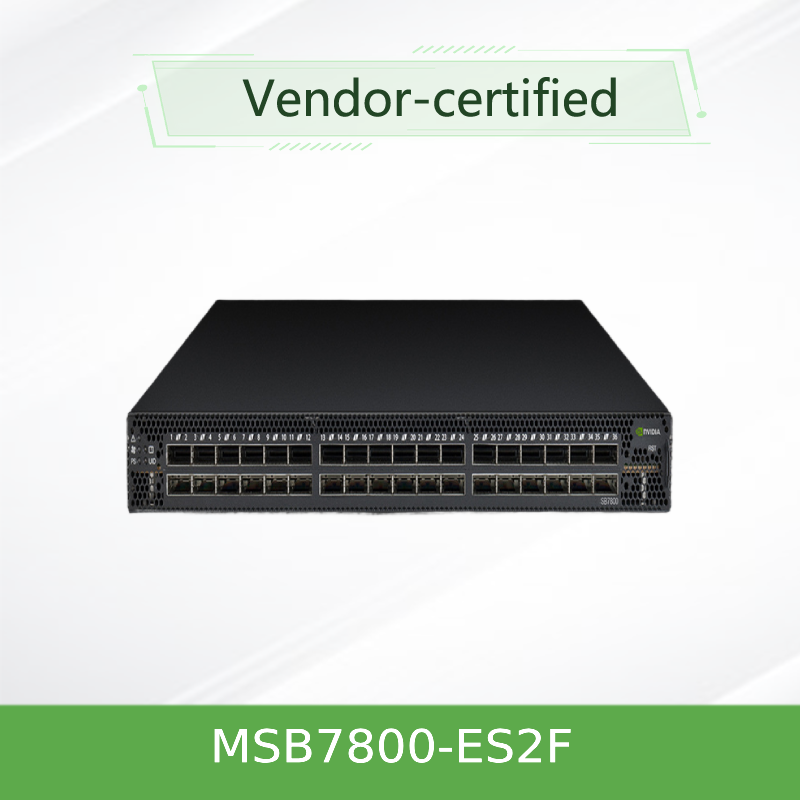

NVIDIA MSB7800-ES2F سوئیچ InfiniBand 100Gb / s 36 پورت EDR، 7.2Tb / s، 1U، جریان هوا P2C، مدیریت خارجی
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MSB7800-ES2F |
| مدرک: | MSB7800.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| نام تجاری: | غوغا | شماره مدل: | MSB7800-ES2F |
|---|---|---|---|
| سرعت: | 100 گیگابیت بر ثانیه در هر پورت | پورت ها: | 36 X QSFP28 |
| نام: | MSB7800-ES2F Network IB Mellanox 100GB Switch High Speed In Date Center | کلمه کلیدی: | سوئیچ شبکه Mellanox |
توضیحات محصول
MSB7800-ES2F
خلاصه ی محصول
NVIDIA MSB7800-ES2F یک سوئیچ InfiniBand با پیکربندی ثابت است که بر روی ASIC Switch-IB 2 ساخته شده است.طراحی شده برای پاسخگویی به تقاضای پهنای باند و تاخیر شدید محاسبات با عملکرد بالا (HPC) و بار کاری هوش مصنوعی. با 36 پورت QSFP28 که در 100Gb / s EDR اجرا می شود، یک پارچه سوئیچ غیر مسدود کننده را فراهم می کند که از خوشه های تحقیقاتی کوچک به مراکز داده های بزرگ شرکت مقیاس پذیر است.
این نوع مدیریت خارجی (MSB7800-ES2F) برای محیط هایی که یک مدیر زیر شبکه متمرکز (مانند OpenSM یا NVIDIA UFM) کنترل پارچه را مدیریت می کند، بهینه شده است.تولید مصرف برق کم (معمولاً 122 وات) و طراحی 1U با چگالی بالااین شامل فناوری NVIDIA SHARP برای تسریع عملیات جمعی MPI، آزاد کردن منابع CPU برای محاسبات و کاهش زمان تکمیل کار است.
ویژگی های کلیدی
- ✓ پورت های 36 x EDR 100Gb / s در 1U
- ✓ 7.2Tb / s تراکم غیر مسدود کننده
- ✓ تاخیر <90ns از پورت به پورت

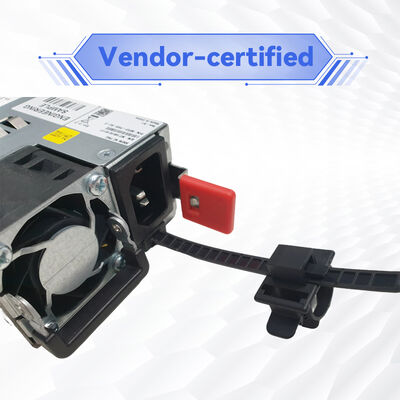

- ✓ 1+1 برق متناوب متناوب گرم
- ✓ N+1 فن های غیرضروری قابل تعویض گرم
- ✓ 80 PLUS Gold+ و ENERGY STAR گواهی شده است
- ✓ تنظیم مسیر و کنترل ازدحام
- ✓ سازگار با FDR (56Gb / s) و QDR (40Gb / s)
- ✓ نرم افزار MLNX-OS با پردازنده دو هسته ای x86
- ✓ مطابق با RoHS-6 و گواهینامه EMC
تکنولوژی: محاسبات شبکه ای

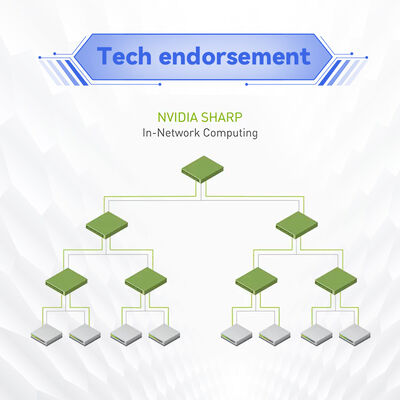

پروتکل جمع آوری و کاهش سلسله مراتب مقیاس پذیر NVIDIA (SHARP) عملیات جمعی را از CPU به شبکه سوئیچ منتقل می کند و عبور چندین داده بین نقاط نهایی را از بین می برد.این کار زمان عملیات MPI را کاهش می دهد و منابع CPU را برای محاسبات آزاد می کند.
ASIC Switch-IB 2ویژگی های پیشرفته ای را ارائه می دهد: مسیریابی انطباقی، کنترل ازدحام، نقشه برداری VL2VL و آینه سازی پورت. Intel Celeron دو هسته ای x86 MLNX-OS را برای مدیریت کامل شاسی اجرا می کند.
ماموریت های معمول
- • اتصال صفحه بالا در خوشه های HPC
- • توپولوژی های برگ ستون فقرات برای AI و پارچه های یادگیری عمیق
- • مراکز داده های سازمانی با ذخیره سازی با عملکرد بالا
- • محیط های تحقیقاتی و آموزشی (فیزیک، ژنومیک، آب و هوا)
- • خدمات مالی برای زیرساخت های تجاری کم تاخیر
سازگاری
- •آداپتورهای میزبان:ConnectX‐4، ConnectX‐5 EDR
- •کابل ها:QSFP28 مس منفعل، ماژول های نوری فعال
- •مدیریت:OpenSM، NVIDIA UFM، MLNX-OS
- •به عقب:FDR (56Gb/s) ، QDR (40Gb/s) با فرستنده های مناسب
- •مدیر زیر شبکه:مدیریت خارجی (به SM میزبان نیاز دارد)
مشخصات
راهنمای انتخاب سری MSB7800
مزایا ️ برای مقیاس و کارایی ساخته شده است
7.2Tb/s و تاخیر <90ns برای بار های کاری فشرده داده.
قدرت معمول 122 وات، 80 PLUS Gold+ عرضه OPEX را کاهش می دهد.
SHARP کار هاي گروه هاي MPI رو کاهش ميده، زمان اتمام کار رو کاهش ميده.
منابع برق 1+1 و فن های قابل تعویض گرم برای دسترسی بالا.
با FDR/QDR سازگار است؛ با آداپتورهای ConnectX‐4/5 کار می کند.
خدمات و پشتیبانی
- • گارانتی استاندارد 1 ساله (توضیح شده در دسترس است)
- • پشتیبانی فنی از طریق ایمیل / تلفن
- • ارتقاء نرم افزار و به روز رسانی MLNX-OS
- • خدمات RMA برای واحدهای معیوب
- • تدارکات و تحویل جهانی
سوالات عمومی
اين سوئيچ داخلي اداره ميشه؟
نه، MSB7800-ES2F به صورت خارجی مدیریت می شود. نیاز به یک مدیر زیر شبکه مبتنی بر میزبان (OpenSM / UFM) دارد.
مي تونم جهت جريان هوا رو عوض کنم؟
نه، P2C (پیش از عقب) ثابت است. برای جریان هوا C2P -ES2R را انتخاب کنید.
از SHARP پشتیبانی میکنه؟
بله، با نرم افزار ثابت Switch-IB 2 ≥ 15.1300.0126 و UFM
چه کابل هايي با هم سازگار هستند؟
QSFP28 مس منفعل، ماژول های نوری فعال و نوری
احتیاط ها
- • تایید جهت گیری جریان هوا مطابقت با استراتژی خنک کننده قفسه شما.
- • فقط از اپتیک ها و کابل های واجد شرایط NVIDIA برای انطباق EDR استفاده کنید.
- • اطمینان حاصل کنید که Subnet Manager قبل از اتصال به پارچه تنظیم شده است.
- • محدوده دمای کار: 0°C-45°C؛ تهویه مناسب را حفظ کنید.
- • این سوئیچ پشتیبانی نمی کند قدرت DC فقط AC.
شرکت هنگ کنگ Starsurge Group Co.
استارسورج که در سال ۲۰۰۸ تاسیس شد، یک ارائه دهنده فناوری مبتنی بر سخت افزار شبکه، خدمات فناوری اطلاعات و راه حل های ادغام سیستم است. ما به دولت، مراقبت های بهداشتی، تولید، آموزش، امور مالی،و مشتریان شرکت در سراسر جهان با سوئیچ، NIC ها، نقاط دسترسی بی سیم، کنترل کننده ها، کابل ها و راه حل های IoT. تیم فروش و فنی با تجربه ما پشتیبانی چند زبانی، توسعه نرم افزار سفارشی،و تحویل جهانی متعهد به کیفیت قابل اعتماد و خدمات پاسخگو.
حقایق کلیدی
- •ASIC:سوئیچ-IB 2
- •بندر:36 × QSFP28
- •قدرت انتقال:7.2 Tb/s
- •تاخير:<90ns
- •"شارپ":بله (فروختن جمعی)
- •قدرت (نوع):۱۲۲ وات
ماتریس سازگاری
- •HCAs:ConnectX‐4، ConnectX‐5 EDR
- •کابل ها:QSFP28 DAC / AOC / اپتیک
- •اس ام:OpenSM، UFM شرکت
- •به عقب:FDR (56G) ، QDR (40G)
- •نرم افزار:MLNX-OS، آماده SHARP
لیست بررسی خریدار
- ✓ جریان هوا را تایید کنید: P2C (MSB7800-ES2F) در مقابل C2P
- ✓ عمق قفسه را بررسی کنید (عمق استاندارد مورد نیاز است)
- ✓ کنترل قدرت: فقط AC، 100-240V
- ✓ برنامه مدیر زیر شبکه (استخر خارجی)
- ✓ مطابقت نوری / کابل را تایید کنید
