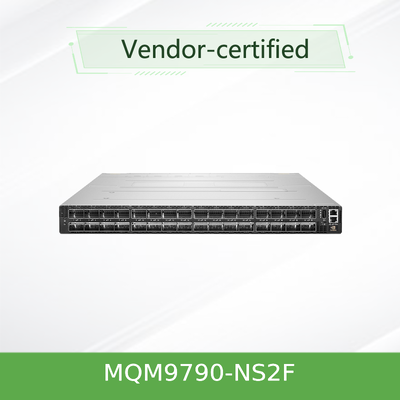

سوئیچ InfiniBand 400 گیگابیت بر ثانیه NVIDIA MQM9790-NS2F – NDR 64 پورت، 51.2 ترابایت بر ثانیه، مدیریت خارجی، 1U برای خوشه های HPC و AI

NVIDIA MQM9790-NS2F یک سوئیچ Quantum-2 InfiniBand با پیکربندی ثابت بر اساس معماری پیشرو در صنعت NDR 400Gb/s است. این نوع مدیریت شده خارجی، که برای بارهای کاری HPC و AI در مقیاس فوق العاده طراحی شده است، 64 پورت غیر مسدود کننده (از طریق 32 کانکتور OSFP) در یک فرم فشرده 1U ارائه می دهد، که 51.2 ترابایت بر ثانیه توان عملیاتی دو جهته و بیش از 66.5 میلیارد بسته در ثانیه را ارائه می دهد.

MQM9790-NS2F برای محیط هایی بهینه شده است که در آن یک Subnet Manager متمرکز (مانند NVIDIA UFM) کنترل پارچه را هماهنگ می کند. این شامل محاسبات درون شبکه‌ای SHARPv3، مسیریابی تطبیقی، RDMA و کنترل ازدحام پیشرفته است - به محققان و توسعه‌دهندگان هوش مصنوعی این امکان را می‌دهد تا با عملکرد و مقیاس‌پذیری بی‌سابقه‌ای، با سخت‌ترین چالش‌های فشرده داده مقابله کنند.

• 64 پورت 400 گیگابیت بر ثانیه NDR (32 کانکتور OSFP)
• 51.2 ترابایت بر ثانیه توان عملیاتی کل غیر مسدود کننده
• > 66.5 میلیارد بسته در ثانیه (BPPS)
• محاسبات درون شبکه ای SHARPv3 (شتاب هوش مصنوعی 32 برابری)
• 1+1 برق متناوب با قابلیت تعویض داغ
• واحدهای فن با قابلیت تعویض داغ، دارای گواهی 80 PLUS Gold+
• فناوری تقسیم پورت: تا 128 پورت با سرعت 200 گیگابیت بر ثانیه
• مسیریابی تطبیقی، RDMA و کنترل ازدحام
• سازگار با HDR و EDR
• مطابق با RoHS-6، دارای گواهینامه CE / FCC / VCCI

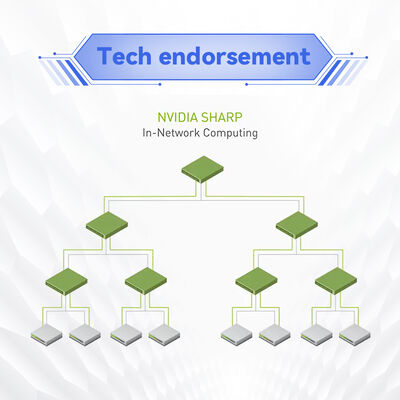

پلتفرم NVIDIA Quantum-2 نسل سوم فناوری SHARP (SHARPv3) را معرفی می‌کند که تا 32 برابر شتاب هوش مصنوعی بالاتری نسبت به نسل قبلی ارائه می‌کند. با بارگذاری عملیات جمعی از CPU به شبکه سوئیچ، SHARPv3 به طور چشمگیری زمان عملیات MPI و پیمایش داده ها را در بافت کاهش می دهد.

Quantum-2 ASICویژگی های پیشرفته را ادغام می کند: پورت تقسیم برای 200 گیگابیت بر ثانیه با چگالی دوگانه، مسیریابی تطبیقی، نقشه برداری VL پیشرفته، و قابلیت های شبکه خود ترمیم شونده. پردازنده مرکزی x86 Coffee Lake i3 دارای MLNX-OS برای مدیریت جامع است.

یکپارچه سازی SHARPv3:پشتیبانی با MLNX-OS و UFM Enterprise (مدیریت خارجی).

• برگ / ستون فقرات بالای قفسه در خوشه های HPC در مقیاس شدید
• آموزش هوش مصنوعی و پارچه های استنتاج برای یادگیری عمیق
• بسترهای ذخیره سازی و تجزیه و تحلیل داده با عملکرد بالا
• تحقیقات و محاسبات علمی (آب و هوا، ژنومیک، فیزیک)
• مراکز داده ابری با حجم کار چند مستاجر در مقیاس بزرگ

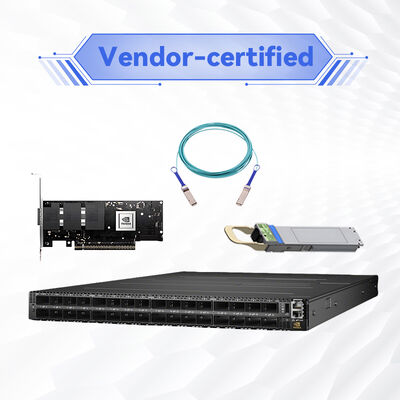

• آداپتورهای میزبان:ConnectX-6، ConnectX-7 NDR
• کابل ها:OSFP غیرفعال/فعال مس، نوری فعال، ماژول های نوری
• مدیریت:NVIDIA UFM، MLNX-OS، OpenSM
• عقب مانده:HDR (200Gb/s)، EDR (100Gb/s) با فرستنده گیرنده مناسب
• توپولوژی ها:Fat Tree، SlimFly، DragonFly+، Torus چند بعدی

توجه:MQM9790-NS2F نوع جریان هوا P2C با مدیریت خارجی است. قبل از سفارش، استراتژی خنک کننده مرکز داده خود را بررسی کنید. برای استقرارهای مدیریت شده داخلی، سری MQM9700 را در نظر بگیرید.

• گارانتی استاندارد 1 ساله (در دسترس تمدید شده)
• پشتیبانی فنی از طریق ایمیل / تلفن
• ارتقاء سیستم عامل و به روز رسانی MLNX-OS
• خدمات RMA برای واحدهای معیوب
• تدارکات جهانی و تحویل

آیا این سوئیچ به صورت داخلی مدیریت می شود؟
خیر، MQM9790-NS2F به صورت خارجی مدیریت می شود. به یک مدیر زیر شبکه مبتنی بر میزبان (UFM / OpenSM) نیاز دارد.

آیا می توانم جهت جریان هوا را تغییر دهم؟
خیر، P2C (جلو به عقب) ثابت است. -NS2R را برای جریان هوای C2P انتخاب کنید.

آیا از SHARPv3 پشتیبانی می کند؟
بله، با پیکربندی MLNX-OS و UFM Enterprise.

حداکثر تعداد پورت در 200 گیگابیت بر ثانیه چقدر است؟
تا 128 پورت با استفاده از فناوری پورت اسپلیت.

• تأیید کنید جهت گیری جریان هوا با استراتژی خنک کننده رک شما مطابقت دارد.
• فقط از کابل‌ها و اپتیک‌های OSFP دارای صلاحیت NVIDIA برای انطباق با NDR استفاده کنید.
• قبل از اتصال به پارچه، اطمینان حاصل کنید که Subnet Manager به درستی پیکربندی شده است.
• دمای کارکرد: 0°C-40°C; تهویه مناسب را حفظ کنید
• این سوئیچ فقط از 200-240VAC پشتیبانی می کند - با 100-120VAC سازگار نیست.

• ASIC:NVIDIA Quantum-2
• پورت ها:64 x NDR (32 OSFP)
• توان عملیاتی:51.2 ترابایت بر ثانیه
• نرخ بسته:>66.5 BPPS
• SHARPv3:شتاب هوش مصنوعی 32 برابری
• مدیریت:خارجی (UFM/OpenSM)

• HCA ها:ConnectX-6، ConnectX-7
• کابل ها:OSFP DAC / AOC / اپتیک
• اس ام:UFM Enterprise، OpenSM
• عقب مانده:HDR (200G)، EDR (100G)
• توپولوژی ها:درخت چاق، SlimFly، DragonFly+، Torus
