NVIDIA Mellanox MQM9790-NS2F 64-Port NDR 400Gb/s InfiniBand Router. 51.2Tb/s با روتینگ پیشرفته و جریان هوا P2C
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| مدرک: | MQM9700 series.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| برنامه: | سرور | وضعیت: | نو و اصل |
|---|---|---|---|
| پهنای باند کل: | 51.2 TB/s دو طرفه | مدیریت: | MLNX-OS با CLI ، WebUI ، SNMP ، JSON پشتیبانی |
| نام: | سوئیچ شبکه ملانوکس InfiniBand MQM9790-NS2F در حال کوچک‌سازی مراکز داده با سوئیچ‌های هوشمند InfiniBan | کلمه کلیدی: | سوئیچ ملانوکس 400 گرمی |
| برجسته کردن: | Nvidia Mellanox 400Gb / s روتر InfiniBand,سوئیچ NDR InfiniBand 64 پورت,51.2Tb/s سوئیچ شبکه |
||
توضیحات محصول
روتر اینفینی‌باند انویدیا ملانوکس MQM9790-NS2F با ۶۴ پورت NDR با سرعت ۴۰۰ گیگابیت بر ثانیه
روتر مدیریت شده کوانتوم-۲ با ۶۴ پورت با کارایی بالا و قابلیت‌های مسیریابی پیشرفته و خنک‌کننده از جلو به عقب برای شبکه‌های HPC و هوش مصنوعی در مقیاس بزرگ
مرور کلی محصول
روتر اینفینی‌باند انویدیا ملانوکس MQM9790-NS2F یک روتر اینفینی‌باند با کارایی بالا است که ۶۴ پورت با پهنای باند کامل دوطرفه ۴۰۰ گیگابیت بر ثانیه را در فرم فاکتور فشرده ۱U ارائه می‌دهد. این مدل با جریان هوای P2C (از جلو به عقب) و قابلیت‌های مسیریابی پیشرفته، به طور خاص برای محیط‌های مراکز داده در مقیاس بزرگ HPC، هوش مصنوعی و چند مستأجر که نیاز به تقسیم‌بندی شبکه، جداسازی و مسیریابی بین زیرشبکه‌ها دارند، ساخته شده است.
به عنوان یک روتر مدیریت شده در سری NVIDIA Quantum-2، این دستگاه ۶۴ پورت QSFP56 را با سرعت ۴۰۰ گیگابیت بر ثانیه در هر پورت با قابلیت مسیریابی پیشرفته از جمله مسیریابی زیرشبکه اینفینی‌باند، جداسازی ترافیک و تقسیم‌بندی شبکه چند مستأجر ارائه می‌دهد. پردازنده دو هسته‌ای x86 داخلی، MLNX-OS را اجرا می‌کند و مدیریت جامع روی دستگاه را امکان‌پذیر می‌سازد، از جمله مدیر زیرشبکه یکپارچه و پروتکل‌های مسیریابی پیشرفته برای شبکه‌های در مقیاس بزرگ.
ویژگی‌های کلیدی
- ۶۴ پورت ۴۰۰ گیگابیت بر ثانیه: پهنای باند کامل دوطرفه در هر پورت با کانکتورهای QSFP56، پشتیبانی از کابل‌های مسی پسیو، کابل‌های نوری اکتیو و ماژول‌های نوری
- توان عملیاتی ۵۱.۲ ترابیت بر ثانیه: ظرفیت سوئیچینگ تجمعی بدون مسدودکننده با تأخیر بسیار کم پورت به پورت
- مسیریابی پیشرفته اینفینی‌باند: پشتیبانی از مسیریابی زیرشبکه، جداسازی ترافیک و تقسیم‌بندی شبکه چند مستأجر برای معماری‌های شبکه‌ای پیچیده
- محاسبات درون شبکه (SHARP v3): تخلیه جمعی شتاب‌دهنده سخت‌افزاری زمان عملیات MPI را کاهش داده و مقیاس‌پذیری برنامه‌های HPC را بهبود می‌بخشد
- مدیریت شده با MLNX-OS: پردازنده دو هسته‌ای x86 روی برد با ۸ گیگابایت رم و ۳۲ گیگابایت SSD؛ مدیریت کامل شاسی از طریق CLI، SNMP و ادغام اختیاری UFM
- منبع تغذیه و فن‌های افزونه ۱+۱: منابع تغذیه با قابلیت تعویض در حین کار با گواهینامه ۸۰ Gold+ و ENERGY STAR؛ جریان هوای P2C (از جلو به عقب) با فن‌های قابل تعویض در حین کار
- کارایی بالا: طراحی بهینه شده مصرف برق با مصرف برق وزنی ATIS تا ۱۸۰ وات برای یک سیستم کاملاً پر شده
- پشتیبانی از شبکه‌های در مقیاس بزرگ: طراحی شده برای شبکه‌هایی با هزاران گره، ارائه قابلیت‌های مسیریابی و فورواردینگ قوی
قابلیت‌های روتر
MQM9790-NS2F قابلیت‌های مسیریابی پیشرفته اینفینی‌باند فراتر از سوئیچینگ استاندارد را ارائه می‌دهد:
- مسیریابی زیرشبکه به زیرشبکه برای شبکه‌های چند لایه
- جداسازی ترافیک و پشتیبانی از شبکه مجازی
- تقسیم‌بندی شبکه چند مستأجر
- جداول فورواردینگ بهبود یافته برای استقرار در مقیاس بزرگ
- ادغام با UFM برای مدیریت سیاست مسیریابی
جهت جریان هوا: P2C (از جلو به عقب)
این مدل هوای خنک را از جلوی شاسی می‌کشد و هوای گرم را از عقب خارج می‌کند. این دستگاه برای محیط‌های استاندارد مرکز داده با پیکربندی راهروی سرد از جلو در نظر گرفته شده است. لطفاً اطمینان حاصل کنید که پیکربندی خنک‌کننده رک شما با این جهت جریان هوا مطابقت دارد. برای خنک‌کننده از عقب به جلو، سفارش دهیدMQM9790-NS2R.

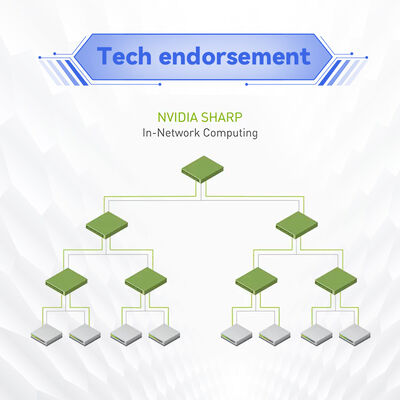

فناوری: محاسبات درون شبکه با SHARP v3
فناوری NVIDIA SHARP v3 تعبیه شده در ASIC Quantum-2 به MQM9790-NS2F امکان می‌دهد تا عملیات جمعی مانند کاهش MPI را مستقیماً در شبکه انجام دهد. این امر باعث حذف چندین بار عبور داده بین نقاط پایانی شده، زمان عملیات MPI را به شدت کاهش داده و هسته‌های CPU را برای محاسبات برنامه آزاد می‌کند. برای شبکه‌های کاملاً پر شده fat-tree، عملیات کاهش جزئی می‌تواند در کمتر از سه میکروثانیه تکمیل شود.
استقرارهای معمول
- خوشه‌های HPC در مقیاس بزرگ: اتصال چندین زیرشبکه در محیط‌های محاسباتی پتا‌اسکیل و اگزاسکیل
- زیرساخت هوش مصنوعی چند مستأجر: ارائه جداسازی و تقسیم‌بندی شبکه برای بارهای کاری آموزش و استنتاج هوش مصنوعی در بین چندین تیم
- مسیریابی ستون فقرات در شبکه‌های Fat-Tree: به عنوان لایه مسیریابی بین سوئیچ‌های برگ در شبکه‌های اینفینی‌باند در مقیاس بزرگ عمل می‌کند
- مراکز داده سازمانی: پشتیبانی از بارهای کاری ذخیره‌سازی، پایگاه داده و محاسباتی با کارایی بالا که نیاز به تأخیر کم و توان عملیاتی بالا دارند
- زیرساخت‌های ابری و Bare-Metal: ایده‌آل برای محیط‌های چند مستأجر که نیاز به شبکه‌های با پهنای باند بالا و تأخیر کم با جداسازی مستأجر دارند
حقایق کلیدی عملکرد
۶۴ x NDR 400Gb/s
پورت‌ها
۵۱.۲ ترابیت بر ثانیه
توان عملیاتی
کمتر از ۹۰ نانوثانیه
تأخیر
روتر
نوع
P2C (از جلو به عقب)
جریان هوا
روی دستگاه (MLNX-OS)
مدیریت
۱۸۰ وات - ۲۰۰ وات
توان (ATIS)
۱U، عمق ۲۷ اینچ
فرم فاکتور
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| مدل | MQM9790-NS2F |
| سری | NVIDIA Quantum-2 |
| نوع محصول | روتر اینفینی‌باند |
| پورت‌ها | ۶۴ x QSFP56 (NDR 400Gb/s) |
| توان عملیاتی تجمعی | ۵۱.۲ ترابیت بر ثانیه (بدون مسدودکننده) |
| تأخیر | کمتر از ۹۰ نانوثانیه (پورت به پورت) |
| ASIC سوئیچ | NVIDIA Quantum-2 NDR |
| قابلیت مسیریابی | مسیریابی پیشرفته اینفینی‌باند با پشتیبانی از چند زیرشبکه |
| CPU | دو هسته‌ای Intel x86 |
| حافظه سیستم | ۸ گیگابایت رم، ۳۲ گیگابایت SSD |
| مدیریت | MLNX-OS (روی دستگاه)، CLI، SNMP، UFM |
| منابع تغذیه | افزونه ۱+۱، قابل تعویض در حین کار، ۱۰۰-۲۴۰ ولت AC، ۸۰ Gold+ |
| توان معمول (ATIS) | ۱۸۰ وات - ۲۰۰ وات (کاملاً پر شده) |
| خنک‌کننده | P2C (از جلو به عقب)، فن‌های قابل تعویض در حین کار |
| فرم فاکتور | رک ۱U؛ ۴۳.۶ میلی‌متر (ارتفاع) x ۴۳۳.۲ میلی‌متر (عرض) x ۵۹۰.۶ میلی‌متر (عمق) |
| وزن | ۱۲.۵ کیلوگرم (تقریباً) |
| دمای عملیاتی | ۰ درجه سانتی‌گراد تا ۴۵ درجه سانتی‌گراد |
| گواهینامه‌ها | CE، FCC، VCCI، ICES، RCM، RoHS، CB، cTUVus، CU |
ماتریس سازگاری
| قطعه | محصولات سازگار |
|---|---|
| آداپتورها | NVIDIA ConnectX-6 / ConnectX-7 (NDR، HDR، EDR، FDR) |
| کابل‌ها | کابل‌های DAC QSFP56، AOC، فرستنده‌های نوری (NVIDIA LinkX) |
| مدیریت | NVIDIA UFM، MLNX-OS، SNMP v1/v2/v3، CLI |
| استانداردها | IBTA 1.4، 1.3؛ RoHS-6؛ ENERGY STAR |
| مسیریابی | مسیریابی زیرشبکه اینفینی‌باند، جداسازی چند مستأجر |
راهنمای انتخاب
| شماره قطعه سفارش | توضیحات | جریان هوا | نوع |
|---|---|---|---|
| MQM9700-NS2F | سوئیچ اینفینی‌باند ۴۰۰ گیگابیت بر ثانیه ۱U، ۶۴ QSFP56، دو هسته‌ای x86 | P2C (از جلو به عقب) | سوئیچ |
| MQM9700-NS2R | سوئیچ اینفینی‌باند ۴۰۰ گیگابیت بر ثانیه ۱U، ۶۴ QSFP56، دو هسته‌ای x86 | C2P (از عقب به جلو) | سوئیچ |
| MQM9790-NS2F | روتر اینفینی‌باند ۴۰۰ گیگابیت بر ثانیه ۱U، ۶۴ QSFP56، دو هسته‌ای x86 | P2C (از جلو به عقب) | روتر |
| MQM9790-NS2R | روتر اینفینی‌باند ۴۰۰ گیگابیت بر ثانیه ۱U، ۶۴ QSFP56، دو هسته‌ای x86 | C2P (از عقب به جلو) | روتر |
توجه: سری MQM9790 شامل قابلیت‌های مسیریابی پیشرفته است. قبل از سفارش، جهت جریان هوا (P2C یا C2P) را با پیکربندی راهروی سرد/گرم مرکز داده خود مطابقت دهید.
مزایای کلیدی
- عملکرد پیشرو در صنعت: توان عملیاتی ۵۱.۲ ترابیت بر ثانیه و تأخیر بسیار کم در شاسی فشرده ۱U
- قابلیت‌های مسیریابی پیشرفته: امکان شبکه‌های چند زیرشبکه، جداسازی مستأجر و تقسیم‌بندی شبکه در مقیاس بزرگ را فراهم می‌کند
- کاهش هزینه‌های IT: چگالی پورت بالا (۶۴ پورت در ۱U) ردپای زیرساخت و هزینه‌های عملیاتی را کاهش می‌دهد
- شبکه‌سازی خود ترمیم شونده: شبکه اینفینی‌باند ۵۰۰۰ برابر سریع‌تر از راه‌حل‌های مبتنی بر نرم‌افزار از خرابی لینک‌ها بازیابی می‌شود
- استقرار انعطاف‌پذیر: سازگاری با عقب‌گرد با آداپتورهای HDR و EDR؛ پشتیبانی از توپولوژی‌های مدرن مانند Dragonfly+، SlimFly و تورس ۶ بعدی
- تله‌متری پیشرفته: با UFM، بینش‌های شبکه در زمان واقعی و تجزیه و تحلیل مبتنی بر هوش مصنوعی برای نگهداری پیشگیرانه دریافت کنید
- خنک‌کننده استاندارد: جریان هوای P2C با پیکربندی‌های استاندارد مرکز داده با تنظیمات راهروی سرد از جلو مطابقت دارد
چک لیست خریدار
- تأیید جهت جریان هوا (P2C از جلو به عقب برای این مدل)
- تأیید ولتاژ ورودی برق (۱۰۰-۱۲۷ ولت / ۲۰۰-۲۴۰ ولت AC)
- انتخاب روتر (MQM9790) یا سوئیچ (MQM9700) بر اساس نیازهای مسیریابی
- انتخاب کابل‌ها یا اپتیک‌های QSFP56 مناسب
- سازگاری عمق رک را بررسی کنید (۵۹۰.۶ میلی‌متر / ۲۷ اینچ)
- فضای ۱U و فاصله خنک‌کننده را برنامه‌ریزی کنید
- توپولوژی مسیریابی را برای استقرارهای چند زیرشبکه طراحی کنید
احتیاط‌ها
- قبل از اتصال، از مطابقت محدوده ولتاژ ورودی (۱۰۰-۱۲۷ ولت AC یا ۲۰۰-۲۴۰ ولت AC) با برق تأسیسات خود اطمینان حاصل کنید
- فضای کافی برای جریان هوای از جلو به عقب در نظر بگیرید؛ خروجی فن در عقب یا ورودی در جلو را مسدود نکنید
- دمای عملیاتی باید بین ۰ درجه سانتی‌گراد تا ۴۵ درجه سانتی‌گراد حفظ شود؛ رطوبت نسبی ۱۰٪-۸۵٪ بدون میعان
- فقط از کابل‌ها و ماژول‌های نوری QSFP56 تأیید شده برای اطمینان از یکپارچگی سیگنال و انطباق استفاده کنید
- قبل از نصب، تأیید کنید که پیکربندی خنک‌کننده رک شما از جریان هوای P2C (از جلو به عقب) پشتیبانی می‌کند
- برای پیکربندی‌های مسیریابی، برای برنامه‌ریزی صحیح توپولوژی به راهنمای طراحی شبکه اینفینی‌باند مراجعه کنید
سوالات متداول
تفاوت بین MQM9790-NS2F و MQM9700-NS2F چیست؟
MQM9790 یک روتر اینفینی‌باند با قابلیت‌های مسیریابی پیشرفته است، در حالی که MQM9700 یک سوئیچ استاندارد است. هر دو از پلتفرم سخت‌افزاری و جهت جریان هوای یکسانی استفاده می‌کنند، اما MQM9790 از مسیریابی زیرشبکه، جداسازی ترافیک و تقسیم‌بندی چند مستأجر پشتیبانی می‌کند.
تفاوت بین MQM9790-NS2F و MQM9790-NS2R چیست؟
تنها تفاوت جهت جریان هوا است. NS2F دارای جریان هوای P2C (از جلو به عقب) است، در حالی که NS2R دارای جریان هوای C2P (از عقب به جلو) است. تمام مشخصات دیگر، از جمله قابلیت‌های مسیریابی، یکسان هستند.
MQM9790 چه قابلیت‌های مسیریابی را ارائه می‌دهد؟
سری MQM9790 از مسیریابی زیرشبکه اینفینی‌باند پشتیبانی می‌کند و امکان ارتباط بین زیرشبکه‌های مختلف، جداسازی ترافیک برای محیط‌های چند مستأجر و فورواردینگ پیشرفته برای شبکه‌های در مقیاس بزرگ با هزاران گره را فراهم می‌کند.
چه کابل‌هایی پشتیبانی می‌شوند؟
کانکتورهای QSFP56 از کابل‌های مسی پسیو DAC، کابل‌های نوری اکتیو (AOC) و فرستنده‌های نوری پشتیبانی می‌کنند. برای SKUهای خاص، به خانواده کابل NVIDIA LinkX مراجعه کنید.
آیا این روتر را می‌توان با آداپتورهای HDR یا EDR استفاده کرد؟
بله، سری Quantum-2 با فناوری‌های اینفینی‌باند HDR (۲۰۰ گیگابیت بر ثانیه) و EDR (۱۰۰ گیگابیت بر ثانیه) سازگاری با عقب‌گرد دارد.
حداکثر تعداد گره‌های پشتیبانی شده چقدر است؟
با قابلیت‌های مسیریابی پیشرفته، MQM9790 می‌تواند از شبکه‌هایی با ده‌ها هزار گره در چندین زیرشبکه پشتیبانی کند. مدیر زیرشبکه یکپارچه می‌تواند تا ۲۰۰۰ گره در هر زیرشبکه را مدیریت کند.
چگونه بین NS2F و NS2R انتخاب کنم؟
اگر رک شما ورودی هوای سرد در جلو دارد، NS2F (از جلو به عقب) را انتخاب کنید؛ اگر رک شما ورودی هوای سرد در عقب دارد، NS2R (از عقب به جلو) را انتخاب کنید. همیشه جهت جریان هوای تجهیزات مجاور را مطابقت دهید.
