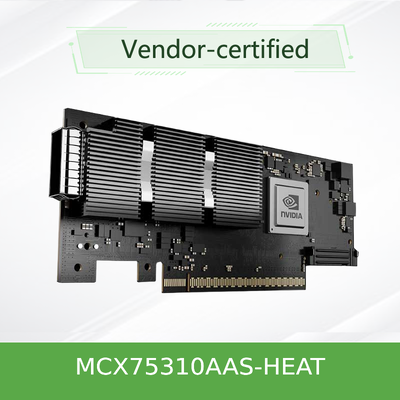

NVIDIA MCX75310AAS-HEAT ConnectX-7 200Gb/s آداپتور InfiniBand PCIe 5.0 x16 OSFP
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MCX75310AAS-HEAT (900-9x766-003N-ST0) |
| مدرک: | Connectx-7 infiniband.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل شماره: | MCX75310AAS-HEAT (900-9x766-003N-ST0) | پورت ها: | تک پورت |
|---|---|---|---|
| تکنولوژی: | بی نهایت | نوع رابط: | OSFP56 |
| مشخصات: | 16.7cm x 6.9cm | مبدا: | هند / اسرائیل / چین |
| نرخ انتقال: | 200 گرم | رابط میزبان: | gen3 x16 |
| برجسته کردن: | آداپتور InfiniBand NVIDIA ConnectX-7,کارت شبکه 200Gb/s PCIe 5.0,آداپتور OSFP InfiniBand با گارانتی |
||
توضیحات محصول
NVIDIA MCX75310AAS-HEAT ConnectX-7 200Gb/s آداپتور InfiniBand
MCX75310AAS-HEAT 200Gb/s آداپتور InfiniBand
NDR200 · OSFP تک پورت · PCIe 5.0 x16 · تاخیر بسیار کم برای HPC و AI
مدل:MCX75310AAS-HEAT
200 گیگابایت در ثانیهNDR200 InfiniBand
1 * OSFPاتصال به یک پورت
PCIe 5.0 x16تا 32 خط
RDMA و RoCEدستگاه های سخت افزاری
GPUDirectRDMA و ذخیره سازی
خلاصه ی محصول
NVIDIA MCX75310AAS-HEAT یک آداپتور کانال میزبان ConnectX-7 InfiniBand با عملکرد بالا است که اتصال 200Gb / s NDR200 را از طریق یک پورت OSFP واحد ارائه می دهد.ال، و محیط های مرکز داده های شرکت، این آداپتور PCIe 5.0 x16 ترکیبی از تاخیر بسیار کم، خروجی شدید و موتورهای محاسباتی نوآورانه در شبکه برای تسریع بار کاری مدرن است.با حمایت از RDMA، RoCE ، GPUDirect و تخلیه امنیتی پیشرفته ، MCX75310AAS-HEAT انتخاب ایده آل برای ساخت پارچه های InfiniBand مقیاس پذیر و بدون ضرر است.
ویژگی های کلیدی
- NDR200 InfiniBand:رابط OSFP 200Gb / s با یک پورت با پشتیبانی از سرعت های HDR، EDR و FDR برای سازگاری عقب.
- PCIe 5.0 x16 رابط میزبان:تا 32 خط با پشتیبانی PCIe 5.0، حداکثر پهنای باند و تاخیر کم را به سیستم میزبان ارائه می دهد.
- سرعت RDMA و RoCE:RDMA و RoCE (RDMA بر روی اترنت تبدیل شده) با هاردویر برای حرکت داده های کارآمد با صفر CPU.
- GPUDirect RDMA و ذخیره سازی:ارتباط مستقیم GPU به GPU و GPUDirect Storage برای سرعت بخشیدن به جریان های کاری AI / ML و تجزیه و تحلیل داده ها.
- محاسبات درون شبکه:پشتیبانی از SHARP (پروتکل جمع آوری و کاهش سلسله مراتب مقیاس پذیر) و عملیات جمعی تخلیه.
- حمل و نقل امنیتی پیشرفته:رمزگذاری / رمزگشایی سخت افزاری داخلی برای IPsec ، MACsec و TLS با کلید های AES-GCM 128 / 256 بیتی.
- مجازی سازی و SDN:SR-IOV، شتاب VirtIO، پشتیبانی از شبکه های پوششی (VXLAN، GENEVE، NVGRE) ، و پارسر انعطاف پذیر قابل برنامه ریزی.
- زمانبندی دقیق:IEEE 1588v2 PTP با دقت 12 ns، SyncE، و PPS قابل تنظیم برای برنامه های حساس به زمان.
تکنولوژی
معماری ConnectX-7
MCX75310AAS-HEAT بر روی ASIC ConnectX-7 NVIDIA ساخته شده است که فناوری پیشرفته SerDes را که از سیگنال NRZ و PAM4 پشتیبانی می کند، ادغام می کند.این 200Gb / s InfiniBand پهنای باند را از طریق یک پورت OSFP واحد ارائه می دهد، با تخلیه سخت افزاری برای پروتکل های RDMA، RoCE، NVMe-oF و امنیت. موتورهای محاسباتی شبکه ای آداپتور باعث تسریع جمعی SHARP و تطبیق برچسب MPI می شود.کاهش پیام عبور از بالا و بهبود مقیاس پذیری برنامه.
شبکه های تعریف شده با نرم افزار (SDN)
فناوری NVIDIA ASAP (سرعت سوئیچ و پردازش بسته) سرعت SDN و VNF را کاهش می دهد و عملکرد نرخ خط را بدون مجازات CPU فراهم می کند. آداپتور از شبکه های پوشش (VXLAN،ژنو، NVGRE) ، ردیابی اتصال و آینه برداری جریان برای تله متری پیشرفته شبکه.
ماموریت های معمول
- محاسبات با عملکرد بالا (HPC):سرعت بخشیدن به برنامه های MPI و SHMEM / PGAS با RDMA و محاسبه در شبکه.
- خوشه های هوش مصنوعی و یادگیری ماشین:فعال کردن GPU Direct RDMA و GPUDirect Storage برای آموزش چند گره ای کارآمد.
- مرکز هايپراسکل داده:ساخت پارچه های InfiniBand مقیاس پذیر و بدون ضرر با تاخیر کم و خروجی بالا.
- ابر و ذخیره سازی شرکت:استفاده از NVMe over Fabrics (NVMe-oF) و راه حل های ذخیره سازی مبتنی بر RDMA.
- مخابرات و لبه:استفاده از زمان بندی دقیق (PTP، SyncE) برای 5G و زیرساخت های حساس به زمان.
سازگاری
| اجزا / اکوسیستم | سازگاری |
|---|---|
| سرعت های InfiniBand | NDR 200Gb/s، HDR 200Gb/s، EDR 100Gb/s، FDR 56Gb/s |
| سرعت های اترنت | 200GbE، 100GbE، 50GbE، 25GbE، 10GbE (با RoCE) |
| رابط میزبان | PCIe Gen5 x16 (تا 32 خط) ، با PCIe 4 سازگار است.0 |
| سیستم عامل | لینوکس (RHEL، اوبونتو) ، ویندوز، VMware ESXi، کوبرنتس |
| مجموعه نرم افزاری | MLNX_OFED، HPC-X، UFM، OpenMPI، MVAPICH، MPICH، NCCL، UCX، UCC |
| امنیت | IPsec، MACsec، TLS، راه اندازی امن، رمزگذاری فلش، تأیید دستگاه |
مشخصات: MCX75310AAS-HEAT
| دسته بندی | جزئیات |
|---|---|
| مدل محصول | MCX75310AAS-HEAT |
| خانواده محصول | NVIDIA ConnectX-7 |
| پیکربندی پورت | 1 * OSFP (200Gb/s NDR200 InfiniBand) |
| رابط میزبان | PCIe 5.0 x16 (تا 32 خط) ، با PCIe 4 سازگار است.0 |
| پروتکل های پشتیبانی شده | InfiniBand (IBTA Spec 1.5) ، اترنت (RoCE) |
| سرعت های InfiniBand | NDR 200Gb/s، HDR 200Gb/s، EDR 100Gb/s، FDR 56Gb/s |
| سرعت های اترنت | 200GbE، 100GbE، 50GbE، 25GbE، 10GbE |
| فاکتور فرم | PCIe HHHL، FHHL، OCP 3.0 |
| تکنولوژی های رابط | NRZ (10G، 25G) ، PAM4 (50G، 100G) |
| محاسبات درون شبکه | SHARP، MPI برچسب تطبیق، عملیات جمعی تخلیه |
| حمل و نقل امنیتی | IPsec، MACsec، TLS (AES-GCM 128/256-bit) ، Secure Boot |
| مجازی سازی | شبکه های SR-IOV، VirtIO، Overlay (VXLAN، GENEVE، NVGRE) |
| زمان بندی دقیق | IEEE 1588v2 (12ns دقت) ، SyncE، PPS in/out |
| سرعت ذخیره سازی | NVMe-oF، NVMe/TCP، SRP، iSER، NFS از طریق RDMA، SMB Direct |
| رابط های مدیریت | NC-SI، MCTP (SMBus، PCIe) ، PLDM، SPDM، SPI، JTAG |
| راه اندازی از راه دور | راه اندازی از راه دور InfiniBand، iSCSI، UEFI، PXE |
| شرایط عملیاتی | محیط استاندارد مرکز داده |
| مقررات | RoHS، CE، FCC، VCCI (به مستندات انویدیا مراجعه کنید) |
| افزونه های شامل | براکت بلند |
* مشخصات بر اساس مستندات عمومی NVIDIA است و ممکن است متفاوت باشد. لطفا جزئیات را با نماینده فروش خود تأیید کنید.
راهنمای انتخاب
| SKU / مدل | توضیحات | سرعت بندر | تعداد بندر | رابط |
|---|---|---|---|---|
| MCX75310AAS-HEAT | آداپتور InfiniBand ConnectX-7 NDR200 | 200 گیگابایت در ثانیه | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-NEAT | آداپتور InfiniBand ConnectX-7 NDR400 | ۴۰۰ گیگابایت در ثانیه | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEA | آداپتور ConnectX-7 NDR200 InfiniBand (دو پورت) | 200 گیگابایت در ثانیه | 2 * OSFP | PCIe 5.0 x16 |
مزایا
- تاخير فوق العاده کم:RDMA و محاسبات در شبکه با استفاده از سخت افزار، هزینه های ارتباطی را به حداقل می رسانند.
- تولید بالا:PCIe 5.0 x16 و 200Gb / s InfiniBand پهنای باند فوق العاده ای را برای برنامه های کاربردی فشرده داده ارائه می دهند.
- حفاظت از سرمایه گذاری:از سرعت های InfiniBand و Ethernet متعدد برای محیط های با سرعت مخلوط پشتیبانی می کند.
- امنيت افزوده:Inline IPsec، MACsec و TLS داده های امن را در حال انتقال بدون تأثیر CPU از کار می برند.
- اکوسیستم جامع:کاملا با NVIDIA UFM، HPC-X، MLNX_OFED و توزیع های اصلی لینوکس سازگار است.
خدمات و پشتیبانی
شرکت هنگ کنگ Starsurge Group Co. ، محدود پشتیبانی کامل چرخه زندگی را برای آداپتورهای NVIDIA ConnectX-7 ارائه می دهد:
- مشاوره قبل از فروش:انتخاب آداپتور، سازگاری سرور و طراحی پارچه
- تدارکات و تحویل:حمل و نقل جهانی با ردیابی و گمرکی
- پشتیبانی فنی:نصب درایور، به روز رسانی نرم افزار و تنظیم عملکرد
- آموزش:کارگاه های عملی برای مدیریت RDMA، RoCE و UFM.
- گارانتی:گارانتی استاندارد یک ساله سخت افزار (انتخابات گسترده در دسترس است).
پرسش های مکرر
NDR200 چيست؟
NDR200 یک نرخ داده InfiniBand است که 200Gb / s را در هر پورت ارائه می دهد. این بخش از نسل NVIDIA Quantum-2 و Quantum-3 است و تعادل سرعت و هزینه برای استقرار برگ و ستون فقرات را فراهم می کند.
آیا MCX75310AAS-HEAT با سرورهای PCIe 4.0 سازگار است؟
بله. آداپتور PCIe 5.0 x16 است و با اسلات های PCIe 4.0 سازگار است، اگرچه پهنای باند ممکن است به سرعت های PCIe 4.0 محدود شود.
ميشه از اين آداپتور با سوئيچ هاي اترنت استفاده کرد؟
این آداپتور از پروتکل های InfiniBand و Ethernet پشتیبانی می کند. هنگام کار در حالت Ethernet ، از RoCE (RDMA over Converged Ethernet) تا 200GbE پشتیبانی می کند.
تفاوت بین MCX75310AAS-HEAT و MCX75310AAS-NEAT چیست؟
نسخه HEAT از NDR200 (200Gb / s) پشتیبانی می کند در حالی که نسخه NEAT از NDR400 (400Gb / s) پشتیبانی می کند. هر دو از کانکتورهای OSFP و رابط های PCIe 5.0 x16 استفاده می کنند.
آیا آداپتور از GPUDirect پشتیبانی می کند؟
بله، از GPUDirect RDMA برای ارتباط مستقیم GPU به GPU و GPUDirect Storage برای دسترسی سریع به داده ها از دستگاه های ذخیره سازی پشتیبانی می کند.
اقدامات احتیاطی و ایمنی
- حفاظت از ESD:برای جلوگیری از آسیب ناشی از تخلیه الکتروستاتیک، هنگام دست زدن به آداپتور، از کمربند های زمین گیری ESD استفاده کنید.
- نصب:قبل از نصب آداپتور، مطمئن شوید که سرور خاموش شده و از برق AC جدا شده است.
- جریان هوا:برای جلوگیری از گرم شدن بیش از حد ، جریان هوا کافی در اطراف آداپتور را تضمین کنید. در صورت لزوم از براکت بلند همراه استفاده کنید.
- آپدیت های نرم افزار:روش های توصیه شده NVIDIA را برای به روز رسانی نرم افزار برای جلوگیری از عدم ثبات سیستم دنبال کنید.
- سازگاری:قبل از سفارش، سازگاری سرور و دسترسی به اسلات PCIe را بررسی کنید.
در مورد شرکت هنگ کنگ Starsurge Group Co. Limited
استارسرج که در سال ۲۰۰۸ تاسیس شد، یک ارائه دهنده مبتنی بر فناوری از سخت افزار شبکه، خدمات فناوری اطلاعات و راه حل های ادغام سیستم است. ما به دولت، مراقبت های بهداشتی، تولید، آموزش، امور مالی،و مشتریان شرکت در سراسر جهانبا یک تیم فروش و فنی با تجربه، ما راه حل های شبکه ای سفارشی را از آداپتورها و سوئیچ ها به IoT و نرم افزار سفارشی ارائه می دهیم که با پشتیبانی چند زبانی و تحویل جهانی پشتیبانی می شود.مشتری اول، کیفیت محور و نوآوری متمرکز.
ماتریس سازگاری
| محصول NVIDIA | سازگار با MCX75310AAS-HEAT | یادداشت ها |
|---|---|---|
| سوئیچ های NVIDIA Quantum-3 (Q3200-RA، Q3400-RA) | ✓ | پشتیبانی بومی XDR و NDR |
| سوئیچ های NVIDIA Quantum-2 | ✓ | پشتیبانی از NDR و HDR |
| سیستم عامل های NVIDIA DGX / HGX | ✓ | GPUDirect RDMA و ذخیره سازی |
| NVIDIA UFM 35 | ✓ | مدیریت کامل پارچه و تلمیتر |
| سرورهای HPE | ✓ | شماره قطعه HPE P45642-B22 |
| سرورهای شخص ثالث | ✓ | اسلات استاندارد PCIe مورد نیاز است |
لیست بررسی خریدار
- بازيگاه PCIe:اطمینان از وجود یک اسلات PCIe 5.0 x16 (یا PCIe 4.0 x16 برای سازگاری عقب)
- کابل / فرستنده:کابل های اتصال OSFP به OSFP یا OSFP به دیگر کانکتورها برای سوئیچ/NIC هدف.
- سیستم عامل:تایید پشتیبانی از سیستم عامل هدف (لینوکس، ویندوز، VMware).
- راننده:دانلود و نصب آخرین راننده MLNX_OFED یا ویندوز از NVIDIA.
- مدیریت پارچه:برنامه ریزی توسعه مدیر زیر شبکه (SM) (مرکز یا توزیع شده).
- خنک کننده:جريان هواي کافي براي پخش گرما از آداپتور
