آداپتور اینفینیبند NVIDIA MCX75310AAS-NEAT ConnectX-7 با سرعت 400Gb/s | PCIe 5.0 x16 OSFP
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MCX75310AAS-NEAT (900-9x766-003N-SQ0) |
| مدرک: | Connectx-7 infiniband.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل شماره: | MCX75310AAS-NEAT (900-9x766-003N-SQ0) | پورت ها: | تک پورت |
|---|---|---|---|
| تکنولوژی: | بی نهایت | نوع رابط: | OSFP56 |
| مشخصات: | 16.7cm x 6.9cm | مبدا: | هند / اسرائیل / چین |
| نرخ انتقال: | 400 گرم | رابط میزبان: | gen3 x16 |
| برجسته کردن: | آداپتور InfiniBand NVIDIA ConnectX-7,کارت شبکه 400Gb/s PCIe 5.0,آداپتور OSFP InfiniBand با گارانتی |
||
توضیحات محصول

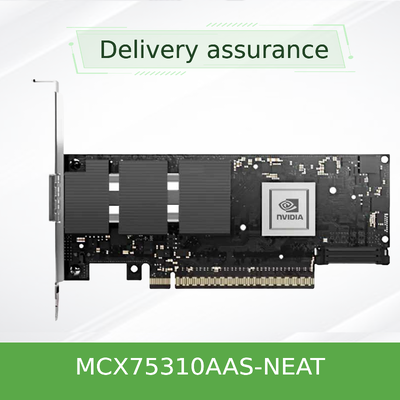

آداپتور InfiniBand NVIDIA MCX75310AAS-NEAT ConnectX-7 400Gb/s
آداپتور InfiniBand MCX75310AAS-NEAT 400Gb/s
NDR400 · OSFP تک پورت · PCIe 5.0 x16 · تأخیر بسیار کم برای AI و HPC
NDR400 · OSFP تک پورت · PCIe 5.0 x16 · تأخیر بسیار کم برای AI و HPC
مدل:MCX75310AAS-NEAT
400 گیگابیت بر ثانیهNDR400 InfiniBand
1 * OSFPاتصال تک پورت
PCIe 5.0 x16تا 32 خط
RDMA و RoCEسخت افزاری بارگذاری شده است
GPUDirectRDMA و ذخیره سازی
بررسی اجمالی محصول
NVIDIA MCX75310AAS-NEAT یک آداپتور کانال میزبان InfiniBand (HCA) پرچم‌دار ConnectX-7 است که اتصال 400 گیگابیت بر ثانیه NDR400 را از طریق یک پورت OSFP ارائه می‌کند. این آداپتور PCIe 5.0 x16 که برای سخت‌ترین محیط‌های آموزش هوش مصنوعی، محاسبات علمی، و محیط‌های مرکز داده در مقیاس فوق‌العاده طراحی شده است، توان عملیاتی فوق‌العاده، تأخیر بسیار کم و موتورهای محاسباتی پیشرفته درون شبکه را ترکیب می‌کند. با پشتیبانی از RDMA، RoCE، GPUDirect RDMA و Storage و بارهای امنیتی جامع، MCX75310AAS-NEAT انتخاب نهایی برای ساخت پارچه های InfiniBand با کارایی بالا، مقیاس پذیر و بدون تلفات است.
ویژگی های کلیدی
- NDR400 InfiniBand:رابط OSFP 400 گیگابیت بر ثانیه تک پورت با پشتیبانی از سرعت های NDR200، HDR، EDR و FDR برای سازگاری با عقب.
- رابط میزبان PCIe 5.0 x16:حداکثر 32 خط با پشتیبانی از PCIe 5.0، حداکثر پهنای باند و تأخیر کم را به سیستم میزبان ارائه می دهد.
- شتاب RDMA و RoCE:RDMA و RoCE با سخت افزار (RDMA از طریق اترنت همگرا) برای جابجایی کارآمد داده با سربار CPU صفر.
- GPUDirect RDMA & Storage:ارتباط مستقیم GPU به GPU و GPUDirect Storage برای تسریع AI/ML و گردش کار تجزیه و تحلیل داده ها.
- محاسبات درون شبکه:پشتیبانی از SHARP (پروتکل مقیاس پذیر تجمع و کاهش سلسله مراتبی) و عملیات جمعی.
- بارگذاری های امنیتی پیشرفته:رمزگذاری/رمزگشایی سخت افزار درون خطی برای IPsec، MACsec، و TLS با کلیدهای 128/256 بیتی AES-GCM.
- مجازی سازی و SDN:SR-IOV، شتاب VirtIO، پشتیبانی از شبکه پوششی (VXLAN، GENEVE، NVGRE) و تجزیه کننده قابل برنامه ریزی انعطاف پذیر.
- زمان بندی دقیق:IEEE 1588v2 PTP با دقت 12 ns، SyncE و PPS قابل تنظیم ورودی/خروجی برای برنامه های حساس به زمان.
تکنولوژی
معماری ConnectX-7
MCX75310AAS-NEAT بر اساس ConnectX-7 ASIC انویدیا ساخته شده است که از فناوری پیشرفته SerDes پشتیبانی می کند که سیگنالینگ NRZ و PAM4 را پشتیبانی می کند. پهنای باند 400 گیگابیت بر ثانیه InfiniBand را روی یک پورت OSFP با بارگذاری سخت افزاری برای RDMA، RoCE، NVMe-oF و پروتکل های امنیتی ارائه می دهد. موتورهای محاسباتی درون شبکه آداپتور، شتاب جمعی SHARP و تطبیق تگ MPI را قادر می‌سازد، ارسال پیام را کاهش می‌دهد و مقیاس‌پذیری برنامه را بهبود می‌بخشد.
شبکه های نرم افزاری تعریف شده (SDN)
فناوری NVIDIA ASAP (تسریع سوئیچ و پردازش بسته) شتاب SDN و VNF را تخلیه می کند و عملکرد نرخ خط را بدون جریمه CPU ارائه می دهد. این آداپتور از شبکه‌های همپوشانی (VXLAN، GENEVE، NVGRE)، ردیابی اتصال و آینه‌سنجی جریان برای تله‌متری شبکه پیشرفته پشتیبانی می‌کند.
استقرارهای معمولی
- آموزش هوش مصنوعی در مقیاس بزرگ:GPUDirect RDMA را برای آموزش چند گره ای مدل های زبان بزرگ و شبکه های عصبی عمیق فعال کنید.
- محاسبات با عملکرد بالا (HPC):برنامه های MPI و SHMEM/PGAS را با RDMA و بارهای محاسباتی درون شبکه تسریع کنید.
- مراکز داده فرامقیاس:پارچه‌های InfiniBand مقیاس‌پذیر و بدون تلفات با توان عملیاتی بسیار بالا و تأخیر کم بسازید.
- فضای ابری و فضای ذخیره سازی سازمانی:NVMe را روی پارچه (NVMe-oF) و راه حل های ذخیره سازی مبتنی بر RDMA به کار ببرید.
- مخابرات و لبه:از زمان‌بندی دقیق (PTP، SyncE) برای 5G و زیرساخت‌های حساس به زمان استفاده کنید.
سازگاری
| جزء / اکوسیستم | سازگاری |
|---|---|
| سرعت InfiniBand | NDR 400Gb/s، NDR 200Gb/s، HDR 200Gb/s، EDR 100Gb/s، FDR 56Gb/s |
| سرعت اترنت | 400GbE، 200GbE، 100GbE، 50GbE، 25GbE، 10GbE (با RoCE) |
| رابط میزبان | PCIe Gen5 x16 (حداکثر 32 خط)، سازگار با PCIe 4.0 |
| سیستم عامل ها | لینوکس (RHEL، اوبونتو)، ویندوز، VMware ESXi، Kubernetes |
| پشته های نرم افزار | MLNX_OFED، HPC-X، UFM، OpenMPI، MVAPICH، MPICH، NCCL، UCX، UCC |
| امنیت | IPsec، MACsec، TLS، بوت امن، رمزگذاری فلش، تأیید دستگاه |
مشخصات – MCX75310AAS-NEAT
| دسته بندی | جزئیات |
|---|---|
| مدل محصول | MCX75310AAS-NEAT |
| خانواده محصول | NVIDIA ConnectX-7 |
| پیکربندی پورت | 1 * OSFP (400 گیگابیت بر ثانیه NDR400 InfiniBand) |
| رابط میزبان | PCIe 5.0 x16 (تا 32 خط)، سازگار با PCIe 4.0 |
| پروتکل های پشتیبانی شده | InfiniBand (IBTA Spec 1.5)، اترنت (RoCE) |
| سرعت InfiniBand | NDR 400Gb/s، NDR 200Gb/s، HDR 200Gb/s، EDR 100Gb/s، FDR 56Gb/s |
| سرعت اترنت | 400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| فاکتور فرم | PCIe HHHL، FHHL، OCP 3.0 |
| فن آوری های رابط | NRZ (10G، 25G)، PAM4 (50G، 100G) |
| محاسبات درون شبکه ای | SHARP، تطبیق برچسب MPI، بارگذاری عملیات جمعی |
| تخلیه های امنیتی | IPsec، MACsec، TLS (AES-GCM 128/256-bit)، Secure Boot |
| مجازی سازی | SR-IOV، VirtIO، شبکه های پوششی (VXLAN، GENEVE، NVGRE) |
| زمان بندی دقیق | IEEE 1588v2 (دقت 12 ns)، SyncE، PPS ورودی/خروجی |
| شتاب ذخیره سازی | NVMe-oF، NVMe/TCP، SRP، iSER، NFS از طریق RDMA، SMB Direct |
| رابط های مدیریتی | NC-SI، MCTP (SMBus، PCIe)، PLDM، SPDM، SPI، JTAG |
| بوت از راه دور | بوت راه دور InfiniBand، iSCSI، UEFI، PXE |
| شرایط عملیاتی | محیط استاندارد مرکز داده |
| نظارتی | RoHS، CE، FCC، VCCI (به مستندات مطابقت NVIDIA مراجعه کنید) |
| لوازم جانبی شامل | براکت بلند |
* مشخصات بر اساس اسناد عمومی NVIDIA است و ممکن است متفاوت باشد. لطفاً جزئیات را با نماینده فروش خود تأیید کنید.
راهنمای انتخاب
| SKU / مدل | توضیحات | سرعت بندر | تعداد بندر | رابط |
|---|---|---|---|---|
| MCX75310AAS-NEAT | آداپتور InfiniBand ConnectX-7 NDR400 | 400 گیگابیت بر ثانیه | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEAT | آداپتور InfiniBand ConnectX-7 NDR200 | 200 گیگابیت بر ثانیه | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEA | آداپتور InfiniBand ConnectX-7 NDR200 (دو پورت) | 200 گیگابیت بر ثانیه | 2 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-NEA | آداپتور InfiniBand ConnectX-7 NDR400 (دو پورت) | 400 گیگابیت بر ثانیه | 2 * OSFP | PCIe 5.0 x16 |
مزایا
- توان عملیاتی فوق العاده بالا:InfiniBand 400 گیگابیت بر ثانیه و PCIe 5.0 x16 پهنای باند فوق العاده ای را برای بارهای کاری AI و HPC با داده فشرده ارائه می دهند.
- تأخیر بسیار کم:RDMA بارگذاری شده سخت افزاری و محاسبات درون شبکه هزینه های ارتباطی را به حداقل می رساند.
- حمایت از سرمایه گذاری:پشتیبانی از چندین سرعت InfiniBand و Ethernet برای محیط های با سرعت مخلوط.
- امنیت پیشرفته:IPsec، MACsec، و TLS درون خطی داده‌های ایمن را در حین انتقال بدون تأثیر CPU بارگیری می‌کنند.
- اکوسیستم جامع:کاملاً با NVIDIA UFM، HPC-X، MLNX_OFED و توزیع های اصلی لینوکس سازگار است.
خدمات و پشتیبانی
Hong Kong Starsurge Group Co., Limited پشتیبانی کامل از چرخه حیات را برای آداپتورهای NVIDIA ConnectX-7 ارائه می دهد:
- مشاوره پیش فروش:انتخاب آداپتور، سازگاری سرور و طراحی پارچه.
- تدارکات و تحویل:حمل و نقل جهانی با ردیابی و ترخیص کالا از گمرک.
- پشتیبانی فنی:نصب درایور، به روز رسانی سیستم عامل و تنظیم عملکرد.
- آموزش:کارگاه های عملی برای مدیریت RDMA، RoCE و UFM.
- گارانتی:ضمانت سخت افزاری استاندارد 1 ساله (گزینه های تمدید شده موجود است).
سوالات متداول
NDR400 چیست؟
NDR400 یک نرخ داده InfiniBand است که 400 گیگابیت بر ثانیه در هر پورت ارائه می دهد. این بالاترین سرعت موجود در نسل‌های NVIDIA Quantum-2 و Quantum-3 است که حداکثر پهنای باند را برای ستون فقرات و استقرار برگ‌های پیشرفته فراهم می‌کند.
آیا MCX75310AAS-NEAT با سرورهای PCIe 4.0 سازگار است؟
بله آداپتور PCIe 5.0 x16 است و با اسلات‌های PCIe 4.0 سازگار است، اگرچه پهنای باند ممکن است به سرعت PCIe 4.0 محدود شود.
آیا می توان از این آداپتور با سوئیچ های اترنت استفاده کرد؟
آداپتور از هر دو پروتکل InfiniBand و Ethernet پشتیبانی می کند. هنگامی که در حالت اترنت کار می کند، از RoCE (RDMA بر روی اترنت همگرا) تا 400 گیگابایت پشتیبانی می کند.
تفاوت بین MCX75310AAS-NEAT و MCX75310AAS-HEAT چیست؟
نوع NEAT از NDR400 (400 گیگابیت بر ثانیه) پشتیبانی می کند در حالی که نوع HEAT از NDR200 (200 گیگابیت بر ثانیه) پشتیبانی می کند. هر دو از کانکتورهای OSFP و رابط PCIe 5.0 x16 استفاده می کنند.
آیا آداپتور از GPUDirect پشتیبانی می کند؟
بله، از GPUDirect RDMA برای ارتباط مستقیم GPU به GPU و GPUDirect Storage برای دسترسی سریع به داده ها از دستگاه های ذخیره سازی پشتیبانی می کند.
اقدامات احتیاطی و ایمنی
- حفاظت ESD:هنگام استفاده از آداپتور از تسمه های اتصال زمین ESD برای جلوگیری از آسیب تخلیه الکترواستاتیک استفاده کنید.
- نصب و راه اندازی:قبل از نصب آداپتور مطمئن شوید که سرور خاموش است و از برق متناوب جدا شده است.
- جریان هوا:از جریان هوای کافی در اطراف آداپتور برای جلوگیری از گرم شدن بیش از حد اطمینان حاصل کنید. در صورت لزوم از براکت بلند همراه استفاده کنید.
- به روز رسانی سیستم عامل:برای جلوگیری از بی ثباتی سیستم، رویه های توصیه شده NVIDIA برای به روز رسانی سیستم عامل را دنبال کنید.
- سازگاری:قبل از سفارش، سازگاری سرور و در دسترس بودن اسلات PCIe را بررسی کنید.
هنگ کنگ Starsurge Group Co., Limited
Starsurge که در سال 2008 تأسیس شد، یک ارائه دهنده فناوری محور سخت افزار شبکه، خدمات فناوری اطلاعات و راه حل های یکپارچه سازی سیستم است. ما به مشتریان دولتی، بهداشتی، تولیدی، آموزشی، مالی و سازمانی در سراسر جهان خدمت می کنیم. با یک تیم فروش و فنی مجرب، ما راه‌حل‌های شبکه‌ای متناسب را ارائه می‌کنیم - از آداپتورها و سوئیچ‌ها گرفته تا اینترنت اشیا و نرم‌افزارهای سفارشی - با پشتیبانی چند زبانه و تحویل جهانی. مشتری اول، کیفیت محور و نوآوری محور.
ماتریس سازگاری
| محصول انویدیا | سازگار با MCX75310AAS-NEAT | یادداشت ها |
|---|---|---|
| سوئیچ های NVIDIA Quantum-3 (Q3400-RA, Q3200-RA) | ✓ | پشتیبانی از XDR و NDR بومی |
| سوئیچ های NVIDIA Quantum-2 | ✓ | پشتیبانی از NDR و HDR |
| پلتفرم های NVIDIA DGX / HGX | ✓ | GPUDirect RDMA و Storage |
| NVIDIA UFM 3.5 | ✓ | مدیریت کامل پارچه و تله متری |
| سرورهای HPE | ✓ | شماره قطعه HPE P45642-B22 |
| سرورهای شخص ثالث | ✓ | اسلات استاندارد PCIe مورد نیاز است |
چک لیست خریدار
- اسلات PCIe:از یک اسلات PCIe 5.0 x16 (یا PCIe 4.0 x16 برای سازگاری با عقب) مطمئن شوید.
- کابل / فرستنده و گیرنده:کابل های رابط OSFP-to-OSFP یا OSFP-به-دیگر برای سوئیچ/NIC هدف.
- سیستم عامل:پشتیبانی از سیستم عامل هدف (لینوکس، ویندوز، VMware) را تأیید کنید.
- راننده:آخرین درایور MLNX_OFED یا Windows را از NVIDIA دانلود و نصب کنید.
- مدیریت پارچه:استقرار مدیر زیرشبکه (SM) را برنامه ریزی کنید (متمرکز یا توزیع شده).
- خنک کننده:از جریان هوای کافی سرور برای دفع گرما از آداپتور اطمینان حاصل کنید.
