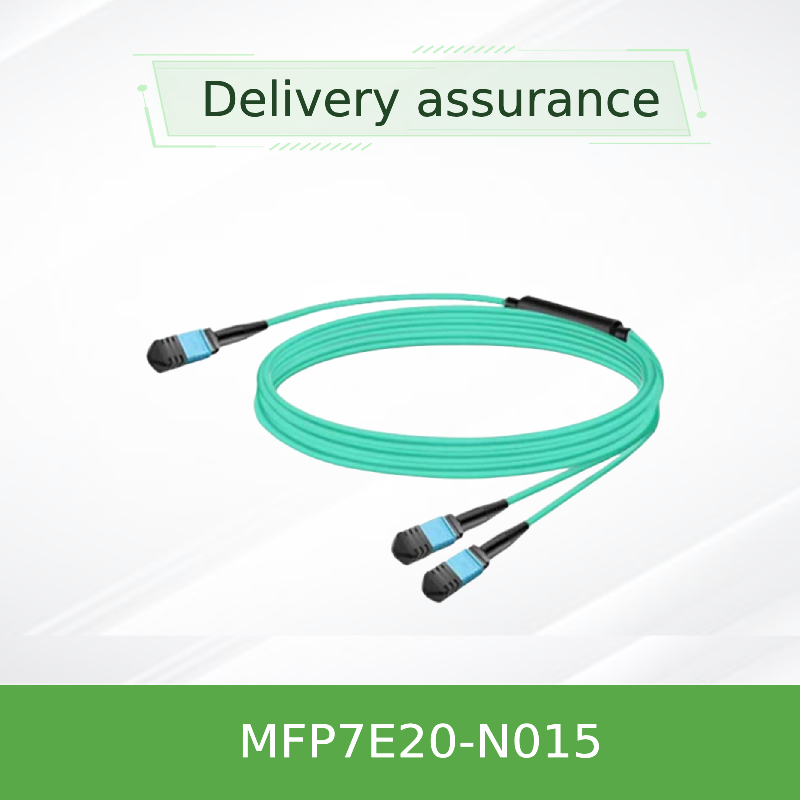

کابل Mellanox MFP7E20-N015 Multimode MPO-12/APC به 2x MPO-12/APC کابل فیبر منفعل، 15m
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E20-N015 |
| مدرک: | MFP7E20-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل: | MFP7E20-N015 | طول: | 15 متر |
|---|---|---|---|
| نوع فیبر: | چند حالته OM4 | اتصالات: | MPO-12/APC زن |
| از دست دادن: | 0.356 dB | از دست دادن: | ≥35 DB |
| برجسته کردن: | کابل اترنت QSFP+ aoc,کابل اترنت aoc MC220731V-015,qsfp melanox MC220731V-015 |
||
توضیحات محصول
NVIDIA MFP7E20-N015 کابل فیبر نوری - راه حل مرکز داده 800G / 400G با چگالی بالا
1خلاصه ی محصول
NVIDIA MFP7E20-N015 یک مولتی مود با عملکرد بالا استکابل فیبر نوریبرای مراکز داده نسل بعدی طراحی شده است.کابل فیبر غیرفعالدارای یک پیکربندی تقسیم کننده 4 کانال تا دو کانال 2 کانال است که امکان اتصال انعطاف پذیر بین 800G OSFP transceivers و 400G OSFP / QSFP112 endpoints را فراهم می کند.با طول 15 متر و درجه بندی فیبر OM4، از انتقال داده های با سرعت بالا تا 200G در هر خط با حداقل از دست دادن سیگنال و انعکاس پشتیبانی می کند.
2ویژگی های کلیدی
- کانکتورهای پولیش زاویه ای MPO-12/APC برای منعکس کننده عقب کاهش یافته
- نقشه برداری فیبر متقاطع نوع B برای اتصال مستقیم گیرنده به گیرنده
- ژاکت کم دود صفر هالوجن (LSZH) برای افزایش ایمنی
- فیبرهای چند حالت 50/125 μm برای کاربردهای کوتاه مدت بهینه شده
- پشتیبانی از پروتکل های InfiniBand NDR، Ethernet و NVLink
- مطابقت با Telcordia GR-1435 و IEC 61754-7
3تکنولوژی و استانداردها
سری MFP7E20 از کانکتورهای MPO-12/APC با یک پولیش 8 درجه برای به حداقل رساندن بازتاب نوری و حفظ یکپارچگی سیگنال استفاده می کند.این مطابق با استانداردهای بین المللی از جمله IEC 61754-7 است، ANSI / TIA / EIA 604-5 ، و تحت شرایط GR-1435 آزمایش می شود. کابل از هر دو OSFP و QSFP112 پشتیبانی می کند ، و آن را یک کابل همه کاره می کند.کابل فیبر نوریبرای محیط های با تراکم بالا.
4اصول کار
این کابل از توپولوژی کراس اوور نوع B استفاده می کند که در آن خطوط ارسال از یک طرف با خطوط دریافت در انتهای مقابل هم تراز می شوند. هر کانکتور MPO-12 از 8 فیبر فعال (4 Tx،4 Rx) و 4 عضو نیروی غیر فعالسطح تماس فیزیکی زاویه ای (APC) نور منعکس شده را از گیرنده دور می کند و انتقال سیگنال تمیز را با از دست دادن بازگشت ≥35 dB تضمین می کند.
5درخواست ها
ایده آل برای اتصال آداپتورهای NVIDIA ConnectX-7 و DPU های BlueField-3 به سوئیچ های OSFP 800G در:
- خوشه های محاسبات با عملکرد بالا (HPC)
- مراکز داده ابری
- زیرساخت های آموزش هوش مصنوعی
- شبکه های منطقه ذخیره سازی (SAN)
6مشخصات و راهنمای انتخاب
| پارامتر | ارزش |
|---|---|
| مدل | MFP7E20-N015 |
| طول | 15 متر |
| نوع فیبر | OM4 Multimode |
| کانکتورها | MPO-12/APC ماده |
| از دست دادن ورودی | ≤0.356 دی سی بی |
| بازده از دست دادن | ≥35 دبیل |
| رنگ ژاکت | آکو (LSZH-OFNR) |
| دمای عملیاتی | از 0°C تا 70°C |
7مزایا
- کنترل بازتاب برتر در مقایسه با کانکتورهای UPC
- ژاکت دور انعطاف پذیر برای مسیر آسان تر در قفسه ها
- مکانیسم قفل کردن فشار و کشیدن برای نصب و برداشتن سریع
- سازگار با NVIDIA MMA4Z00 و MMA1Z00 گیرنده
8خدمات و پشتیبانی
همهکابل های فیبر غیرفعالما پشتیبانی فنی 24/7 ارائه می دهیم، حمل و نقل در همان روز برای اقلام موجود، و برچسب گذاری سفارشی بر اساس درخواست.تیم ما راهنمایی های ادغام را برای استقرار در مقیاس بزرگ ارائه می دهد.
9سوالات متداول
س: آیا می توانم از این کابل با فرستنده های MPO-12/UPC استفاده کنم؟
ج: نه. کانکتورهای APC و UPC به دلیل زاویه های پولیش متفاوت سازگار نیستند.
س: حداکثر دسترسی چقدر است؟
A: تا 50 متر با فیبر OM4، با فرض بیش از 4 اتصال.
سوال: آیا این کابل فیبر با پورت های QSFP112 سازگار است؟
ج: بله، از طریق MPO به کاستهای فایبر دوگانه.
10احتیاط
- همیشه قبل از قرار دادن آن از ابزار تمیز کردن نوری استفاده کنید
- کابل های مستقیم و تقسیم کننده را در یک گیرنده OSFP دو پورت مخلوط نکنید
- از شعاع خم شدن کمتر از 30 میلی متر اجتناب کنید
- در شرایط خشک بین -40°C تا 85°C نگهداری شود
