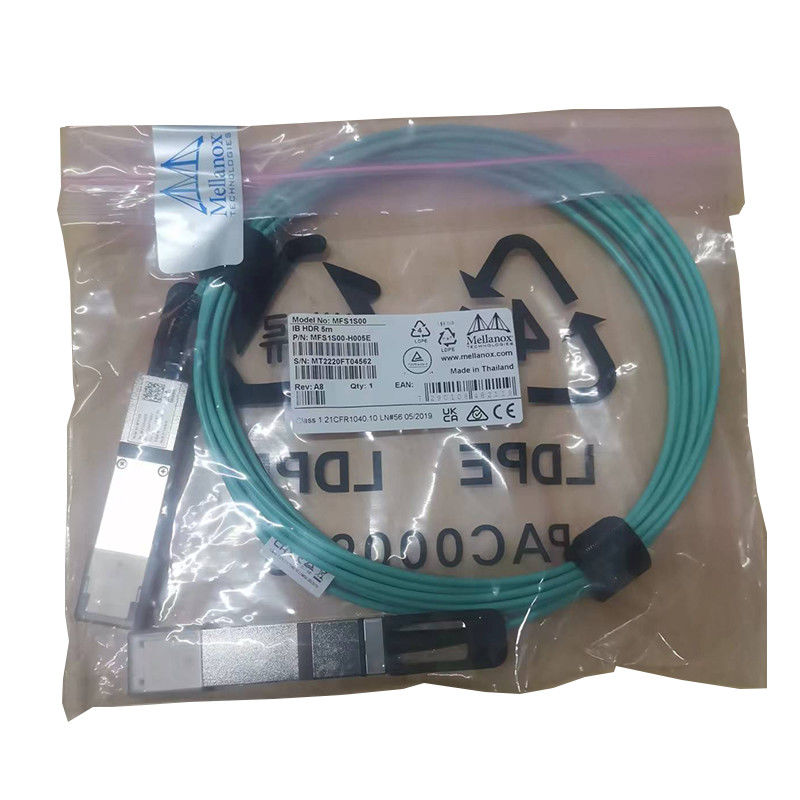

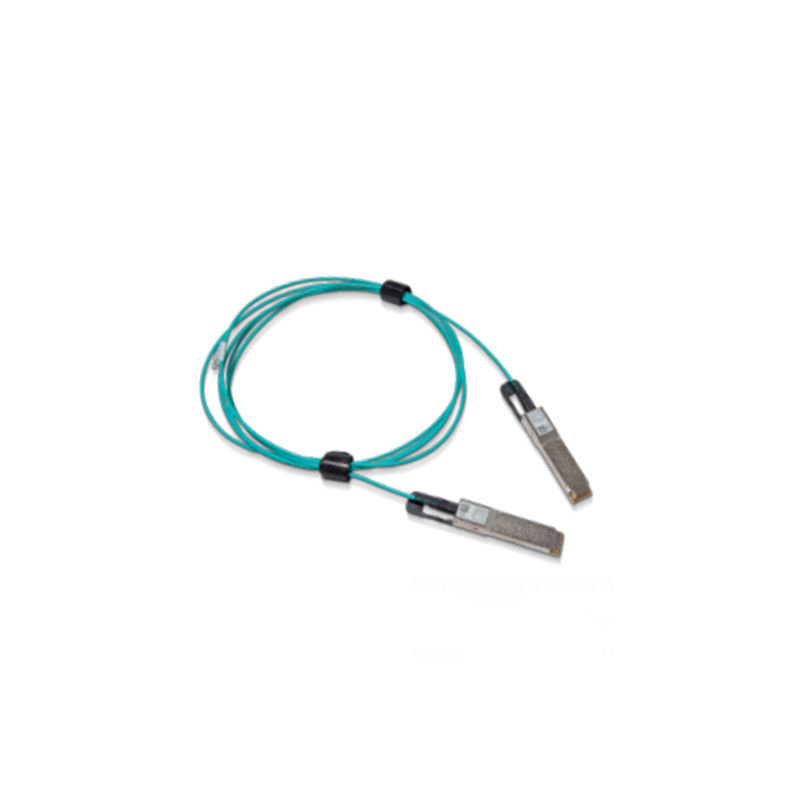

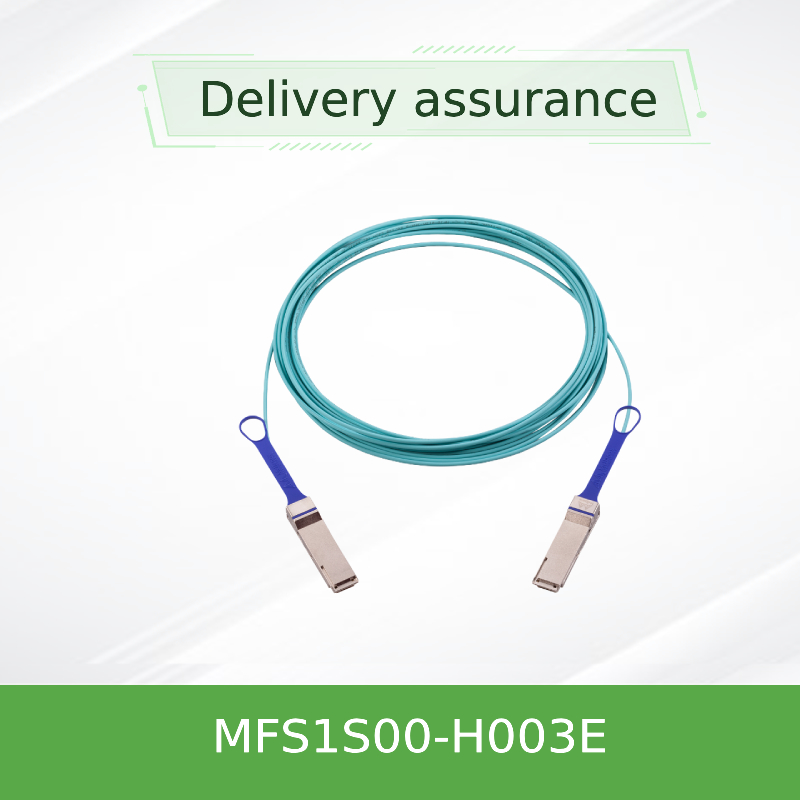

کابل نوری فعال NVIDIA MFS1S00-H003E 200Gb/s QSFP56

خلاصه ی محصول

NVIDIA® MFS1S00-H003E نشان دهنده فناوری اتصال پیشرفته است که یک کابل نوری فعال QSFP56 (AOC) است که به طور خاص برای زیرساخت های 200Gb / s InfiniBand HDR و 200 Gigabit Ethernet طراحی شده است.. اين دستگاه با کارايي بالاکابل فیبر نوریارائه می دهد پهنای باند استثنایی و یکپارچگی سیگنال، ارائه یک جایگزین بسیار برتر از سنتیکابل فیبر غیرفعالبا چهار فیبر چند حالت (MMF) در هر انتهای، هر کدام از پشتیبانی PAM4 مدولاسیون در نرخ داده تا 50 Gb / s، آن را ستون فقرات برای نسل بعدی عملکرد مرکز داده فراهم می کند.

ویژگی های کلیدی

• طراحی شده برای 200Gb / s InfiniBand HDR و 200GbE برنامه های کاربردی
• تکنولوژی 4x 50Gb / s PAM4 را پیاده سازی می کند
• فاکتور فرم QSFP56 قابل وصل گرم مطابق با SFF-8665
• یکپارچگی سیگنال پیشرفته با دامنه Rx قابل برنامه ریزی و تاکید قبلی
• دسترسی گسترده تا 100 متر بر روی فیبر چند حالت
• یک منبع برق 3.3 ولت با مصرف برق معمولی 5.0 ولت در هر طرف
• نظارت کامل تشخیصی دیجیتال (DDM) از طریق SFF-8636 I2C
• تطابق با RoHS برای ایمنی محیط زیست

تکنولوژی اصلی

این AOC پیشرفته از فناوری VCSEL (Vertical Cavity Surface-Emitting Laser) در ترکیب با قابلیت های پیچیده DSP مبتنی بر زمان بندی مجدد استفاده می کند.این مطابق با استانداردهای مهم صنعت از جمله SFF-8665 است.، SFF-8636، و IEEE 802.3bs برای برنامه های کاربردی 200GbE. سیستم DDM یکپارچه امکان نظارت در زمان واقعی از پارامترهای عملیاتی از جمله دمای، ولتاژ، جریان انحراف لیزر،و قدرت نوری در هر خط، ارائه داده های ضروری برای ارزیابی سلامت شبکه و نگهداری پیش بینی.

اصل کار

این کابل با تبدیل سیگنال های الکتریکی به سیگنال های نوری با استفاده از فرستنده های VCSEL یکپارچه کار می کند.این سیگنال های نوری از طریق فیبر چند حالت پخش می شوند و در ترمینال گیرنده به سیگنال های الکتریکی تبدیل می شوند• بهبود یکپارچگی سیگنال شامل تعادل قابل برنامه ریزی، پیش تاکید و بازیابی داده های ساعت (CDR) عملکرد قوی را در کل طول پیوند تضمین می کند.که نشان دهنده پیشرفت قابل توجهی نسبت به پایه استکابل فیبر غیرفعالتکنولوژی.

درخواست ها

ایده آل برای محیط های محاسباتی با عملکرد بالا (HPC) ، زیرساخت های مرکز داده ابری، هسته های شبکه شرکت ها و استقرار بار کاری AI / ML.به طور خاص برای سیستم های HDR 200G InfiniBand و اتصال 200GbE بین سیستم های سوئیچ مدرن از جمله سری های NVIDIA SN3700 و SN4600 بهینه شده است.

مشخصات و اطلاعات سفارش

مزایا

این جایزهکابل فیبر نورییکپارچگی سیگنال استثنایی و قابلیت دسترسی گسترده ای را ارائه می دهد که بسیار بیشتر از DACهای منفعل یا DACهای معمولی استکابل فیبر غیرفعالقابلیت های تشخیصی یکپارچه آن به طور قابل توجهی زمان عیب یابی را کاهش می دهد.در حالی که طراحی گرم قابل اتصال، نگهداری بدون تلاش و مقیاس پذیری در محیط های مرکز داده با چگالی بالا را تسهیل می کند..

خدمات و پشتیبانی

ما محافظت جامع تضمین، تحویل سریع از موجودی گسترده 10 میلیون دلاری و خدمات مشاوره فنی 24/7 را ارائه می دهیم.تیم تخصصی ما پشتیبانی کامل از ادغام و تأیید سازگاری را برای اطمینان از استقرار یکپارچه زیرساخت شبکه شما ارائه می دهد.

سوالات عمومی

سوال: این AOC با یک راه حل کابل منفعل چگونه متفاوت است؟
A: این کابل نوری فعال شامل الکترونیک یکپارچه برای زمان بندی مجدد سیگنال و افزایش یکپارچگی است که باعث می شود فاصله انتقال به طور قابل توجهی طولانی تر (تا 100 متر) در مقایسه با یک کابل نوری فعال باشد.کابل فیبر غیرفعالیا جایگزین Direct Attach Copper (DAC).

سوال: آیا این کابل با تجهیزات سوئیچینگ 100GbE سازگار است؟
A: آن را به طور خاص برای پروتکل های 200Gb / s طراحی شده است. برای سازگاری 100GbE، لطفا از ماتریس سازگاری سوئیچ خاص مراجعه کنید یا یک جایگزین را در نظر بگیریدکابل فیبر نوریمدل

س: آیا این محصول قابلیت تشخیص دیجیتال را شامل می شود؟
ج: بله، این دستگاه دارای DDM جامع (مراقبت تشخیصی دیجیتال) برای نظارت در زمان واقعی بر پارامترهای دمای، قدرت و ولتاژ است.

احتیاط ها

حداقل شعاع خم شدن 30 میلی متر را حفظ کنید. همیشه در طول روش های دستکاری از بند های مچ دست ESD استفاده کنید. اطمینان حاصل کنید که دمای مورد کار در پارامترهای 0 °C تا 70 °C باقی می ماند.محصول مطابق با استاندارد های IEC 60825-1 و 21 CFR 1040 کلاس 1 لیزر را به دست می آورد. تمام دستورالعمل های تجهیزات کلاس A FCC را برای محیط های نصب تجاری رعایت کنید.

معرفی شرکت

با داشتن بیش از ده سال تخصص در صنعت، ما تاسیسات تولید گسترده ای را که توسط یک تیم مهندسی قوی پشتیبانی می شود، اداره می کنیم.به عنوان توزیع کننده مجاز برای مارک های برتر از جمله NVIDIA Mellanox، روکس ، اروبا و اکستریم ، ما تجهیزات شبکه ای کاملا جدید را شامل سوئیچ ها ، آداپتورها ، راه حل های بی سیم و محصولات اتصال با سرعت بالا تامین می کنیمبا ارزش بيشتر از 10 ميليون دلار، ما را قادر می سازد تا سفارشات حجم بزرگ را به طور موثر در حالی که ساختارهای قیمت گذاری رقابتی را حفظ می کنیم.تضمین تحویل قابل اعتماد و پشتیبانی کامل پس از فروشروش حرفه ای ما شهرت جهانی خوبی برای کیفیت و قابلیت اطمینان در بخش شبکه ایجاد کرده است.
