کابل IBTA Mellanox AOC مبتنی بر VCSEL MFS1S00-H015V QSFP56 15m
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFS1S00-H015V |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | کارتن |
| شرایط پرداخت: | T/T، Western Union، MoneyGram Xtransfer |
|
اطلاعات تکمیلی |
|||
| دسترسی: | موجودی | ضمانتنامه: | 1 سال |
|---|---|---|---|
| وضعیت: | جدید و اصلی | فن آوری: | InfiniBand |
| نرخ داده: | تا 200 گیگابیت بر ثانیه | نوع رابط: | QSFP56 |
| دمای ذخیره سازی: | -40 ~ 85 درجه سانتیگراد | آستانه خسارت: | 3.4dBm |
| کنترل ولتاژ ورودی: | -0.3 ~ 4.0 ولت | ولتاژ ورودی داده: | -0.3 ~ 3.465 ولت |
| مدل: | MFS1S00-H015V | ||
| برجسته کردن: | کابل Mellanox AOC مبتنی بر VCSEL,کابل IBTA Mellanox AOC,IBTA mellanox qsfp |
||
توضیحات محصول
مشخصات محصول MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC
مقدمه

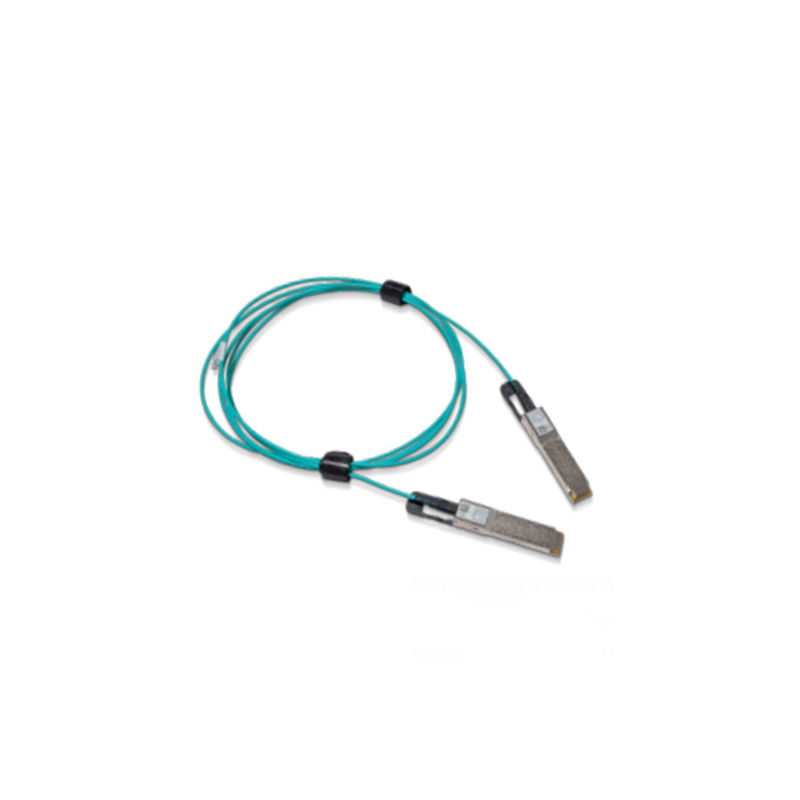

NVIDIA® MFS1S00 یک کابل نوری فعال (AOC) مبتنی بر VCSEL (لیزر ساطع کننده سطح حفره عمودی) QSFP56 است که برای استفاده در سیستم‌های 200Gb/s InfiniBand (IB) HDR (نرخ داده بالا) طراحی شده است.
MFS1S00 AOC تراکم پورت بالا و قابلیت پیکربندی را ارائه می‌دهد و نسبت به کابل‌های مسی غیرفعال در مراکز داده، برد بسیار بیشتری دارد. از آنجایی که AOC قابلیت اتصال داغ دارد، نصب و جایگزینی آن آسان است.
MFS1S00 دارای یک پورت QSFP56 مطابق با استاندارد SFF-8665 در سمت الکتریکی به سمت سیستم میزبان است. این شامل چهار فرستنده و گیرنده نوری چند حالته (MMF) در هر انتها است که هر کدام با سرعت داده تا 50 گیگابیت بر ثانیه کار می‌کنند.
MFS1S00 retiming قابل انتخاب در هر خط را برای فرستنده‌ها و گیرنده‌های نوری خود تا سرعت 50 گیگابیت بر ثانیه ارائه می‌دهد.
راه‌حل‌های کابل با کیفیت منحصربه‌فرد NVIDIA اتصال با راندمان انرژی را برای اتصالات مرکز داده فراهم می‌کند. این امکان پهنای باند، تراکم و قابلیت پیکربندی بالاتر پورت را با هزینه کم و کاهش نیاز به انرژی در مراکز داده فراهم می‌کند. آزمایش‌های تولید دقیق، بهترین تجربه نصب، عملکرد و دوام را تضمین می‌کند.
ویژگی های کلیدی
پشتیبانی از IBTA IB HDR
تا 200 گیگابیت بر ثانیه
مدولاسیون 4x 50Gb/s PAM4
دامنه خروجی Rx قابل برنامه ریزی و پیش تأکید
پورت QSFP56 مطابق با SFF-8665
منبع تغذیه 3.3 ولت تک
مصرف برق 5.0 وات (معمولاً، هر انتها، با retiming)
طول تا 100 متر
قابل اتصال داغ
مطابق با RoHS
رابط مدیریت I2C مطابق با SFF-8636
برنامه‌ها
پشتیبانی از سیستم‌های 200Gb InfiniBand HDR
پشتیبانی از 200 GbE بین سوئیچ‌های SN3700 و SN4600
| نکات برجسته |
| * نرخ داده تا 200 گیگابیت بر ثانیه |
| * دامنه خروجی Rx قابل برنامه ریزی و پیش تأکید |
| * اکولایزر ورودی Tx قابل برنامه ریزی |
| * retiming قابل انتخاب |
| * پورت QSFP28 مطابق با SFF-8665 |
| * منبع تغذیه 3.3 ولت تک |
| * اتلاف توان 2.2 وات (معمولاً، هر انتها با retiming) |
| * BER کم |
| * طول تا 100 متر |
| * قابل اتصال داغ |
| * مطابق با RoHS |
| * رابط مدیریت I2C مطابق با SFF-8636 |
اطلاعات سفارش
| MFS1S00-H003V | کابل نوری فعال، تا 200 گیگابیت بر ثانیه VPI (IB HDR و 200GbE)، QSFP56، 3 متر |
| MFS1S00-H005V | کابل نوری فعال، تا 200 گیگابیت بر ثانیه VPI (IB HDR و 200GbE)، QSFP56، 5 متر |
| MFS1S00-H010V | کابل نوری فعال، تا 200 گیگابیت بر ثانیه VPI (IB HDR و 200GbE)، QSFP56، 10 متر |
| MFS1S00-H015V | کابل نوری فعال، تا 200 گیگابیت بر ثانیه VPI (IB HDR و 200GbE)، QSFP56، 15 متر |
| MFS1S00-H020V | کابل نوری فعال، تا 200 گیگابیت بر ثانیه VPI (IB HDR و 200GbE)، QSFP56، 20 متر |
| MFS1S00-H030V | کابل نوری فعال، تا 200 گیگابیت بر ثانیه VPI (IB HDR و 200GbE)، QSFP56، 30 متر |
| MFS1S00-H050V | کابل نوری فعال، تا 200 گیگابیت بر ثانیه VPI (IB HDR و 200GbE)، QSFP56، 50 متر |
| MFS1S00-H100V | کابل نوری فعال، تا 200 گیگابیت بر ثانیه VPI (IB HDR و 200GbE)، QSFP56، 100 متر |
مشخصات حداکثر مطلق
رتبه‌بندی‌های حداکثر مطلق، رتبه‌بندی‌هایی هستند که فراتر از آن‌ها ممکن است به دستگاه آسیب وارد شود.
عملکرد طولانی مدت بین مشخصات عملیاتی و رتبه‌بندی‌های حداکثر مطلق در نظر گرفته نشده است و ممکن است باعث تخریب دائمی دستگاه شود.
|
پارامتر
|
حداقل
|
حداکثر
|
واحدها
|
|---|---|---|---|
| ولتاژ تغذیه | -0.3 | 3.6 | V |
| ولتاژ ورودی داده | -0.3 | 3.465 | V |
| ولتاژ ورودی کنترل | -0.3 | 4.0 | V |
| آستانه آسیب | 3.4 | --- | dBm |
مشخصات محیطی
این جدول مشخصات محیطی محصول را نشان می دهد.
|
پارامتر
|
حداقل
|
حداکثر
|
واحدها
|
|---|---|---|---|
| دمای ذخیره سازی | -40 | 85 | °C |
مشخصات عملیاتی
این بخش محدوده مقادیر را برای عملکرد عادی نشان می دهد. فیلتر منبع تغذیه برد میزبان باید همانطور که در مشخصات کمیته SFF توصیه شده است، طراحی شود.
|
پارامتر
|
حداقل
|
معمولی
|
حداکثر
|
واحدها
|
|---|---|---|---|---|
| ولتاژ تغذیه (Vcc) | 3.135 | 3.3 | 3.465 | V |
| اتلاف توان (هر انتها، retiming در تمام خطوط) | --- | 4.8 | 5.0 | W |
| تحمل نویز تغذیه (10Hz – 10MHz) | 66 | --- | --- | mVpp |
| دمای محفظه عملیاتی | 0 | --- | 70 1 | °C |
| رطوبت نسبی عملیاتی | 5 | --- | 85 | % |
- خواندن دمای داخلی از طریق DDMI تا 75 درجه سانتیگراد مجاز است.
مشخصات الکتریکی
یادداشت‌ها:
- چندین دامنه ساعت فقط در Rx سمت خط پشتیبانی می‌شوند. Rx سمت میزبان فقط از یک دامنه ساعت پشتیبانی می‌کند.
- قفل QSFP Tx CDR فقط در صورتی می‌تواند رخ دهد که خط Tx 1 در حال انتقال داده باشد
- قابلیت همکاری
برای پیکربندی‌های آزمایش شده با AOC، لطفاً به گزارش صلاحیت محصول سطح سیستم (SLP) مراجعه کنید.
انتخاب نرخ
AOC از انتخاب نرخ پشتیبانی می‌کند که با نوشتن در رجیسترهای 0x57-0x58 کنترل می‌شود. دو بیت برای هر خط گیرنده در بایت 0x57 (87dec، Rxn_Rate_Select) و دو بیت برای هر خط فرستنده در بایت 0x58 (88dec، Txn_Rate_Select) برای تعیین حداکثر چهار بیت‌ریت اختصاص داده شده است، همانطور که در SFF-8636 Rev 2.9.2 جدول 6-5 XN_RATE_SELECT ENCODINGS تعریف شده است. همه چهار خط باید مقدار انتخاب نرخ یکسانی داشته باشند.
جدول زیر نرخ را برای هر تنظیم انتخاب نرخ مشخص می‌کند.
کدگذاری‌های انتخاب نرخ
|
مقدار انتخاب نرخ
|
نرخ عملیاتی (GBd)
|
|---|---|
| 10 | 25.78125 NRZ (EDR) |
| 11 | 26.56250 PAM4 (HDR) |
مشخصات مکانیکی
| پارامتر | مقدار | واحدها | |
|---|---|---|---|
| قطر | 3 +/-0.2 | mm | |
| حداقل شعاع خمش | 30 | mm | |
| تحمل طول | طول < 5 m | +300 /-0 | mm |
| 5 m ≤ طول < 50 m | +500 / -0 | ||
| 50 m ≤ طول | +1000 /-0 | ||
| رنگ کابل | آبی | --- | |
