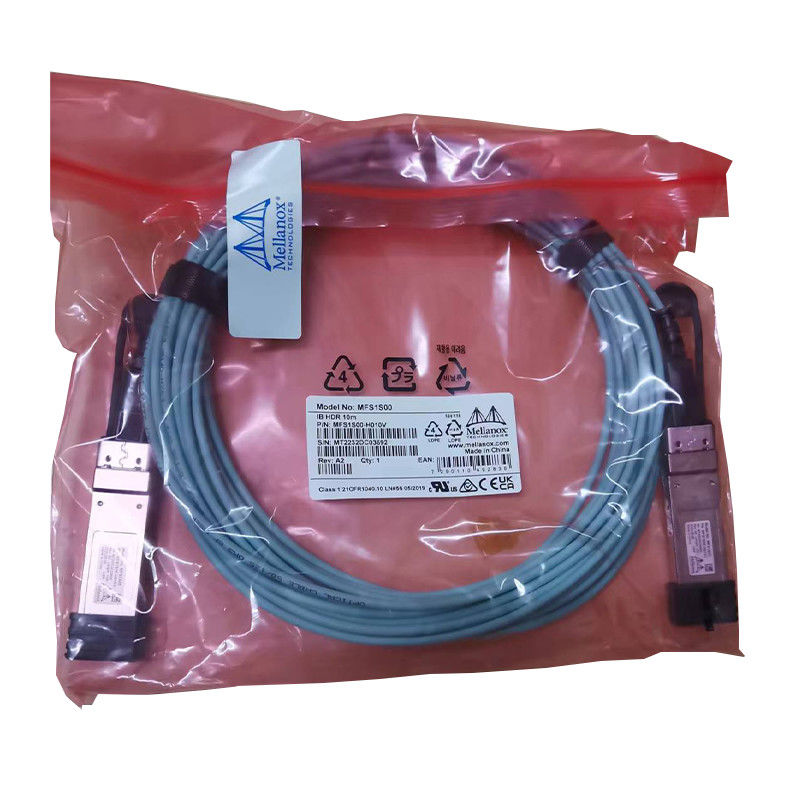

کابل AOC کنسول ملانوکس MFS1S00-H020V IB HDR تا 200Gb/S کابل شبکه 20 متری QSFP56
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFS1S00-H020V |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | 7-10 روز |
| شرایط پرداخت: | T/T، Western Union، MoneyGram Xtransfer |
| قابلیت ارائه: | 10000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| دسترسی: | موجودی | ضمانتنامه: | 1 سال |
|---|---|---|---|
| وضعیت: | جدید و اصلی | فن آوری: | InfiniBand |
| نرخ داده: | تا 200 گیگابیت بر ثانیه | نوع رابط: | QSFP56 |
| IBTA: | IB HDR | مدولاسیون: | 4×50 گیگابیت بر ثانیه PAM4 |
| سرعت: | تا 200 گیگابیت بر ثانیه | طول: | تا 100 متر |
| تولید - محصول: | MFS1S00-H020V | ||
| برجسته کردن: | QSFP56 HDR Mellanox AOC,Mellanox AOC MFS1S00-H020V,کابل کنسول AOC ملانوکس |
||
توضیحات محصول

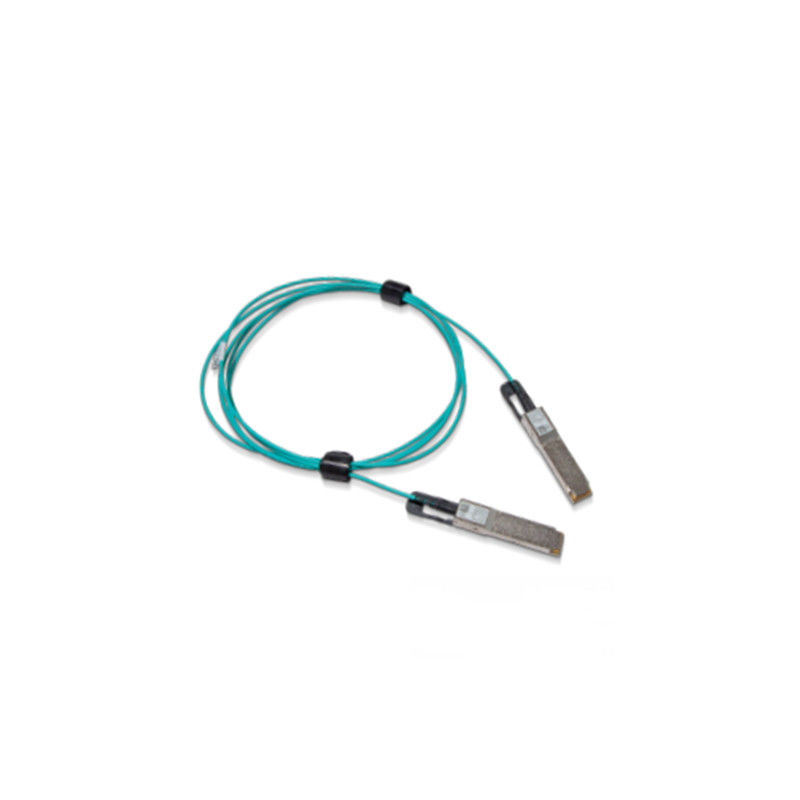

مشخصات محصول MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC
معرفی

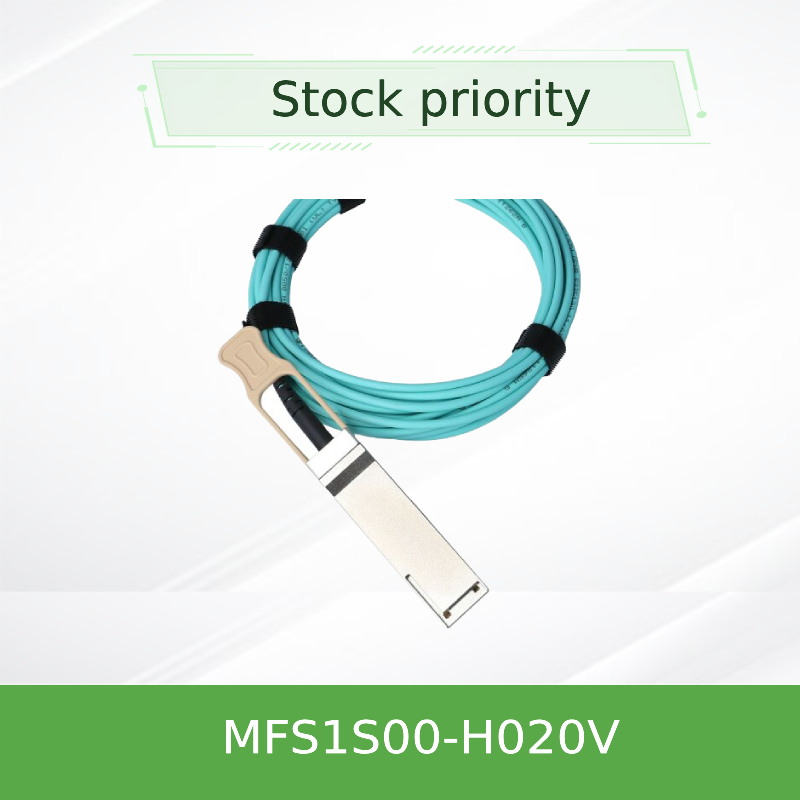

MFS1S00-H020V
NVIDIA® MFS1S00 یک کابل نوری فعال (AOC) مبتنی بر QSFP56 VCSEL (لیزر ساطع کننده سطح حفره عمودی) است که برای استفاده در سیستم‌های InfiniBand (IB) HDR (نرخ داده بالا) با سرعت 200 گیگابیت بر ثانیه طراحی شده است.
MFS1S00 AOC تراکم پورت و پیکربندی بالایی را ارائه می دهد و دسترسی بسیار طولانی تری نسبت به کابل های مسی غیرفعال در مراکز داده دارد.از آنجایی که AOC قابل اتصال گرم است، نصب و تعویض آن آسان است.
MFS1S00 دارای یک پورت استاندارد QSFP56 سازگار با SFF-8665 در سمت الکتریکی به سمت سیستم میزبان است.این شامل چهار فرستنده نوری فیبرهای چند حالته (MMF) در هر انتها است که هر کدام با سرعت داده تا 50 گیگابیت بر ثانیه کار می کنند.
MFS1S00 زمان بندی مجدد قابل انتخاب در هر خط را برای فرستنده ها و گیرنده های نوری تا نرخ 50 گیگابیت بر ثانیه ارائه می دهد.
راه حل های کابل با کیفیت منحصر به فرد NVIDIA اتصال کم مصرف را برای اتصالات مرکز داده فراهم می کند.پهنای باند پورت، چگالی و پیکربندی بالاتر را با هزینه کم و کاهش نیاز برق در مراکز داده را امکان پذیر می کند.آزمایش دقیق تولید، بهترین تجربه نصب خارج از جعبه، عملکرد و دوام را تضمین می کند.
ویژگی های کلیدی
پشتیبانی از IBTA IB HDR
تا 200 گیگابیت بر ثانیه
مدولاسیون PAM4 با سرعت 50 گیگابیت بر ثانیه
دامنه خروجی Rx قابل برنامه ریزی و پیش تاکید
پورت QSFP56 سازگار با SFF-8665
یک منبع تغذیه 3.3 ولت
مصرف برق 5.0 وات (نوع، هر انتها، با زمان بندی مجدد)
طول تا 100 متر
قابل اتصال داغ
سازگار با RoHS
رابط مدیریت I2C سازگار با SFF-8636
برنامه های کاربردی
از سیستم های 200 گیگابایتی InfiniBand HDR پشتیبانی می کند
پشتیبانی از 200 گیگابایت بین سوئیچ های SN3700 و SN4600
MFS1S00-H020V
| نکات برجسته |
| * سرعت داده تا 200 گیگابیت بر ثانیه |
| * دامنه خروجی Rx قابل برنامه ریزی و پیش تاکید |
| * اکولایزر ورودی Tx قابل برنامه ریزی |
| * زمانبندی مجدد قابل انتخاب |
| * پورت QSFP28 سازگار با SFF-8665 |
| * یک منبع تغذیه 3.3 ولت |
| * اتلاف توان 2.2 وات (تایپ، هر انتهای با زمان بندی مجدد) |
| * BER کم |
| * طول تا 100 متر |
| * قابل اتصال گرم |
| * سازگار با RoHS |
| * رابط مدیریت I2C سازگار با SFF-8636 |
مشخصات برق
| پارامتر | حداقل | تایپ کنید | حداکثر | واحدها |
|---|---|---|---|---|
| پارامتر | حداقل | تایپ کنید | حداکثر | واحدها |
| نرخ سیگنالینگ | -100ppm | 53.125 | +100ppm | گیگابیت بر ثانیه (PAM4) |
| -100ppm | 25.78125 | +100ppm | گیگابیت بر ثانیه (NRZ) | |
| نوسان ورودی دیفرانسیل داده در TP1a | TBD | --- | 900 | mVpp |
| نوسان خروجی دیفرانسیل در TP4 | --- | --- | 900 | mVpp |
| ESMW نزدیک به پایان | 0.265 | --- | --- | UI |
| ارتفاع چشم خروجی نزدیک | 70 | --- | --- | mVpp |
| زمان انتقال خروجی، 20٪ تا 80٪ | 9.5 | --- | --- | ps |
یادداشت:
- دامنه های ساعت چندگانه فقط در Rx سمت خط پشتیبانی می شوند.سمت میزبان Rx فقط از یک دامنه ساعت پشتیبانی می کند.
- قفل QSFP Tx CDR تنها زمانی رخ می دهد که Tx Lane 1 در حال انتقال داده باشد
- قابلیت همکاری
برای پیکربندی های آزمایش شده با AOC، لطفاً به گزارش صلاحیت محصول سطح سیستم (SLP) مراجعه کنید.
انتخاب امتیاز
AOC از انتخاب نرخ پشتیبانی می کند، که با نوشتن در رجیسترهای 0x57-0x58 کنترل می شود.دو بیت برای هر خط گیرنده در بایت 0x57 (87dec، Rxn_Rate_Select) و دو بیت برای هر خط فرستنده در بایت 0x58 (88dec، Txn_Rate_Select) اختصاص داده می شود تا حداکثر چهار بیت ریت، همانطور که در SFF-82692 Re تعریف شده است، مشخص شود. -5 کدگذاری XN_RATE_SELECT.هر چهار خط باید دارای یک مقدار انتخاب نرخ باشند.
جدول زیر نرخ هر تنظیم انتخاب نرخ را مشخص می کند.
نرخ رمزگذاری را انتخاب کنید
|
Rate Select Value
|
نرخ عملیاتی (GBd)
|
|---|---|
| 10 | 25.78125 NRZ (EDR) |
| 11 | 26.56250 PAM4 (HDR) |
مشخصات مکانیکی
| پارامتر | ارزش | واحدها | |
|---|---|---|---|
| قطر | 3 +/-0.2 | میلی متر | |
| حداقل شعاع خمش | 30 | میلی متر | |
| تحمل طول | طول < 5 متر | +300 /-0 | میلی متر |
| 5 متر ≤ طول < 50 متر | +500 / -0 | ||
| طول 50 متر ≤ | +1000 /-0 | ||
| رنگ کابل | آبی | --- | |
امنیت و دید کامل شبکه. نیاز به داده باعث ایجاد یک محیط شبکه به طور فزاینده توزیع شده و پیچیده می شود که تجسم و جداسازی داده ها عملکردهای امنیتی ضروری را برای هر مرکز داده ایجاد می کند.
راه حل های شبکه ما امنیت را افزایش می دهد، اتوماسیون مرکز داده را ساده می کند و به شبکه شما امکان دید کامل را می دهد.
Full Solutions Stack Provider. ما یک فروشگاه یک مرحله ای برای شبکه ارائه می دهیم.از سخت‌افزار (سوئیچ‌ها، کارت‌های شبکه، اتصالات داخلی) گرفته تا نرم‌افزار (OS، مدیریت، سیستم‌افزار) و پشتیبانی، مجموعه گسترده ما نیازهای شبکه شما را برآورده می‌کند. فراتر از شبکه، اکوسیستم ما سازگاری با سایر محصولات NVIDIA را تضمین می‌کند.
Offload + Performance برای سرور و ذخیره‌سازی. چه برنامه‌ها را با InfiniBand یا RoCE تسریع کنید، چه با جداسازی بارهای کاری کلیدی از طریق DPU، پیشنهادات سخت‌افزاری تعریف‌شده با نرم‌افزار ما به شما امکان می‌دهند منابع محاسباتی و ذخیره‌سازی خود را به برنامه‌ها اختصاص دهید، نه مدیریت شبکه.
| مدل | شرح |
| MFS1S00-H020V | کابل DAC ملانوکس AOC 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | کابل شکست ملانوکس 200 گیگابایت 100 گیگابایت 25 گیگابایت 40 گیگابایت 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | کابل مسی غیرفعال melanox 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | کابل های اینفینی باند ملانوکس 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | کابل کنسول 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | کابل فیبر فعال 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | کابل hdr 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | کابل اسپلیتر ملانوکس 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | کابل های melanox edr 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | کابل اتصال پرسرعت 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | کابل اتصال سریع 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | کابل اترنت 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30 QSFP28 QSFP56 |
| MFS1S00-H020V | کابل InfiniBand 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H020V | کابل hdr 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
