مشخصات محصول MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC
معرفی

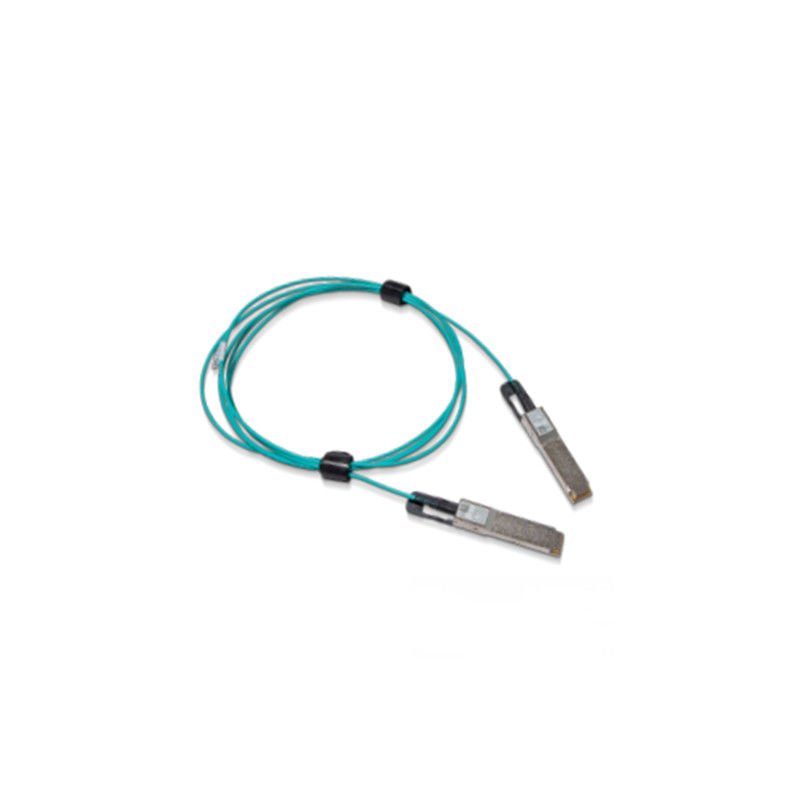

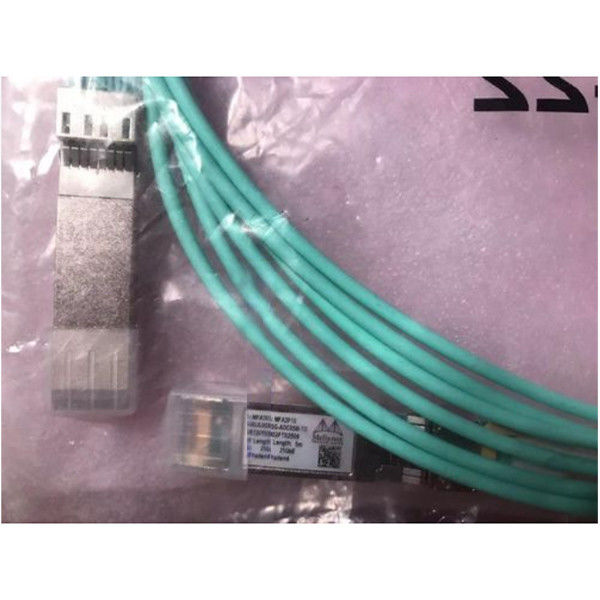

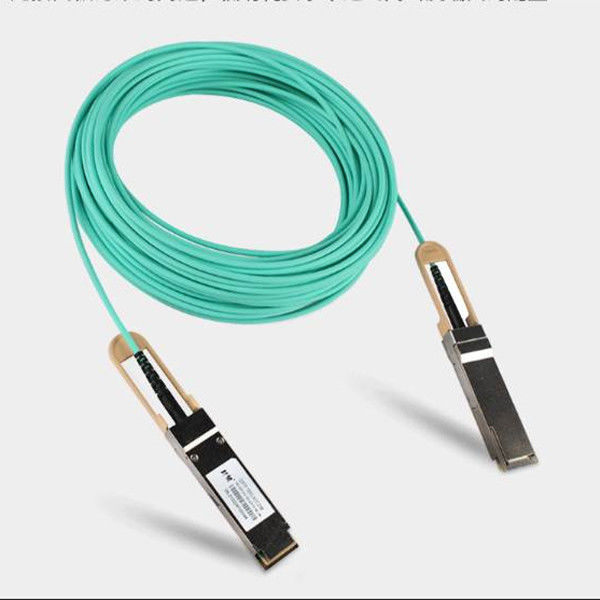

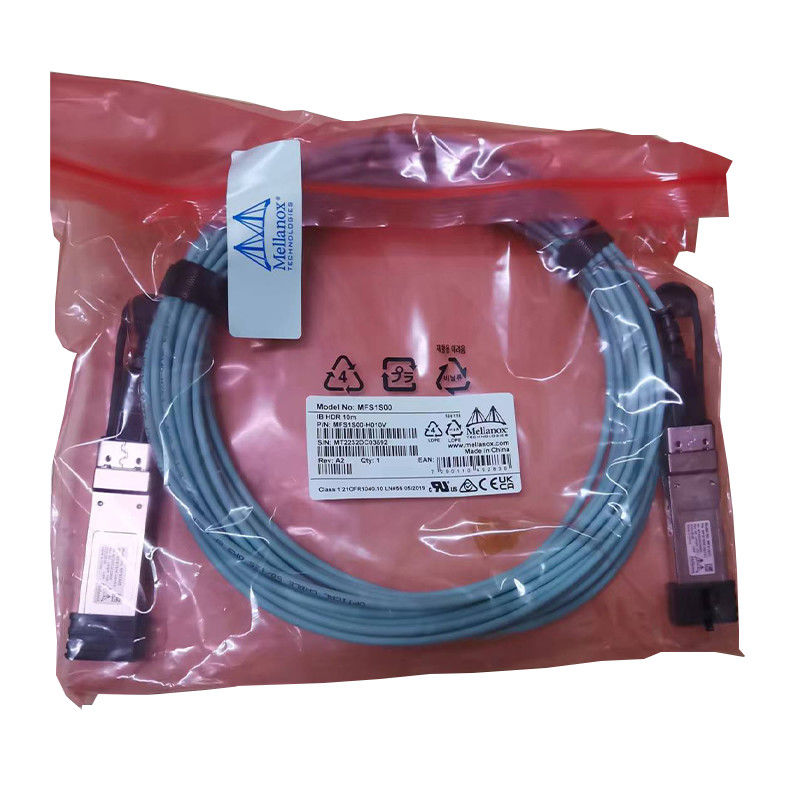

NVIDIA® MFS1S00 یک کابل نوری فعال (AOC) مبتنی بر QSFP56 VCSEL (لیزر ساطع کننده سطح حفره عمودی) است که برای استفاده در سیستم‌های InfiniBand (IB) HDR (نرخ داده بالا) با سرعت 200 گیگابیت بر ثانیه طراحی شده است.
MFS1S00 AOC تراکم پورت و پیکربندی بالایی را ارائه می دهد و دسترسی بسیار طولانی تری نسبت به کابل های مسی غیرفعال در مراکز داده دارد.از آنجایی که AOC قابل اتصال گرم است، نصب و تعویض آن آسان است.
MFS1S00 دارای یک پورت استاندارد QSFP56 سازگار با SFF-8665 در سمت الکتریکی به سمت سیستم میزبان است.این شامل چهار فرستنده نوری فیبرهای چند حالته (MMF) در هر انتها است که هر کدام با سرعت داده تا 50 گیگابیت بر ثانیه کار می کنند.
MFS1S00 زمان بندی مجدد قابل انتخاب در هر خط را برای فرستنده ها و گیرنده های نوری تا نرخ 50 گیگابیت بر ثانیه ارائه می دهد.
راه حل های کابل با کیفیت منحصر به فرد NVIDIA اتصال کم مصرف را برای اتصالات مرکز داده فراهم می کند.پهنای باند پورت، چگالی و پیکربندی بالاتر را با هزینه کم و کاهش نیاز برق در مراکز داده را امکان پذیر می کند.آزمایش دقیق تولید، بهترین تجربه نصب خارج از جعبه، عملکرد و دوام را تضمین می کند.
ویژگی های کلیدی
پشتیبانی از IBTA IB HDR
تا 200 گیگابیت بر ثانیه
مدولاسیون PAM4 با سرعت 50 گیگابیت بر ثانیه
دامنه خروجی Rx قابل برنامه ریزی و پیش تاکید
پورت QSFP56 سازگار با SFF-8665
یک منبع تغذیه 3.3 ولت
مصرف برق 5.0 وات (نوع، هر انتها، با زمان بندی مجدد)
طول تا 100 متر
قابل اتصال داغ
سازگار با RoHS
رابط مدیریت I2C سازگار با SFF-8636
برنامه های کاربردی
از سیستم های 200 گیگابایتی InfiniBand HDR پشتیبانی می کند
پشتیبانی از 200 گیگابایت بین سوئیچ های SN3700 و SN4600
ویژگی های کلیدی
از 30 تا 100 متر می رسد
لینک نوری کم هزینه و کم مصرف
یک مجموعه کابل کامل بدون اتصالات نوری
در پیکربندی مشابه کابل های DAC موجود است
ارائه محصول گسترده 25/50/100/200/400G برای هر نیاز
تست شده و دارای گواهینامه NVIDIA GPU، DGX™، EGX™، و سیستم های DPU
فواید
کابل فیبر نازک حداکثر خنک کننده جریان هوا را امکان پذیر می کند
وزن سبک باعث می شود تا فیبر متراکم با حداقل پشتیبانی اجرا شود
عدم وجود اتصالات نوری MPO باعث افزایش قابلیت اطمینان و کاهش تعمیر و نگهداری می شود
طراحی و تولید شده توسط LinkX Optics
100 درصد کارخانه در سوئیچینگ زنده و سیستم های مبتنی بر GPU آزمایش شده است
طراحی شده برای فراتر از استانداردهای BER صنعت IEEE برای عملکرد قابل اعتماد در شرایط عملیاتی سخت
| نکات برجسته |
| * سرعت داده تا 200 گیگابیت بر ثانیه |
| * دامنه خروجی Rx قابل برنامه ریزی و پیش تاکید |
| * اکولایزر ورودی Tx قابل برنامه ریزی |
| * زمانبندی مجدد قابل انتخاب |
| * پورت QSFP28 سازگار با SFF-8665 |
| * یک منبع تغذیه 3.3 ولت |
| * اتلاف توان 2.2 وات (تایپ، هر انتهای با زمان بندی مجدد) |
| * BER کم |
| * طول تا 100 متر |
| * قابل اتصال گرم |
| * سازگار با RoHS |
| * رابط مدیریت I2C سازگار با SFF-8636 |
حداکثر مطلق مشخصات
حداکثر مطلق امتیازهایی هستند که بیش از آن ممکن است آسیب به دستگاه رخ دهد.
کارکرد طولانی مدت بین مشخصات عملیاتی و حداکثر امتیازات مطلق در نظر گرفته نشده است و ممکن است باعث تخریب دائمی دستگاه شود.
مشخصات محیطی
این جدول مشخصات محیطی محصول را نشان می دهد.
مشخصات عملیاتی
این بخش محدوده مقادیر برای عملکرد عادی را نشان می دهد.فیلتر منبع تغذیه برد میزبان باید مطابق با مشخصات کمیته SFF طراحی شود.
- بازخوانی دمای داخلی از طریق DDMI تا 75 درجه سانتیگراد مجاز است.
مشخصات برق
یادداشت:
- دامنه های ساعت چندگانه فقط در Rx سمت خط پشتیبانی می شوند.سمت میزبان Rx فقط از یک دامنه ساعت پشتیبانی می کند.
- قفل QSFP Tx CDR تنها زمانی رخ می دهد که Tx Lane 1 در حال انتقال داده باشد
- قابلیت همکاری
برای پیکربندی های آزمایش شده با AOC، لطفاً به گزارش صلاحیت محصول سطح سیستم (SLP) مراجعه کنید.
انتخاب امتیاز
AOC از انتخاب نرخ پشتیبانی می کند، که با نوشتن در رجیسترهای 0x57-0x58 کنترل می شود.دو بیت برای هر خط گیرنده در بایت 0x57 (87dec، Rxn_Rate_Select) و دو بیت برای هر خط فرستنده در بایت 0x58 (88dec، Txn_Rate_Select) اختصاص داده می شود تا حداکثر چهار بیت ریت، همانطور که در SFF-82692 Re تعریف شده است، مشخص شود. -5 کدگذاری XN_RATE_SELECT.هر چهار خط باید دارای یک مقدار انتخاب نرخ باشند.
جدول زیر نرخ هر تنظیم انتخاب نرخ را مشخص می کند.
نرخ رمزگذاری را انتخاب کنید
مشخصات مکانیکی
| مدل |
شرح |
| MFS1S00-H030V |
کابل DAC ملانوکس AOC 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V |
کابل شکست ملانوکس 200 گیگابایت 100 گیگابایت 25 گیگابایت 40 گیگابایت 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V |
کابل مسی غیرفعال melanox 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V |
کابل های اینفینی باند ملانوکس 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V |
کابل کنسول 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V |
کابل فیبر فعال 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V |
کابل hdr 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V |
کابل اسپلیتر ملانوکس 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V |
کابل های melanox edr 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V |
کابل اتصال پرسرعت 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V |
کابل اتصال سریع 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V |
کابل اترنت 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30 QSFP28 QSFP56 |
| MFS1S00-H030V |
کابل InfiniBand 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V |
کابل hdr 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
