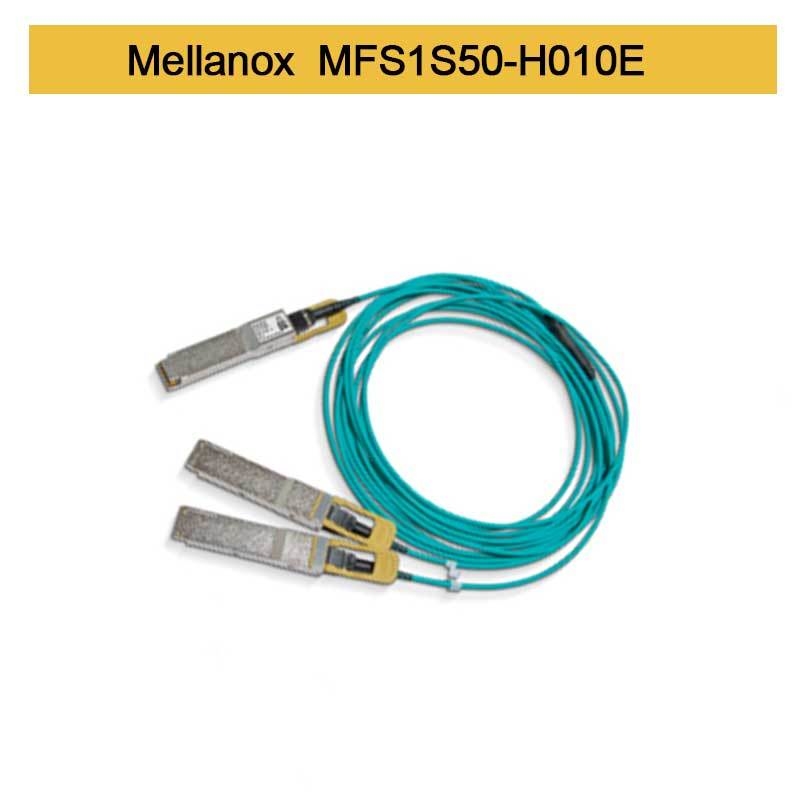

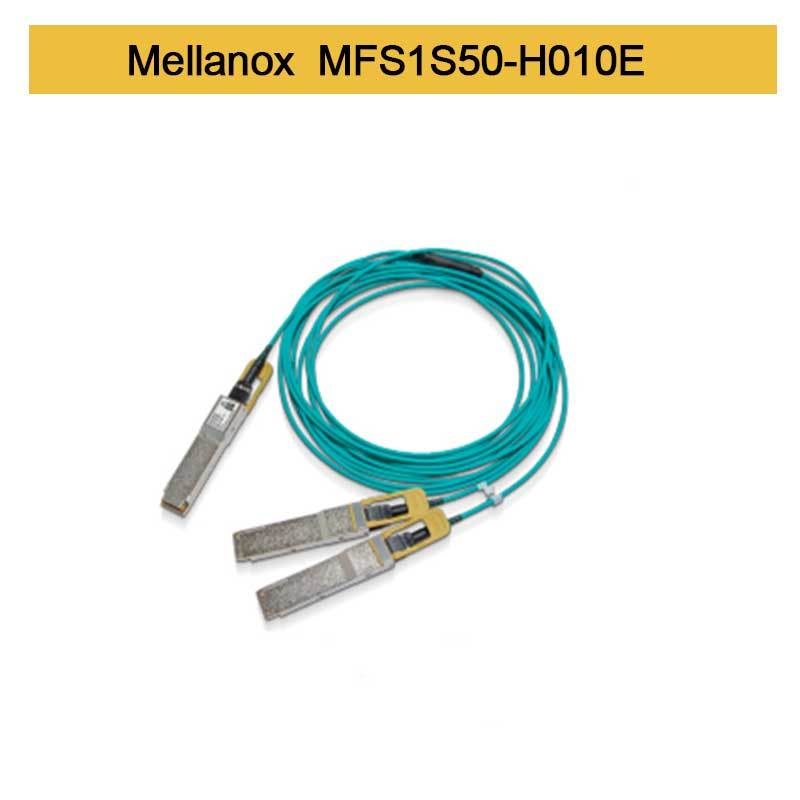

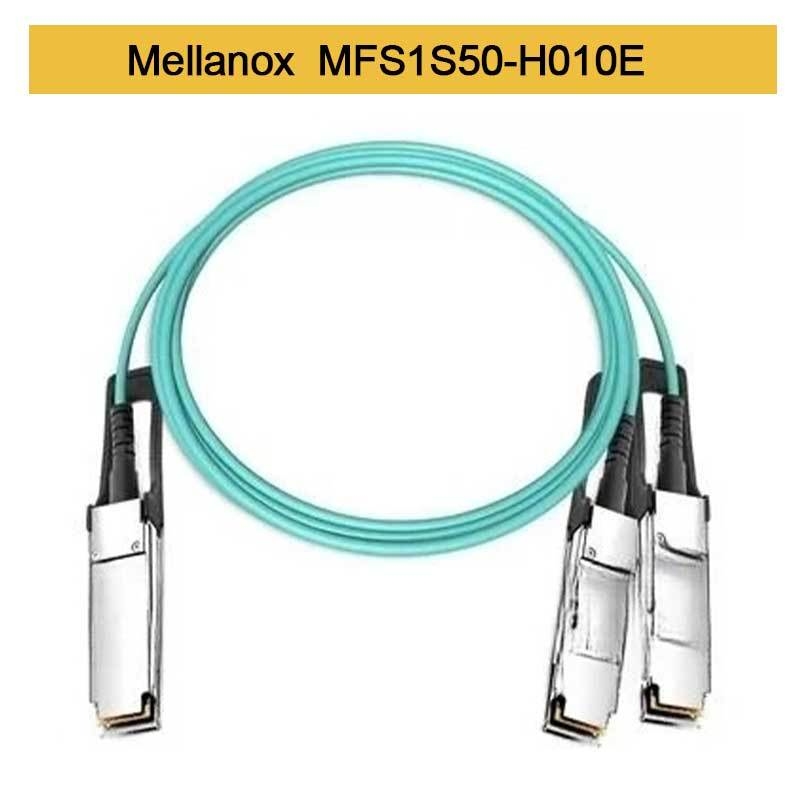

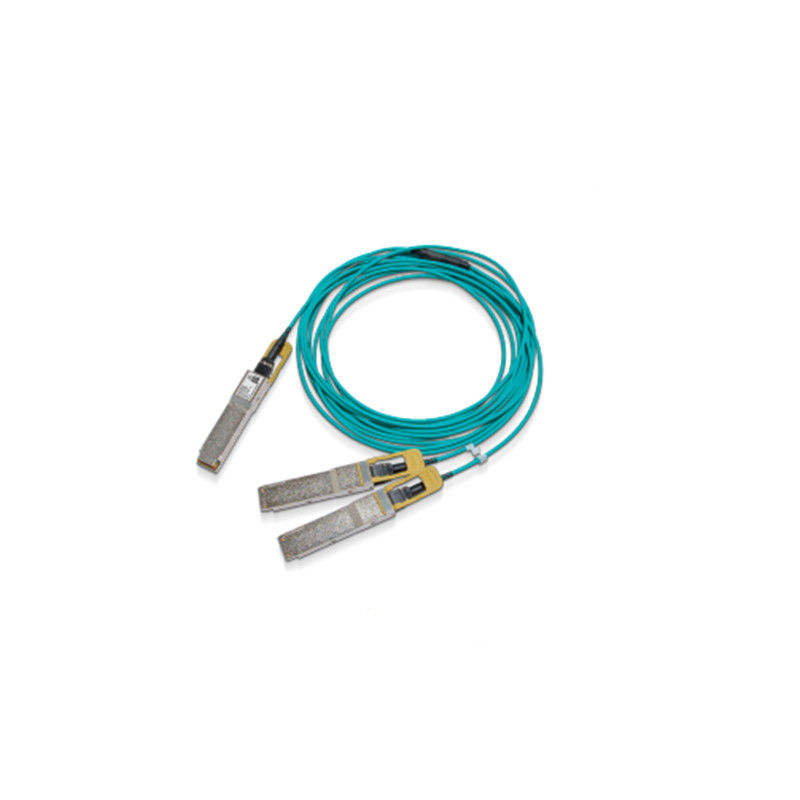

200Gb/s HDR تا 2x100Gb/s HDR100 ((QSFP56 تا 2xQSFP56) MMFActive Optical Splitter Cable

Mellanox® MFS1S50-HxxxE یک QSFP56 مبتنی بر VCSEL (لیزر ساطع کننده سطح حفره عمودی) است.کابل شیک کننده اپتیکال (AOC) 200Gb/s تا 2 x 100Gb/s که برای استفاده در سیستم های InfiniBand HDR (High Data Rate) 200Gb/s طراحی شده است.

کابل MFS1S50-HxxxE مطابق با SFF-8665 برای راه حل QSFP56 است.این اتصال بین واحدهای سیستم را با یک کانکتور 200Gb / s در یک طرف و دو کانکتور 100Gb / s جداگانه در طرف دیگر فراهم می کند، مانند سوئیچ و دو سرور. کابل سیگنال های داده را از هر یک از 4 MMF (Multi Mode Fiber) زوج در یک پایان QSFP56 به جفت دوگانه هر یک از QSFP56 multiport پایان متصل می کند.هر انتهای کابل QSFP56 شامل یک EEPROM است که اطلاعات نظارت بر محصول و وضعیت را فراهم می کند.، که می تواند توسط سیستم میزبان خوانده شود.

تست های دقیق تولید بهترین تجربه نصب خارج از جعبه، عملکرد و دوام را تضمین می کند.

راه حل های کابل فیبر فعال با کیفیت منحصر به فرد Mellanox، اتصال انرژی کارآمد را برای اتصال های متقابل مرکز داده فراهم می کند. آنها پهنای باند پورت، تراکم و قابلیت تنظیمات بالاتر را با هزینه پایین امکان پذیر می کنند,و کاهش نیاز به انرژی در مراکز داده.

NVIDIA® MFS1S50 یک QSFP56 مبتنی بر VCSEL (Laser Emitting Vertical Cavity Surface) است.کابل شیک کننده اپتیکال (AOC) 200Gb/s تا 2 x 100Gb/s که مقرون به صرفه است و برای استفاده در سیستم های 200Gb/s InfiniBand (IB) HDR (High Data Rate) طراحی شده است..

کابل MFS1S50 مطابق با SFF-8665 برای راه حل QSFP56 است.این اتصال بین واحدهای سیستم را با یک کانکتور 200Gb / s در یک طرف و دو کانکتور 100Gb / s جداگانه در طرف دیگر فراهم می کند، مانند سوئیچ و دو سرور. کابل سیگنال های داده را از هر یک از 4 MMF (Multi Mode Fiber) زوج در یک پایان QSFP56 به جفت دوگانه هر یک از QSFP56 multiport پایان متصل می کند.هر انتهای کابل QSFP56 شامل یک EEPROM است که اطلاعات نظارت بر محصول و وضعیت را فراهم می کند.، که می تواند توسط سیستم میزبان خوانده شود.

راه حل های کابل با کیفیت منحصر به فرد NVIDIA اتصال انرژی کارآمد را برای اتصال های متقابل مرکز داده فراهم می کند. این باعث می شود پهنای باند پورت بالاتر، تراکم و قابلیت تنظیم با هزینه پایین،و کاهش نیاز به قدرت در مراکز داده.

تست های دقیق تولید بهترین تجربه نصب خارج از جعبه، عملکرد و دوام را تضمین می کند.

اطلاعات سفارش

حداکثر مشخصات مطلق

حداکثر قدرت مطلق، محدوده ای است که از آن می توان آسیب به دستگاه جلوگیری کرد.

کار طولانی مدت بین مشخصات عملیاتی و حداکثر امتیاز مطلق در نظر گرفته نشده و ممکن است باعث تخریب دائمی دستگاه شود.

حداکثر امتیازات مطلق

مشخصات محیط زیست

این جدول مشخصات زیست محیطی محصول را نشان می دهد.

مشخصات عملیاتی

این بخش محدوده مقادیر برای عملکرد عادی را نشان می دهد. فیلتر کردن منبع تغذیه صفحه میزبان باید مطابق با توصیه های کمیته SFF طراحی شود.

مشخصات الکتریکی

يادداشت:

• دامنه های ساعت چندگانه فقط در سمت خط Rx پشتیبانی می شود. طرف میزبان Rx فقط یک دامنه ساعت را پشتیبانی می کند.
• قفل CDR QSFP Tx فقط می تواند در صورت انتقال داده های خط 4 Tx رخ دهد.

تخلیه الکترواستاتیک (ESD)

این محصول با سطوح ESD در محیط های عملیاتی مرکز داده سازگار است و مطابق با استانداردهای ذکر شده در بخش انطباق با مقررات گواهی شده است.این محصول با پوشه های محافظ در تمام کانکتورها برای محافظت از آن در طول حمل و نقل ارسال می شوددر دستکاری و کار عادی کابل های با سرعت بالا و گیرنده های نوری، ESD در هنگام قرار دادن در قفس QSFP سرور / سوئیچ نگران کننده است.احتیاط های استاندارد در مورد استفاده از ESD باید رعایت شود.این موارد شامل استفاده از بند مچ دست / بند کفش زمین شده و کف ESD در هر جایی که کابل / گیرنده استخراج / وارد می شود.تخلیه های الکتروستاتیک به خارج از شاسی تجهیزات میزبان پس از نصب تحت الزامات ESD در سطح سیستم قرار می گیرند..

دستکاری و تمیز کردن

گیرنده می تواند در اثر قرار گرفتن در معرض افزایش جریان و وقایع ولتاژ بالا آسیب ببیند. مراقب باشید که قرار گرفتن در معرض شرایط تعریف شده در حداکثر امتیاز مطلق را محدود کنید.رعایت احتیاط های معمول برای استفاده از دستگاه های حساس به تخلیه الکتروستاتیک. فرستنده با پوشش گرد و غبار در هر دو پورت الکتریکی و نوری عرضه می شود. پوشش در پورت نوری باید همیشه در محل باشد زمانی که هیچ کابل فیبر متصل نیست.کانکتور نوری دارای یک سطح کانکتور درهم شکسته است که در هر زمان که آن را بدون کابل و یا کاپ است در معرض.

قبل از قرار دادن کابل فیبر، کانکتور کابل را تمیز کنید تا از آلودگی آن جلوگیری شود. پوشش گرد و غبار اطمینان می دهد که اپتیک ها تمیز باقی می مانند و نیازی به تمیز کردن اضافی نیست.در صورت آلودگی، از ابزار و روش های تمیز کردن استاندارد استفاده کنید. مایعات نباید استفاده شود.

قابلیت همکاری

برای پیکربندی که با AOCs آزمایش شده است، لطفا به گزارش صلاحیت محصول سطح سیستم (SLP) مراجعه کنید.

نرخ انتخاب

AOC از نرخ انتخاب پشتیبانی می کند که با نوشتن به ثبت 0x57-0x58 کنترل می شود. دو بیت برای هر خط گیرنده در بایت 0x57 (87dec،Rxn_Rate_Select) و دو بیت برای هر خط فرستنده در بایت 0x58 (88dec, Txn_Rate_Select) برای مشخص کردن حداکثر چهار بیت ریت، همانطور که در SFF-8636 Rev 2 تعریف شده است.9.2 جدول 6-5 XN_RATE_SELECT ENCODINGS. همه چهار خط باید دارای همان مقدار انتخاب نرخ باشند.

جدول زیر نرخ برای هر تنظیم نرخ انتخاب شده را مشخص می کند.

نرخ انتخاب رمزگذاری

مشخصات مکانیکی

ارتباطات بین المللی با سرعت بالا
آخرین رشد سریع در ترافیک مرکز داده و محاسبات ابری منجر به افزایش قابل توجهی در ترافیک ماشین به ماشین به دلیل پذیرش سریع مجازی سازی سرور شده است،شبکه های تعریف شده نرم افزاری (SDN)اکنون نیاز به پهنای باند عظیم برای شبکه سازی ترابایت داده برای آموزش هوش مصنوعی (AI) یادگیری ماشین (ML) سیستم های مبتنی بر GPU را اضافه کنید.

این امر تقاضای زیادی برای شبکه های پهنای باند بالا و کم تاخیر را ایجاد می کند.کابل های DAC و AOC با سرعت بالا و اتصال بین گیرنده های نوری نقش مهمی در این فن آوری های مدرن مرکز داده ای دارند.

خانواده محصولات NVIDIA® Mellanox® LinkX® از کابل ها و گیرنده ها کامل ترین خط صنعت را از 10، 25، 40، 50، 100، 200 و 400GbE در اترنت و EDR، HDR،و NDR در محصولات InfiniBand برای Cloud، HPC، وب 2.0، شرکت ها، مخابرات، ذخیره سازی و هوش مصنوعی، برنامه های کاربردی مرکز داده.

کابل ها و گیرنده های LinkX اغلب برای اتصال سوئیچ های بالا به پایین به آداپتورهای شبکه در GPU های NVIDIA و سرورهای CPU استفاده می شوند.و ذخیره سازی و/یا به سمت بالا در برنامه های switch-to-switch در سراسر زیرساخت شبکه.





سوالات عمومی

سوال1: از ما چه چیزی می توانید بخرید؟

A:Mellanox، Aruba، Rukus، محصولات مارک Extreme، از جمله سوئیچ ها، کارت های شبکه، کابل ها، دسترسی

نقطه و غیره

سوال2: در مورد تاریخ تحویل چطور؟

A: معمولا 3-5 روز کاری طول می کشد. برای مدل های خاص، لطفا با ما تماس بگیرید تا سهام را بررسی کنید. در پایان،

ما تمام تلاشمان را می کنیم تا در اسرع وقت جواب بدهیم.

سوال 3: شرایط گارانتی شما چیست؟

ج: ما 12 ماه زمان گارانتی را ارائه می دهیم.

سوال ۴: در مورد روش حمل و نقل چطور؟

ج: ما از فدکس/DHL/UPS/TNT و سایر حمل و نقل هوایی استفاده می کنیم، حمل و نقل دریایی نیز قابل اجرا است.

ما مي تونيم هر کارايي که مي خواي انجام بديم

سوال پنجم: ميتونم چند تا نمونه بگيرم؟

A:بله، سفارش نمونه برای بررسی کیفیت و آزمایش بازار در دسترس است. شما فقط نیاز به پرداخت هزینه نمونه دارید

و هزینه های صریح.

سوال۶: نقاط قوت اصلی شما چیست؟

A: عرضه دست اول، محصولات اصلی و جدید با قیمت مناسب و فروش کامل.
