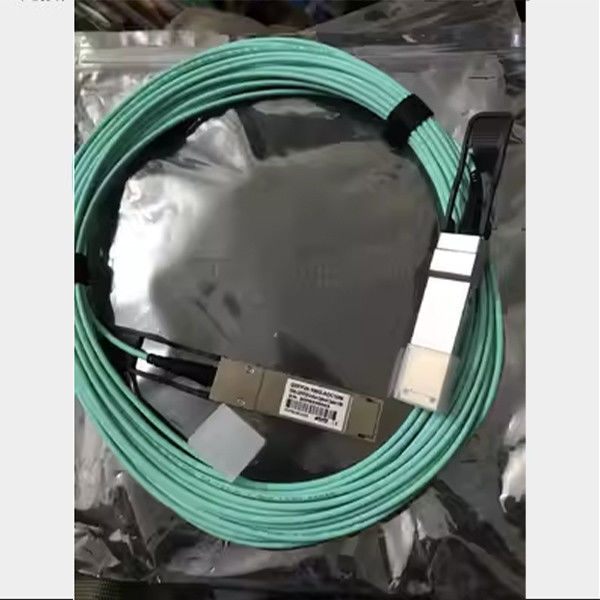

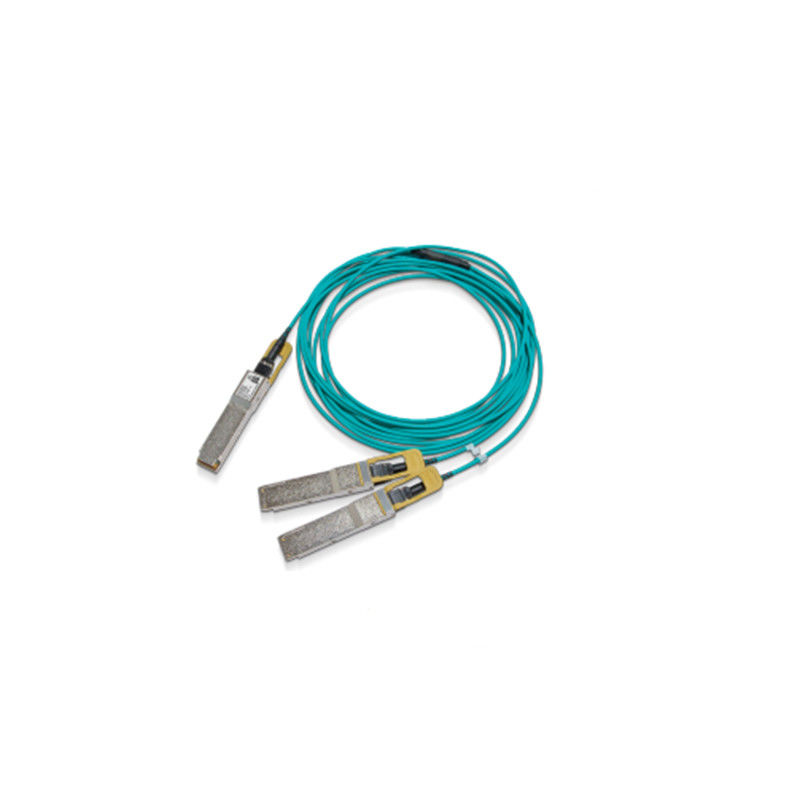

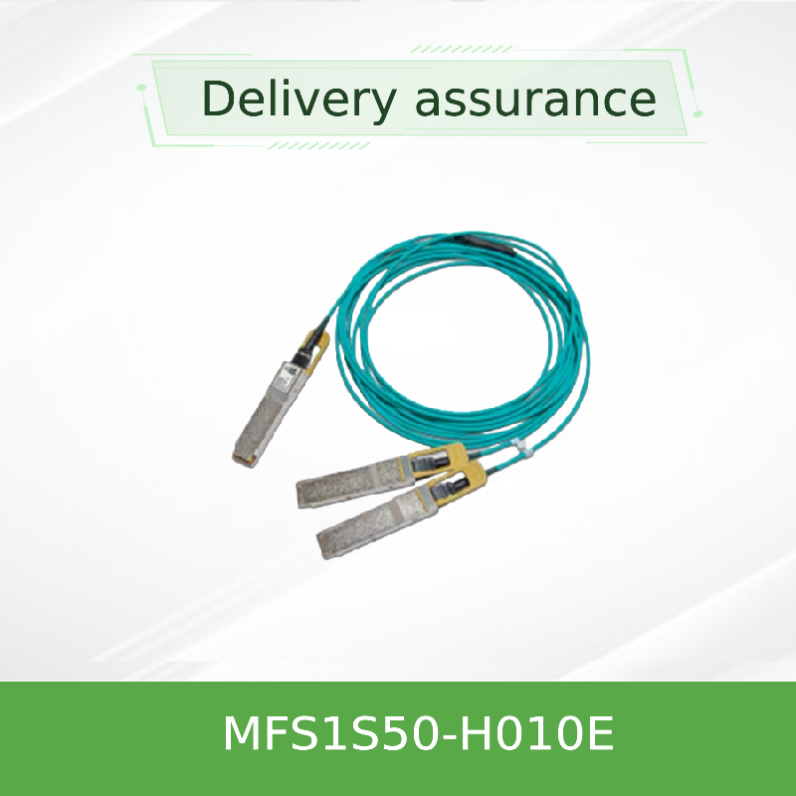

200 گیگابیت بر ثانیه HDR تا 2x100 گیگابیت بر ثانیه HDR100 (QSFP56 تا 2xQSFP56) کابل اسپلیتر نوری MMFActive

Mellanox® MFS1S50-HxxxE مبتنی بر QSFP56 VCSEL (لیزر ساطع کننده سطح حفره عمودی)، مقرون به صرفه 200Gb/s تا 2 x 100Gb/s کابل اسپلیتر نوری فعال (AOC) است که برای استفاده در 200Gb/hb/HDR طراحی شده است. ) سیستم های.

کابل MFS1S50-HxxxE با SFF-8665 برای راه حل قابل اتصال QSFP56 مطابقت دارد.این اتصال بین واحدهای سیستم را با یک کانکتور 200 گیگابیت بر ثانیه در یک طرف و دو کانکتور جداگانه 100 گیگابیت بر ثانیه در طرف دیگر، مانند یک سوئیچ و دو سرور، فراهم می کند.کابل سیگنال های داده را از هر یک از 4 جفت MMF (Fiber چند حالته) در انتهای تک QSFP56 به جفت دوگانه هر یک از انتهای چند پورت QSFP56 متصل می کند.هر انتهای کابل QSFP56 شامل یک EEPROM است که اطلاعات نظارت بر محصول و وضعیت را ارائه می دهد که می تواند توسط سیستم میزبان خوانده شود.

آزمایش دقیق تولید، بهترین تجربه نصب خارج از جعبه، عملکرد و دوام را تضمین می کند.

راه حل های کابل فیبر فعال با کیفیت منحصر به فرد ملانوکس، اتصال کم مصرف را برای اتصالات مرکز داده فراهم می کند.آنها پهنای باند پورت، چگالی و پیکربندی بالاتر را با هزینه کم و کاهش نیاز برق در مراکز داده را امکان پذیر می کنند.

NVIDIA® MFS1S50 مبتنی بر QSFP56 VCSEL (لیزر ساطع کننده سطح حفره عمودی)، مقرون به صرفه 200Gb/s تا 2 x 100Gb/s کابل اسپلیتر نوری فعال (AOC) است که برای استفاده در 200Gb/s (IB) HDRB و Infini طراحی شده است. سیستم های نرخ داده بالا)

کابل MFS1S50 با SFF-8665 برای راه حل قابل اتصال QSFP56 مطابقت دارد.این اتصال بین واحدهای سیستم را با یک کانکتور 200 گیگابیت بر ثانیه در یک طرف و دو کانکتور جداگانه 100 گیگابیت بر ثانیه در طرف دیگر، مانند یک سوئیچ و دو سرور، فراهم می کند.کابل سیگنال های داده را از هر یک از 4 جفت MMF (Fiber چند حالته) در انتهای تک QSFP56 به جفت دوگانه هر یک از انتهای چند پورت QSFP56 متصل می کند.هر انتهای کابل QSFP56 شامل یک EEPROM است که اطلاعات نظارت بر محصول و وضعیت را ارائه می دهد که می تواند توسط سیستم میزبان خوانده شود.

راه حل های کابلی با کیفیت منحصر به فرد NVIDIA اتصال کم مصرف را برای اتصالات مرکز داده فراهم می کند.پهنای باند پورت، چگالی و پیکربندی بالاتر را با هزینه کم و کاهش نیاز برق در مراکز داده را امکان پذیر می کند.

آزمایش دقیق تولید، بهترین تجربه نصب خارج از جعبه، عملکرد و دوام را تضمین می کند.

ترتیب اطلاعات

حداکثر مطلق مشخصات

حداکثر مطلق امتیازهایی هستند که بیش از آن ممکن است آسیب به دستگاه رخ دهد.

کارکرد طولانی مدت بین مشخصات عملیاتی و حداکثر امتیازات مطلق در نظر گرفته نشده است و ممکن است باعث تخریب دائمی دستگاه شود.

اعتبار حداکثر مطلق

مشخصات محیطی

این جدول مشخصات محیطی محصول را نشان می دهد.

مشخصات عملیاتی

این بخش محدوده مقادیر برای عملکرد عادی را نشان می دهد.فیلتر منبع تغذیه برد میزبان باید مطابق با مشخصات کمیته SFF طراحی شود.

مشخصات برق

یادداشت:

• دامنه های ساعت چندگانه فقط در Rx سمت خط پشتیبانی می شوند.سمت میزبان Rx فقط از یک دامنه ساعت پشتیبانی می کند.
• قفل QSFP Tx CDR تنها زمانی رخ می دهد که Tx Lane 4 در حال انتقال داده باشد.

تخلیه الکترواستاتیک (ESD)

این محصول با سطوح ESD در محیط های عملیاتی معمولی مرکز داده سازگار است و مطابق با استانداردهای فهرست شده در بخش انطباق با مقررات گواهی شده است.این محصول با کلاه های محافظ روی تمام کانکتورها ارسال می شود تا در هنگام حمل از آن محافظت کند.در جابجایی و کارکرد معمولی کابل‌های پرسرعت و فرستنده‌های نوری، ESD در هنگام قرار دادن در قفس QSFP سرور/سوئیچ مورد توجه است.بنابراین، اقدامات احتیاطی استاندارد ESD باید رعایت شود.اینها شامل استفاده از بند مچ/کفش زمینی و کف ESD در هر جایی که کابل/فرستنده گیرنده خارج/قرار می‌شود، می‌شود.تخلیه های الکترواستاتیکی در قسمت بیرونی شاسی تجهیزات میزبان پس از نصب منوط به الزامات ESD در سطح سیستم است.

جابجایی و تمیز کردن

فرستنده و گیرنده ممکن است در اثر قرار گرفتن در معرض نوسانات جریان و رویدادهای ولتاژ بیش از حد آسیب ببیند.مراقب باشید قرار گرفتن در معرض شرایطی را که در حداکثر مطلق رتبه‌بندی‌ها تعریف شده‌اند، محدود کنید.اقدامات احتیاطی معمولی را برای دستگاه های حساس به تخلیه الکترواستاتیک رعایت کنید.فرستنده و گیرنده با درپوش های گرد و غبار در هر دو درگاه الکتریکی و نوری ارسال می شود.درپوش پورت نوری همیشه باید در جای خود باشد، زمانی که کابل فیبر متصل نیست.کانکتور نوری دارای یک سطح رابط فرورفته است که هر زمان که کابل یا درپوش نداشته باشد، در معرض دید قرار می گیرد.

قبل از وارد کردن کابل فیبر، کانکتور کابل را تمیز کنید تا از آلودگی آن جلوگیری شود.درپوش گرد و غبار تضمین می کند که اپتیک تمیز می ماند و نیازی به تمیز کردن اضافی نیست.در صورت آلودگی باید از ابزارها و روش های استاندارد تمیز کردن استفاده شود.مایعات نباید اعمال شود.

قابلیت همکاری

برای پیکربندی های تست شده با AOC لطفا به گزارش صلاحیت محصول سطح سیستم (SLP) مراجعه کنید.

انتخاب امتیاز

AOC از انتخاب نرخ پشتیبانی می کند، که با نوشتن در رجیسترهای 0x57-0x58 کنترل می شود.دو بیت برای هر خط گیرنده در بایت 0x57 (87dec، Rxn_Rate_Select) و دو بیت برای هر خط فرستنده در بایت 0x58 (88dec، Txn_Rate_Select) اختصاص داده می شود تا حداکثر چهار بیت ریت، همانطور که در SFF-82692 Re تعریف شده است، مشخص شود. -5 کدگذاری XN_RATE_SELECT.هر چهار خط باید دارای یک مقدار انتخاب نرخ باشند.

جدول زیر نرخ هر تنظیم انتخاب نرخ را مشخص می کند.

نرخ رمزگذاری را انتخاب کنید

مشخصات مکانیکی

اتصالات پرسرعت
آخرین رشد سریع در ترافیک مرکز داده و محاسبات ابری به دلیل پذیرش سریع مجازی‌سازی سرور، شبکه‌های تعریف‌شده با نرم‌افزار (SDN) و محاسبات درون ابری منجر به افزایش فوق‌العاده ترافیک ماشین به ماشین شده است.اکنون پهنای باند گسترده مورد نیاز برای شبکه‌سازی ترابایت داده را برای آموزش سیستم‌های مبتنی بر GPU یادگیری ماشینی هوش مصنوعی (AI) اضافه کنید.

این امر باعث ایجاد تقاضاهای گسترده برای شبکه های با پهنای باند بالا و با تاخیر کم می شود.کابل های DAC و AOC با سرعت بالا و اتصالات گیرنده نوری نقش مهمی در این فناوری های مدرن مرکز داده ایفا می کنند.

خانواده محصولات NVIDIA Mellanox® LinkX® از کابل‌ها و فرستنده‌ها کامل‌ترین خط صنعت از 10، 25، 40، 50، 100، 200 و 400GbE را در اترنت و EDR، HDR و NDR را در محصولات InfiniBand برای Cloud، HPC ارائه می‌کند. ، وب 2.0، سازمانی، مخابراتی، ذخیره سازی و هوش مصنوعی، برنامه های کاربردی مرکز داده.

کابل‌ها و فرستنده‌های LinkX اغلب برای اتصال سوئیچ‌های بالای رک به پایین به آداپتورهای شبکه در پردازنده‌های گرافیکی NVIDIA و سرورهای CPU و ذخیره‌سازی و/یا به سمت بالا در برنامه‌های سوئیچ به سوئیچ در سراسر زیرساخت شبکه استفاده می‌شوند.
