کابل Ethernet Mellanox Qsfp DAC MCP1600-C003E30L 100GbE 3m

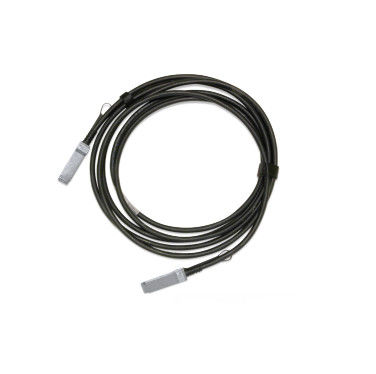

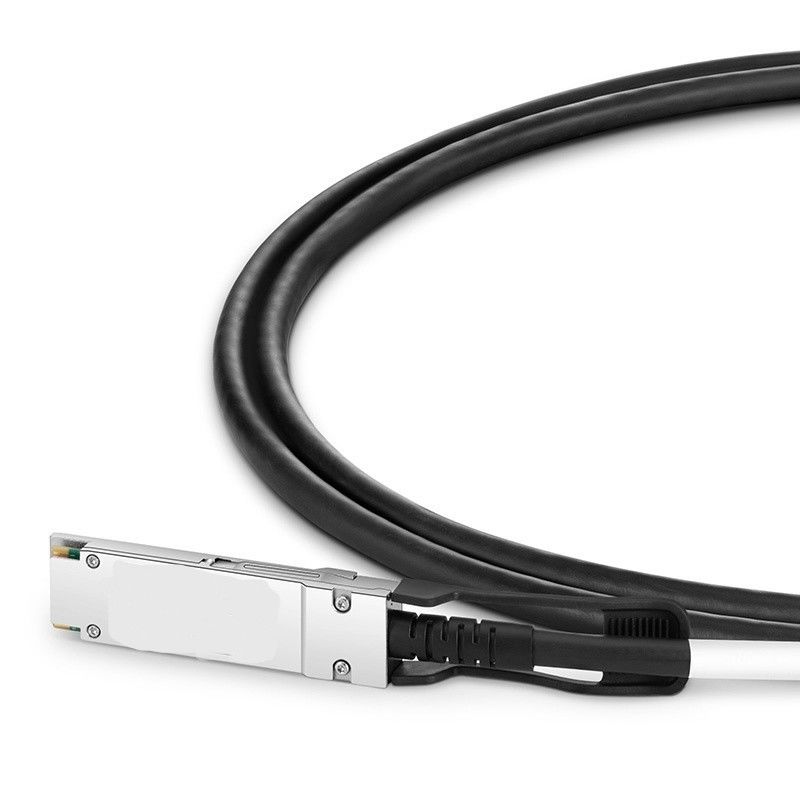

Mellanox MCP1600-C003E30L 100GbE QSFP28 کابل مس متصل مستقیم

1خلاصه ی محصول

Mellanox® MCP1600-C003E30L یک کابل مس مستقیم متصل 100 گیگابیت اترنت (100GbE) QSFP28 با عملکرد بالا است که برای اتصال قابل اعتماد و کوتاه مدت به مراکز داده طراحی شده است.این مجموعه کابل مس 3 متری غیرفعال یک جایگزین انرژی کارآمد و مقرون به صرفه برای فرستنده های نوری فراهم می کند، ارائه عملکرد قوی برای برنامه های پهنای باند بالا. این طراحی شده است برای حمایت از نرخ داده های 100Gb / s از طریق چهار کانال مس یکپارچه، هر کدام در 25 Gb / s کار می کنند.کابل مس منفعلیک راه حل ایده آل برای اتصال سوئیچ ها، روترها و سرورها در داخل قفسه ها یا در قفسه های مجاور است.

2ویژگی های کلیدی

• از نرخ داده های 100GbE (4x25Gbps) برای برنامه های پهنای باند بالا پشتیبانی می کند.
• فاکتور فرم QSFP28 قابل اتصال گرم برای نصب و نگهداری آسان
• مصرف انرژی کم (<0.1W) برای افزایش بهره وری انرژی
• مطابق با مشخصات IEEE 802.3bj CA-25G-L با RS-FEC برای دسترسی طولانی تر 3m.
• دارای ژاکت کم دود صفر هالوجن (LSZH) و PCB بدون سرب و بدون هالوجن برای بهبود ایمنی است.
• شامل یک رابط مدیریت I2C سازگار با SFF-8636 برای شناسایی و تشخیص دستگاه است.
• طراحی شده برای یکپارچگی سیگنال برتر با یک مقاومت مشخصه 100Ω.

3تکنولوژی و استانداردها

اينمس متصل به طور مستقیمکابل از تکنولوژی پیشرفته سیگنال های الکتریکی برای دستیابی به نرخ داده های بالا استفاده می کند. برای اطمینان از انطباق با استانداردهای کلیدی صنعت به شدت آزمایش می شود.از جمله SFF-8685 برای فاکتور فرم QSFP28 و SFF-8636 برای رابط مدیریتبرای انتقال داده های بدون خطا در طول 3 متر خود، از اصلاح خطای جلو رید-سولومون (RS-FEC) استفاده می کند که توسط استاندارد IEEE 802.3bj CA-25G-L انجام می شود.QSFP28 مستقیم اتصال مسیک قطعه قابل اعتماد و قابل همکاری در شبکه های مدرن مرکز داده.

4اصول کار

درکابل فیبر غیرفعالبا انتقال سیگنال های الکتریکی مستقیماً از طریق سیم های مس دو محوری بسته بندی شده کار می کند.هر انتهای کابل با یک کانکتور QSFP28 که به طور مستقیم با پورت سیستم میزبان متصل می شود، به پایان می رسد. کانکتور یک تراشه EEPROM را در خود جای می دهد که اطلاعات مهم محصول مانند شماره سریال، تولید کننده و ویژگی های کابل را ذخیره می کند. این داده ها توسط میزبان از طریق رابط I2C خوانده می شود،امکان شناسایی و پیکربندی خودکاربه عنوانکابل مس منفعل، نیازی به زمان بندی مجدد سیگنال یا اجزای فعال ندارد، که منجر به کمترین تاخیر و مصرف انرژی می شود، و باعث می شود مسیر سیگنال برای انتقال داده های کوتاه مدت به طور استثنایی کارآمد باشد.

5. کاربرد و استفاده

MCP1600-C003E30L در محیط های محاسباتی با عملکرد بالا که در آن تاخیر کم و پهنای باند بالا بسیار مهم است ، مستقر می شود. کاربردهای اصلی آن شامل:

• اتصال مرکز اطلاعات:اتصال سوئیچ های بالا (ToR) به سوئیچ های برگ / ستون فقرات یا سرورهای با تراکم بالا.
• شبکه های تجارت فرکانس بالا (HFT):که کمترین تاخیر برای سیستم های تراکنش مالی ضروری است.
• زیرساخت ابر:ساخت شبکه های پشتیبان مقیاس پذیر و کارآمد برای ارائه دهندگان خدمات ابری.
• هسته شبکه شرکت:جمع آوری ترافیک در لایه های اصلی شبکه های بزرگ شرکت.
• شبکه های منطقه ذخیره سازی (SAN):اتصال آرایه های ذخیره سازی به سرورها برای دسترسی سریع به داده ها

6مشخصات و راهنمای انتخاب

جدول زیر جزئیات مشخصات اصلی مدل MCP1600-C003E30L را ارائه می دهد و به عنوان راهنمای انتخاب در برابر سایر انواع استفاده می شود.

7مزیت ها و نقاط فروش

• بهره وری از هزینه:ارائه صرفه جویی قابل توجهی در مقایسه با کابل های نوری فعال (AOC) و راه حل های مبتنی بر ترانسسیور برای فاصله های کوتاه.
• تاخير فوق العاده کم:طراحی منفعل، تاخیر نزدیک به صفر را تضمین می کند، که برای برنامه های کاربردی حساس به عملکرد بسیار مهم است.
• قابلیت اطمینان بالا:از تست های تولید دقیق برای تضمین عملکرد برتر و دوام خارج از جعبه استفاده می کند.
• طراحی سازگار با محیط زیست:با مواد LSZH و HF / LF ساخته شده است، که با استانداردهای سختگیرانه زیست محیطی و ایمنی مطابقت دارد.
• یکپارچه سازی:قابل وصل کردن گرم و مطابق با استانداردهای صنعت، اطمینان از سازگاری گسترده با Mellanox و تجهیزات فروشندگان دیگر.

8خدمات و پشتیبانی

اين محصول با يک سال گارانتي سخت افزاري محدود که شامل تعمير و يا تعويض قطعات نقص دار مي شود، پشتیبانی مي شودامکان تحویل سریع برای رسیدن به جدول زمانی پروژه فوریتیم پشتیبانی فنی اختصاصی ما در دسترس است 24/7 برای ارائه مشاوره قبل از فروش و پشتیبانی فنی پس از فروش، تضمین یکپارچه سازی در زیرساخت شبکه شما.

9سوالات متداول (FAQ)

سوال: تفاوت بین کد های لینک CA-N و CA-L چیست؟
A: CA-N (بدون FEC) برای کابل های کوتاه تر (تا 2 متر) بدون اصلاح خطای جلو است. CA-L (طویل) ، که در این کابل 3 متر استفاده می شود،امکان پذیر است که Reed-Solomon FEC (RS-FEC) برای اطمینان از یکپارچگی سیگنال در مسافت های طولانی تر.

سوال: آیا این کابل DAC با سوئیچ های غیر ملانوکس سازگار است؟
A: در حالی که برای سیستم های Mellanox بهینه شده است، کابل های QSFP28 DAC بر اساس استانداردهای صنعت ساخته شده اند و اغلب با تجهیزات سایر فروشندگان بزرگ سازگار هستند.ما توصیه می کنیم چک کردن ماتریس سازگاری سوئیچ خاص.

سوال: آیا این کابل غیرفعال نیاز به برق خارجی دارد؟
پاسخ: نه. یک کابل مس مستقیم غیرفعال به طور مستقیم از پورت میزبان کمترین قدرت (<0.1W) را جذب می کند و هیچ جزء فعالی ندارد، که منجر به مصرف انرژی پایین آن می شود.

سوال: حداقل شعاع خم شدن این کابل چقدر است؟
ج: حداقل شعاع خم برای یک خم یکبار و بدون تکرار 5 برابر قطر کابل است (35.5 میلی متر برای 30AWG). برای خم های مکرر در طول نصب،یک شعاع خم 10 برابر قطر کابل (71 میلی متر) را حفظ کنید.

10احتیاط

• سازگاری:قبل از خرید، سازگاری را با سوئیچ و پیکربندی پورت خاص خود بررسی کنید.
• دستکاری:از خم های تیز فراتر از حداقل شعاع خم مشخص شده اجتناب کنید تا از آسیب رساندن به هادی های داخلی جلوگیری شود.
• شرایط محیط زیست:کار کنید و در محدوده دمای مشخص شده (0°C تا 70°C) و رطوبت (۵٪ تا ۸۵٪ بدون فشرده سازی) ذخیره کنید.
• تخلیه الکترواستاتیک (ESD):همیشه هنگام دست زدن به کانکتورهای کابل از بند مچ دست ESD استفاده کنید تا از آسیب های استاتیک به اجزای حساس جلوگیری شود.
• نصب:قبل از وارد کردن یا خارج کردن کابل، مطمئن شوید که سیستم خاموش شده است یا پورت از اتصال گرم پشتیبانی می کند.
