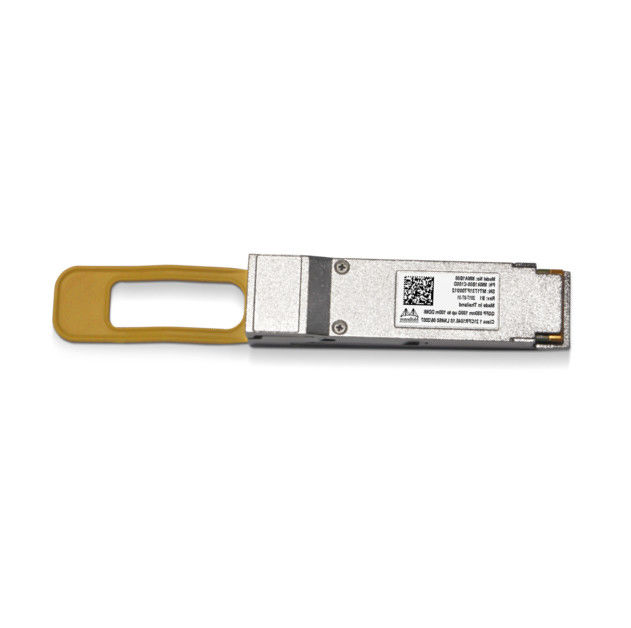

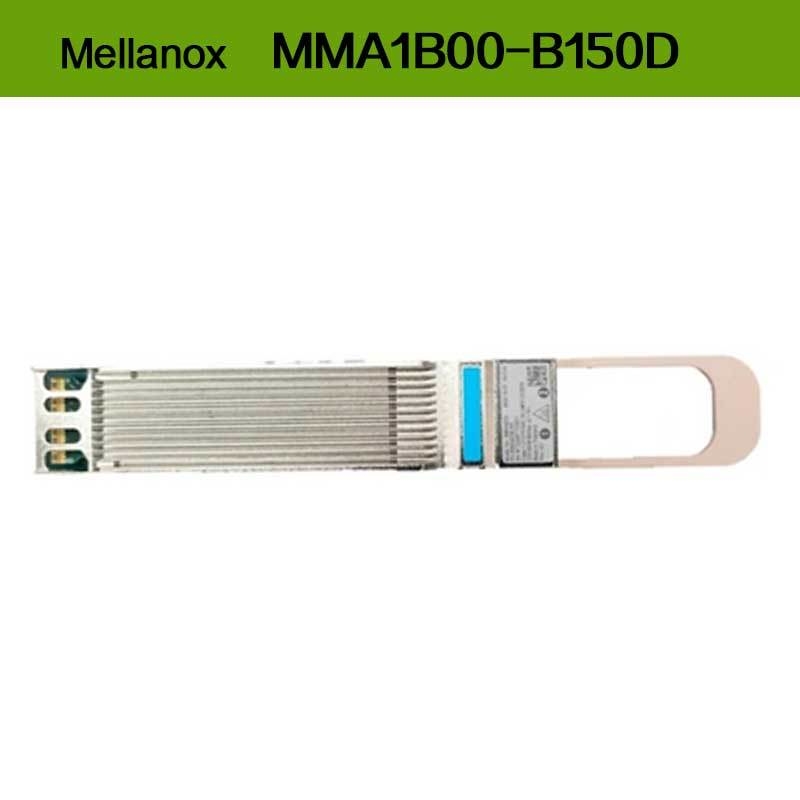

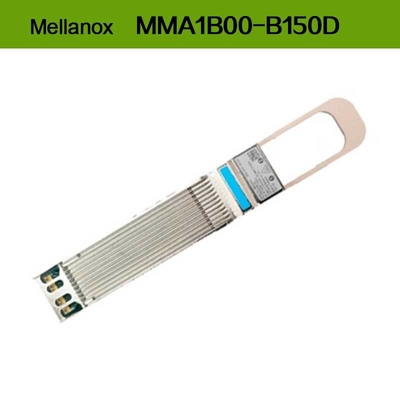

MMA1B00-B150D 40GbE QSFP+ SR4 فرستنده-گيرنده نوری

1. مروری بر محصول

Mellanox® MMA1B00-B150D یک ماژول فرستنده-گيرنده نوری با عملکرد بالا و فاکتور فرم QSFP+ است که برای کاربردهای اترنت 40 گیگابیتی طراحی شده است. این ماژول 4 کاناله مبتنی بر VCSEL، انتقال داده قابل اطمینان را با سرعت 4x10.3125 گیگابیت بر ثانیه در هر کانال از طریق فیبر چند حالته موازی (MMF) ارائه می دهد و به برد تا 150 متر بر روی فیبر OM4 می رسد. این یک جزء ضروری برای ارتقاء زیرساخت شبکه است که ترکیبی عالی از پهنای باند بالا، مصرف انرژی کم و قابلیت های تشخیصی قوی را ارائه می دهد و آن را نسبت به یک کابل فیبر نوری غیرفعال ساده برتر می کند.

2. ویژگی های کلیدی

• نرخ داده: 40GbE (4x10.3125 گیگابیت بر ثانیه)
• برد: تا 150 متر بر روی OM4 MMF، 100 متر بر روی OM3 MMF
• اتلاف توان کم: 1.3 وات معمولی
• فاکتور فرم QSFP+ با قابلیت اتصال داغ
• رابط نظارت تشخیصی دیجیتال (DDM/DOM)
• مطابق با محصول لیزر کلاس 1 (IEC 60825-1، FDA)
• مطابق با RoHS
• BER بهتر از 10^-15

3. فناوری و استانداردهای اصلی

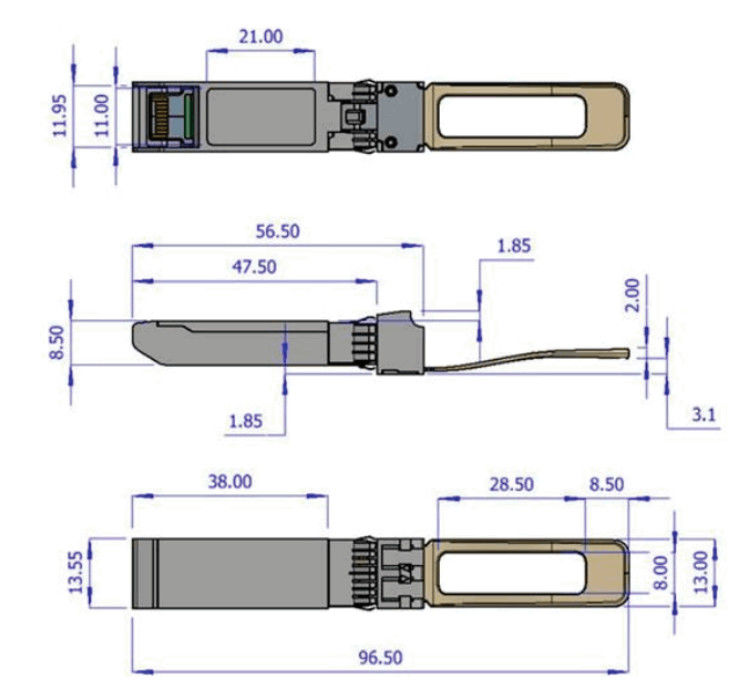

این فرستنده-گيرنده از فناوری پیشرفته 850 نانومتری VCSEL (لیزر ساطع کننده سطح حفره عمودی) استفاده می کند و کاملاً با IEEE 802.3ba 40GBASE-SR4 مطابقت دارد. این به مشخصات SFF-8436 و SFF-8636 برای فاکتور فرم مکانیکی، رابط مدیریت و تشخیص دیجیتال پایبند است و از قابلیت همکاری گسترده با پورت های سوئیچ QSFP+ سازگار اطمینان حاصل می کند. این کابل فیبر نوری فعال برای شبکه های مرکز داده با سرعت بالا طراحی شده است.

4. اصل کار

رابط الکتریکی چهار خط داده 10.3125 گیگابیت بر ثانیه را از سوئیچ میزبان دریافت می کند. تراشه های درایور یکپارچه، چهار لیزر VCSEL 850 نانومتری را مدوله می کنند و سیگنال های الکتریکی را به سیگنال های نوری تبدیل می کنند. این سیگنال ها از طریق یک کانکتور MPO به یک فیبر چند حالته موازی کابل فیبر نوری منتقل می شوند. در انتهای دریافت، یک فرستنده-گيرنده منطبق از فوتودیودها برای تبدیل سیگنال های نوری ورودی به جریان های داده الکتریکی برای سیستم میزبان استفاده می کند. مدارهای یکپارچه، برابرسازی ورودی قابل برنامه ریزی و تاکید خروجی را برای اطمینان از یکپارچگی سیگنال فراهم می کنند.

5. سناریوهای کاربردی

• اتصالات سوئیچ به سوئیچ 40GbE در مراکز داده
• پیوندهای تجمیع با چگالی بالا
• اتصال سرورها با رابط های 40GbE به سوئیچ های top-of-rack
• اتصال شبکه ذخیره سازی (SAN) و ذخیره سازی متصل به شبکه (NAS)
• خوشه های محاسباتی با عملکرد بالا (HPC)

6. مشخصات

7. مزایا و نکات فروش

• برد گسترده: از مسافت های طولانی تر (150 متر) نسبت به بسیاری از ماژول های SR4 قابل مقایسه پشتیبانی می کند و انعطاف پذیری استقرار بیشتری را نسبت به یک کابل فیبر نوری غیرفعال یا DAC فراهم می کند.
• بهره وری انرژی: مصرف برق معمولی 1.3 وات هزینه های عملیاتی و بار حرارتی را کاهش می دهد.
• نظارت فعال: DDM جامع امکان نظارت در زمان واقعی بر دما، ولتاژ، توان TX/RX و جریان بایاس را فراهم می کند و تعمیر و نگهداری پیش بینی کننده را امکان پذیر می کند.
• قابلیت اطمینان اثبات شده: آزمایش های دقیق Mellanox عملکرد و دوام بالایی را تضمین می کند و زمان خرابی شبکه را به حداقل می رساند.

8. خدمات و پشتیبانی

این فرستنده-گيرنده دارای 1 سال گارانتی محدود است. ما آن را با موجودی 10 میلیون دلاری خود برای تحویل سریع و یک تیم فنی اختصاصی که مشاوره 24/7 را برای کمک به ادغام و عیب یابی ارائه می دهد، پشتیبانی می کنیم و اطمینان حاصل می کنیم که شبکه شما بی عیب و نقص کار می کند. ما یک تامین کننده مورد اعتماد از راه حل های اصلی کابل فیبر نوری Mellanox هستیم.

9. سوالات متداول

س: چه نوع کابل فیبری برای این فرستنده-گيرنده مورد نیاز است؟
پاسخ: به یک کابل فیبر چند حالته موازی (MMF) با کانکتورهای MPO/MTP®، به طور خاص درجه OM3 یا OM4 برای برد تبلیغ شده نیاز دارد. خود یک کابل فیبر نوری غیرفعال نیست، اما با یکی از آنها استفاده می شود.

س: آیا این ماژول با سوئیچ برند X من سازگار است؟
پاسخ: در حالی که مطابق با استاندارد چند فروشنده SFF-8436 طراحی شده است، سازگاری باید با ماتریس سازگاری سازنده سوئیچ شما تأیید شود. ما می توانیم در مورد قابلیت همکاری راهنمایی ارائه دهیم.

س: آیا از نظارت تشخیصی دیجیتال (DDM) پشتیبانی می کند؟
پاسخ: بله، عملکرد کامل DDM را برای نظارت بر ولتاژ، دما، توان نوری TX/RX و جریان بایاس لیزر از طریق رابط I²C ارائه می دهد.

10. اقدامات احتیاطی

• اطمینان حاصل کنید که پورت QSFP+ تجهیزات میزبان با SFF-8436 مطابقت دارد.
• همیشه از یک درپوش گرد و غبار تایید شده زمانی که فرستنده-گيرنده به کابل فیبر متصل نیست استفاده کنید.
• در محدوده های دما و رطوبت مشخص شده کار کنید و ذخیره کنید.
• این یک محصول لیزر کلاس 1 است که در تمام شرایط عملیاتی عادی ایمن است. جدا نکنید.
• کانکتور MPO و کابل فیبر نوری مرتبط را با احتیاط حمل کنید تا از آلودگی یا آسیب به سطوح انتهایی جلوگیری شود.
