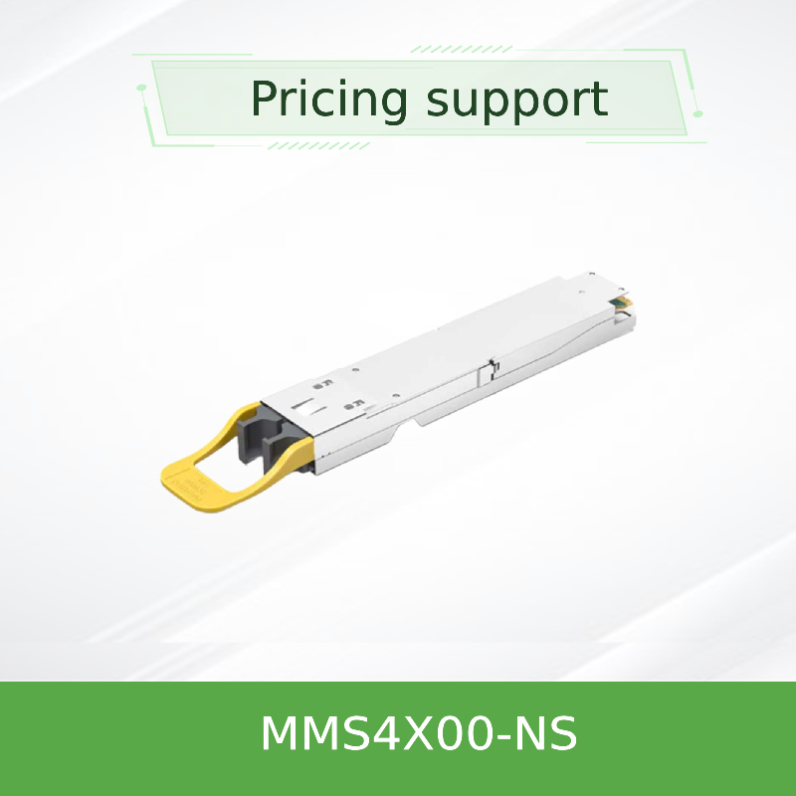

MMS4X00-NS 800Gbps دو پورت OSFP DR8 تک حالت گیرنده نوری

1خلاصه ی محصول

NVIDIA® MMS4X00-NS نشان دهنده یک پیشرفت در اتصال مرکز داده به عنوان اولین گیرنده نوری OSFP دو پورت 800Gb / s در صنعت است.این ماژول نوآورانه DR8 (8 کانال Datacenter Reach) دو موتور گیرنده مستقل 400Gb / s را در یک عامل فرم OSFP واحد ادغام می کند، ارائه تراکم پورت بی سابقه ای برای سوئیچ های کوانتوم-2 InfiniBand و Spektrum-4 Ethernet. با استفاده از فن آوری فیبر تک حالت با 100G-PAM4 مدولاسیون در هر کانال،این گیرنده انتقال قابل اطمینان تا 100 متر را با حفظ بهره وری قدرت استثنایی به دست می آوردطراحی بالدار بالا تضمین مدیریت حرارتی بهینه در محیط های سوئیچ خنک هوا، ارائه یک جایگزین برتر به سنتیکابل فیبر غیرفعالراه حل ها

2ویژگی های کلیدی

• پهنای باند مجموع 800Gb/s (2x پورت های 400Gb/s)
• طراحی دو پورت با دو کانکتور مستقل MPO-12/APC
• تا 100 متر در فیبر تک حالت (SMF)
• فاکتور فرم OSFP بالابندی برای خنک سازی هوای پیشرفته
• تکنولوژی لیزر EML 1310nm با 100G-PAM4 در هر خط
• پشتیبانی از پروتکل دوگانه: InfiniBand NDR و 400GbE Ethernet
• حداکثر مصرف برق: 17W (کار کامل)
• حالت خواب کم مصرف: 1.5W
• نظارت کامل تشخیصی دیجیتال (DDM) در هر کانال
• قابل وصل کردن گرم و سازگار با RoHS
• گواهینامه محصول لیزر کلاس 1

3تکنولوژی و استانداردهای اصلی

اين پيشرفتکابل فیبر نوریاین ترانسسیور از پیشرفته ترین فناوری لیزر مدل سازی خارجی 1310nm (EML) با مدل سازی PAM4 برای دستیابی به چگالی داده های استثنایی استفاده می کند. این سازگار با IEEE 802.3bs 400GBASE-DR4 است.مشخصات NDR InfiniBand، و OSFP MSA Rev. 1.12این ماژول دارای رابط مدیریت سازگار با CMS 4.0 است و از تعادل انطباقی پشتیبانی می کند و یکپارچگی سیگنال را در محیط های مرکز داده ای تقاضا می کند.دو کنتاکتور MPO-12/APC با پولیش زاویه ای بازتاب های عقب را به حداقل می رساند، ارائه مزایای قابل توجهی نسبت به روش های معمولیکابل فیبر غیرفعالاجرای.

4اصول کار

این گیرنده شامل دو موتور گیرنده کامل 400Gb / s است که به طور مستقل در یک محفظه واحد کار می کنند. هر موتور چهار خط الکتریکی از 53 را تبدیل می کند.سیگنال های 125 GBd PAM4 به سیگنال های نوری با استفاده از لیزرهای EML یکپارچهاین سیگنال های نوری از طریق هشت فیبر اختصاصی (چهار فی بندر) در داخل کانکتورهای MPO-12 از طریق یک حالت انتقال می یابد.کابل فیبر نوریتکنولوژی پیشرفته DSP، زمان بندی مجدد سیگنال، تعادل ورودی سازگار و تاکید خروجی را برای حفظ یکپارچگی سیگنال فراهم می کند. ماژول به طور خودکار پیکربندی های فیبر متصل را تشخیص می دهد،پشتیبانی از اتصالات مستقیم 400Gb/s یا پیکربندی های تقسیم کننده که عملکرد 200Gb/s را با مصرف انرژی کاهش یافته امکان پذیر می کند.

5سناریوهای کاربرد

• اتصال های متقابل سوئیچ به سوئیچ با تراکم بالا در سیستم های NDR کوانتوم-2/InfiniBand
• اتصالات پارچه ای سوئیچ اسپکترم 4 اترنت
• شبکه های ستون فقرات AI/ML و HPC
• معماری های ستون فقرات مرکز داده در مقیاس بالا
• اتصال سیستم DGX H100 به زیرساخت های سوئیچ
• آداپتور ConnectX-7 و اتصال BlueField-3 DPU

6مشخصات فنی

7مزیت ها و نقاط فروش

• تراکم بي سابقه:دو پورت 400Gb / s را در یک عامل فرم OSFP واحد ارائه می دهد، به طور موثر ظرفیت پورت را در مقایسه با ترانسیورهای سنتی دو برابر می کند.
• پروتکل آگنوستیکبه طور خودکار به پروتکل های InfiniBand NDR و 400GbE Ethernet بر اساس پیکربندی سوئیچ میزبان سازگار می شود.
• تعيين انعطاف پذير:از سناریوهای اتصال متعدد از جمله سوئیچ به سوئیچ، سوئیچ به آداپتور و پیکربندی های مخلوط با سازگاری سرعت خودکار پشتیبانی می کند.
• مدیریت حرارتی پیشرفته:طراحی بالدار بالا تضمین خنک کننده بهینه در محیط های سوئیچ با چگالی بالا، حفظ قابلیت اطمینان در صورت بار کامل.
• نظارت جامع:قابلیت های گسترده DDM نظارت بر درجه حرارت، ولتاژ، قدرت TX / RX و جریان انحراف را برای نگهداری فعال فراهم می کند.

8خدمات و پشتیبانی

این فرستنده توسط تضمین کیفیت جامع و پشتیبانی فنی NVIDIA پشتیبانی می شود. ما این را با موجودی گسترده 10 میلیون دلاری برای تحویل سریع جهانی تکمیل می کنیم.تیم فنی ما ارائه می دهد 24/7 مشاوره برای حمایت از ادغام و رفع مشکلبه عنوان یک توزیع کننده مجاز برای قطعات شبکه اصلی NVIDIA ما محصولات معتبر از جمله این پیشرفته را تضمین می کنیمکابل فیبر نوریمحلول فرستنده

9سوالات متداول

سوال: تفاوت بین نسخه های بالدار و تخت بالا چیست؟
ج: نسخه بالدار بالا (MMS4X00-NS) برای سوئیچ های خنک کننده هوا با قابلیت های خنک کننده پیشرفته طراحی شده است.نسخه flat-top (MMS4X00-NS-FLT) برای سیستم های خنک کننده مایع و استفاده از DGX H100 که مدیریت حرارتی متفاوت مورد نیاز است، طراحی شده است..

س: آیا می توانم از انواع مختلف کابل در دو پورت به طور همزمان استفاده کنم؟
ج: نه، هر دو پورت باید از یک نوع کابل استفاده کنند - یا هر دو کابل مستقیم 400Gb / s یا هر دو کابل تقسیم کننده 1: 2 برای عملکرد 200Gb / s. مخلوط کردن انواع کابل پشتیبانی نمی شود.

سوال: این چگونه در مقایسه با استفاده از دو ترانسسیور 400Gb / s جداگانه است؟
A: طراحی دو پورت عملکردی مشابه دو گیرنده جداگانه را فراهم می کند اما با تراکم پورت به طور قابل توجهی بالاتر، مصرف انرژی کاهش یافته (17W در مقابل ~ 18W برای دو واحد جداگانه) ،و مدیریت ساده کابل از طریق طراحی فاکتور فرم یکپارچه.

10احتیاط

• همیشه برای عملکرد مطلوب از کابل های متقاطع MPO-12/APC توصیه شده توسط NVIDIA (سری MFP7E30 برای مستقیم، MFP7E40 برای تقسیم) استفاده کنید.
• اطمینان از تمیز کردن مناسب کانکتورهای MPO قبل از نصب برای جلوگیری از آلودگی که باعث اکثر مشکلات پیوند می شود.
• کانکتورهای APC (سبز) را با کانکتورهای UPC (آبی) مخلوط نکنید زیرا آنها سازگار نیستند.
• برای عملکرد قابل اعتماد، دمای کار بین 0°C تا 70°C حفظ شود.
• این محصول لیزری کلاس 1 در شرایط عملیاتی عادی ایمن است اما نباید جدا شود.
• کنترل فرستنده و مربوطهکابل فیبر غیرفعالبا احتیاط برای جلوگیری از آسیب به رابط های نوری.

11معرفی شرکت

با بیش از یک دهه تجربه در صنعت، ما تاسیسات در مقیاس بزرگ را تحت حمایت یک تیم فنی قوی اداره می کنیم.ما با ارائه محصولات شبکه ای با کیفیت بالا با قیمت های رقابتی، یک مشتری جهانی قابل توجهی ایجاد کرده ایم.به عنوان یک توزیع کننده مجاز برای مارک های پیشرو از جمله NVIDIA Mellanox، Ruckus، Aruba، و Extreme، ما یک نمونه کار گسترده از سوییچ های شبکه جدید، آداپتورها،نقاط دسترسی بی سیم، کنترل کننده ها و راه حل های اتصال ضروری مانندکابل فیبر نوریذخيره هاي 10 ميليون دلاري ما، دسترسي متنوعي از محصولات و امكانات عرضه انبوه را تضمین مي کنددر بازار جهانی شهرت خوبی کسب کرده ایم..
