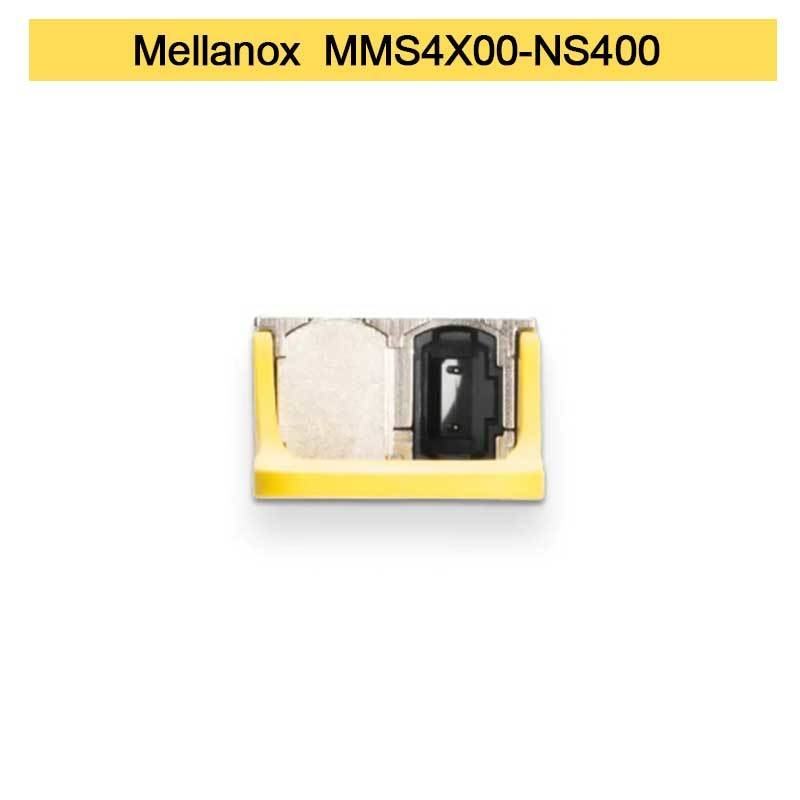

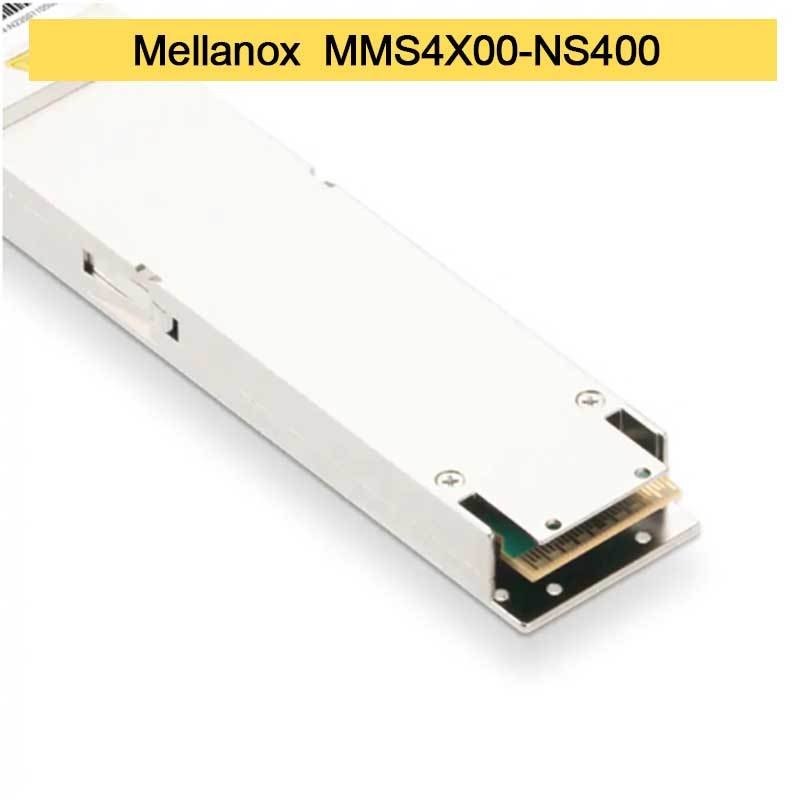

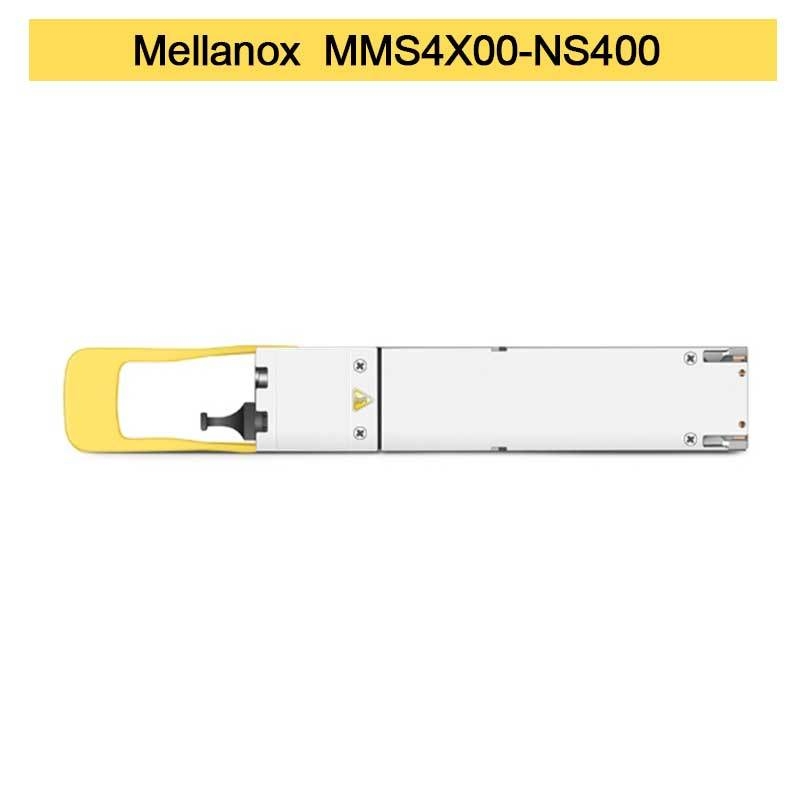

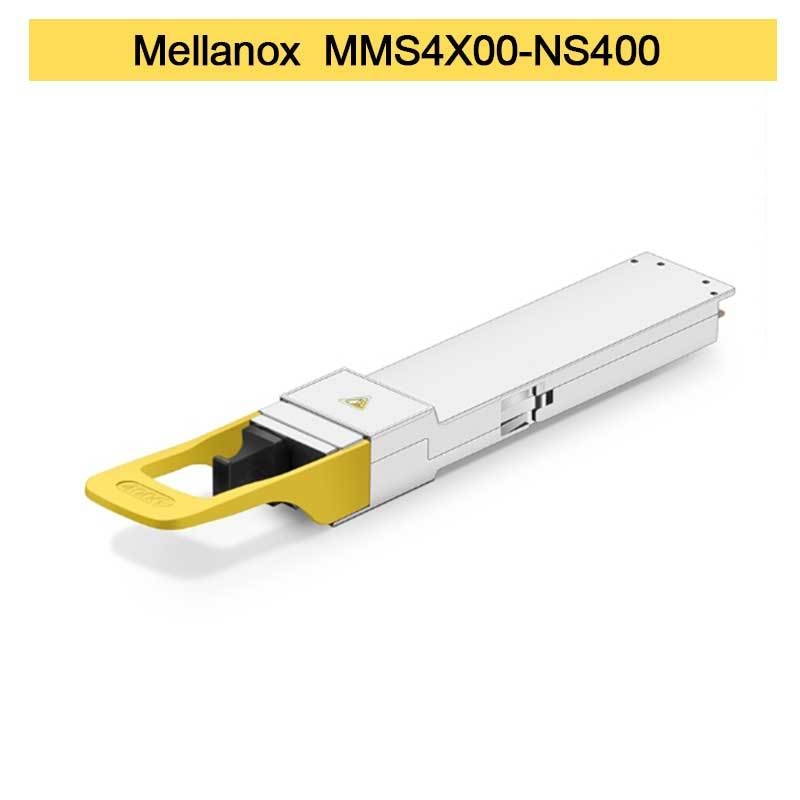

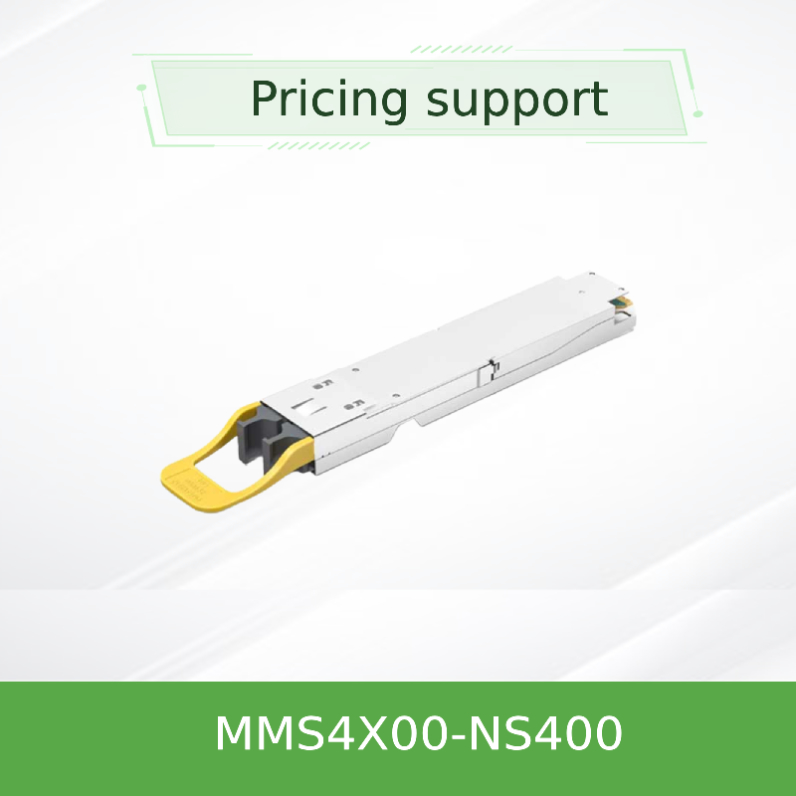

MMS4X00-NS400 400Gb/s OSFP DR4 فرستنده و گیرنده نوری تک حالته

1. مروری بر محصول

NVIDIA® MMS4X00-NS400 یک فرستنده و گیرنده نوری OSFP با کارایی بالا و تک پورت است که برای زیرساخت‌های مرکز داده 400 گیگابیت بر ثانیه نسل بعدی طراحی شده است. این ماژول DR4 (4 کاناله Datacenter Reach) از فناوری فیبر تک حالته با مدولاسیون 100G-PAM4 در هر خط استفاده می‌کند و انتقال قابل اعتمادی را تا 100 متر ارائه می‌دهد. این فرستنده و گیرنده با طراحی تخت برای مدیریت حرارتی بهینه در محفظه‌های آداپتور ConnectX-7، به طور خودکار با پروتکل‌های InfiniBand NDR و 400GbE Ethernet سازگار می‌شود و انعطاف‌پذیری استثنایی را برای محیط‌های شبکه پرسرعت فراهم می‌کند. برخلاف یک کابل فیبر غیرفعال استاندارد، این فرستنده و گیرنده فعال، پردازش سیگنال پیچیده و قابلیت‌های تشخیصی را در خود جای داده است.

2. ویژگی‌های کلیدی

• نرخ داده 400 گیگابیت بر ثانیه (4 کانال 100G-PAM4)
• برد تا 100 متر بر روی فیبر تک حالته (SMF)

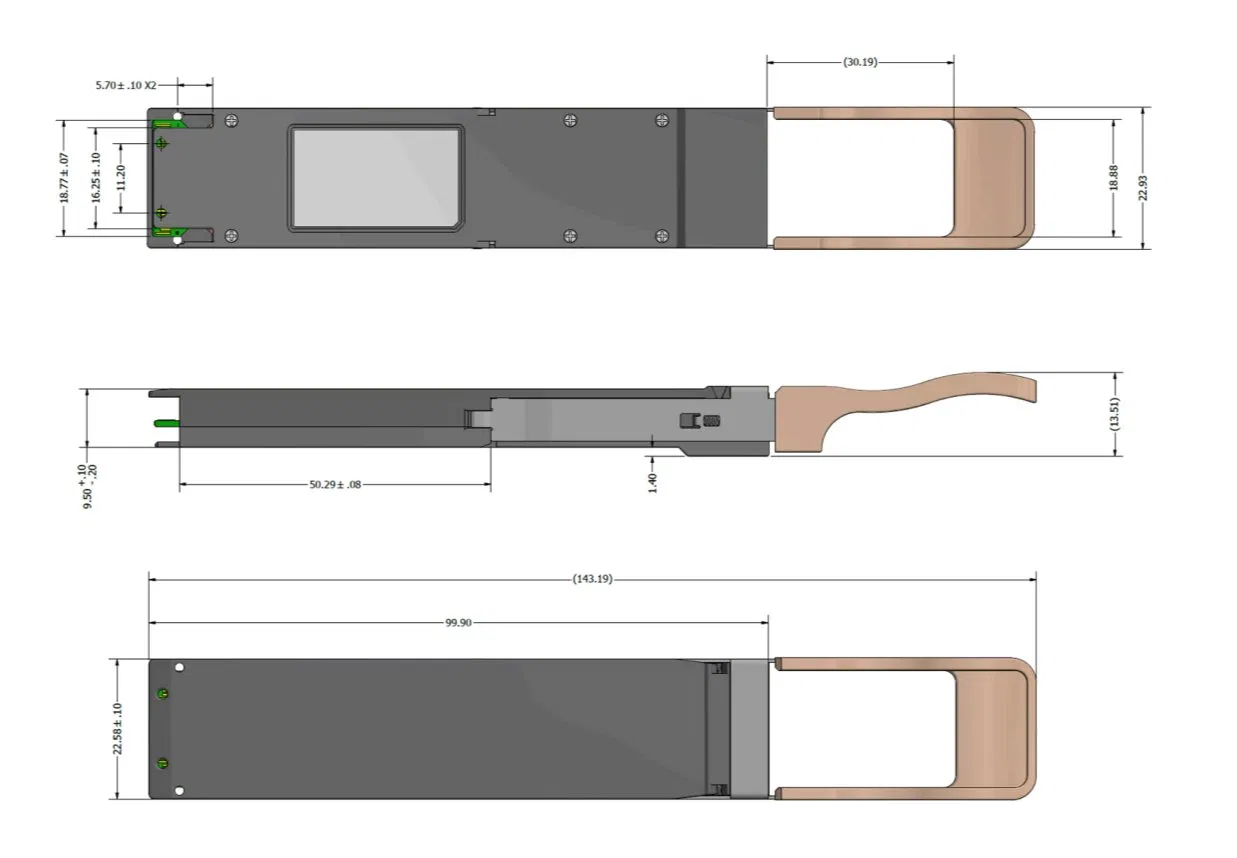

• فاکتور فرم OSFP با طراحی تخت
• کانکتور نوری MPO-12/APC تکی
• فناوری لیزر EML 1310 نانومتری
• عملکرد دو سرعته: 400 گیگابیت بر ثانیه (4 کانال) یا 200 گیگابیت بر ثانیه (2 کانال)
• حداکثر مصرف برق: 9 وات (400G)، 5.5 وات (200G)
• نظارت تشخیصی دیجیتال جامع (DDM)
• قابلیت اتصال داغ و مطابق با RoHS
• دارای گواهی محصول لیزر کلاس 1

3. فناوری و استانداردهای اصلی

این کابل فیبر نوری پیشرفته از فناوری لیزر مدولاسیون خارجی (EML) 1310 نانومتری و مدولاسیون PAM4 برای دستیابی به تراکم داده بالا استفاده می‌کند. این مطابق با مشخصات IEEE 802.3bs 400GBASE-DR4، InfiniBand NDR و OSFP MSA Rev. 1.12 است. این ماژول دارای رابط مدیریت سازگار با CMS 4.0 است و از برابرسازی تطبیقی پشتیبانی می‌کند و از یکپارچگی سیگنال در شرایط مختلف پیوند اطمینان حاصل می‌کند. کانکتور MPO-12/APC با پولیش زاویه‌دار، بازتاب‌های برگشتی را به حداقل می‌رساند و آن را از کانکتورهای UPC معمولی که با راه‌حل‌های کابل فیبر غیرفعال قدیمی‌تر استفاده می‌شوند، متمایز می‌کند.

4. اصل کار

فرستنده و گیرنده، چهار خط الکتریکی سیگنال‌های 53.125 GBd PAM4 را از میزبان با استفاده از لیزرهای EML یکپارچه به سیگنال‌های نوری تبدیل می‌کند. این سیگنال‌های نوری از طریق چهار فیبر اختصاصی در داخل کانکتور MPO-12 بر روی کابل فیبر نوری تک حالته منتقل می‌شوند. در انتهای گیرنده، فوتودیودها سیگنال‌های نوری ورودی را دوباره به دامنه الکتریکی تبدیل می‌کنند. فناوری DSP یکپارچه، زمان‌بندی مجدد سیگنال، برابرسازی ورودی تطبیقی و تأکید خروجی را برای جبران اختلالات کانال فراهم می‌کند. این ماژول به طور خودکار پیکربندی فیبر متصل شده را تشخیص می‌دهد و با اتصال 4 کاناله با سرعت کامل 400 گیگابیت بر ثانیه کار می‌کند یا زمانی که فقط 2 کانال از طریق کابل‌های تقسیم‌کننده متصل هستند، به حالت 200 گیگابیت بر ثانیه کاهش می‌یابد.

5. سناریوهای کاربردی

• اتصالات NIC ConnectX-7 400 گیگابیت بر ثانیه به سوئیچ‌های Quantum-2/InfiniBand NDR
• اتصالات خوشه محاسباتی با کارایی بالا (HPC) و AI/ML
• معماری شبکه مرکز داده 400GbE spine-leaf
• زیرساخت مرکز داده و ابر مقیاس‌پذیر
• شبکه‌های منطقه ذخیره‌سازی نیازمند اتصالات با پهنای باند بالا

6. مشخصات فنی

7. مزایا و نکات فروش

• انعطاف‌پذیری پروتکل: به طور خودکار پروتکل‌های InfiniBand NDR و 400GbE Ethernet را بدون نیاز به پیکربندی تشخیص داده و با آن‌ها سازگار می‌شود.
• هوش دو سرعته: هنگام استفاده از کابل‌های تقسیم‌کننده 1:2، به طور خودکار به عملکرد 200 گیگابیت بر ثانیه کاهش می‌یابد و مصرف برق را تقریباً 40٪ کاهش می‌دهد.

• DDM جامع، نظارت بی‌درنگ بر دما، ولتاژ، توان TX/RX و جریان بایاس در هر خط را برای نگهداری فعال ارائه می‌دهد.
• قابلیت اطمینان پیشرفته: آزمایش‌های دقیق NVIDIA و کنترل کیفیت، عملکرد و طول عمر برتری را در مقایسه با راه‌حل‌های نوری جایگزین تضمین می‌کنند.

8. خدمات و پشتیبانی

این فرستنده و گیرنده توسط تضمین کیفیت و پشتیبانی فنی NVIDIA پشتیبانی می‌شود. ما این را با موجودی 10 میلیون دلاری خود برای تحویل سریع در سراسر جهان تکمیل می‌کنیم. تیم فنی ما مشاوره 24/7 را برای پشتیبانی و عیب‌یابی یکپارچه‌سازی ارائه می‌دهد و از عملکرد بهینه در محیط شبکه شما اطمینان حاصل می‌کند. ما یک توزیع‌کننده مجاز برای اجزای شبکه اصلی NVIDIA، از جمله این کابل فیبر نوری با کارایی بالا، هستیم.

9. سوالات متداول

س: تفاوت بین فرستنده‌ها و گیرنده‌های نوری DR4 و FR4 چیست؟
پاسخ: فرستنده‌ها و گیرنده‌های DR4 از فیبر تک حالته موازی با کانکتورهای MPO برای برد تا 500 متر استفاده می‌کنند، در حالی که FR4 از فناوری CWDM بر روی فیبر دوبلکس برای برد تا 2 کیلومتر استفاده می‌کند. DR4 معمولاً برای برنامه‌های داخل مرکز داده مقرون به صرفه‌تر است.

س: آیا این فرستنده و گیرنده را می‌توان با فیبر تک حالته و چند حالته استفاده کرد؟
پاسخ: خیر، MMS4X00-NS400 به طور خاص برای برنامه‌های فیبر تک حالته طراحی شده است. استفاده از آن با فیبر چند حالته منجر به از دست رفتن سیگنال قابل توجه و عملکرد غیرقابل اعتماد می‌شود. همیشه از کابل فیبر نوری تک حالته تایید شده استفاده کنید.

س: ویژگی دو سرعته چگونه کار می‌کند؟
پاسخ: هنگامی که با یک کابل تقسیم‌کننده 1:2 (مانند سری MFP7E40) متصل می‌شود، فرستنده و گیرنده به طور خودکار تشخیص می‌دهد که فقط 2 کانال متصل هستند و عملکرد را به حالت 200 گیگابیت بر ثانیه کاهش می‌دهد و همزمان مصرف برق را از 9 وات به 5.5 وات کاهش می‌دهد.

10. احتیاط‌ها

• همیشه از کابل‌های متقاطع MPO-12/APC توصیه شده توسط NVIDIA (سری MFP7E30) برای عملکرد بهینه استفاده کنید.
• قبل از نصب، از تمیز کردن مناسب کانکتورهای MPO اطمینان حاصل کنید تا از آلودگی که باعث 80٪ از مشکلات پیوند می‌شود، جلوگیری شود.
• کانکتورهای APC (سبز) را با کانکتورهای UPC (آبی) مخلوط نکنید زیرا با هم سازگار نیستند.
• در محدوده دمای مشخص شده 0°C تا 70°C برای عملکرد قابل اعتماد کار کنید.
• این محصول لیزر کلاس 1 در شرایط عملیاتی عادی ایمن است اما نباید جدا شود.
• فرستنده و گیرنده و کابل فیبر غیرفعال مرتبط را با احتیاط جابجا کنید تا از آسیب به رابط‌های نوری جلوگیری شود.
