NVIDIA MFS1S50-H010V 200G به 2x100G QSFP56 فعال کابل قطعات نوری

خلاصه ی محصول

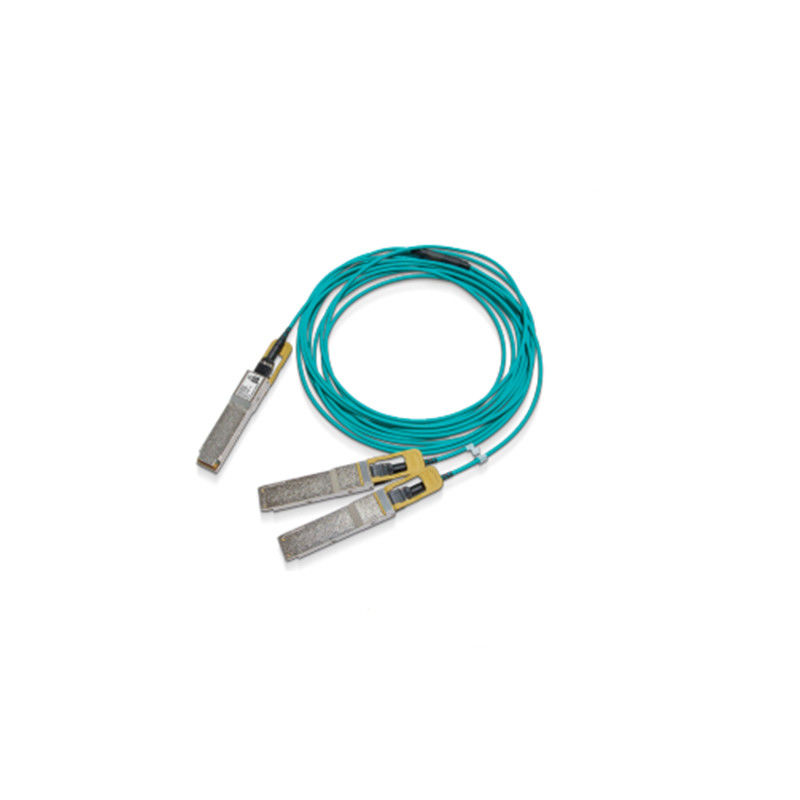

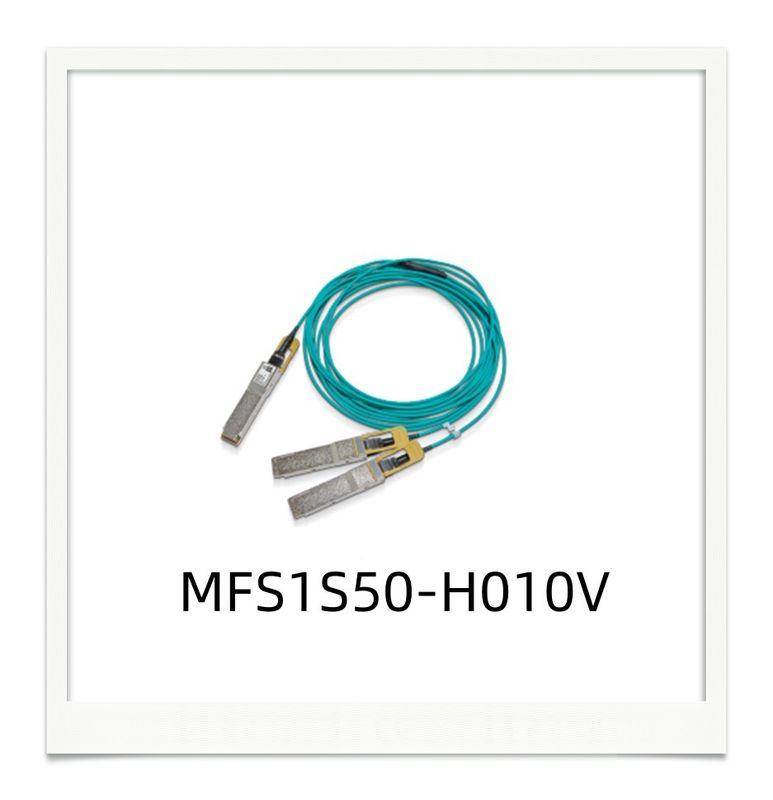

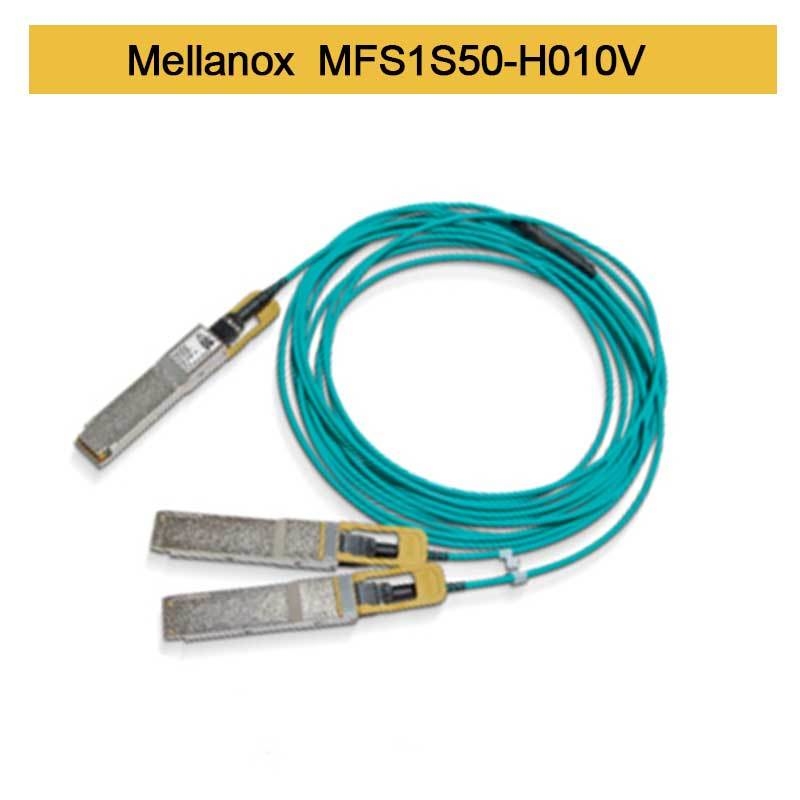

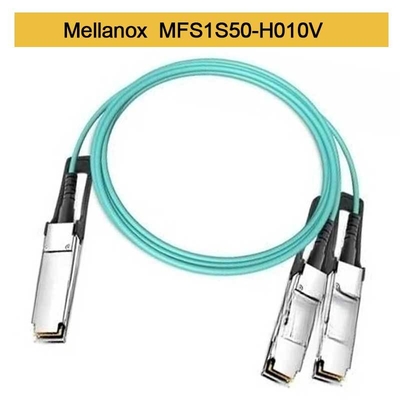

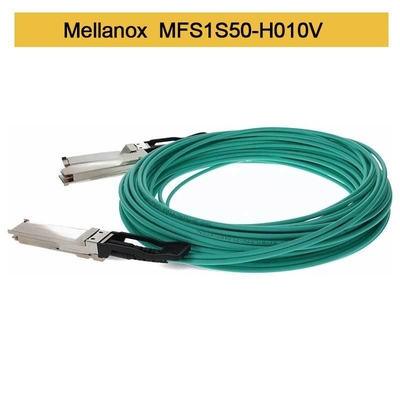

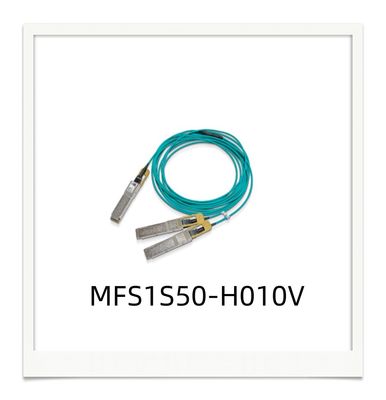

NVIDIA® MFS1S50-H010V یک کابل نوری فعال (AOC) با عملکرد بالا و مقرون به صرفه است که برای نسل بعدی ارتباطات مرکز داده طراحی شده است.کابل فیبر نورییک پورت 200 گیگابایت در ثانیه را به دو کانال مستقل 100 گیگابایت در ثانیه تقسیم می کند، که معماری شبکه انعطاف پذیر و کارآمد را امکان پذیر می کند. این یک جزء ضروری برای سیستم های InfiniBand HDR و 200GbE با سرعت بالا است.,ارائه اتصال قابل اعتماد و کم تاخیر بین سوئیچ ها و سرورها.کابل فیبر غیرفعالجایگزین یک راه حل فعال و با کارایی بالا برای محیط های سخت را ارائه می دهد.

ویژگی های کلیدی

• انتقال اطلاعات با سرعت بالا:از 200Gb / s InfiniBand HDR و 200GbE پشتیبانی می کند و به کانال های 2x100Gb / s HDR100 یا 100GbE تقسیم می شود.
• تاخیر کم و قدرت کم:طراحی شده برای حداقل تاخیر سیگنال و مصرف انرژی معمولی تنها 4.5W در انتهای 200G.
• کیفیت عالی و قابلیت اطمینان:با کنترل کیفیت سختگیرانه NVIDIA برای عملکرد فوق العاده خارج از جعبه و دوام بلند مدت ساخته شده است.
• طراحی قابل وصل کردن گرم:آسان نصب و نگهداری بدون خاموش کردن عملیات سیستم را تسهیل می کند.
• دامنه گسترده:از طول پیوندهای تا 30 متر در فیبر چند حالت (MMF) پشتیبانی می کند.

تکنولوژی اصلی و استانداردها

MFS1S50-H010V AOC از فناوری پیشرفته VCSEL (Vertical Cavity Surface-Emitting Laser) و مدل سازی PAM4 برای دستیابی به نرخ داده های بالا استفاده می کند.تضمین قابلیت همکاری گستردهمشخصات کلیدی عبارتند از:

• فاکتور فرم:QSFP56 تا 2x QSFP56
• استانداردهای تطابق:SFF-8665 (QSFP56) ، SFF-8636 (I2C Management Interface) ، IBTA IB HDR، 200GbE
• نرخ داده:200 گیگابایت در ثانیه تا 2 × 100 گیگابایت در ثانیه
• تشخيص:نظارت کامل دیجیتال تشخیصی (DDM) برای چک های سلامت در زمان واقعی (دما، ولتاژ، قدرت TX/RX در هر خط).

اصل کار

این کابل فعال قطعات نوری به عنوان یک کنورتر رابط هوشمند عمل می کند. یک پای QSFP56 واحد سیگنال 200Gb / s را دریافت می کند.که سپس تقسیم می شود و به سیگنال های نوری تبدیل می شود که از طریق چهار جفت فیبر چند حالت منتقل می شوددر دو طرف QSFP56، این سیگنال های نوری به دو سیگنال الکتریکی 100Gb / s جداگانه تبدیل می شوند.یک EEPROM یکپارچه در هر کانکتور اطلاعات حیاتی محصول و نظارت بر وضعیت را از طریق رابط I2C به سیستم میزبان ارائه می دهد، امکان مدیریت پیشرفته و رفع مشکل را فراهم می کند.

کاربردهای معمول

MFS1S50-H010Vکابل فیبر نوریایده آل برای محیط های محاسباتی با عملکرد بالا است که نیاز به استفاده کارآمد از پورت و مقیاس پذیری دارند.

• اتصال مرکز اطلاعات:اتصال یک سوئیچ بالا از قفسه (ToR) به دو سوئیچ یا سرور برگ.
• محاسبات با عملکرد بالا (HPC):ساخت خوشه ها برای تحقیقات علمی، مدل سازی مالی و آموزش هوش مصنوعی.
• زیرساخت ابر:بهبود اتصال در داخل و بین مراکز داده ابر برای برنامه های کاربردی هیپراسکیل.
• جمع آوری شبکه:جمع آوری موثر چندین جریان 100G به یک لینک 200G با پهنای باند بالاتر.

مشخصات و راهنمای انتخاب

مزیت های رقابتی

• بهینه ساز تراکم:به طور موثر ظرفیت پورت را با تبدیل یک پورت 200G به دو پورت 100G دو برابر می کند و سرمایه گذاری سوئیچ را به حداکثر می رساند.
• تضمین عملکرد:آزمایش تولید دقیق را برای اطمینان از یکپارچگی سیگنال برتر و نرخ کم خطا در مقایسه با بسیاری ازکابل فیبر غیرفعالراه حل ها
• بهره وری انرژی:راه حل کم مصرف در هر گیگابیت را نسبت به استفاده از چند ترانسسیور و کابل جداگانه ارائه می دهد.
• استفاده آسان:یک راه حل از پیش پایان یافته و پلاگ و پلی پیچیدگی و نقاط احتمالی شکست مرتبط با نوری های جداگانه و کابل های پچ را از بین می برد.

خدمات و پشتیبانی

ما پشت محصولاتمان با یک بسته خدمات جامع ایستاده ایم.کابل فیبر نوریمحصولات ما شامل یک گارانتی استاندارد هستند. ما یک موجودی گسترده را حفظ می کنیم، از جمله اینکابل فیبر غیرفعالجایگزین، برای ارسال سریع. تیم پشتیبانی فنی اختصاصی ما در دسترس است تا مشاوره قبل از فروش و رفع مشکل پس از فروش را ارائه دهد، اطمینان حاصل شود که شبکه شما در عملکرد بالا کار می کند.

سوالات متداول (FAQ)

سوال: تفاوت بین یک کابل AOC و یک کابل DAC منفعل چیست؟
A: یک کابل نوری فعال (AOC) از فیبر نوری و گیرنده های داخلی برای تبدیل سیگنال های الکتریکی به نور استفاده می کند، که اجازه می دهد تا فاصله های طولانی تر (تا 30 متر) و وزن کمتری داشته باشد.یک کابل مس اتصال مستقیم غیر فعال (DAC) یک محلول مس محدود به فاصله های کوتاه تر (~ 3-5m) است و بیشتر در برابر تداخل الکترومغناطیسی حساس است.

سوال: آیا این کابل با پورت های سوئیچ 100GbE QSFP28 من سازگار است؟
A: نه، این کابل نیاز به پورت های QSFP56 دارد، که از نظر الکتریکی سازگار هستند اما برای نرخ داده های بالاتر طراحی شده اند. همیشه مشخصات پورت را با سازنده سوئیچ خود بررسی کنید.

سوال: آیا می توانم به طور مستقل از یکی از 100 گیگابایت/ ثانیه استفاده کنم؟
ج: نه، هر دو پای 100Gb / s باید به دستگاه های فعال متصل شوند تا کل لینک برای شروع و عملکرد صحیح کار کند.

س: آیا این کابل از نظارت دیجیتال تشخیصی (DDM) پشتیبانی می کند؟
A: بله، این قابلیت DDM کامل، از جمله دمای، ولتاژ، جریان تعصب TX و نظارت بر قدرت RX / TX برای هر خط را فراهم می کند، که از طریق رابط I2C قابل دسترسی است.

احتیاط های مهم

• دستکاری:همیشه در هنگام استفاده از یک بند مچ دست ESD استفاده کنید. وقتی که پورت ها استفاده نمی شوند، کلاه های حفاظتی گرد و غبار را نگه دارید تا از آلودگی جلوگیری شود.
• شعاع خم:از خم کردن کابل فراتر از حداقل شعاع خم 30 میلی متر برای جلوگیری از آسیب به فیبر داخلی اجتناب کنید.
• سازگاری:قبل از خرید، سازگاری با سوئیچ و سخت افزار سرور خاص خود را تأیید کنید.
• تمیز کردن:اگر تمیز کردن لازم باشد، فقط از ابزار و روش های تمیز کردن فیبر نوری مورد تایید استفاده کنید. از مایعات استفاده نکنید.
• محیط زیست:برای محیط های کنترل شده مرکز داده طراحی شده است. دمای عملیاتی باید بین 0 °C تا 70 °C حفظ شود.
