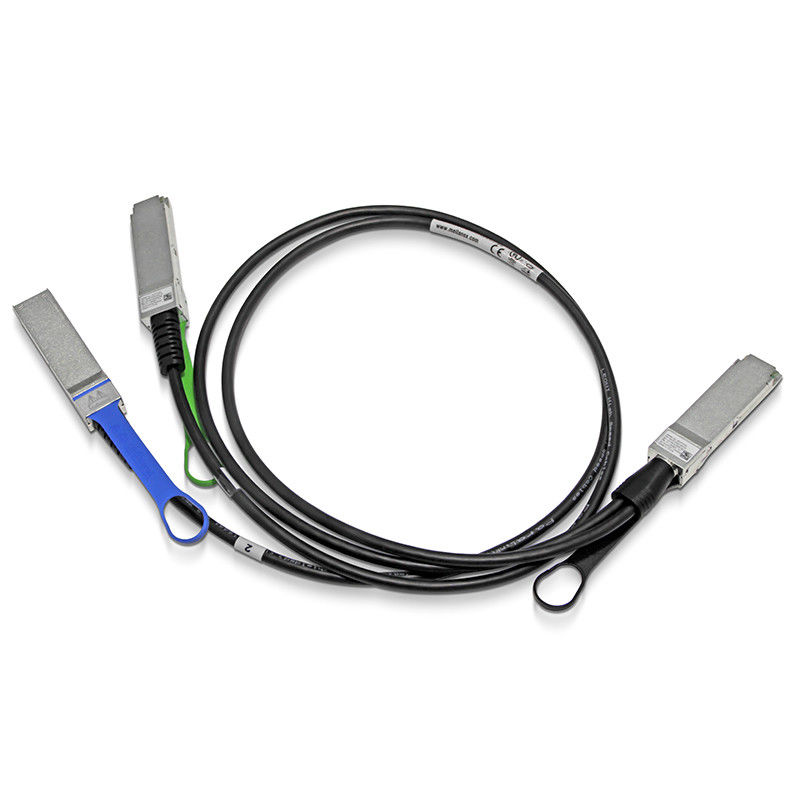

کابل شکاف DAC MCP7H50-H002R26 IB HDR 200Gb/S به 2x100Gb/S 2m
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MCP7H50-H002R26 |
| مدرک: | MCP7H50-H002R26.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |

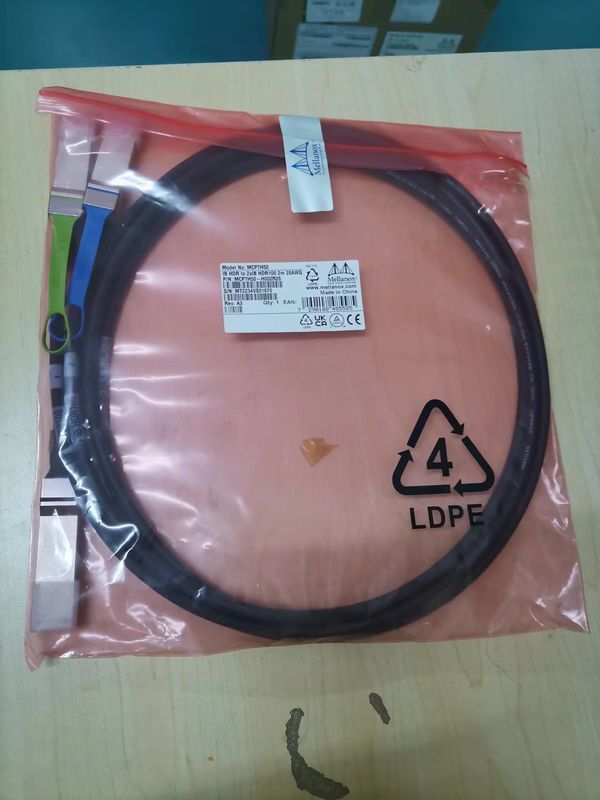

| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | انبار | ضمانت: | 1 سال |
|---|---|---|---|
| وضعیت: | جدید و اصلی | فناوری: | بی نهایت |
| نوع: | کابل AOC Mellanox | طول کابل: | 2 متر |
| برجسته کردن: | کابل شکاف DAC MCP7H50-H002R26,کابل شکاف DAC 200Gb/S,کابل DAC ملانوکس 2 متر |
||
توضیحات محصول
Mellanox MCP7H50-H002R26: کابل تقسیم کننده HDR 200G با چگالی بالا به کابل تقسیم کننده HDR 100G دوگانه
ویژگی های عملکرد برتر
- ✓ 200Gb / s پهنای باند HDR را به دو کانال 100Gb / s HDR100 تقسیم می کند
- ✓ از مدل سازی پیشرفته PAM4 برای یکپارچگی سیگنال برتر استفاده می کند
- ✓ مصرف انرژی بسیار کم (<0.1W) هزینه های عملیاتی را کاهش می دهد
- ✓ طراحی قابل اتصال گرم امکان نگهداری سیستم را فراهم می کند
- ✓ ساخت سازگار با محیط زیست با ژاکت LSZH و مواد بدون هالوجن
خلاصه ی محصول
Mellanox MCP7H50-H002R26 نشان دهنده یک دستگاه پیشرفتهکابل فیبر غیرفعالجایگزین، طراحی شده برای تبدیل یک پورت HDR InfiniBand 200Gb / s به دو اتصال مستقل 100Gb / s HDR100.این راه حل Direct Attach Copper (DAC) با کارایی بالا، به مراکز داده یک سیستم کارآمد انرژی می دهد.، روش مقرون به صرفه برای گسترش اتصال بدون به خطر انداختن سرعت یا قابلیت اطمینان است.
مشخصات فنی
| مشخصات | ارزش |
|---|---|
| مدل محصول | MCP7H50-H002R26 |
| نرخ داده | 200G HDR به 2×100G HDR100 |
| نوع کابل | مس متصل مستقیم (DAC) |
| طول | 2 متر ±0.05 متر |
| کانکتورها | QSFP56 به 2×QSFP56 |
| اندازه گيري سيم | 26 AWG |
| مصرف برق | <0.1W |
| دمای کار | از 0°C تا 70°C |
| رعایت | InfiniBand HDR، SFF-8665, SFF-8636, RoHS |
تکنولوژی پیشرفته
این نوآوریکابل فیبر غیرفعالاین راه حل از تکنولوژی تعدیل PAM4 4 × 50Gb / s استفاده می کند و یکپارچگی سیگنال استثنایی را در تمام کانال های متصل تضمین می کند.مجموعه کابل با استانداردهای HDR انجمن تجارت InfiniBand (IBTA) مطابقت دارد و شامل مشخصات SFF-8665 و SFF-8636 برای ادغام و مدیریت بی نقص از طریق رابط I2C است.
اصول عملیاتی
MCP7H50-H002R26 به عنوان یک پل الکتریکی منفعل عمل می کند.هدایت هوشمندانه سیگنال های با سرعت بالا از یک کانکتور QSFP56 (که از 200G HDR پشتیبانی می کند) به دو کانکتور QSFP56 جداگانه (هر کدام از 100G HDR100 پشتیبانی می کند). این پیچیدهکابل فیبر غیرفعالalternative maintains signal integrity through precisely impedance-matched copper conductors (100Ω characteristic impedance) and advanced shielding technologies that minimize crosstalk and electromagnetic interference.
سناریوهای کاربرد
این راه حل اتصال با کارایی بالا برای موارد زیر مناسب است:
- معماری ستون فقرات مرکز داده های هیپراسکیل
- خوشه های محاسبات با عملکرد بالا (HPC)
- زیرساخت های هوش مصنوعی و یادگیری ماشین
- شبکه های منطقه ذخیره سازی (SAN) و ذخیره سازی متصل به شبکه (NAS)
- سیستم های معاملاتی مالی که نیاز به تاخیر بسیار کم دارند
مزیت های رقابتی
MCP7H50-H002R26 مزایای متمایزی نسبت به کابل های نوری فعال و راه حل های مس نسل قبلی دارد:
- بهره وری هزینه:تقریبا ۳۰ تا ۴۰ درصد کمتر از راه حل های نوری فعال معادل
- صرفه جویی در انرژی:مصرف کمتر از 0.1W در مقایسه با 1.5-2.5W برای کابل های فعال
- اعتبار بالا:طراحی غیرفعال اجزای فعال را که می توانند شکست بخورند از بین می برد
- تاخیر کم:انتقال سیگنال الکتریکی کمترین تاخیر را نسبت به تبدیل نوری فراهم می کند
- مزایای زیست محیطی:جاکت LSZH و ساخت بدون هالوجن ایمنی را بهبود می بخشد
خدمات و پشتیبانی
Mellanox پشتیبانی جامع برای MCP7H50-H002R26 را ارائه می دهد، از جمله:
- گارانتی محدود یک ساله برای سخت افزار که نقص مواد و کار را پوشش می دهد
- پشتیبانی فنی جهانی با کمک های تخصصی برای چالش های ادغام
- خدمات پیکربندی سفارشی برای استقرار در مقیاس بزرگ
- اجراء سفارشات معمول در عرض ۲ تا ۴ هفته بسته به مقدار
پرسش های مکرر
سوال: حداکثر فاصله پشتیبانی شده توسط این راه حل DAC چیست؟
A: MCP7H50-H002R26 برای برنامه های کوتاه مدت تا 3 متر بهینه شده است، که آن را برای اتصال در مقیاس قفسه و قفسه های مجاور ایده آل می کند.
س: آیا این کابل با تجهیزات غیر ملانکس سازگار است؟
پاسخ: در حالی که برای سیستم های Mellanox بهینه شده، اینکابل فیبر غیرفعالگزینه جایگزین مطابق با استانداردهای صنعت است و به طور کلی با تجهیزات سایر فروشندگان که از InfiniBand HDR و رابط های سازگار QSFP56 پشتیبانی می کنند سازگار است.
س: نام "R26" در شماره مدل نشان می دهد چه چیزی؟
A: "R26" اندازه سیم کابل (26 AWG) و رنگ کشش رنگین کمان را برای شناسایی آسان در محیط های با تراکم بالا مشخص می کند.
دستورالعمل نصب و استفاده
برای اطمینان از عملکرد بهینه و طول عمر:
- حداقل شعاع خم 34mm برای خم های تک و 68mm برای خم های مکرر حفظ
- از خم های تیز به ویژه در نزدیکی رابط های اتصال اجتناب کنید
- اطمینان از احتیاط های مناسب ESD در هنگام دستکاری و نصب
- بررسی سازگاری با سیستم میزبان و درایورها
- فقط در محدوده دمای مشخص شده و رطوبت کار کنید
- به طور منظم قبل از نصب کانکتورها را برای بقایای یا آسیب بررسی کنید
