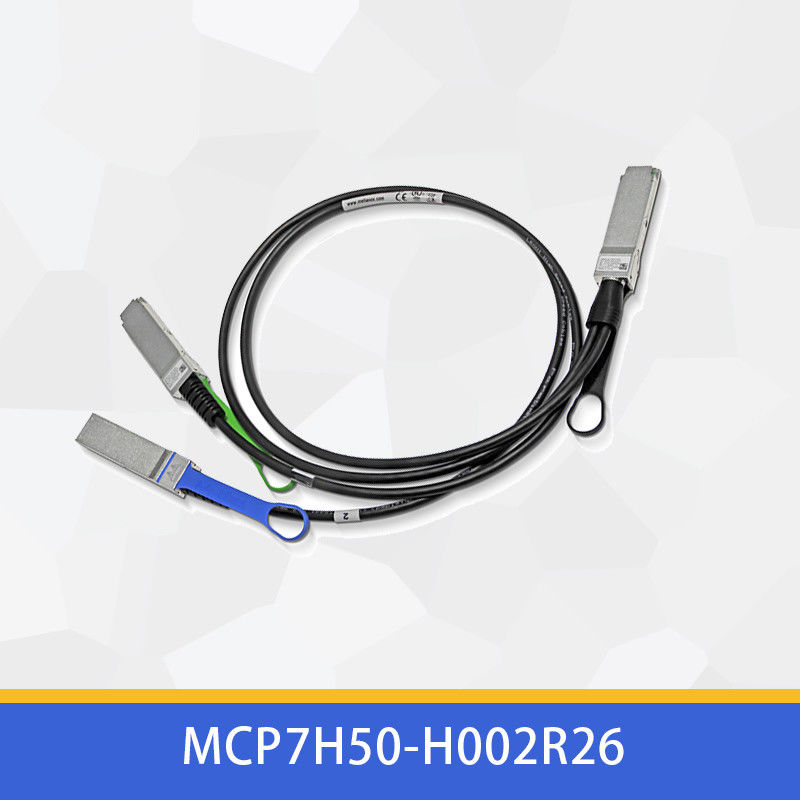

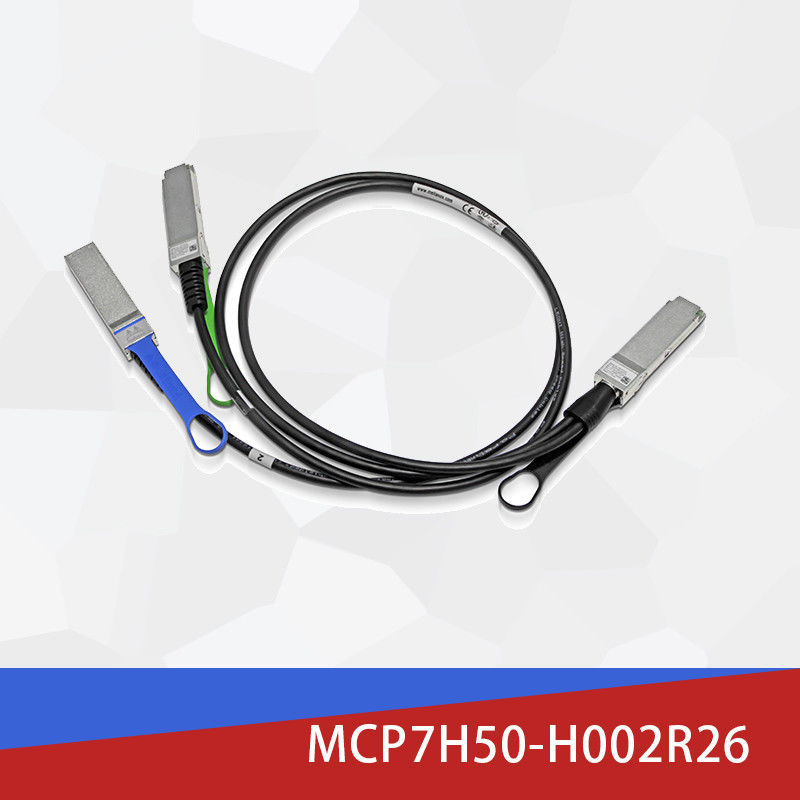

Mellanox MCP7H50-H002R26: راه حل پیشرفته 200G HDR به دوگانه 100G HDR100 Splitter

خلاصه ی فنی

Mellanox MCP7H50-H002R26 نشان دهنده یک راه حل پیچیده اتصال است که به عنوان یک جایگزین با عملکرد بالا برای سنتیکابل فیبر غیرفعالاین تقسیم کننده Direct Attach Copper (DAC) به طور کارآمد یک پورت InfiniBand HDR 200Gb/s را به دو اتصال HDR100 100Gb/s جداگانه تبدیل می کند،ارائه مراکز داده با تعادل بهینه عملکرد، بهره وری از انرژی و بهره وری از هزینه برای محیط های شبکه با چگالی بالا.

مشخصات فنی

تطبیق تکنولوژی پیشرفته

این نوآوریکابل فیبر غیرفعالجایگزین استفاده از نوین 4 × 50Gb / s PAM4 فن آوری تعدیل، ارائه یکپارچگی سیگنال استثنایی در سراسر تمام کانال های انتقال. The solution fully complies with InfiniBand Trade Association (IBTA) HDR standards and incorporates SFF-8665 and SFF-8636 specifications for seamless integration and comprehensive management via I²C interface، ارائه یک جایگزین قوی برای سیستم های فیبر نوری سنتی.

روش عملیاتی

MCP7H50-H002R26 به عنوان یک پل الکتریکی هوشمند و غیرفعال عمل می کند.هدایت سریع سیگنال های با سرعت بالا از یک کانکتور QSFP56 (که از 200G HDR پشتیبانی می کند) به دو کانکتور مستقل QSFP56 (هر کدام از 100G HDR100 پشتیبانی می کند). این پیچیدهکابل فیبر غیرفعالreplacement maintains exceptional signal integrity through precision impedance-matched copper conductors (100Ω characteristic impedance) and advanced shielding technologies that effectively minimize crosstalk and electromagnetic interference، تضمین انتقال قابل اعتماد داده ها.

برنامه های کاربردی

این راه حل اتصال با تراکم بالا برای نیازهای زیرساخت های مدرن مناسب است:

تفاوت رقابتی

MCP7H50-H002R26 مزایای قابل توجهی نسبت به کابل های نوری فعال و راه حل های مس نسل قبلی دارد:

• کارایی اقتصادی:تقریباً 35 تا 45 درصد کاهش هزینه را در مقایسه با راه حل های مشابه نوری فعال فراهم می کند
• بهینه سازی قدرت:مصرف کمتر از 0.1W در مقایسه با 2-3W برای کابل های نوری فعال
• اعتبار بالا:طراحی منفعل نقاط شکست مرتبط با اجزای فعال را از بین می برد
• تاخیر کم:انتقال سیگنال الکتریکی با تاخیر کمتر از سیستم های تبدیل نوری ارائه می دهد
• ایمنی محیط زیست:جاکت LSZH و ساخت بدون هالوجن استانداردهای ایمنی تاسیسات را بهبود می بخشد
• مدیریت حرارتی:مصرف انرژی کاهش یافته نیاز به خنک سازی در پیکربندی های متراکم را کاهش می دهد

خدمات پشتیبانی

Mellanox زیرساخت های پشتیبانی جامع برای MCP7H50-H002R26 را فراهم می کند:

• گارانتی محدود یک ساله برای مواد و نقص های ساخت
• شبکه پشتیبانی فنی جهانی با کمک های تخصصی برای چالش های ادغام
• خدمات پیکربندی سفارشی برای سناریوهای استقرار در مقیاس بزرگ
• اجراء سفارش استاندارد در عرض 2-3 هفته با گزینه های سریع در دسترس
• خدمات تأیید سازگاری برای محیط های ناهمگن

پرسش های مکرر

دستورالعمل نصب

برای اطمینان از عملکرد بهینه و طول عمر:

• حداقل شعاع خم 34mm برای خم های تک و 68mm برای خم های مکرر حفظ
• از خم های تیز اجتناب کنید، به ویژه در نزدیکی رابط های اتصال که در آن استرس متمرکز است
• اجرای احتیاط های مناسب ESD در طول روش های دستکاری و نصب
• قبل از استقرار، سازگاری با نرم افزار سیستم میزبان و نسخه های درایور را بررسی کنید.
• کار کردن به شدت در محدوده دمای مشخص شده (0°C تا 70°C) و رطوبت (5% تا 85%)
• به طور منظم قبل از نصب و در طول چرخه های نگهداری، اتصال دهنده ها را برای بقایای یا آسیب بررسی کنید.

مشخصات شرکت

"ملانوکس تکنالوژیز" که اکنون بخشی جدایی ناپذیر از شرکت "نویدیا" است، پیشگام شناخته شده جهانی در راه حل های اتصال با عملکرد بالا است.ما نوآوری در فناوری های اترنت و InfiniBand را هدایت کرده ایم که به طور قابل توجهی عملکرد و کارایی مرکز داده را تسریع می کندنمونه کارها جامع شبکه ما به بازارهای متنوعی از جمله محاسبات با عملکرد بالا، زیرساخت های ابری، مراکز داده های سازمانی و سیستم عامل های هوش مصنوعی خدمت می کند.تعهد بی وقفه Mellanox به کیفیت و پیشرفت تکنولوژیک محصولات ما را به عنوان راه حل اتصال انتخابی برای سخت ترین محیط های کامپیوتری جهان تاسیس کرده است، ارائه قابلیت اطمینان و عملکرد بی نظیر در جایی که مهم است.
