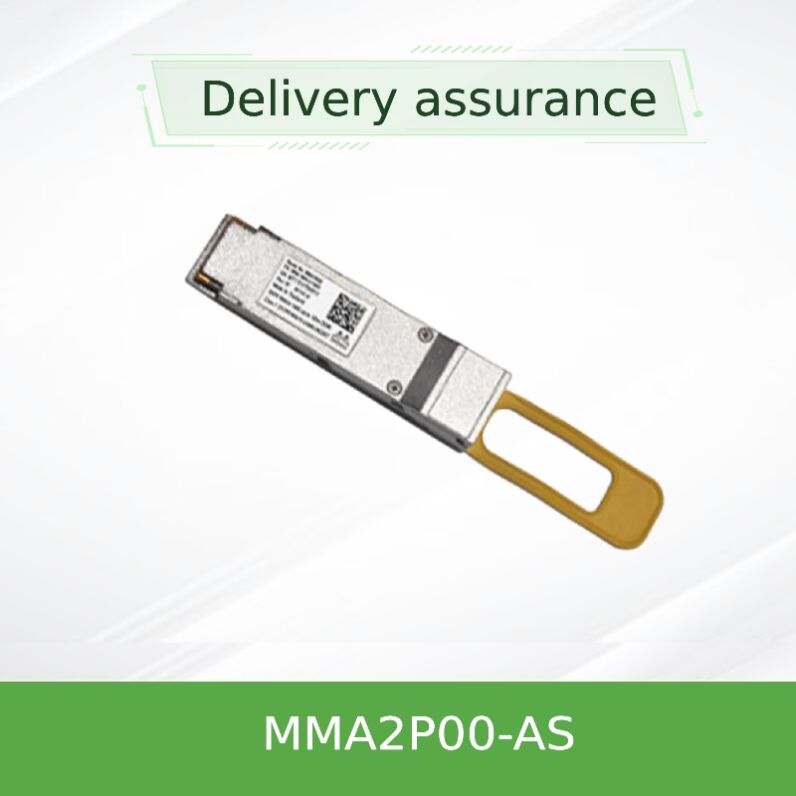

فرستنده-گیرنده نوری مالتیمود Mellanox MMA2P00-AS 25GbE SR SFP28
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MMA2P00-AS |
| مدرک: | MMA2P00-AS.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| وضعیت: | جدید و اصلی | در دسترس بودن: | سهام |
|---|---|---|---|
| تکنولوژی: | اترنت | حداکثر سرعت: | 25 گرم |
| نوع رابط: | SFP28 | فرستنده فرستنده: | تا 100 متر |
| برجسته کردن: | فرستنده-گیرنده نوری مالتیمود Mellanox 25GbE SR,فرستنده-گیرنده مالتیمود SFP28,فرستنده-گیرنده Mellanox MMA2P00-AS,SFP28 multi-mode transceiver,Mellanox MMA2P00-AS transceiver |
||
توضیحات محصول
Mellanox MMA2P00-AS یک گیرنده نوری SFP28 قابل اتصال با عملکرد بالا است که برای شبکه های 25 گیگابیت اترنت طراحی شده است.این قطعه اتصال نوری حیاتی رابط الکتریکی یک سوئیچ میزبان یاکارت شبکهبه یک زیرساخت فیبر چند حالت (MMF) طراحی شده برای مراکز داده و برنامه های کاربردی سازمانی که نیاز به اتصال قابل اعتماد و با سرعت بالا در مسافت های کوتاه تا متوسط دارند،این فرستنده یکپارچگی سیگنال استثنایی و بهره وری انرژی را ارائه می دهد.
که در طول موج 850nm کار می کند، به عنوان یک بلوک اساسی برای دسترسی به سرور های مدرن 25G و لایه های سوئیچینگ عمل می کند،طراحی شده برای کار بدون مشکل با یک اکوسیستم گسترده از Mellanox و تجهیزات مبتنی بر استانداردها به عنوان یک بخش کلیدی ازکارت شبکهاستراتژی ارتقاء یا استفاده.
- اتصال با سرعت بالا:پشتیبانی از نرخ داده تا 25.78125 GBd در هر کانال برای برنامه های 25GbE
- زمان بازپرداخت انعطاف پذیر:ویژگی های Clock و Data Recovery (CDR) قابل انتخاب کاربر برای هر دو مسیر ارسال و دریافت، بهینه سازی کیفیت سیگنال برای عملیات 25Gb / s
- کنترل سيگنال پیشرفته:شامل یک برابر کننده ورودی قابل برنامه ریزی در فرستنده و دامنه خروجی قابل برنامه ریزی / تأکید قبلی در گیرنده برای عملکرد برتر پیوند است
- کار با کم مصرف:از بین بردن قدرت معمولی تنها 0.7W با فعال کردن زمان بندی مجدد است، که با مشخصات SFP28 Power Level 1 مطابقت دارد
- دامنه گسترده:پشتیبانی از پیوندهای تا 100 متر در OM4 و 70 متر در OM3 فیبر چند حالت در سرعت کامل 25Gb / s
- مدیریت جامع:کاملا مطابق با SFF-8472، ارائه نظارت دیجیتال تشخیصی (DDM) از طریق یک رابط استاندارد I2C برای نظارت بر دمای زمان واقعی، ولتاژ و قدرت نوری
این گیرنده از تکنولوژی مدار یکپارچه اختصاصی Mellanox برای دستیابی به عملکرد بالا با مصرف انرژی کم استفاده می کند.کاملا با مشخصات SFF-8402 برای فاکتور فرم و کانکتور SFP28 مطابقت دارد.
در سمت شبکه، این استاندارد IEEE 802.3bm را برای 25GBASE-SR برآورده می کند و همچنین با 10GBASE-SR سازگار است، که یک مسیر مهاجرت بدون مشکل را ارائه می دهد.mq9700اجزای سری، از جمله اپتیک هایی مثل این، به خاطر رعایت پروتکل های سختگیرانه صنعت شناخته شده اند.اطمینان از قابلیت همکاری در محیط های فروشنده های مخلوط و تبدیل آنها به یک انتخاب قابل اعتماد برای هرکارت شبکهراه حل اتصال
MMA2P00-AS به عنوان یک کنورتر الکترو اپتیکال دو طرفه عمل می کند. در سمت میزبان (برقی) ، سیگنال های الکتریکی با سرعت بالا را ازکارت نیکدر داخل، این سیگنال ها می توانند قبل از استفاده برای هدایت یک فرستنده VCSEL 850nm (Laser Emitting Surface Emitting Laser) ، دوباره تنظیم و مشروط شوند.
لیزر سیگنال الکتریکی را به سیگنال نوری تبدیل می کند که از طریق یک کانکتور LC به یک فیبر چند حالت ارسال می شود.یک گیرنده نوری (فوتودیود) پالس های نور ورودی را از فیبر جفت شده به سیگنال های الکتریکی تبدیل می کند، که سپس برابر می شوند و به میزبان ارسال می شوند. کل این فرآیند از طریق کنترل کننده داخلی و رابط I2C مدیریت و نظارت می شود.
این ترانسسیور برای ایجاد لینک های مقرون به صرفه و پهنای باند بالا در مراکز داده، هسته های شبکه شرکت و خوشه های محاسباتی با عملکرد بالا ایده آل است.سناریوهای معمول استفاده عبارتند از::
- اتصال سوئیچ های بالای راک (ToR) به سرورهای دارای قابلیت 25G در همان یا راک های مجاور
- ارائه لینک های میان سوئیچ (ISLs) برای معماری شبکه های ستون فقرات 25GbE بر روی کارخانه فیبر OM3 / OM4 موجود
- ارتقاء ارتباطات 10G به 25G با استفاده از زیرساخت های فیبر چند حالت برای افزایش تراکم پهنای باند
- به عنوان رابط نوری برای Mellanox با عملکرد بالاکارت شبکهتجهیزات در گره های ذخیره سازی و سرور
| ویژگی | ارزش |
|---|---|
| شماره مدل | MMA2P00-AS |
| فاکتور فرم | SFP28 |
| رابط | دو لوله LC دوبلکس |
| طول موج | 850nm |
| حداکثر سرعت داده | 25.78125 GBd |
| حداکثر فاصله (OM4/25G) | 100 متر |
| مصرف برق (نوع w/ CDR) | 0.7 وات |
| دمای محیط کار | 0°C تا +70°C |
| رعایت | IEEE 802.3bm 25GBASE-SR، SFF-8402، SFF-8472 |
| شماره بخش | توضیحات | تفاوت اصلی |
|---|---|---|
| MMA2P00-AS | 25GbE SR SFP28، 850nm، تا 100m در OM4 | محدوده دمای استاندارد (0°C تا 70°C) |
| MMA2P00-ASHT | 25GbE SR SFP28، 850nm، تا 100m در OM4 | محدوده دمای گسترش یافته (0°C تا 85°C) |
- صداقت سيگنال برتر:ویژگی های retiming قابل انتخاب و برنامه ریزی قابل تنظیم به طور فعال سیگنال های الکتریکی و نوری را تمیز می کند، اطمینان از نرخ خطای بیت (BER) بهتر از 10-15، که برای ثبات بسیار مهم است.کارت نیکو کار با سوئیچ
- حفاظت از سرمایه گذاری و انعطاف پذیری:سازگاری عقب با 10GBASE-SR و توانایی غیرفعال کردن CDR برای نرخ های پایین تر امکان ادغام یکپارچه در زیرساخت های فیبر 10G موجود و ارتقای شبکه های آینده را فراهم می کند.انتخاب هوشمندانه ای برای گسترشکارت شبکهتوانایی ها
- بهره وری انرژی بهینه شده:این گیرنده که به طور معمول فقط 0.7 ولت مصرف می کند، به کاهش کل قدرت سیستم و بار حرارتی در مقایسه با جایگزین های با قدرت بیشتر کمک می کند و به کاهش هزینه های عملیاتی کمک می کند.
- قابل اعتماد بودن با دقت:مثل تمام اجزای موجود درmq9700سیستم زیست محیطی، آن را تحت آزمایش های گسترده تولید برای تضمین عملکرد خارج از جعبه و دوام طولانی مدت در محیط های مرکز داده های خواستار
- مدیریت شبکه هوشمند:پشتیبانی کامل از DDM، اپراتورهای شبکه را با نظارت بر وضعیت در زمان واقعی، امکان نگهداری فعال و رفع مشکل ساده می کند
فرستنده های نوری Mellanox LinkX توسط یکگارانتی سخت افزاری محدود یک ساله، که شامل تعمیر و یا تعویض نقص در مواد و کاریگری است. شبکه توزیع جهانی ما اطمینان از دسترسی قابل اعتماد را تضمین می کند.اسناد فنی جامع و دسترسی به پشتیبانی متخصص برای تسهیل یکپارچه سازی در زیرساخت شبکه شما فراهم می شود.
الف:تفاوت اصلی در محدوده دمای عملیاتی است. مدل استاندارد AS برای دمای 0 ° C تا 70 ° C مورد استفاده قرار می گیرد.نوع ASHT (درجات حرارت بالا) از طیف گسترده ای از 0 °C تا 85 °C پشتیبانی می کند، که آن را برای محیط هایی با خنک سازی کمتر کنترل شده یا دمای محیطی بالاتر مناسب می کند.
الف:بله. فرستنده از عملیات 10GBASE-SR پشتیبانی می کند. هنگامی که در 10Gb / s استفاده می شود، عملکرد بازیابی اطلاعات ساعت (CDR) به طور معمول خاموش می شود،و می تواند فاصله ای تا 100 متر را روی فیبر چند حالت OM3 به دست آورد.
الف:MMA2P00-AS با استانداردهای صنعتی (SFF-8402 ، IEEE 802.3bm) ساخته شده است. در حالی که برای عملکرد بهینه در تجهیزات Mellanox طراحی شده است ، باید با هر پورت استاندارد SFP28 سازگار باشد.ما همیشه توصیه می کنیم که سوئیچ خاص خود را بررسی کنید یاکارت نیکلیست سازگاری فروشنده قبل از خرید
الف:شما نیاز به یک کابل فیبر چند حالت LC به LC دارید. برای حداکثر فاصله در 25Gb / s، فیبر OM4 توصیه می شود (تا 100m). فیبر OM3 تا 70m در 25Gb / s را پشتیبانی می کند.همان کابل ها برای اتصال 10G استفاده می شوند..
- ایمنی لیزر:این یک محصول لیزر کلاس 1 است. آن را در شرایط عملیاتی طبیعی امن است اما به سوراخ نوری خیره نشوید و یا به فیبر متصل شوید در حالی که نگاه به پایان
- تخلیه الکترواستاتیک (ESD):همیشه از یک بند مچ دست ESD استفاده کنید یا هنگام نصب یا برداشتن آن از یک دستگاه، گیرنده را از طرف خود نگه دارید.کارت شبکهیا تغییر جهت جلوگیری از آسیب به اجزای حساس
- رابط های نوری تمیز:اطمینان حاصل کنید که کانکتورهای LC در گیرنده و کابل های پیچ فیبر قبل از جفت گیری تمیز و بدون گرد و غبار هستند تا از تخریب سیگنال و آسیب فیزیکی جلوگیری شود
- مدیریت حرارتی:جریان هوا را در اطراف قفس گیرنده بر روی سوئیچ یا میزبان خود مسدود نکنید. اطمینان حاصل کنید که محیط عملیاتی در محدوده دمای مشخص شده برای عملکرد قابل اعتماد باقی می ماند
- نصب قابل وصل شدن به حالت گرم:در حالی که گیرنده از اتصال گرم پشتیبانی می کند ، همیشه دستورالعمل های دستگاه میزبان خاص را برای وارد کردن یا حذف ماژول های SFP28 برای جلوگیری از فساد داده ها یا مشکلات سخت افزاری دنبال کنید
Mellanox Technologies، که اکنون بخشی از NVIDIA است، پیشگام در راه حل های اتصال با کارایی بالا برای سرورها، ذخیره سازی و زیرساخت های همگرایی بود.محصولات اترنت و InfiniBand این شرکت معیار سرعت را تعیین کرده اند، کارایی و هوش در مراکز داده در سراسر جهان، پیشرفت در هوش مصنوعی، تحقیقات علمی و محاسبات ابری را تقویت می کند.
