مبدل رابط شبکه Mellanox MAM1Q00A-QSA QSFP+ به SFP+
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MAM1Q00A-QSA |
| مدرک: | MAM1Q00A-QSA.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل شماره.: | MAM1Q00A-QSA | شکل: | وابسته به مکعب |
|---|---|---|---|
| قدرت: | قدرت تک 3.3 ولت | Dynamix QSA: | QSFP+ به SFP+ |
| دمای عملیاتی: | 0 ℃ - 70 | تکنیک: | CMIS |
| فناوری: | IB و پشتیبانی ETH | علامت تجاری: | غوغا |
| برجسته کردن: | SFP+ Adapter Network Interface,Mellanox QSFP+ to SFP+ Adapter,Mellanox QSFP+ to SFP+ Adapter |
||
توضیحات محصول

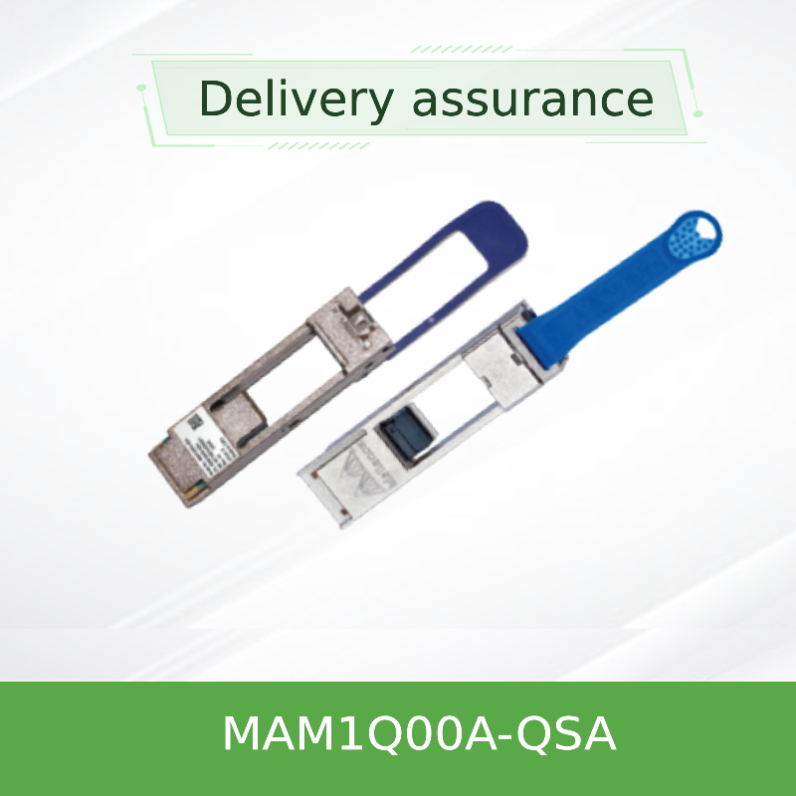

آداپتور Mellanox MAM1Q00A-QSA DynamiX QSFP+ به SFP+
تبدیل رابط شبکه با عملکرد بالا
آداپتور Mellanox DynamiX MAM1Q00A-QSA اتصال یکپارچه بین پورتهای QSFP+ چهار خطی و فرستندههای گیرنده یا کابلهای SFP+ تک خطی را فراهم میکند. این آداپتور شبکه نوآورانه، ادغام مقرون به صرفه فناوریهای مختلف رابط شبکه را در حالی که عملکرد و قابلیت اطمینان بهینه را حفظ میکند، امکانپذیر میسازد.
سازگاری چند فروشنده
با تمام فروشندگان اصلی ماژولهای نوری و کابلهای مسی متصل مستقیم کار میکند
مطابقت با استانداردها
انطباق کامل با QSFP+ MSA SFF-8436 و SFP+ MSA SFF-8418/8419
ویژگیهای محصول
مشخصات فیزیکی
- فاکتور فرم QSFP+ با محفظه SFP+
- مکانیسم قفل ایمن برای اتصالات قابل اعتماد
- طراحی امپدانس منطبق (امپدانس مشخصه 90-110Ω)
- ساخت مطابق با RoHS
- معماری با تلفات درج کم
ویژگیهای عملکرد
- قابلیت همکاری مستقل از فروشنده
- مسیر مستقیم به حافظه واحد SFP
- رابط مدیریت I²C مطابق با SFF-8636
- پشتیبانی از فرستندههای گیرنده 10GbE SFP+ و 1GbE SFP
- فناوری ثبت شده US patent #7934,959
استانداردها و پروتکلهای فنی
آداپتور شبکه MAM1Q00A-QSA پروتکلهای استاندارد صنعت را برای اطمینان از سازگاری گسترده پیادهسازی میکند:
- QSFP+ MSA SFF-8436 - انطباق با مشخصات Quad Small Form-factor Pluggable
- SFP+ MSA SFF-8418/8419 - توافقنامه چند منبع Small Form-factor Pluggable
- SFF-8636 - مشخصات رابط مدیریت برای خواندن دادههای فرستنده گیرنده SFP
- رابط مدیریت I²C - پروتکل ارتباطی استاندارد برای مدیریت دستگاه
- انطباق با RoHS - الزامات محدودیت مواد خطرناک را برآورده میکند
اصل عملیاتی
آداپتور DynamiX QSA به عنوان یک مبدل رابط فیزیکی و الکتریکی بین فاکتورهای فرم مختلف عمل میکند. آداپتور خط 1 رابط QSFP+ را مستقیماً به محفظه SFP+ متصل میکند، در حالی که سه خط باقیمانده در کانکتور QSFP+ متصل نمیمانند. این راهحل کارت شبکه هوشمند، یکپارچگی سیگنال را از طریق طراحی امپدانس منطبق و حداقل تلفات درج حفظ میکند.
آداپتور دسترسی مستقیم به حافظه فرستنده گیرنده SFP متصل شده را از طریق رابط مدیریت I²C فراهم میکند و امکان سازگاری کامل با سیستمهای مدیریت موجود و کارتهای رابط شبکه را فراهم میکند. این رویکرد تضمین میکند که فرستنده گیرنده یا کابل SFP+ متصل شده، گویی مستقیماً به یک پورت SFP+ بومی متصل شده است، عمل میکند.
سناریوهای کاربردی
مهاجرت مرکز داده
اتصال پورتهای QSFP+ سوئیچ 40GbE به پورتهای SFP+ NIC سرور 10GbE در طول ارتقاء زیرساختها، ارائه یک مسیر انتقال کارت شبکه انعطافپذیر.
ادغام چند فروشنده
فعال کردن اتصال بین تجهیزات از تولیدکنندگان مختلف که در آن انواع پورتها با هم مطابقت ندارند، به عنوان یک راهحل آداپتور شبکه جهانی عمل میکند.
مشخصات فنی
راهنمای انتخاب مدل
مزایای رقابتی
سازگاری جهانی
برخلاف راهحلهای خاص فروشنده، این آداپتور شبکه با تمام تولیدکنندگان اصلی ماژولهای نوری و کابلهای مسی متصل مستقیم کار میکند و انعطافپذیری بیسابقهای را در محیطهای چند فروشنده فراهم میکند.
قابلیت اطمینان اثبات شده
با فناوری ثبت شده و آزمایشهای جامع، این آداپتور کارت شبکه عملکرد و دوام ثابتی را در محیطهای شبکه پر تقاضا ارائه میدهد.
خدمات و پشتیبانی
- گارانتی: 1 سال گارانتی محدود سختافزار که تعمیر یا تعویض قطعات را پوشش میدهد
- موجودی: موجود در انبار با قابلیت ارسال فوری
- پشتیبانی فنی: مشاوره قبل از فروش جامع و کمک فنی پس از فروش
- تضمین کیفیت: آزمایش کامل برای برآورده کردن الزامات کیفیت سختگیرانه قبل از حمل و نقل
- سیاست بازگشت: 30 روز ضمانت رضایت با فرآیند بازگشت ساده
سوالات متداول
چه نوع فرستندههای گیرنده با MAM1Q00A-QSA سازگار هستند؟
آداپتور از فرستندههای گیرنده 10GbE SFP+ و 1GbE SFP که با توافقنامه چند منبع (MSA) فرستنده گیرنده Small Form-factor Pluggable (SFP) مطابقت دارند، پشتیبانی میکند. این دستگاه مستقل از فروشنده است و با تمام تولیدکنندگان اصلی ماژولهای نوری کار میکند.
آیا این آداپتور را میتوان با کابلهای مسی متصل مستقیم استفاده کرد؟
بله، MAM1Q00A-QSA از هر دو فرستنده گیرنده نوری و کابلهای مسی متصل مستقیم (DAC) با کانکتورهای SFP+ پشتیبانی میکند و آن را به یک لوازم جانبی کارت شبکه همه کاره برای نیازهای اتصال مختلف تبدیل میکند.
تفاوت بین مدلهای دمای استاندارد و گسترده چیست؟
MAM1Q00A-QSA استاندارد از 0 درجه سانتیگراد تا 70 درجه سانتیگراد کار میکند، در حالی که نسخه دمای گسترده MAM1Q00A-QSA_E از -10 درجه سانتیگراد تا 85 درجه سانتیگراد پشتیبانی میکند و آن را برای کاربردهای صنعتی و محیطهای سخت مناسب میکند.
آیا آداپتور به هیچ درایور یا پیکربندی خاصی نیاز دارد؟
خیر، آداپتور کاملاً غیرفعال است و نیازی به درایور یا پیکربندی ندارد. این یک تبدیل رابط فیزیکی و الکتریکی را فراهم میکند که برای تجهیزات متصل شده شفاف است.
دستورالعملهای نصب و عملیاتی
نکات مهم
- اطمینان حاصل کنید که ابعاد کارت پدل جفتشونده SFP+/SFP A10 (طول ناحیه حذف ماسک اجزای/لحیم) بیشتر از 6.0 میلیمتر باشد تا از آسیب در هنگام درج جلوگیری شود
- سعی نکنید فرستندههای گیرنده SFP را وارونه وارد کنید زیرا ممکن است به محفظه آداپتور آسیب برساند
- قبل از استقرار، سازگاری را با مدلهای خاص سوئیچ و کارت رابط شبکه تأیید کنید
- شرایط عملیاتی را در محدوده دما و رطوبت مشخص شده حفظ کنید
- در هنگام نصب و جابجایی از اقدامات احتیاطی ESD مناسب استفاده کنید
- برای کاربردهای دمای گسترده، نوع MAM1Q00A-QSA_E را که بهطور خاص برای محیطهای سخت طراحی شده است، انتخاب کنید
