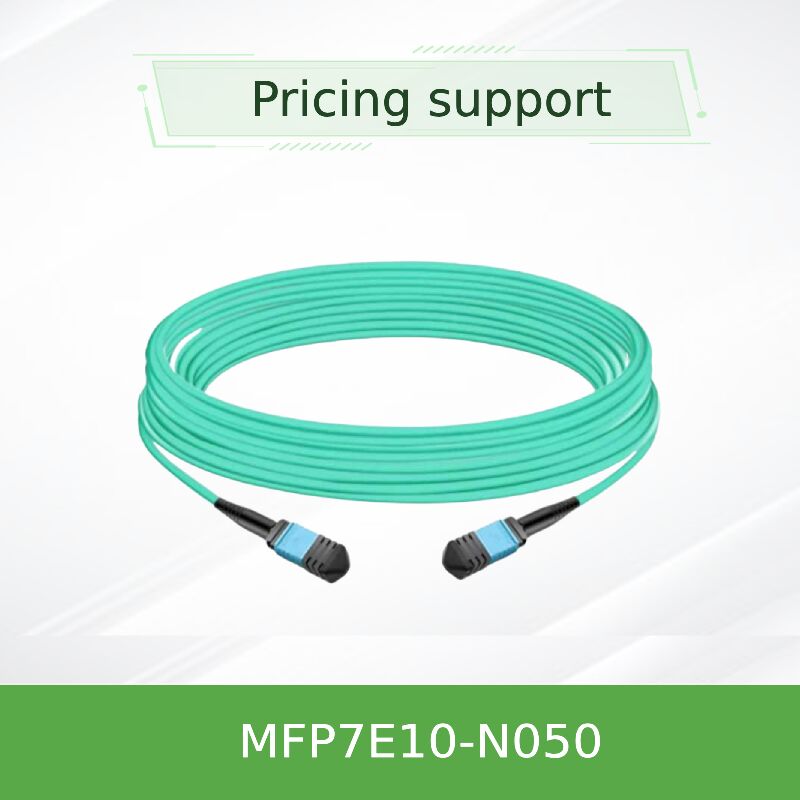

NVIDIA MFP7E10-N050 MPO-12/APC کابل فیبر چند حالت 50m 400G NDR/InfiniBand

کابل فیبر نوری چند حالته غیرفعال NVIDIA MFP7E10-N050 یک کابل فیبر نوری 50 متری است که برای اتصالات پرسرعت و کوتاه تا متوسط در مراکز داده مدرن طراحی شده است. این کابل دارای کانکتورهای MPO-12/APC در هر دو انتها است و از 8 فیبر فعال در پیکربندی نوع B (تقاطع) برای اتصال مستقیم فرستنده و گیرنده های 400GbE/NDR و InfiniBand استفاده می کند. این کابل سازگار با کارت شبکه برای ساخت ساختارهای محاسباتی و ذخیره سازی با کارایی بالا ضروری است و از پروتکل هایی مانند InfiniBand، اترنت و NVLink پشتیبانی می کند. این کابل که اغلب با نام مستعار MQ9700 در BOM های سیستم مرتبط است، یک راه حل لایه فیزیکی قابل اعتماد و با تأخیر کم را ارائه می دهد.

• نوع کانکتور: MPO-12/APC (ماده به ماده)، پولیش زاویه دار 8 درجه.
• نوع فیبر و طول: 50/125 µm چند حالته OM4 (برای طول های >30 متر)، حداکثر برد 50 متر.
• نوع کابل: نوع B (تقاطع)، هم ترازی خط Tx 1 به خط Rx 12.
• ژاکت: رنگ آبی، LSZH-OFNR (کم دود بدون هالوژن، درجه بندی شده).
• عملکرد: افت درج ≤ 0.35 + 0.0004*L دسی بل؛ افت بازگشت ≥ 35 دسی بل.
• دوام: حداقل شعاع خمش 30 میلی متر، ژاکت گرد انعطاف پذیر برای مسیریابی آسان.
• انطباق: با Telcordia GR-1435، IEC 61754-7 و ANSI/TIA/EIA 604-5 مطابقت دارد.

این کابل از فناوری استاندارد MPO (Multi-fiber Push On) با فرول های Angled Physical Contact (APC) برای کاهش چشمگیر بازتاب نوری استفاده می کند. این کابل با استانداردهای مهم صنعت برای عملکرد و ایمنی مطابقت دارد و از قابلیت همکاری در اکوسیستم های تایید شده اطمینان حاصل می کند. این طراحی از آخرین پروتکل های پرسرعت پشتیبانی می کند و آن را به یک جزء آینده نگر برای ارتقاء زیرساخت های شبکه تبدیل می کند، به ویژه زمانی که با یک کارت شبکه با کارایی بالا مانند سری ConnectX-7 انویدیا جفت شود.

• استاندارد نوری: IEC 61754-7 (خانواده کانکتور MPO).
• استاندارد عملکرد: Telcordia GR-1435 برای کانکتورهای چند فیبری.
• ایمنی لیزر: محصول لیزری کلاس I طبق IEC 60825-1 و 21 CFR 1040.
• گواهینامه های ایمنی: CB، cTUVus، CE.
• EMC: CE، FCC Class A، ICES، RCM، VCCI.

این کابل بر اساس یک اصل مسیر نوری ساده عمل می کند. این کابل شامل 12 فیبر در هر کانکتور MPO است که از این تعداد 8 فیبر فعال هستند (4 برای انتقال، 4 برای دریافت). نکته کلیدی عملکرد آن، سیم کشی تقاطع نوع B است: فیبر 1 در یک انتها به فیبر 12 در انتهای مقابل متصل می شود و به طور موثر جفت های انتقال (Tx) و دریافت (Rx) را متقاطع می کند. این امر به یک لیزر انتقال از خط 1 فرستنده و گیرنده اجازه می دهد تا به درستی با فوتودیود در خط 12 دستگاه متصل شده هم تراز شود. پولیش APC یک زاویه 8 درجه در انتهای فیبر ایجاد می کند و نور منعکس شده را از منبع منحرف می کند تا وضوح و یکپارچگی سیگنال را حفظ کند، که برای پایداری کارت شبکه و رابط های سوئیچ متصل شده بسیار مهم است.

MFP7E10-N050 در محاسبات با کارایی بالا (HPC)، خوشه های هوش مصنوعی (AI)، مراکز داده سازمانی و محیط های ذخیره سازی ابری مستقر شده است. استفاده اصلی آن ایجاد پیوندهای نوری 400G بین:

• سوئیچ به سوئیچ: اتصال دو سوئیچ 400G NDR InfiniBand یا اترنت با رابط های OSFP دو پورت (به عنوان مثال، سوئیچ های NVIDIA Quantum-2).
• سوئیچ به آداپتور: اتصال یک سوئیچ به چندین سرور مجهز به کارت های شبکه ConnectX-7 (فاکتور فرم OSFP یا QSFP112) یا BlueField-3 DPUs.
• ادغام در مقیاس رک: تسهیل معماری های ستون فقرات-برگ و ستون فقرات شبکه ذخیره سازی که در آن پهنای باند بالا و تأخیر کم از اهمیت بالایی برخوردار است.

اطلاعات سفارش (فهرست جزئی)

• عملکرد نوری برتر: پولیش APC بازگشت بهتری نسبت به کانکتورهای UPC استاندارد ارائه می دهد که برای سیگنال های منسجم با سرعت بالا که با فناوری کارت NIC پیشرفته استفاده می شود، بسیار مهم است.
• قابلیت همکاری تضمین شده: از نظر کارخانه آزمایش شده و برای ادغام یکپارچه با اکوسیستم های سوئیچ و آداپتور NVIDIA Mellanox تأیید شده است و خطر استقرار را کاهش می دهد.
• ایمنی عملیاتی: ژاکت LSZH دودهای سمی را در صورت آتش سوزی محدود می کند و استانداردهای ایمنی سختگیرانه مرکز داده را برآورده می کند.
• بهینه شده برای NDR: به طور خاص برای محیط های 400G NDR و InfiniBand طراحی شده است و عملکرد کامل را در مقایسه با کابل های عمومی تضمین می کند.
• دوام و سهولت استفاده: ساختار محکم، مکانیسم قفل و کشش و برچسب گذاری واضح، نصب و نگهداری را ساده می کند.

ما پشتیبانی جامعی را برای تمام محصولات خود، از جمله کابل نوری MFP7E10-N050 ارائه می دهیم. خدمات ما با بیش از یک دهه تجربه در صنعت سخت افزار شبکه پشتیبانی می شود.

• گارانتی: گارانتی استاندارد سازنده اعمال می شود. لطفاً برای شرایط خاص با ما تماس بگیرید.
• زمان تحویل: اکثر اقلام، از جمله این کابل مرتبط با MQ9700 محبوب، از موجودی بزرگ ما با بیش از 10 میلیون دلار برای تحویل سریع در دسترس هستند.
• پشتیبانی فنی: مشاوره 24/7 مشتری و پشتیبانی فنی از تیم متخصص ما.
• پیش فروش و ادغام: تیم های فروش و مهندسی حرفه ای به انتخاب محصول، تأیید سازگاری و برنامه ریزی استقرار کمک می کنند.

• سازگاری: نوع فرستنده و گیرنده خود را تأیید کنید (باید MPO-12/APC باشد، نه UPC). در برنامه های OSFP دو پورت، انواع فیبر (مستقیم در مقابل تقاطع) را با هم مخلوط نکنید.
• نصب: همیشه کانکتورها را از بدنه بگیرید، نه انتهای فیبر. در حین مسیریابی، حداقل شعاع خمش (30 میلی متر) را رعایت کنید.
• محیطی: در محدوده دمایی (0 درجه سانتیگراد تا 70 درجه سانتیگراد) و رطوبت (10٪ تا 85٪ RH) مشخص شده کار کنید و ذخیره کنید.
• تمیز کردن: تمیز کردن اجباری قبل از نصب هر دو کانکتور برای دستیابی به عملکرد نوری مشخص شده الزامی است.
• EMC و ایمنی: خود کابل به ESD حساس نیست، اما به فرستنده و گیرنده های حساس به ESD متصل می شود. در حین کار، اقدامات احتیاطی استاندارد ESD را دنبال کنید. این محصول برای استفاده تجاری است (FCC Class A).
