NVIDIA MFP7E20-N010 10m MPO-12/APC Multimode Fiber Cable 400G NDR/Ethernet Type B Crossover برای سوئیچ های OSFP

جزئیات محصول:

نام تجاری: Mellanox
شماره مدل: MFP7E20-N010
مدرک: MFP7E20-Nxxx.pdf

پرداخت:

مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiate
جزئیات بسته بندی: جعبه بیرونی
زمان تحویل: بر اساس موجودی
شرایط پرداخت: T/T
قابلیت ارائه: تهیه توسط پروژه/دسته
بهترین قیمت مخاطب

اطلاعات تکمیلی
مدل شماره: MFP7E20-N010 شکل ماده: سیم پیچ
قدرت کششی مجاز: 1000N <10000N گواهی: RoHS, CE, ISO9001, VDE, CCC
مواد غلاف: پی وی سی طول: 10 متر
نرخ داده: 400 گیگابایت در ثانیه مبدا: هند / اسرائیل / چین
برجسته کردن:

کابل فیبر چند حالت NVIDIA 10m,کابل فیبر MPO-12 400G Ethernet,OSFP کابل فیبر متقاطع را تغییر می دهد

,

400G Ethernet MPO-12 fiber cable

,

OSFP switches crossover fiber cable

توضیحات محصول

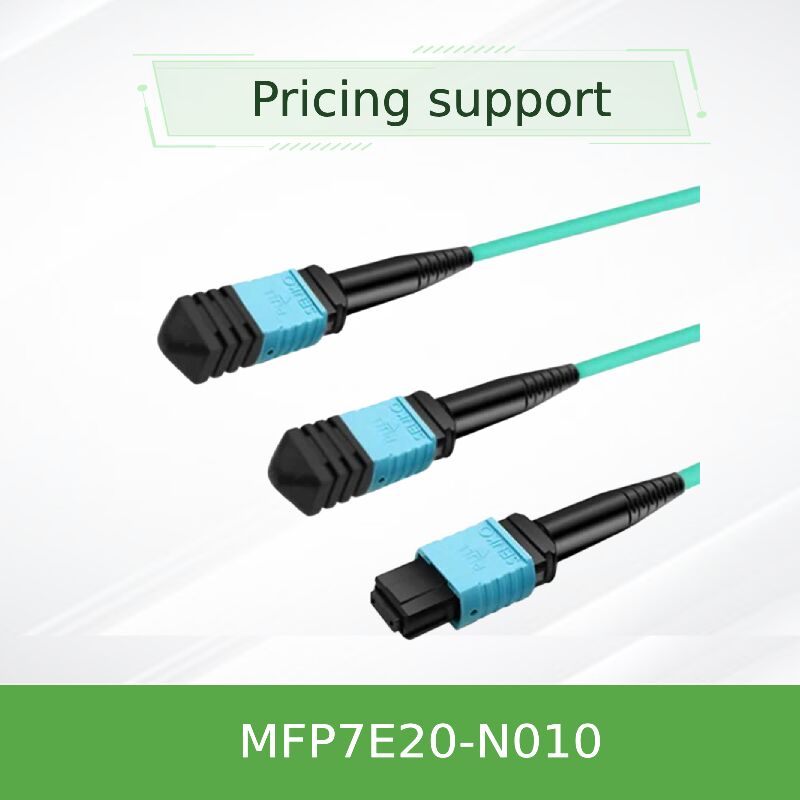

NVIDIA MFP7E20-N010 10m MPO-12/APC کابل فیبر چند حالت
400G NDR/Ethernet Type B Crossover برای سوئیچ های OSFP
مزایایی مهم در عملکرد
  • برای شبکه های 400G NDR بهینه شده:طراحی شده برای ارائه پهنای باند کامل برای زیرساخت های نسل بعدی 400GbE و NDR InfiniBand
  • صداقت سيگنال برتر:کانکتورهای MPO-12/APC با پولیش با زاویه 8 درجه باعث از دست دادن بازگشت بالا (≥35 dB) می شوند.
  • طراحی کراس اوور پلگ اند پلی:کابل نوع B که از کارخانه ساخته شده، امکان اتصال مستقیم بین فرستنده ها را فراهم می کند.
  • ساخت و ساز پایدار و امن:ژاکت انعطاف پذیر LSZH با رنگ آب با ایمنی درجه بندی شده (OFNR)
  • سازگاری اکوسیستم گواهی شده:آزمایش کامل برای اکوسیستم NVIDIA Mellanox از جمله سوئیچ ها و راه حل های ConnectX-7
خلاصه ی محصول
NVIDIA MFP7E20-N010 یک کابل فیبر نوری چند حالت 10 متری با کانکتورهای MPO-12/APC است که به عنوان نوع B پیکربندی شده است.هدف ساخته شده برای اتصال 400G NDR و ترانسسیور های اترنت در سوئیچ های مدرن، آداپتورهای شبکه و DPU ها.
ویژگی های اصلی محصول
  • رابط:دو کنتاکتور MPO-12/APC (زن) ، زاویه ای پولیش شده
  • طول کابل:10 متر
  • مشخصات فیبر:50/125 μm Multimode OM4 (جاکت آب)
  • کانال های فعال:8 فیبر (4 برای ارسال، 4 برای دریافت)
  • طرح سیم کشی:نوع B (Crossover)
  • عملکرد نوری:ضایعات ورودی ≤ 0.354 دی سی بی؛ ضایعات بازگشت ≥ 35 دی سی بی
  • ساختار جسمی:3قطر 0.0 میلی متر، حداقل شعاع خم 30 میلی متر
استانداردهای فنی و انطباق
مهندسی نوری پیشرفته عملکرد را در محیط های سخت با کانکتورهای MPO-12/APC که بازتاب را در سرعت 400G به حداقل می رسانند تضمین می کند.
  • استاندارد کانکتور:IEC 61754-7 (خانواده MPO)
  • عملکرد و قابلیت اطمینان:تلکوردیا GR-1435
  • ایمنی لیزر:کلاس I بر اساس IEC 60825-1 و FDA 21 CFR 1040
  • مجوزهای ایمنی:برنامه CB، cTUVus، علامت CE
  • انطباق EMC:C.CE، FCC کلاس A، ICES-003، VCCI
اصول عملیاتی
توپولوژی متقاطع نوع B تضمین می کند که لیزرهای فرستنده (Tx) از یک گیرنده (transceiver) به طور کامل با فتودتکتورهای دریافت کننده (Rx) در دستگاه متصل هماهنگ شوند.پخش کننده های پولیش APC نور را از منبع منعکس می کنند، حفظ وضوح سیگنال.
سناریوهای اصلی استفاده
  • اتصال داخل قفسه:اتصال سوئیچ های بالا یا اتصال سوئیچ ها به سرورهای با عملکرد بالا
  • خوشه های محاسباتی با چگالی بالا:تشکیل بافت بین سرورهای GPU و سوئیچ های NVLink در محیط های AI / HPC
  • شبکه های منطقه ذخیره سازی (SAN):اتصال آرایه های ذخیره سازی به پارچه سوئیچ در ذخیره سازی مبتنی بر فلش
  • جمع آوری شبکه:قفسه های یکپارچه در لبه شبکه که نیاز به عملکرد 400G دارند
مشخصات دقیق
پارامتر مشخصات
مدل محصول MFP7E20-N010
توضیحات MPO12/APC به MPO12/APC، کابل فیبر چند حالت
طول 10 متر
نوع فیبر / رنگ کت OM4 Multimode / Aqua
نوع کانکتور MPO-12، زاویه ای لهستانی (APC) ، زن
پشتیبانی از حداکثر سرعت داده ۴۰۰ گیگابایت در ثانیه در هر پورت (NDR/400GbE)
ضایعات ورودی (حداکثر) ≤ 0.354 دی سی بی
ضایعات بازگشت (دقیقه) ≥ 35 دی بی
گزینه های طول موجود
شماره سفارش بخش طول بهترین برای
MFP7E20-N003 3 متر دسترسی بسیار کوتاه، در داخل یک شاسی
MFP7E20-N010 10 متر اتصالات داخل قفسه و قفسه های مجاور
MFP7E20-N020 20 متري دامنه گسترده در داخل ردیف
MFP7E20-N030 30 متر حداکثر دسترسی OM4 برای 400G NDR
مزیت های رقابتی
  • برای اکوسیستم NDR بهینه شده:به طور خاص برای NVIDIA تنظیم و آزمایش شده است.
  • کیفیت نوری برتر:پولیش APC باعث از دست دادن بازگشت برتر نسبت به کانکتورهای UPC می شود
  • قابل اعتماد بودن آماده به کارگیری:کارخانه که با معیارهای عملکردی تأیید شده مورد آزمایش قرار گرفته است
  • طراحی ضدعفونی کننده:از استانداردهای 400G فعلی و پیشرفت های آینده سرعت پشتیبانی می کند
  • امنیت افزایش یافته مرکز داده:ژاکت LSZH انتشار دود سمی در حوادث آتش را محدود می کند
خدمات و پشتیبانی
ساختار پشتیبانی جامع موفقیت پیاده سازی را با ضمانت استاندارد NVIDIA، حمل و نقل سریع از موجودی گسترده و تخصص فنی اختصاصی تضمین می کند.
پرسش های مکرر
آیا می توانم از این کابل برای اتصال یک پورت سوئیچ 400G OSFP به دو پورت سرور 200G QSFP56 استفاده کنم؟
نه، این یک کابل نقطه به نقطه است برای پیکربندی های شکستن، کابل های اختصاصی MPO به 2xQSFP56 مورد نیاز است.
آیا تمیز کردن کانکتورها قبل از نصب ضروری است؟
مطمئناً، آلوده شدن علت اصلی خرابی های اتصال نوری است همیشه از پاک کننده های تایید شده استفاده کنید
دستورالعمل نصب و استفاده
يادداشت:رعایت این اقدامات احتیاطی عملکرد مطلوب و طول عمر را تضمین می کند.
  • بررسی سازگاری:تایید کنید که فرستنده ها از رابط MPO-12/APC استفاده می کنند.
  • محدودیت های زیست محیطی:کار در محدوده دمای 0°C تا 70°C
  • مدیریت شعاع خم:هرگز از شعاع 30 میلی متر بیشتر خم نشوید.
  • آگاهی از ESD:استفاده از بند مچ دست ESD هنگام دست زدن به فرستنده ها
  • استفاده های قانونی:دستگاه دیجیتال کلاس A برای محیط های تجاری
درباره شرکت ما
ما یک تامین کننده جهانی با بیش از یک دهه تجربه در راه حل های زیرساخت شبکه هستیم،خدمات به مشتریان شرکت و مرکز داده با محصولات مجاز از مارک های برتر از جمله NVIDIA Mellanox.
